30 专业软件讲座Building StructureWe learn we goPKPM 问题解答（二）1 PKPM 地基基础知识标签：[JCCAD] 短肢剪力墙对板的冲切问：JCCAD 中对短肢剪力墙是如何考虑其对板冲切的？ 答：对于短肢剪力墙，规范中并没有专门给出其对平板的冲切，程序是将柱对平板的冲切计算公式进行改进，考虑冲切周长时候将多墙边界外扩0.5倍板计算厚度。

知识标签：[JCCAD] 柱底内力问：SATWE 底层柱Nmax 最大内力值为何不能和基础Nmax 基本组合内力对应？答：SA TWE 底层柱Nmax 最大内力值考虑了活载折减，而直接读取JCCAD 中Nmax 基本组合内力时未考虑活载折减，此时可以将“荷载参数”→“自动按楼层折减活荷载”选项勾选之后再进行比较。

知识标签：[JCCAD] 不进行受剪承载力计算问：为什么基础底面尺寸小于柱宽加两倍基础有效高度时，程序说不用进行受剪承载力计算？答：执行了地基规范的8.2.9条。

说明：当独基长短边均小于或均大于柱宽加两倍有效高度时，是认为不要计算受剪承载力的，只有当短边小于，而长边大于时，进行抗剪计算。

另外如若布置的独基尺寸小，程序自动将尺寸增大以满足抗冲切要求；但如若布置的独基尺寸大，程序不会自动减小。

知识标签：[JCCAD] 计算结果分析问：JCCAD 节点荷载数值小而算出来的基础（独基、承台）较大是何原因？如何处理？答：节点荷载的偏心距较大，由基础偏心距控制基础底面积尺寸。

处理方法：增加节点竖向力，可以减小上述情况下基础的尺寸。

查看单位覆土重是否正确，首层填充墙如果是通过地梁传到独立基础上时，可将填充墙的自重以附加荷载的方式加到节点上。

知识标签：[JCCAD] 基础荷载与自动生成的基础尺寸不对应问：基础荷载与自动生成的基础（独基、条基、承台）底面尺寸不对应是何原因？如何处理？答：这是由于相比较的两个基础分别属于不同的归并组，且归并系数较大造成的。

第三次作业1 为什么主梁上伸出的“悬臂梁”配筋很小，而封口梁超筋，如何解决；①主梁伸出的“悬臂梁”与从柱伸出的悬臂梁不同,由于其没有竖向支撑构件,既不是框架梁,也不是悬臂梁,准确的名称应为连续梁。

②由于柱的竖向刚度大,对悬挑梁约束强,可以作为梁的硬支座。

而从主梁上挑出的梁,由于主梁平面外扭转刚度很小,其约束远不及柱,会产生转角位移,这种软支座与硬支座有很大的不同。

③梁变形协调也与悬臂梁不同,它受到主梁变形(竖向位移)的影响很大,从而降低了刚度,把自身的荷载卸向两边刚度较大的悬臂梁。

解决这个方法是，设法减少框架梁的变形，可以将封口梁的两端设为铰接并采用相应的构造措施,或设定封口梁不参与计算。

2 楼梯、阳台、雨蓬、挑檐、老虎窗、空调板等构件建模时需要输入吗；通常这些非主要承重构件不必在整体建模中输人,只考虑其荷载即可。

（各种类型楼梯的计算分析可以由LTCAD楼梯设计程序完成。

建筑物的阳台、雨篷、挑檐等的设计计算可以在QITI或GJ中选择<砌体结构混凝土构件辅助设计>项完成。

在PMCAD 建模时，这些构件通常以悬挑板的方式布置到整体模型中并输人其荷载，以便考虑其对整体模型的影响，但倾覆力矩须人工补充计算。

）3 高层建筑屋顶上的水箱、电梯间需要建模和计算吗；屋顶水箱、电梯间等对于结构的主要影响是考虑其竖向荷载和地震作用,通常应作为一个标准层建模,布置附加荷载,增加振型个数,参与结构整体计算分析。

由于水箱壁受不均匀水平荷载作用,和挡土墙一样PKPM软件不能计算,应采用规范指定的算法进行验算。

4楼板上的节点集中力或线荷载如何输入和计算；①在楼板节点荷载或线荷载处布置次梁,然后将点(线)荷载直接输人到次梁上。

②如楼板节点集中力或线荷载处不允许布置次梁,但集中力不是很大,可以将点、线荷载折算成等效均布面荷载输人,与楼面荷载组合,由PMCAD完成计算。

③如节点集中力或线荷载较大,建议采用复杂楼板有限元分析程序SLABCAD或混凝土构件程序GJ中特殊楼板有限元分析程序做更精确的计算。

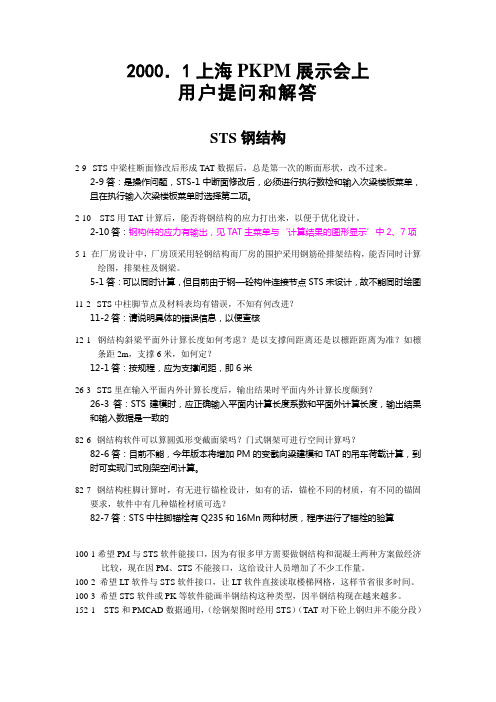

2000．1上海PKPM展示会上用户提问和解答STS钢结构2-9 STS中梁柱断面修改后形成TAT数据后，总是第一次的断面形状，改不过来。

2-9答：是操作问题，STS-1中断面修改后，必须进行执行数检和输入次梁楼板菜单，且在执行输入次梁楼板菜单时选择第二项。

2-10 STS用TAT计算后，能否将钢结构的应力打出来，以便于优化设计。

2-10答：钢构件的应力有输出，见TAT主菜单与‘计算结果的图形显示’中2、7项5-1 在厂房设计中，厂房顶采用轻钢结构而厂房的围护采用钢筋砼排架结构，能否同时计算绘图，排架柱及钢梁。

5-1答：可以同时计算，但目前由于钢—砼构件连接节点STS未设计，故不能同时绘图11-2 STS中柱脚节点及材料表均有错误，不知有何改进？11-2答：请说明具体的错误信息，以便查核12-1 钢结构斜梁平面外计算长度如何考虑？是以支撑间距离还是以檩距距离为准？如檩条距2m，支撑6米，如何定？12-1答：按规程，应为支撑间距，即6米26-3 STS里在输入平面内外计算长度后，输出结果时平面内外计算长度颠到？26-3答：STS建模时，应正确输入平面内计算长度系数和平面外计算长度，输出结果和输入数据是一致的82-6 钢结构软件可以算圆弧形变截面梁吗？门式钢架可进行空间计算吗？82-6答：目前不能，今年版本将增加PM的变截向梁建模和TAT的吊车荷载计算，到时可实现门式刚架空间计算。

82-7 钢结构柱脚计算时，有无进行锚栓设计，如有的话，锚栓不同的材质，有不同的锚固要求，软件中有几种锚栓材质可选？82-7答：STS中柱脚锚栓有Q235和16Mn两种材质，程序进行了锚栓的验算100-1希望PM与STS软件能接口，因为有很多甲方需要做钢结构和混凝土两种方案做经济比较，现在因PM、STS不能接口，这给设计人员增加了不少工作量。

100-2 希望LT软件与STS软件接口，让LT软件直接读取楼梯网格，这样节省很多时间。

PKPM结构用户问题及解答汇总(2019年9月)2019-10-15 08:152019年9月第一周结构技术问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。

2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。

如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。

3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。

降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。

4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。

5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。

6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。

7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。

SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。

目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。

8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。

9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。

局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。

PKPM结构用户问题及解答汇总结构用户问题及解答汇总－2010年6月第二周1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。

施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。

2、平面不规则结构，SATWE计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解，也不能使用模拟三。

3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE对PMCAD的建模数据进行重新整理，对异形柱，SATWE以腹板形心作为计算定位点。

对PMCAD中对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。

4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。

但SATWE计算是正确的。

5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCAD中使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的，设置相对正负0的标高就可以。

7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束m值为3，较小，这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框-抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATWE数据文件及数据检查无错误，但是到第2步SATWE内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕，SATWE中不再计算。

pkpm试卷答案PKPM复习题（2014~2015）⼀、建筑模型与荷载输⼊1、如何量取点点距离、点线距离及线段长度？答：（1）在⽂件系统⼆级菜单中点击“点点距离”，（2）直接输⼊命令DI按ENTER键即可量取。

2、Esc、Tab键分别具有什么功能？答：PKPM中：Esc键功能是放弃返回；Tab键功能是输⼊参考点、切换构件布置⽅式。

3、有⼀根线段的长度为6m，与x轴的夹⾓为45°，如何输⼊该线段？答：在PMCAD⾥点击两点直线或直接输⼊L按确认键，在屏幕上选取⼀点，然后输⼊6000<60°。

4、过⼀点，如何输⼊30°、45°、60°三条直线？答：按F4键打开⾓度距离捕捉，然后F9键打开捕捉和显⽰设置，在⾓度捕捉⾥输⼊30°、45°、60°即可。

5、如何将⼀根线段分成5等份？答：在PMCAD按F9，打开捕捉和显⽰设置，选中“对象捕捉”，在等分点的等分段数⾥输⼊5。

即可捕捉到5等分点。

6、如何在⼀根⽹格线上布置多根梁？答：点击主梁布置，选择需要布置的梁，在梁顶⾼度1和梁顶标⾼2中输⼊不同的⾼度即可。

7、如何布置斜梁？答：（1）输⼊梁参数⽅式。

布置主梁时，在梁布置参数对话框中将梁顶两端输⼊不同的标⾼。

（2）修改梁标⾼⽅式。

将光标移动到该梁处，点击右键，修改梁顶标⾼。

(3)在调整梁上节点⾼⽅式中：指定⼀点斜梁做法；指定两点斜梁做法；指定三点斜梁做法。

（4）错层斜梁⽅式：单根错层斜梁做法；连续错层斜梁做法。

8、如何实现坡屋顶？答：点取“⽹格⽣成/上节点⾼”命令，在弹出的对话框中选择“上节点⾼”输⼊屋顶⾼度，点取“光标选择”选择屋顶各点，完成坡屋顶的⽣成。

9、在平⾯同⼀位置，当上层柱底和下层柱顶断开时，采⽤什么⽅法可保证上下柱连续？答：调节下柱的柱顶标⾼⾄上柱⼦的底标⾼即可。

10、如何在楼层间布置斜杆？答：在PMCAD中点取“斜杆布置”，选中需要的截⾯，在1、2端偏⼼和标⾼中输⼊需要的数据即可。

1.PKPM输入荷载信息中，调屈服线的问题答：详见混凝土下册“弯矩调幅”原理。

意思就是说：通过把梁端的弯矩调下来一部分，然后进行梁的跨中内力重分配，简单说就是通过调整配筋让梁端出现塑性铰，这对柱子的偏心受压和抗扭和抗震都有好处，而且使梁端钢筋少了也好施工。

一句话：不能不管！塑性铰课本上的定义比我说的更书面语，见混凝土下册，我理解的是这个点可以在一定范围内转动就是所说的铰接，是两个约束，刚接是三个约束。

塑性是说“一定范围内”。

个人理解仅供参考，楼下的别瞎喷我PKPM里弯矩调幅系数一般添0.85 规范有要求。

也有添0.8的，相互学习，可以给我发消息留言Pkpm中的塑性铰45度应该不用调，否则从力的传递来说就发生了变化、（个人理解）2.pkpm中混凝土构件配筋及钢构件演算简图。

1.混凝土梁和型钢混凝土梁：Asu1、Asu2、Asu3----为梁上部左端、跨中、右端配筋面积（cm2）Asd1、Asd2、Asd3----为梁下部左端、跨中、右端配筋面积（cm2）Asv----为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Asv0----为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值（cm2）Ast、Ast1----为梁受扭纵筋面积和抗扭箍筋沿周边布置的单肢箍的面积，若Ast和Ast1均为0则不输出这一行（cm2）G、VT----为箍筋和剪扭配筋标志梁配筋计算说明：（1）若计算的ξ值小于ξb，软件按单筋方式计算受拉钢筋面积；若计算的ξ>ξb，程序自动按双筋方式计算配筋，即考虑压筋的作用；（2）单排筋计算时，截面有效高度h0=h-保护层厚度-12.5mm（假定梁钢筋直径为25mm）；对于配筋率大于1%的截面，程序自动按双排计算，此时，截面有效高度h0=h-保护层厚度-37.5mm；（3）加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，并按沿梁全长箍筋的面积配箍率要求控制。

若输入的箍筋间距为加密区间距，则加密区的箍筋计算结果可直接参考，如果非加密区与加密区的箍筋间距不同，则应按非加密区箍筋间距对计算结果进行换算；若输入的箍筋间距为非加密区间距，则非加密区的箍筋计算结果可直接参考使用，如果加密区与非加密区的箍筋间距不同，则应按加密区箍筋间距对计算结果进行换算。

PKPM结构用户问题及解答汇总(2019年9月)2019年9月第一周结构技术问题汇总1、在PKPM的JCCAD中设计剪力墙下的桩基和承台，如何建模？答：剪力墙下承台，可按非承台桩布置，由围桩承台方式生成，也可以用布置筏板的方式生成，最后用桩筏有限元计算。

2、请问底层柱子配筋比上层小, 这种情况正常吗？答：正常。

如果底层柱为大偏心受压，起控制作用的内力为弯矩大、轴力小的组合内力，这样底层柱的配筋就可能比上层柱的配筋大。

3、SATWE内力与配筋计算，怎么运行到VSS模态分析时就运行不下去了？答：如果选择模拟施工3或VSS求解，可能会出现计算到“VSS模态分析”停止，表明振型数取的过多，超过了VSS求解器的限制。

降低振型数试试看，再不行，选择“模拟施工1+LDLT分解”计算。

4、08版PKPM，独立基础怎么没有标注尺寸和独基编号了呢？答：在基础施工图的下拉菜单，在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。

5、筏板后浇带如何设置？答：在新版JCCAD，基础人机交互输入中筏板菜单下增加“布后浇带”功能，可直接输入后浇带宽度后进行布置。

6、08版PMCAD中楼板层间复制如何使用？答：选择当前标准层，勾选需要复制的目标标准层号，即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。

7、ＰＫＰＭ里面生成的吊筋有没有考虑人防荷载？答：没有考虑。

SATWE内力作整体分析，按照等效静力荷载考虑人防荷载，而次梁集中力属于局部内力计算，可以不考虑。

目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。

8、PKPM楼梯建模，可以建剪刀梯吗？答：楼梯布置菜单下暂时没有剪刀梯的楼梯类型，可按照斜杆来近似模拟剪刀梯板的作用。

9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因？答：模型输入有问题，请检查。

局部构件没有竖向构件的支撑，形成长悬臂结构而导致恒载作用下竖向位移超大的现象。

已知：建筑为五层公共建筑，钢筋混凝土框架结构，混凝土强度等级C30，各层层高均为3.6m。

地震烈度7（0.15g），设计地震分组第一组，三类场地，框架抗震等级三级。

根据下面的平面图建立结构模型，要求建模准确，并在模型建立的基础上计算。

建立模型主、次梁尺寸见表1-1，次梁按主梁命令输入；柱，板构件尺寸见表1-2；荷载统计见表1-3；问题见表1-4，选题代号表格见表1-5（请同学们根据序号选择题目）。

PKPM模型的工程名为学生姓名和学号（可以只是学号）。

新建文件夹名为：班级、姓名、学号，请将工程模型和计算结果的文件夹、问题答案的word文件缩后发到邮箱wlark@ 同时也发送到邮箱pkpmxx2@
图1-1主梁和次梁的尺寸
图1-2柱、板构件尺寸
图1-3荷载统计信息
表1-4问题
评分标准：
所有数据保存文件夹及工程名错误不给分。

1、建立轴网并轴线命名正确（10分）
2、柱布置尺寸及位置正确（5分）
3、各个标准层主梁、次梁布置尺寸及位置正确（10分）
4、各个标准层梁间荷载输入正确（10分）
4、各个标准层恒载、活载输入正确（5分）
5、按要求采用设计参数，未要求处取常规参数。

（5分）
6、楼层正确组装（10分）
7、各层结构楼面布置正确（10分）
8、各层楼面荷载输入、传导与计算正确（10分）
9、计算数据生成。

（5分）
10、结构计算参数正确（10分）
11、问题回答正确。

（10分）。

贵州大学土木建筑2014～2015学年第二学期考查题结构CAD （满分100分)1、框架中的填充墙是否可以作为结构构件参与结构整体分析？请说明理由。

(4分)答:不能，因为填充是在框架施工完毕后才砌筑的，与框架很难形成整体。

2、如何将一根线段等分为3份?（2分）答：在PMCAD按F9，打开捕捉和显示设置，选中“对象捕捉”，在等分点的等分段数里输入3,即可捕捉到3等分点。

3、如何在一根网格线上布置多根梁?（2分)答：在同一根网格线上布置不同标高的梁。

4、如何布置竖向倾斜的斜梁?（2分）答：梁两端采用不同的标高进行布置或者梁两端采用不同的上节点标高进行布置。

5、当上层柱与下层柱出现重叠时，应该如何处理？（2分)答：修改上柱柱底标高使下柱柱底与上柱柱顶重合。

6、房间开洞范围内和楼板为零范围内是否可以布置板面荷载？（2分）答：前者不能布置板面荷载，后者可以.7、构件布置有几种方式？（2分）答：有光标、轴线、窗口、围栏等四种方式。

8、如何把某一层的构件快速复制到其它标准层？（2分）答:采用层间复制命令。

9、如何在PMCAD中完成楼梯的计算模型？（2分）答：根据建筑所给的楼梯位置、踏步尺寸布置楼梯,然后在退出PMCAD时，在弹出的提示菜单中选择“将楼梯数据保存在LT目录下”，然后将当前工作目录改为“LT目录",在打开PMCAD，此时可以发现梯板被程序自动转化为宽扁梁，楼梯平台自动增加了平台柱。

10、楼面荷载显示时，部分房间未显示楼面荷载，这是哪些原因造成的？（2分）答：房间为全房间洞口或楼板没有被梁分隔。

11、如何确定基顶标高，如何确定首层层高? (2分)答：基顶通常位于室外地坪下0。

10m～0。

15m处，首层层高为建筑底层的层高加上基顶到室内地坪的距离。

12、将某一房间的楼板厚度定为0和将房间全部开洞，两者有何相同点和不同点？（2分)答：相同点是该房间都没有楼板，对该层楼盖的平面内刚度均无贡献；不同点是后者不能布置板面荷载而前者可以。

PKPM设计问题汇总PKPM问题、解答汇总1.⽬前时程分析时程序中有三条上海波：其中⼆条模拟波(SHWl、SHW2)和—条实际波(SHW3)，这与现⾏抗震规范要求的⼆条实际波和⼀条⼈⼯模拟波不符。

此外，现有的SHW2波计算结果往往与其它波差距很⼤，不容易满⾜。

03年新修订的上海市抗震设计规程对原有三条波进⾏了修改补充，给出了四条上海波，建议程序作相应修改进。

答：⽬前没有具体数据，未作。

2.TAT、SATW E等程序中的约束边缘构件配筋图与配筋简图不符。

答：以约束边缘构件配筋图为准3.抗震规范明确：质量和刚度分布明显不对称的结构，应计⼊双向地震作⽤下的扭转影响，但⾼规(JGJ3-2002)3.3.3条的条⽂说明明确，当计算双向地震作⽤时，可不考虑质量偶然偏⼼的影响。

若我们对⼀质量和刚度分布不对称的⾼层进⾏电算时，仅考虑双向地震作⽤⽽不考虑偶然偏⼼是否可⾏?还是两者分别计算取不利的计算结果?“TAT⼿册”P35页，“偶然偏⼼和双向地震可以按需选择”如何控制?当两者计算开关同时选中时，程序内部是如何考虑的?是⾃动选取不利结果，还是将两种⼯况叠加?答：1.必须选择“扭转耦联”2.对于⾼层建筑，先选“偶然偏⼼”，在满⾜刚性楼板假定前提下计算楼层位移⽐，如果出现⼤于1.2的情况，可选择“双向地震”。

3.当选择“双向地震”后，可以按⾼规不选择“偶然偏⼼”。

4.如果同时选择，由于“双向地震”仅对X，Y主⽅向地震作⽤进⾏双向组合，所以结果并⾮简单叠加，也是可以接受的。

5.⽬前，SATW E、PMSAP未输出“双向地震”作⽤下的位移⽐。

4.“TA T⼿册”P38页，粱弯距放⼤系数当梁活荷载不利布詈，系数应填1，但如果系数填成1.2，结果没区别，是否程序中已默认在该前提下系数必为1?答：现在版本梁弯矩放⼤系数与梁活荷载不利布置没有关联。

5.关于是否考虑梁柱重叠的影响，TA T提供：1)不考虑；2)考虑梁端弯距折减：3)考虑为粱端为刚域，SATWE 提供：1)不作为刚域：2)作为刚域，在具体计算中，如何选择⽐较合适?答：两者内⼒计算相差20%，以考虑为妥。

1.1第一标准层结构布置1.2第二标准层结构布置1.3第三标准层结构布置1.4第一标准层楼面恒荷载1.5第一标准层楼面活荷载1.6第二标准层楼面恒荷载1.8第三标准层楼面恒载1.10楼层组装信息1.11全楼信息1.12空间结构模型2.1SATWE总信息总信息..............................................结构材料信息: 钢砼结构混凝土容重(kN/m3): Gc = 26.00钢材容重(kN/m3): Gs = 78.00水平力的夹角(Degree) ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工1加荷计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力“规定水平力”计算方法: 楼层剪力差方法(规范方法) 结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号：MCHANGE= 0嵌固端所在层号：MQIANGU= 1墙元细分最大控制长度(m) DMAX= 1.00弹性板细分最大控制长度(m) DMAX_S= 1.00弹性板与梁变形是否协调是墙元网格: 侧向出口结点是否对全楼强制采用刚性楼板假定否地下室是否强制采用刚性楼板假定: 是墙梁跨中节点作为刚性楼板的从节点是计算墙倾覆力矩时只考虑腹板和有效翼缘否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国2.2风荷载信息菜单风荷载信息..........................................修正后的基本风压(kN/m2): WO = 0.45风荷载作用下舒适度验算风压(kN/m2): WOC= 0.10地面粗糙程度: B 类结构X向基本周期（秒）: Tx = 0.33结构Y向基本周期（秒）: Ty = 0.33是否考虑顺风向风振: 是风荷载作用下结构的阻尼比(%): WDAMP= 5.00 风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00 是否计算横风向风振: 否是否计算扭转风振: 否承载力设计时风荷载效应放大系数: WENL= 1.00体形变化分段数: MPART= 1各段最高层号: NSTI= 8各段体形系数(X): USIX= 1.30各段体形系数(Y): USIY= 1.30地震信息............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 15 地震烈度: NAF = 8.00场地类别: KD =II设计地震分组: 二组特征周期TG = 0.40地震影响系数最大值Rmax1 = 0.16用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值Rmax2 = 0.90框架的抗震等级: NF = 2剪力墙的抗震等级: NW = 3钢框架的抗震等级: NS = 3抗震构造措施的抗震等级: NGZDJ =不改变重力荷载代表值的活载组合值系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比(%): DAMP = 5.00中震(或大震)设计: MID =不考虑是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否是否考虑最不利方向水平地震作用: 否按主振型确定地震内力符号: 否斜交抗侧力构件方向的附加地震数= 0调整信息 ........................................梁刚度放大系数是否按2010规范取值：是托墙梁刚度增大系数：BK_TQL = 1.00梁端弯矩调幅系数：BT = 0.85梁活荷载内力增大系数：BM = 1.00连梁刚度折减系数：BLZ = 0.60梁扭矩折减系数：TB = 0.40全楼地震力放大系数：RSF = 1.000.2Vo 调整分段数：VSEG = 00.2Vo 调整上限：KQ_L = 2.00框支柱调整上限：KZZ_L = 5.00顶塔楼内力放大起算层号：NTL = 0顶塔楼内力放大：RTL = 1.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是柱实配钢筋超配系数CPCOEF91 = 1.15墙实配钢筋超配系数CPCOEF91_W = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1弱轴方向的动位移比例因子XI1 = 0.00强轴方向的动位移比例因子XI2 = 0.00是否调整与框支柱相连的梁内力IREGU_KZZB = 0薄弱层判断方式：按高规和抗规从严判断强制指定的薄弱层个数NWEAK = 0薄弱层地震内力放大系数WEAKCOEF = 1.25强制指定的加强层个数NSTREN = 02.5设计信息菜单设计信息........................................结构重要性系数: RWO = 1.00钢柱计算长度计算原则(X向/Y向): 有侧移/有侧移梁端在梁柱重叠部分简化: 不作为刚域柱端在梁柱重叠部分简化: 不作为刚域是否考虑P-Delt 效应：否柱配筋计算原则: 按单偏压计算按高规或高钢规进行构件设计: 否钢构件截面净毛面积比: RN = 0.85梁保护层厚度(mm): BCB = 20.00柱保护层厚度(mm): ACA = 20.00剪力墙构造边缘构件的设计执行高规7.2.16-4: 是框架梁端配筋考虑受压钢筋: 是结构中的框架部分轴压比限值按纯框架结构的规定采用:否当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是是否按混凝土规范B.0.4考虑柱二阶效应: 否支撑按柱设计临界角度: 20.002.6混凝土构件配筋验算(板)3.计算书部分********************************************************** 各层的质量、质心坐标信息**********************************************************层号塔号质心X 质心Y 质心Z 恒载质量活载质量附加质量质量比(m) (m) (t) (t)8 1 21.133 18.217 30.250 746.5 81.8 0.0 0.907 1 21.222 18.227 26.650 833.7 86.9 0.0 1.006 1 21.222 18.227 23.050 833.7 86.9 0.0 1.005 1 21.222 18.227 19.450 833.7 86.9 0.0 1.004 1 21.222 18.227 15.850 833.7 86.9 0.0 1.003 1 21.222 18.227 12.250 833.7 86.9 0.0 1.002 1 21.222 18.227 8.650 833.7 86.9 0.0 0.851 1 20.956 18.240 5.050 993.3 86.9 0.0 1.00活载产生的总质量(t): 689.882恒载产生的总质量(t): 6742.198附加总质量(t): 0.000结构的总质量(t): 7432.080恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果(1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高**********************************************************层号(标准层号) 塔号梁元数柱元数墙元数层高累计高度(混凝土/主筋) (混凝土/主筋) (混凝土/主筋) (m) (m)1( 1) 1 117(25/ 300) 40(25/ 300) 0(30/ 300) 5.050 5.050 2( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 8.650 3( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 12.250 4( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 15.850 5( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 19.450 6( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 23.050 7( 2) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 26.650 8( 3) 1 72(25/ 300) 40(25/ 300) 0(30/ 300) 3.600 30.250********************************************************** 风荷载信息**********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y8 1 16.78 16.8 60.4 67.67 67.7 243.67 1 15.73 32.5 177.4 63.63 131.3 716.36 1 14.70 47.2 347.4 59.64 190.9 1403.65 1 13.66 60.9 566.5 55.60 246.5 2291.24 1 12.59 73.5 831.0 51.39 297.9 3363.73 1 11.43 84.9 1136.6 46.83 344.8 4604.82 1 10.13 95.0 1478.7 41.63 386.4 5995.81 1 11.92 106.9 2018.8 49.26 435.6 8195.8===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX 最小宽BMIN1 1 837.54 20.74 18.26 59.40 14.10 59.40 14.102 1 837.54 20.74 18.26 59.40 14.10 59.40 14.103 1 837.54 20.74 18.26 59.40 14.10 59.40 14.104 1 837.54 20.74 18.26 59.40 14.10 59.40 14.105 1 837.54 20.74 18.26 59.40 14.10 59.40 14.106 1 837.54 20.74 18.26 59.40 14.10 59.40 14.107 1 837.54 20.74 18.26 59.40 14.10 59.40 14.108 1 837.54 20.74 18.26 59.40 14.10 59.40 14.10===========================================================================计算信息===========================================================================第一步: 数据预处理第二步: 计算每层刚度中心、自由度、质量等信息第三步: 地震作用分析第四步: 风及竖向荷载分析第五步: 计算杆件内力============================================================================结构整体抗倾覆验算结果============================================================================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X风荷载2289287.0 2156.7 1061.48 0.00Y风荷载543416.3 8785.5 61.85 0.00X 地震2207329.0 84744.4 26.05 0.00Y 地震523961.6 82757.7 6.33 0.00============================================================================结构舒适性验算结果(仅当满足规范适用条件时结果有效)============================================================================ 按高钢规计算X向顺风向顶点最大加速度(m/s2) = 0.005按高钢规计算X向横风向顶点最大加速度(m/s2) = 0.001按荷载规范计算X向顺风向顶点最大加速度(m/s2) = 0.004按荷载规范计算X向横风向顶点最大加速度(m/s2) = 0.001按高钢规计算Y向顺风向顶点最大加速度(m/s2) = 0.018按高钢规计算Y向横风向顶点最大加速度(m/s2) = 0.001按荷载规范计算Y向顺风向顶点最大加速度(m/s2) = 0.015按荷载规范计算Y向横风向顶点最大加速度(m/s2) = 1.334============================================================================结构整体稳定验算结果============================================================================ 层号X向刚度Y向刚度层高上部重量X刚重比Y刚重比1 0.690E+06 0.839E+06 5.05 100223. 34.76 42.272 0.827E+06 0.852E+06 3.60 85871. 34.68 35.713 0.880E+06 0.815E+06 3.60 73434. 43.16 39.954 0.891E+06 0.798E+06 3.60 60997. 52.60 47.105 0.896E+06 0.790E+06 3.60 48559. 66.44 58.586 0.902E+06 0.784E+06 3.60 36122. 89.85 78.187 0.903E+06 0.764E+06 3.60 23685. 137.22 116.128 0.825E+06 0.631E+06 3.60 11247. 264.00 201.97该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值*********************************************************************** Ratio_Bu: 表示本层与上一层的承载力之比----------------------------------------------------------------------层号塔号X向承载力Y向承载力Ratio_Bu:X,Y----------------------------------------------------------------------8 1 0.8387E+04 0.9406E+04 1.00 1.007 1 0.1006E+05 0.1137E+05 1.20 1.216 1 0.1163E+05 0.1321E+05 1.16 1.165 1 0.1308E+05 0.1491E+05 1.12 1.134 1 0.1442E+05 0.1649E+05 1.10 1.113 1 0.1564E+05 0.1793E+05 1.08 1.092 1 0.1673E+05 0.1927E+05 1.07 1.071 1 0.1663E+05 0.1906E+05 0.99 0.99X方向最小楼层抗剪承载力之比: 0.99 层号: 1 塔号: 1 Y方向最小楼层抗剪承载力之比: 0.99 层号: 1 塔号: 1。

第一次作业1 PKPM结构软件提供了哪几种建模方式；1）PMCAD建模2）将建筑APM模型转换为结构模型3）将AutoCAD软件的平面图形转换为结构模型4）SPASCAD复杂空间结构建模2 PMCAD提供了哪些网点定位方式和夹点捕捉方式，如何切换；1）键盘坐标输入方式2）鼠标引导键盘坐标输入方式3 PMCAD如何定义任意截面柱，任意形状板洞；1)点击【柱布置】，在定义柱截面类型对话框中，选择〈任意多边形〉。

2)屏幕提示：“输入绘制窗口的高度”，回车，同意程序默认的5m作为绘图窗口的尺寸，屏幕弹出任意多边形绘制窗口，窗口为边长5m的正方形。

每边十等分，每个小格的尺寸是500mm×500mm，作为绘图定位参考单元。

3)按工程需要在窗口中绘制任意截面形状的柱。

4)设定柱的定位基准点，将其定位在柱定义数据库中，布置方式与普通柱相同。

4 PMCAD允许对单个构件设置材料强度吗，计算软件修改材料强度后可以保存到PMCAD模型中吗?新版的PMCAD允许在建模时设定构件的材料强度，点击【楼层定义／材料强度】，弹出构件材料设置对话框。

可以设定混凝土构件的强度等级或钢构件的钢号。

5人防荷载、吊车荷载如何输入；点击【人防荷载／荷载设置】，弹出对话框。

根据《人防规范》规定，可以设置核武器和常规武器的康宝设计等级，顶板和外墙的人防等效荷载。

1）点击【荷载输入】，弹出吊车资料输入对话框；2）选择吊车，点击〈导入吊车库〉，弹出吊车数据库对话框。

在吊车库中储存了常用的吊车及其参数，选择跨度和吊车合适的吊车，点击〈确定〉，返回上级对话框，将选中的吊车加入到序号列表中。

3）设置参数，根据实际情况设置吊车荷载折减系数、吊车偏心距、水平刹车力距离等参数，点击〈确定〉。

4）布置吊车。

5）如吊车荷载布置不合适，可用程序提供的吊车荷载显示、修改、删除命令进行相应操作。

6 PMCAD楼层组装有何注意事项；7 广义楼层组装与传统楼层组装有什么区别，楼层底标高如何确定；P428【设置支座】有何作用，主要应用于何种模型；P43第二次作业1【节点下传】有何作用，主要应用于何种模型；2【工程拼装】和【楼层组装】有何共性区别，两种典型的拼装方式如何应用；3 梁作为主梁输入和作为次梁输入有何区别，次梁与边跨主梁相交是否需要设置铰接； 88一般讲混凝土梁之间都是刚接,没有严格意义上的铰接:如果设置为铰接，在构造上应采取相应措施。

1、砖混底框结构的水平**作用的计算方法是（A ）A 底部剪力法B 振型分解法C 底部剪力法和振型分解法D 以上都不对2、键盘输入网点的绝对坐标是按（B ）格式输入的A X ，YB ！X，YC X@Y D以上都可以3、用户设定捕捉角度和距离值应使用（C ）功能键A F4B F8 CF9 DF104、PM人机交互输入时，结构构件布置的基本原则是（D ）A 所有构件都应布置在网格或节点上B墙、梁、洞口布置在网格上C柱和斜杆布置在节点上D以上都对5、构件可以一次完成绘制轴线和布置构件，而不用分两步进行( B )A 墙B 墙和梁C 梁D以上都不对6、结构模型方案修改以后，原来输入的荷载是否能够保留（C）A 能B 不能C 必须在“输入次梁楼板”菜单中选D进入后并在输入荷载信息时选取“保留荷载”才能7楼板开洞的房间和楼板厚度为零的房间上的面荷载在荷载导算时有何区别（A）A前者将房间面荷载扣除洞口范围内的荷载而后者对面荷载的传导没有影响B后者将房间面荷载扣除洞口范围内的荷载而前者对面荷载的传导没有影响C二者没有区别D以上都不对8在PM中荷载导算时是否考虑了《建筑结构荷载规范》GBJ9-87中第3.1.2条的活荷载折减系数（C ）A已经考虑了B为加以考虑C荷载导算时未考虑，但在荷载校核中的“竖向导荷菜单”中考虑了D以上都不对9从PM形成的PK文件中，梁荷载是否包含自重部分（B ）A包含B 不包含C部分包含，部分不包含10 PM形成PK文件过程中，风荷载计算考虑了哪些修正系数（D ）A 风压沿高度的变化系数B地面粗糙程度的影响C 风载体形系数及风振系数D 以上都考虑11、程序搜索标准荷载数据文件PM3W.INI文件次序是（C ）A本机CFG目录、本机PM目录、当前工作目录B 本机PM目录、本机CFG目录、当前工作目录C当前工作目录、本机CFG目录、本机PM目录D当前工作目录、本机PM目录、本机CFG目录12、根据抗震规范修订稿的内容PKPM对于砖混底框梁的构造添加了（D ）措施A梁箍筋全长加密且直径大于等于8mmB 梁上部钢筋在边节点伸入柱子到梁下皮以下35DC梁腰筋间距小于等于250mm且应伸入柱中锚固D以上都是13、在PM中输入荷载信息时，有（D ）种输入方式A 3B 4C 5D 614、在PM中计算凸形板的配筋计算方法是（C ）A 单向板法B 双向板法C 边界元法D 有限单元法、15、在PM中计算双向板时，对板的中间支座状况程序是如何处理的（B ）A按简支端处理B 按固端处理C 通过参数设定为固端或简支D以上都不对16、当楼板上有直径或边长大于1米的洞口程序是如何处理的（D ）A 在方洞每侧设置附加钢筋且不小于2Φ10B对圆洞设置2Φ12的环形附加钢筋C 以上两项都对D 在洞口四周布梁,不另设附加钢筋17、在生成PK框架文件过程中当选取轴线时，放大缩小图形的热键是（D ）A F3、F4B F7、F8C F9、F10D [TAB]18对于柔性楼盖的砖混结构，楼层**剪力是按（B ）对墙体进行分配的A 墙体的侧移刚度B墙体负担的**作用重力荷载代表值C 一半墙体按A，一半墙体按B D 以上都不对19、底框结构按总有效侧移刚度分配底层**剪力，再计算总有效侧移刚度时，对于砌体抗震墙应取弹性侧移刚度的（ B ）A 10%B 20%C 30%D 40%20、对于两节点间既有弧梁又有直梁时（B ）A在直梁上设置一节点将两者区分开来B在弧梁上设置一节点将两者区分开来C程序无法区分D 以上都不对21、对底框结构，若在底层框架中设有砌体抗震墙，则上部砖混荷载（C ）A 传到底框梁上B 传到剪力墙上C 通过参数控制传到底框梁上或墙上D 以上都不对22、PM建模时，每个节点周围不重叠的梁或墙最多有（C ）个A 4B 5C 6D 823、对于圆弧梁的输入，PM是如何处理的（A ）A 在主菜单A中以主梁形式输入B 在主菜单2中以次梁形式输入C A、B两种方法都可以D A、B两种方法都不可以24、框架结构的填充墙，在输入时应如何考虑（B ）A 通过构件形式布置上去B 不作为构件输入，仅作为外荷载输入C 既不需要以构件形式输入，也不需要以荷载形式输入、D以上都不对25、砖混结构设构造柱且平均间距小于4米，抗震承载力调整系数应取（C ）A 0.7B 0.8C 0.9 D1.026、砖混结构中，在将一大片墙体的**剪力分配到各墙段时，若该墙段高宽比P=h/b小于等于1.0时，该墙段的侧移刚度应按（A ）计算（以下式中t为墙厚）A t/3PB t/（P3+3P）C 0D 以上都不对27、对于承重墙为内浇外砌的结构，计算时（C ）A 应按砌体结构进行计算B 应按剪力墙结构计算C 不宜按砌体结构计算D 以上都不对28、对底框结构，上层砖房与底部框架层的侧移刚度比值在7度抗震设防设计中（A ）A 不应大于3且不小于1B 不应大于2且不小于1C 小于1D 以上都不对29、砖和砌体的抗震墙，应沿柱高每隔（C ）mm 设置拉接筋A 200B 300C 500D 60030、PKPM中对于楼板的自重（C ）A 由程序自动计算B 程序自动计算但须补充输入抹灰重量C 在输入楼面恒载时应包括板的自重D 以上都不对31、结构建模中输入的斜杆对荷载导荷有何影响（A ）A不考虑斜杆在导荷中的作用只计入其自重B不考虑斜杆在导荷中的作用也不计入其自重C考虑斜杆在导荷中的作用并计入其自重D考虑斜杆在导荷中的作用但不计入其自重32、当结构中既有砖墙又有砼墙，PM建模时应如何区分（B ）A在主菜单A中通过定义构件的材质区分B在主菜单2中通过“墙材料”菜单指定C A、B两种方法均可D A、B两种方法均不可33、PM下拉菜单中的镜象复制操作（B ）A仅对网格起作用，不对其上的构件起作用B 既对网格起作用，又对其上的构件起作用C 以上都不对34、在PM中当用户通过下拉菜单、工具条或命令方式完成某项操作后，如要重复该项操作（C ）A按空格键B按鼠标右键C A、B均可D A、B均不可35、从PM形成PK文件时（A ）A 即可以将PM中输入的错层梁与斜梁反映出来，还可生成带斜杆和支撑的框架B 只可以将PM中输入的错层梁与斜梁反映出来，但不能生成带斜杆和支撑的框架C 不可以将PM中输入的错层梁与斜梁反映出来，但可生成带斜杆和支撑的框架D 即不可以将PM中输入的错层梁与斜梁反映出来，又不可生成带斜杆和支撑的框架36、当设定悬挑板上荷载为零表示（B ）A 悬挑板上面荷载为零B 程序自动取相邻房间的楼面荷载C 取梁上传来的集中荷载D 以上都不对37、当使用“次梁楼板”菜单中的“楼板错层”功能时（A ）A 仅对某一房间楼板作错层处理，不能使房间周围梁错层B 不仅能对某一房间楼板作错层处理，而且能使房间周围梁错层C 能对全楼房间楼板作错层处理D 以上全不对38、楼板导荷方式有（D ）A梯形三角形方式B对边传导方式C沿周边布置方式D以上都对39、由PM生成连续梁数据时，程序自动生成支座点的判断原则是（D ）A次梁与主梁的连接点必为支座点B次梁与次梁或主梁与主梁的交点，当支撑梁高大于连梁高50mm以上时判定为支座点C柱墙支撑必为支座点D以上均对40、楼板配筋参数中如钢筋级别选-2表示楼板采用（D ）A I级钢B II级钢C III级钢D当直径大于12mm时用II级钢41、砖混抗震验算中，突出屋顶的楼、电梯间的水平**作用放大（A ）A程序已考虑B程序未考虑C通过参数控制是否考虑D以上都不对42、多层结构的等效总重力荷载，应取各层重力荷载代表值之和的（B ）A 80%B 85%C 90%D 100%43、砖混底框抗震验算结果图KJ1.T中兰色数据代表（B ）A框架的侧向**标准值B框架柱的附加轴力标准值C剪力墙配筋计算结果D以上都不是44、以下哪些图形编辑命令可修改已布置的网格（D ）A 图素移动B图素删除C图素旋转D以上都是45、使用S键选中一个单向捕捉完成后，捕捉状态将自动恢复为（B ）A关闭状态B自动状态C端点状态D 中点状态46、柱子布置时沿轴偏心参数是指（A ）A 沿柱宽方向的偏心值B 沿柱高方向的偏心值C 柱宽方向与X轴的夹角D 以上都不对47、布置洞口时，程序提示输入洞口距左（下）节点距离时，若输入的值是1表示（C ）A 洞口居中布置B 洞口距左下节点1米C 洞口紧贴左下节点布置D 洞口紧贴右下节点布置48、PM输入时要使梁偏心布置，必须（C ）A在布置时输入梁的偏心值B通过“偏心对齐”调整梁的偏心值C A、B两项均可以D A、B两项均不可以49、由PM生成PK文件时，平面外梁传给主梁的集中荷载是如何计算的（B ）A 按平面外梁简支计算得到B由平面荷载导算时，进行楼面交叉梁系计算取得节点两侧剪力相加得到C 应由人工输入D 以上都不对50、对于墙支撑的连梁、框架梁，墙支座支撑宽度程序内定为（C ）mmA 500B 600C 700D 800。

1、SATWE单性挠度计算中是否考虑了中梁刚度放大系数？答：未考虑。

施工图中长期挠度可以选择是否考虑，但对混凝土梁挠度结果影响不大。

2、平面不规则结构，SATW计算到第二步停止答：主要是选用VSS求解器导致的，该求解器不能取过多振型。

可使用模拟一+LDLT计算。

模拟三程序强制使用VSS求解，也不能使用模拟三。

3、异形柱截面尺寸位置保持不变，使用不同的布置方式（改变角度等），异形柱配筋计算结果差别大答：SATWE寸PMCAD勺建模数据进行重新整理，对异形柱，SATW以腹板形心作为计算定位点。

对PMCA呼对称布置的异形柱，要保证两对称柱子的腹板同时沿竖向或横向，此时生成的计算简图一致，配筋也对称。

4、混凝土箱型截面施工图出不了？梁截面为箱型，而平法表示却为矩形，截面配筋也是矩形？答：梁施工图中无该类型处理。

但SATWE十算是正确的。

5、不计算地震作用时，没有剪力墙轴压比输出，如何查看？答：将本工程拷贝到另一文件夹中，此时选择计算地震作用，烈度可以随便选，该模型计算的墙轴压比可供设计。

6、筏板标高与上部结构什么关系？答：08版基础CAD与上部PMCA呼使用同一标高，即坐标系一致，两者关联，所以在进行基础设计时要保证上部标高符合实际。

05版基础与上部标高是独立的，设置相对正负0的标高就可以。

7、有无地下室，其计算的上部结构位移差别较大？答：因为该模型地下室层数多，共4层，取的地下室约束m值为3,较小，这样计算的地上部分位移要大一些。

可将m值取10或直接设为-4，即嵌固，这样有无地下室计算的位移是很接近的。

8、2层的底部框架结构，非抗震，砌体结构辅助设计计算通过了没问题，但是底框- 抗震墙结构三维分析，计算参数中选不计算水平地震力，生成SATW瞰据文件及数据检查无错误，但是到第2步SATW内力及配筋计算却出错！请问是什么原因？答：底框结构的楼层地震剪力在“砌体结构辅助设计” 中已经计算完毕，SATWEP不再计算。

PKPM思考题答案----计算机在⼟⽊⼯程中的应⽤考题复习题这篇我⼀定要发出来，这些题为难死了多少英雄好汉吐⾎整理1、PMCAD是关于什么的软件？答：结构平⾯计算机辅助设计软件2、PMCAD的基本功能是什么？答：l ⼈机交互建⽴全楼结构模型l ⾃动导算荷载建⽴恒活荷载库l 为各种计算机模型提供计算所需数据⽂件l 为上部结构各绘图 CAD 模块提供结构构件的精确尺⼨，如梁柱总图的截⾯、跨度、挑梁、次梁、轴线号、偏⼼等，剪⼒墙的平⾯与⽴⾯模板尺⼨，楼梯间布置等等。

l 为基础设计CAD提供底层结构布置与轴线⽹络布置，还提供上部结构传下来的恒活荷载l 现浇钢筋混凝⼟楼板结构计算与配筋设计l 结构平⾯施⼯图辅助设计l 做砖混结构圈梁布置，画砖混梁⼤样及构造柱⼤样图l 砌体结构和底部框架-抗震结构的抗震计算及算压、⾼厚⽐局部承压计算l 统计结构⼯程量，以表格形式输出3、怎样建⽴⼀个新的专⽤⼯作⽂件夹？答：按菜单上的【改变⽬录】，⽤户选择驱动器、⽬录，也可直接在“⽬录名称”栏中输⼊带路径的⽬录，然后按【确定】，就设置好⼯作⽬录4、怎样使⽤节点捕捉？答：【Ctrl】+【F3】开关5、怎样使⽤⾓度和距离捕捉？答：1)打开控制开关【F4】后，拉动⿏标时所有线段都只能锁定在预设的⾓度上移动。

预设的⾓度可以⽤【F9】随时修改设置。

2）将光标移动到参照的节点，按⼀下【Tab】键，再输⼊和该点的相对距离。

6、轴线输⼊时选⽤“平⾏直线”与“两点直线”有什么不同？绘制轴线还有哪些⽅法？答：”两点直线“就是画⼀条线。

”平⾏直线"在画了⼀条线之后，还可以再输⼊⼀个距离，⽣成⼀根平⾏线。

⽅法：辐射线、连续线、矩形、圆环、圆弧、三点圆弧、两点圆弧7、“形成⽹点”的作⽤是什么？何时程序⾃动执⾏“形成⽹点”命令？答：可将⽤户输⼊的⼏何线条转变成楼层布置需⽤的⽩⾊节点和红⾊⽹格线。

并显⽰轴线与⽹点的总数。

这项功能在输⼊轴线后⾃动执⾏，⼀般不必专门点此菜单。

而上一层的梁搁在此砼墙上，亦即相同号的梁在每一层都要修改，应扣50。

116-1答：梁上有次梁时，多层住宅的挑阳台引起外墙轴向力的增大考虑没有？（其M使外墙轴向力增大） 121-1答：挑阳台的轴向力在墙体承压计算中已考虑，能否以后的约束条件中专门加一个固STS钢结构中的一些问题:2-9STS中梁柱断面修改后形成TAT数据后，总是第一次的断面形状，改不过来。

2-9答：是操作问题，STS-1中断面修改后，必须进行执行数检和输入次梁楼板菜单，且在执行输入次梁楼板菜单时选择第二项。

2-10 STS用TAT计算后，能否将钢结构的应力打出来，以便于优化设计。

2-10答：钢构件的应力有输出，见TAT主菜单与‘计算结果的图形显示’中2、7项5-1在厂房设计中，厂房顶采用轻钢结构而厂房的围护采用钢筋砼排架结构，能否同时计算绘图，排架柱及钢梁。

5-1答：可以同时计算，但目前由于钢—砼构件连接节点STS未设计，故不能同时绘图11-2STS中柱脚节点及材料表均有错误，不知有何改进？11-2答：请说明具体的错误信息，以便查核12-1钢结构斜梁平面外计算长度如何考虑？是以支撑间距离还是以檩距距离为准？如檩条距2m，支撑6米，如何定？12-1答：按规程，应为支撑间距，即6米26-3STS里在输入平面内外计算长度后，输出结果时平面内外计算长度颠到？26-3答：STS建模时，应正确输入平面内计算长度系数和平面外计算长度，输出结果和输入数据是一致的82-6钢结构软件可以算圆弧形变截面梁吗？门式钢架可进行空间计算吗？82-6答：目前不能，今年版本将增加PM的变截向梁建模和TAT的吊车荷载计算，到时可实现门式刚架空间计算。

82-7钢结构柱脚计算时，有无进行锚栓设计，如有的话，锚栓不同的材质，有不同的锚固要求，软件中有几种锚栓材质可选？82-7答：STS中柱脚锚栓有Q235和16Mn两种材质，程序进行了锚栓的验算结构PKPM2-6 PMCAD输入的斜梁，转SATWE后为何无高差了？2-6答：PMCAD输入的斜梁和错层梁，可以在PK计算和TAT计算中得到正确反映，和SATWE的接口将在今年做好。
