SolidWorks讲义参数化草图绘制

(BOM表)模板格式的定义，保存在注册表中。
1. 下拉菜单【工具】/【选项】命令或【标准】工具栏中【选项】按 钮
2.
【系统选项】中单击【常规】，选中下列选项： – 选中【标注尺寸时输入尺寸值】复选框 – 选中【采用上色面高亮显示】复选框 – 选中【在资源管理器上显示缩略图】复选框 – 选中【为尺寸使用系统分隔符】复选框 – 选中【激活确认角落】复选框 – 选中【自动显示PropertyManager】复选框
18
草图绘制
FeatureManager设计树中草图前面符号的含义:
– – – – (+)：过定义，草图为红色，该草图实体与其它草图、几 何关系或尺寸冲突 (–)：欠定义，草图为蓝色，草图实体可任意移动或改变 大小 (?)：草图为粉红色，无法解出的草图 ，位置不能决定 无前缀:草图为黑色，完全定义，不能移动
– – – – – – 确认角 三重轴 鼠标指针 交互提示参数输入 快捷菜单 快捷键（“Binder 1”中P10表1-1）
•
4
SolidWorks 简介
鼠标键功能
与Windows基本相同
• 左键
– 单击——选择实体或取消选择实体 – Ctrl+单击——选择多个实体 – 双击——激活实体常用属性，以便修改
实例：完成下图所示模型
13
草图绘制
参数化草图绘制是创建各种零件特征的基础，它主要
包括基本实体的绘制、尺寸标注和建立几何关系等3个操 作过程。基本实体包括直线、矩形、圆、圆弧、样条曲线、 文字等。 草图绘制工具包括以下4类：
– 草图实体绘制工具：直线、矩形、圆、椭圆、样条曲线、文字等 – 草图编辑工具：圆角、倒角、等距实体、裁减、镜向、阵列等
SolidWorks建模步骤

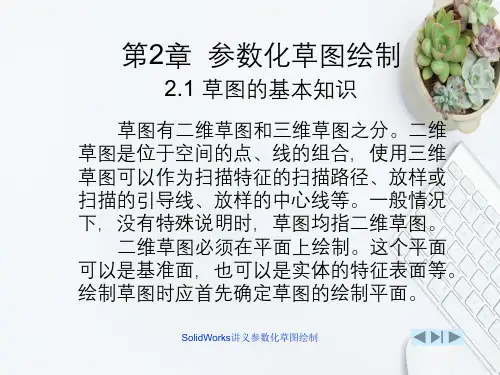

第二章草图基本绘制与编辑本章提要：草图一般由点、线、圆弧和抛物线等基本图形构成的封闭和不封闭的几何图形，是三维实体建模的基础。

SOLIDWORKS中的大部分特征都是从2D 草图绘制开始的，草图绘制在该软件的使用过程中占据着重要的地位。

本章将详细介绍草图的基本绘制与编辑方法。

内容要点：●草图绘制基本知识●草图绘制方式●草图编辑工具●草图尺寸标注2.1 草图绘制基础知识草图是一个平面轮廓，用于定义特征二点界面形状、尺寸和位置。

通常，SOLIDWORKS 的模型创建都是从绘制二维草图开始的，然后生成基体特征，并在模型上添加更多的特征。

所以，能够熟练地使用草图绘制工具绘制草图是一件非常重要的事2.1.1 进入与退出草图设计环境要绘制二维草图，必须得进入草图绘制状态。

草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面。

进入草图绘制状态步骤如下：步骤一：启动SolidWorks2017软件后，选择菜单栏中的【文件】→【新建】命令按钮，系统会弹出如图2.2.1.1所示的“新建SolidWorks文件”对话框；选择“零件”模板，单击【确定】按钮，系统将会自动进入零件建模环境。

图2.1.1.1 “新建SolidWorks文件”对话框步骤二：选择菜单栏中的【插入】→【草图绘制】命令，或者单击【草图】工具栏上的【草图绘制】按钮，然后用鼠标左键选择绘图区中的3个基准面之一作为草图基准面，系统会自动进入草图设计环境，如图2.1.1.2所示。

图2.1.1.2 草图设计环境退出草图绘制的方式主要有以下这3种：（1）在绘制草图的过程中，单击【草图】工具栏上的【退出草图】按钮，退出草图绘制状态。

（2）在绘制草图的过程中，绘图区的右上角会出现如图2.1.1.3所示的提示图标，单击绘制草图中右上角图标，退出草图绘制状态。

图2.1.1.3 绘制草图中右上角图标单击绘制草图中右上角图标，会弹出提示对话框，提示是否丢弃对草图所作的更改，如图2.1.1.4所示。

•
1.2.2 FeatureManager设计树
•
FeatureManager设计树是 SolidWorks中一个独特的部分， 它可视地显示零件或装配体中的 所有特征。当一个特征创建好后， 就加入到FeatureManager设计树 中，因此FeatureManager设计树 代表建模操作的时间序列，通过 FeatureManager设计树，可以编 辑零件中包含的特征。在设计树 中不同的项目上单击鼠标右键， 可以显示针对该项目的快捷菜单， 如图1-4所示。
•
20 世纪80 年代中期，CV公司提出了参数化造 型方法，其特点是：基于特征、全尺寸约束、全 数据相关、尺寸驱动设计修改等。策划参数化技 术的这些人成立了一个参数公司（ParNGINEER 的参数化软件。进入20 世纪90 年代，PTC 在CAD 市场份额中名列前茅。可以 认为，参数化技术的应用主导了CAD发展史上的 第三次技术革命。
顶点
边
表面
尺寸
1.3 文件的基本操作
•
在SolidWorks中新建文件、打开文件和存储文件 的按钮分别是 、 和 。
1.3.1 新建文件
选择下拉菜单【文件】︱【新建】命令，将出 现如图1-2所示的对话框，该对话框中有3个图标， 分别为【零件】、【装配体】和【工程图】，在 这些模板中，已对其操作环境的部分参数进行设 置，用户也可自定义模板文件再打开使用。 • 零件：建立零件获得三维模型，是学习 SolidWorks的基本，零件文件名为“*.sldprt‖， 这个三维模型可以和CAM软件结合，其内部的 尺寸也可以和数据库软件结合，以方便企业进行 生产管理工作。单击【零件】图标，再单击【确 定】按钮，即可新建一个零件文件。
［说明］ • 界面种类：图1-3为打开零件文件的操作界面，装配体及 工程图文件的操作界面与此界面类似。 • 菜单栏 这里包含的solidworks所有的操作命令 • 工具栏 标准、查看、特征、草图绘制工具等。 • FeatureManager设计树 管理零件生成的步骤顺序。 • PropertyManager 管理位置、几何建构线等。 • ConfigurationManager 管理零件的不同呈现方式或不同 尺寸，必须切换才能显示。 • 状态栏 标明了目前操作的状态

草图绘制工具栏
绘制切线弧，可以 单击草图绘制工具栏上的【切线弧】图标按钮 或单击菜
根据绘制的区域自 单“工具”→“草图绘制实体” →“切线弧” 。在直线
动确定法向相切线 、圆弧、椭圆或样条曲线的端点位置单击鼠标。拖动圆弧
还是径向相切
以绘制所需要的形状，释放鼠标
绘制一边与水平线 平行的矩形
单击草图绘制工具栏上的【矩形】图标按钮 或单击菜单 “工具”→“草图绘制实体” →“矩形” 。单击确定矩 形的第一角点，拖动（或单击）确定矩形的另一点
• 2.1.1 进入草图绘制 • 2.1.2 退出草图绘制
2.1.1 进入草图绘制
• 绘制二维草图，必须进入草图绘制界面。 • 二维草图必须绘制在平面上，这个平面可以是
基准面，也可以是三维模型上的平面。 • 由于开始进入草图界面，没有三维模型，一般
选定基准面作为草图平面。 • 进入草图绘制界面可以先选择草图绘制平面再
击左键即选定一基准面 • 第4步：设置基准面方向。 • 单击标准视图工具栏中的 （正视于）按钮
2.1.2 退出草图绘制 • 草图绘制完毕后，可以立即建立特征，也可
以退出草图绘制再建立特征。 • 退出草图绘制的操作方法如下： • 单击草图绘图区右上角的结束草图图标。 • 单击左上角草图工具栏的退出草图按钮 • 单击下拉菜单【插入】→【退出草图】命令
续
• 第5步：添加几何约束。
• 可用“添加几何约束”按钮对草图实体进行必要的几何 约束,草图实体之间可进行平行、相互垂直、共线、相 切、同心、相等、对称等几何约束。图形会随着几何约 束的添加而变化，从而满足几何约束的要求。
• 第6步：添加尺寸。
• 在草图轮廓基本绘制完成后,可选择 (智能尺寸)按钮为草 图实体标注必要的几何形状尺寸和位置尺寸来进行约束 。图形会随着尺寸约束的添加而变化，从而满足尺寸约 束的要求。
