电视与调频广播发射天线建设与改造

电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。

在发射台塔桅和天线都是基础性的关键设备。

（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。

关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。

可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。

一个发射台能否正常、有效地工作与它的天线质量也是分不开的。

2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。

在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MH z—223MH z内设置了12个频道，也称为VHF频段。

电视分米波段470MH z—960MH z内设置了56个频道，也称为UHF频段。

并规定了各电视频道图象载频和伴音载频的频率。

在VHF频段内，包含了调频广播的频段；在UHF 频段中包含了与其它行业合用的部分。

我国的彩色电视每个电视频道的必要带宽为8MH z；其中图象带宽为6MH z；伴音载频与图象载频相距6.5MH z。

彩色电视的发射，图象采用调幅方式，伴音采用调频方式。

图象信号与伴音信号的载波功率比为10：1。

我国的调频广播频段为87MH z--108MH z，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。

为了防止与电视信号相互干扰，电视的4、5频道已不使用。

关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

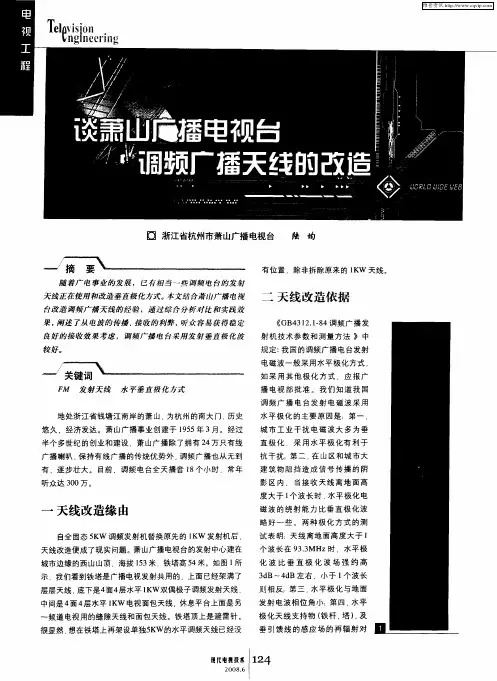

调频广播发射机的天线系统设计与优化随着科技的不断发展和人们对信息传播的需求不断增加，调频广播发射机的天线系统设计与优化变得尤为重要。

天线系统作为调频广播发射机的关键部分之一，直接影响着广播信号的传输质量和覆盖范围。

本文将从调频广播发射机的天线系统设计和优化两个方面进行探讨。

首先，调频广播发射机的天线系统的设计是至关重要的。

在设计过程中，需要考虑天线的类型、高度和方向。

根据实际需求和地理环境，选择合适的天线类型，如垂直天线、水平天线或者方向天线。

不同类型的天线适用于不同的环境，比如垂直天线适用于山区和平原，水平天线适用于城市和低地等。

此外，天线的高度也需要考虑，一般来说，天线的高度越高，传输范围越广。

然而，在实际设计中，需要考虑到天线的安装条件和成本等因素，以求得最佳平衡。

最后，天线的方向也有助于调整传输的角度，以达到最佳覆盖效果。

其次，调频广播发射机的天线系统还需要进行优化。

优化的目标是提高广播信号的传输质量和覆盖范围。

首先，可以通过改善天线的类型、高度和方向来优化天线系统。

如选择天线增益较高的类型、增加天线的高度以及调整天线的方向，都可以提高信号传输的品质和距离。

其次，可以通过调整天线的架设位置和与其他设备的距离来减少干扰。

例如，避免天线被高建筑物或其他电磁设备遮挡，同时与其他设备保持一定的距离，可以有效减少干扰信号的影响。

此外，对于天线系统的音频处理、调频技术和调频广播发射机的功率等方面也可以进行优化，以获得更好的广播效果。

除了天线系统的设计和优化，还需要考虑天线系统的安装和调试。

在安装过程中，要确保天线系统的固定稳固，同时防止外界因素（如风、雷电等）对天线系统的影响。

调试过程中，可以利用测量工具，如频谱分析仪、电磁辐射仪等，对广播信号进行检测和调整，以保证广播信号的传输效果。

在实际应用中，调频广播发射机的天线系统设计和优化是一个综合性的工程。

它需要考虑诸多因素，如地理环境、天线类型、天线高度、天线方向、设备干扰等等。

广播电视发射天线搭建浅述广播电视发射天线是整个播出系统的终端设备，天线性能的好坏，直接影响到播出的质量。

发射天线及其支持物是电台电视台建设中的重要组成部分，对新建电台电视台来说，如何选择合适的天线类型及支持物方式，更有重要意义。

因为天线所占投资比例大，占地面积大，不易返工，所以必须首先综合考虑好。

目前，宽频带、高增益、大功率、小驻波比系数的发射天线不断的创新问世，为广播电视发射提供了良好的设备。

下面着重从电气性能上来分析考虑。

1.方向性图的考虑：根据用途和覆盖要求确定水平方向性图。

例如在城市中心建台，则希望水平方向性图接近一个圆形，使四周接收效果相差不大。

如果在城市边缘的开阔地带建台，或是高山建台，就要考虑某些方向人口多，或人口少等问题了，为了有效地利用发射功率，就必须考虑水平方向性图具有一定的方向性。

对于垂直方向性图，因超短波传播是空间波，应尽量使天线辐射出去的能量往水平方向集中，减少向上空的辐射。

天线层数越多，增益越高，但是层数太多了，会使造价提高，近距离反而接收不好，故一般大型电台电视台采用6-12层，功率增益大概是6-12倍，当天线高度过高时，还需采用主射束的下倾。

2.极化的考虑：为减小天线受支持物和馈线的影响，因为它们都是垂直放置的，会产生垂直计划的辐射，和减小工业干扰，并且架设方便，使用水平极化波较好。

3.天线上的有效辐射功率：发射机的输出功率并不是天线上的有效辐射功率，还必须考虑到馈线的效率和天线的增益。

为了增加有效辐射功率，增加天线的增益和减小馈线系统的损失，比单纯增加发射机输出功率要经济一些。

4.要求整个天馈线系统的驻波比S≦1.1（即电压反射系数在0.05以下）。

这个要求是从能量传输方面和接受信号中不至于产生明显的重影现象而提出来的。

我们知道广播电视接收机要求信噪比一般为≧20db。

现在我们把反射波当作噪音电平看待，则 ==0.05= =20倍取对数 20= 26db26db＞20db,即发射的信号质量超过接收机的要求的质量。

调频广播、电视发射天线技术及其维护分析^p【摘要】：^p ：随着我国的经济和科技的不断发展，我国的调频广播、电视无线技术的发展也越来越重要，在这一领域也获得了不断的创新和改革。

本文主要针对我国的调频广播、电视电线的无线发射设备以及天线维护技术进行了详细的分析^p ，以期我国的调频广播电视发射技术能够有进一步的提升，提供更多的公共服务。

【关键词】：^p ：调频广播;电视;发射技术;原理;维护时代不断变迁，调频广播及电视无线发射技术设备也在不断改进，以便适应全新的数字化时代浪潮。

我国的国民素质也在不断提升，对于精神文化的要求也日渐进入到新的阶段，在此背景下，调频广播和电视作为人们日常生活中接触最为频繁的传媒技术，对人们的生产生活发挥着越来越重要的作用。

在信息传播过程中，发射电线的技术质量直接影响着信息的传递速度，而且现阶段电线技术主要引进较为成熟的晶体管发射设备，在原有的基础上信号更加稳定、操作更加便捷、惠民程度更贴切入们的生活。

另一方面调频广播与电视发射天线在人们的生活普及较高，人民大众具有更高的传播效应。

但是数字化技术应用的不断推广，我国的调频广播以及电视的无线发射技术在应用中也存在一定的干扰因素，在很大程度上影响了我国的调频、电视的无线发射的效果，这对整体的广播电视业务是非常不利的。

一、我国广播电视发射技术中的主要技术广播电视天线发射系统中的天线占据着非常重要的位置，是无限电线应用中的重要组成部分，而且功能是不言而喻的，无限天线的性能直接影响了调频广播电视系统的呈现效果，而且广播电视发射技术在不同环境下能发挥作用的特点也是多样的。

（一）调频广播发射广播电视无线发射技术中的调频广播发射技术在发射技术应用中主要采用的是立体声调频发射，其选择这种技术的优势点主要在于立体声应用的功能上，这种设备在吸取相应的技术创新之后，这种随意切换方式便于广播发射的操作，能最大发挥广播无线发射技术的功能性，满足不同角度的调频广播的信息传输，保证稳定传输质量技术上完整调频广播之间的转换工作。

广播电视工程中的天线设计与优化在广播电视工程中，天线的设计与优化是确保广播电视节目正常传播的关键因素之一。

天线的设计和优化涉及到信号传输、天线选型、天线布局和天线校正等方面。

本文将针对广播电视工程中的天线设计与优化进行探讨。

一、信号传输为了实现有效的信号传输，天线设计需要考虑到信号的频率、功率和传输距离等因素。

首先，需要选择适合特定频率和功率的天线。

不同频率的广播电视节目需要不同类型的天线，如VHF、UHF、高频等。

其次，功率与传输距离之间有直接的关系，需要根据传输距离决定天线的增益和辐射图案。

二、天线选型天线的选型与工程实际需求密切相关。

要考虑广播电视工程的具体场景，包括地形、建筑物、障碍物等因素。

对于山区、阻塞区等地形复杂的地方，需要选择具有穿透力强的天线类型，以提高信号覆盖范围。

而对于平原、开放区等地形简单的地方，则可以选择辐射范围较小的天线。

三、天线布局天线布局需要考虑到天线的高度、方向和间距等因素。

首先，天线的高度要尽可能高，以便获得更广的信号覆盖范围。

其次，天线的方向也要根据实际需求进行调整，以确保信号传输的准确性和稳定性。

此外，天线的间距也需要合理设置，避免信号干扰和相互影响。

四、天线校正天线在工程实施中可能会存在一些误差，需要通过校正来确保正常的信号传输。

天线校正包括水平方向和垂直方向的调整。

水平方向的调整主要涉及到天线的转向，以确保信号的传输方向和覆盖范围的符合工程设计要求。

垂直方向的调整则是为了获得最佳的天线增益和辐射效果。

综上所述，广播电视工程中的天线设计与优化对于保证节目正常传播起着至关重要的作用。

在设计过程中，需要考虑信号传输、天线选型、天线布局和天线校正等方面，并根据实际需求进行合理的调整和优化。

只有通过科学的设计与优化，才能实现广播电视节目的高质量传播和接收，提升用户的观看体验。

（字数：518）。

1 前言石家庄广播电视台调频发射机房于2000年5月建成并投入使用，承担着5个频率的发射任务，分为发射机房和监控值班室两部分。

其中，调频发射机房面积为71m2，调频监控值班室面积为20m2，主备发射机共6部。

另外，该机房还有空调系统、配电及UPS电源系统等设施，空间极度紧张，对设备安全和维修造成了极大的困难；天馈系统设计容量偏低，使用年限过长，存在极大的安全隐患，且不利于今后的发展。

为此，我们提出了对调频发射机房进行升级改造的方案。

2 总体设计方案我们将电视塔2层办公区域及外环廊改造为调频发射机房，可用面积达到了210m2。

发射、天馈、制调系统95kW。

在原有供电电缆的基础上，新铺设一条电缆并增加一台160kVA UPS电源，确保供电需求。

（3）将交通频率更换为一台进口10kW发射机，制定具体措施，在不式的基础上，增加了一套完全独立的备机播出系统。

主用发射机5部，备用发射机2部（即系统备机和独立备机），采用5备2方式，使用五工四馈合成后馈送天线。

摘要：本文针对石家庄广播电视台调频发射系统存在的问题提出了发射机房全面升级的改造方案，介绍了该方案的技术要求、系统构成、具体实施过程以及所取得的成效。

关键词：技术要求 系统构成调频发射机 机房改造方案 实施成效图1 机房新址与布局68 . 2018年7月 月刊 总第315期69. 2.2.3 系统可扩展性（1）新机房在设计时预留了一定的面积，可根据事业发展需要添加设备。

（2）全桥式五工器，预留宽带口，在主用天馈系统发射总容量在100kW 以内，通过增加一台发射机、一个多工器和同轴转换开关可增加一套调频广播节目。

（3）信源处理系统采用集成机柜形式，按功能分区，设备合理分配，布线路径规范、简捷，特设扩展区。

2.2.4 高冗余度发射机采用冗余电源设计，每个功放对应一块电源模块，电源模块支持热插拔。

主用天馈系统由两根RFS 5英寸馈管、六层四面垂直极化天线组成，设计功率为100kW。

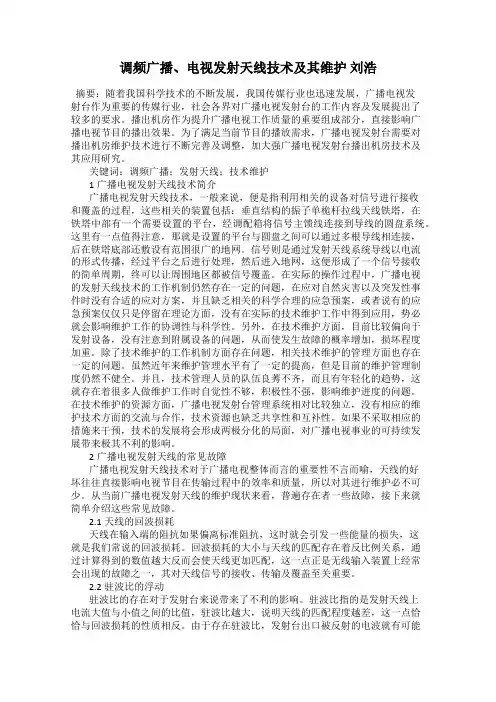

调频广播、电视发射天线技术及其维护刘浩摘要：随着我国科学技术的不断发展，我国传媒行业也迅速发展，广播电视发射台作为重要的传媒行业，社会各界对广播电视发射台的工作内容及发展提出了较多的要求。

播出机房作为提升广播电视工作质量的重要组成部分，直接影响广播电视节目的播出效果。

为了满足当前节目的播放需求，广播电视发射台需要对播出机房维护技术进行不断完善及调整，加大强广播电视发射台播出机房技术及其应用研究。

关键词：调频广播；发射天线；技术维护1广播电视发射天线技术简介广播电视发射天线技术，一般来说，便是指利用相关的设备对信号进行接收和覆盖的过程，这些相关的装置包括：垂直结构的振子单桅杆拉线天线铁塔，在铁塔中部有一个需要设置的平台，经调配箱将信号主馈线连接到导线的圆盘系统。

这里有一点值得注意，那就是设置的平台与圆盘之间可以通过多根导线相连接，后在铁塔底部还敷设有范围很广的地网。

信号则是通过发射天线系统导线以电流的形式传播，经过平台之后进行处理，然后进入地网，这便形成了一个信号接收的简单周期，终可以让周围地区都被信号覆盖。

在实际的操作过程中，广播电视的发射天线技术的工作机制仍然存在一定的问题，在应对自然灾害以及突发性事件时没有合适的应对方案，并且缺乏相关的科学合理的应急预案，或者说有的应急预案仅仅只是停留在理论方面，没有在实际的技术维护工作中得到应用，势必就会影响维护工作的协调性与科学性。

另外，在技术维护方面，目前比较偏向于发射设备，没有注意到附属设备的问题，从而使发生故障的概率增加，损坏程度加重。

除了技术维护的工作机制方面存在问题，相关技术维护的管理方面也存在一定的问题。

虽然近年来维护管理水平有了一定的提高，但是目前的维护管理制度仍然不健全。

并且，技术管理人员的队伍良莠不齐，而且有年轻化的趋势，这就存在着很多人做维护工作时自觉性不够，积极性不强，影响维护进度的问题。

在技术维护的资源方面，广播电视发射台管理系统相对比较独立，没有相应的维护技术方面的交流与合作，技术资源也缺乏共享性和互补性。
