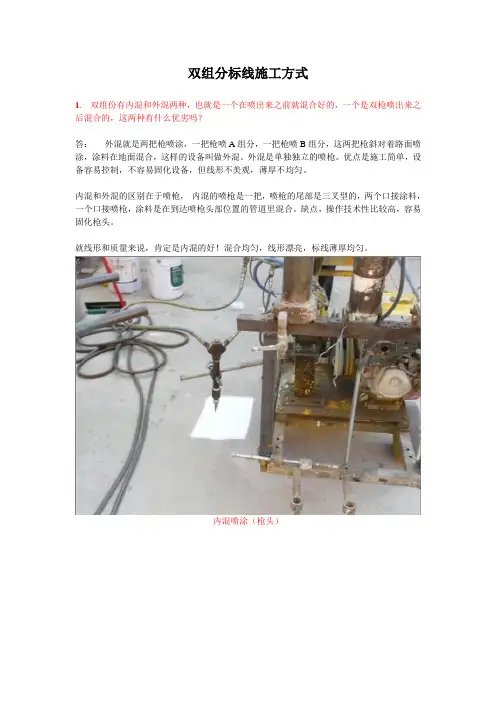

双组分标线施工方式
1. 双组份有内混和外混两种，也就是一个在喷出来之前就混合好的，一个是双枪喷出来之后混合的，这两种有什么优劣吗？
答：外混就是两把枪喷涂，一把枪喷A组分，一把枪喷B组分，这两把枪斜对着路面喷涂，涂料在地面混合，这样的设备叫做外混。
外混是单独独立的喷枪。
优点是施工简单，设备容易控制，不容易固化设备，但线形不美观，薄厚不均匀。
内混和外混的区别在于喷枪，内混的喷枪是一把，喷枪的尾部是三叉型的，两个口接涂料，一个口接喷枪，涂料是在到达喷枪头部位置的管道里混合。
缺点，操作技术性比较高，容易固化枪头。
就线形和质量来说，肯定是内混的好！混合均匀，线形漂亮，标线薄厚均匀。
内混喷涂（枪头）
2、双组份一般的厚度是多少？
答：喷涂一般0.6~0.8mm，一般最少不小于0.6mm,不然强度就要打折扣；0.8mm的比较多（要求0.8，一般实际划的也就0.6，都偷工减料），涂料用量大概1公斤~1.2公斤；
刮涂：一般1.2±0.1mm，涂料用量在2~2.5公斤。
3、双组份标线如果要防滑，只能往里面加玻璃珠吗？
答：如果喷涂的话，面撒玻璃珠就可达到一定的防滑值。
还有一种施工方式，就是在喷涂的设备上加一个压力罐，里面可以是玻璃珠，也可以是玻璃砂或者彩色防滑骨料，也采用喷涂的方式喷出来，和涂料在地面混合，形成真正的双组份防滑标线。
然后后面再面撒玻璃珠见下图。
混合形式见下图：
以上为喷涂防滑施工方式，这种施工方式比较节省原材料，成本低，再有就是刮涂的施工方式：
刮涂表面颗粒状态（这是手工用抹灰的抹子刮涂的，实验效果）。
公路双组份标线施工工艺摘要院本文通过G30 线山临、临清高速公路SMA 沥青路面工程标线采用新材料、新工艺、新方法双组份的施工，主要介绍了公路双组份标线施工的材料控制和施工工艺。
Abstract: Based on the description of the G30 Line Mountain and Linqing Expressway SMA asphalt pavement engineering markeradopting double components construction with new materials, new technology and new method, this paper mainly introduces the materialcontrol and construction technology of highway's double components marker construction.关键词院双组份；标线；施工工艺Key words: double components；marker；construction technology中图分类号院U415.1 文献标识码院A 文章编号院1006-4311（2014）21-0171-021工程概况2013 年省局下达张掖公路分局G30 线山临、临清高速公路养护维修工程SMA 路面110096m2/22.385km，同时要求对施工过程中损毁或遮盖的标线进行重新补画，共8316.6m2。
标线设计为双组份，其中中间标线虚线宽15cm，空9 米划6 米，两边实线宽20cm，均为白色。
2 施工工艺2.1 双组份基本情况双组份道路标线是指由两种或两种以上的不同组分以一定比例混合均匀涂敷于路面，在路面上进行化学反应而形成的耐久性涂层。
按照双组份标线的施工形式，双组份道路标线涂料通常分为喷涂型、结构型、刮涂型等几个类别。
MMA双组分喷涂型标线施工工法MMA双组分喷涂型标线施工工法一、前言MMA双组分喷涂型标线施工工法是一种新型的标线施工技术，通过使用MMA（聚甲基丙烯酸甲酯）双组分涂料进行喷涂，能够在道路、停车场等地方进行清晰明亮的标线施工。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。
二、工法特点MMA双组分喷涂型标线施工工法具有以下几个特点：1. 耐候性强：MMA双组分涂料具有极强的耐候性，能够在不同气候条件下长时间保持色彩明亮且不褪色。
2. 耐磨性好：该工法施工的标线具有出色的耐磨性能，能够经受车辆行驶和频繁的踩踏而不损坏。
3. 快速施工：MMA双组分涂料具有快速固化的特性，喷涂后短时间内即可完成施工，不占用大量施工时间。
4. 显色性好：MMA双组分涂料具有很强的显色性，能够在夜间或低光照环境下清晰可见，提高交通安全性。
5. 粘结力强：该工法喷涂的标线与基层粘结力强，不易剥离，能够保持长久的使用寿命。
6. 环保性能好：MMA双组分喷涂型标线施工工法不含有害物质，对环境无污染。
三、适应范围MMA双组分喷涂型标线施工工法适用于各种道路、停车场、机场跑道以及码头等需要进行标线施工的场所。
无论是水泥路面、沥青路面还是复合材料路面，该工法都能够成功施工，标线效果优异。
四、工艺原理MMA双组分喷涂型标线施工工法的工艺原理是基于MMA双组分涂料的化学反应特性。
当两组分涂料A和B混合后，发生快速固化的反应，形成坚硬、平整的标线。
该工法采取的技术措施主要包括：1. 使用专用的喷涂设备，确保涂料均匀喷涂在道路上。
2. 控制涂料的混合比例，以确保化学反应正常进行。
3. 根据实际情况调节施工温度，提高涂料的固化速度和粘结力。
4. 根据标线的宽度和形状，选择合适的喷嘴和涂料流量，保证施工质量。
五、施工工艺MMA双组分喷涂型标线施工工艺主要分为以下几个阶段：1. 路面准备：清除路面上的杂物、灰尘等，并修复路面的损坏部分，确保路面平整干净。
