组合体的视图及尺寸标注优秀课件

组合体的视图及尺寸标注优秀课件

3.综合起来想整体
在看懂每部分形体的基础上，进一步分析 它们之间的组合方式和相对位置关系，从而 想象出整体的形状。
组合体的视图及尺寸标注优秀
63
4.面形分析攻难点
一般情况下，形体清晰的零件，用上述 形体分析方法看图就可以解决。但对于一些 较复杂的零件，特别是由切割体组成的零件， 单用形体分析法还不够，需采用面形分析法。

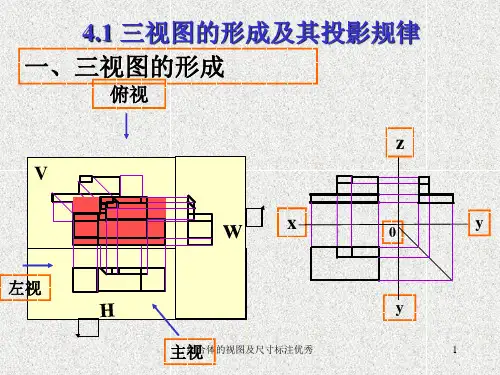

4.1 三视图的形成及其投影规律 一、三视图的形成
俯视
z V
x
0
y
左视
主视组合体的视图及尺寸标注优秀
y
1
二、三视图的投影规律
长
宽
宽 高
1、三视图之间的度量对应关系
主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应
三等关系
长对正 高平齐 宽相等
组合体的视图及尺寸标注优秀
2
2、三视图之间的方位对应关系
78
例六：
组合体的视图及尺寸标注优秀
79
面形分析法
组合体的视图及尺寸标注优秀
80
组合体的视图及尺寸标注优秀
81
组合体的视图及尺寸标注优秀
82
三、已知两视图，求第三视图 ⒈ 由已知视图看懂物体的形状 ⒉ 画第三视图 例1：求作俯视图
利用局部 孔和槽分 解形体
组合体的视图及尺寸标注优秀
83
例1：求作俯视图
好！
不好！
组合体的视图及尺寸标注优秀
48
5、尺寸应尽可能标注在反映基本形体形状特征 较明显、位置特征较清楚的视图上
组合体的视图及尺寸标注优秀
49
组合体的视图及尺寸标注优秀
50
6.5 组合体的看图方法
一、看图时需要注意的几个问题
机械制图第5章组合体

机械制图第5章组合体

•图5-18 视图中的图线及线框的含义
•资 讯
•2. 视图中线框的含义 •视图中的图框可能由以下三种情况形成：
平面的投影，如图5-18中所示的A线框。 曲面投影，如图5-18中所示的B线框。 复合面的投影，即平面与曲面相切的表面，如图5-18中所示 的C线框。
• 在读图时应根据投影规律结合相应的视图，对视图中图线和线框的具 体意义进行判别。
• 其中凸台与圆筒相交， 产生相贯线。支承板与圆 筒为相切的表面连接关系 ，肋板两侧分别与圆筒表 面相交。
• 图5-7 轴承座
•资 讯
•5.2.2 选择主视图 • 通过视图选择，应使主视图能够反映组合体的形状特征，同时 还要考虑到尽量减少视图中的虚线。比较如图5-7(a)所示的A、B、 C、D四个不同方向，选取A向观察所得视图作为轴承座的主视图。 • 主视图的投射方向确定后，另两个视图也随之确定。
•1. 画叠加类组合体 • 一般是按先画主要形体，后画次要形体的顺序，依次画出组合 体的各个组成部分。
•资
•轴承讯 座三视图的画图步骤如图5-8(a)～(d)所示。
•(a) 定位并 画出主要形体
•(b) 画出圆筒及凸台
•(c) 画出支承板
• (d) 画出肋板并整理图 形
•图5-8 叠加类组合体的画图步骤
d)
•图5-23 压块
•资 讯
•[例5-1] 根据支座的主、俯视图，补画其左视图，如图5-24(a)所示
。 •作图分析：可将支座的主视图分为3个部分，与俯视图相对应便可分析
出线框1为支座的底板。长方体的底板左、右两侧倒有圆角，后部有一矩
形竖槽，底部开有一穿槽。线框2是带有半圆头的长方体，其中间有一通
•图5-1 叠加型组合 体
尺寸标注方法PPT课件

尺寸标注方法PPT课件


错误
正确
标其中之一
20
21
五、组合体的尺寸注法
尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准 确定形体位置的点、线、面，选择长、宽、高 三个方向的尺寸基准。 2、尺寸的种类 （1）定形尺寸 确定形体大小的尺寸； （2）定位尺寸 确定形体相对基准位置的尺寸； （3）总体尺寸 总的长、宽、高。
② 尺寸数字的方向一般应 要求字头向上，当尺寸线竖 直时数字写在尺寸线的左侧、 字头向左。
③ 避免在30°范围内标注 尺寸，不可避免时可采用引 出标注。
④ 尺寸数字不允许被任何 图线穿越 或分割，否则必须 将图线断开。
数字高度3.5毫米 30°
1 0
16
16
16
16
中心线断开
4
（2）尺寸线
① 尺寸线的两端采用箭头
3、组合体的尺寸标注 步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准； （3）先标定形尺寸，然后标注定位尺寸； 22
举例
23
Hale Waihona Puke 2019/10/1724
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若 超过半圆，则标注直径。
10
（4）狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
11
二、平面图形的尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对 位置的尺寸。
尺寸基准：用来确定图线位置的 点和直线，一般选择对称中心线 、轴线和重要的轮廓线作为尺寸 基准。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成 封闭的尺寸链。
第五章机械制图组合体视图课件

第五章机械制图组合体视图课件


(b )
图5-17 轴承座
圆凸台
圆筒 支撑板 底板
加强肋板
一、 组合体的画图步骤
• 2.选择视图
• 选择视图首先需要确定主视图。 • 通常要求主视图能较多地表达物体的形状和特征
，即尽量将组成部分的形状和相互关系反映在主 视图上，并使主要平面平行于投影面，以便投影 表达实体。图5-17a的轴承座，从箭头A方向看去 ，所得到的视图满足所述的基本要求，可以作为 主视图。 • 主视图确定之后，俯视图和左视图也就随之确定 了。底板需要水平面投影表达其形状和两孔中心 的位置；肋板则需要侧面投影表达形状。因此， 三个视图都是必需的，缺少一个视图都不能将物 体表达清楚。
宽度方向尺寸基准 （后端面）
长度方向尺寸基准 （对称面）
高度方向尺寸基准 （底面）
图5-18 轴承座画图步骤
图5-20
图5-20
第七节 看组合体视图
看图的基本方法有两种，一种叫做形体分法，一 种叫做线面分析法。
二、 线面分析法
线面分析法就是运用线面的投影规律，分析视图 中的线条、线框的含义和空间位置，从而看懂视 图。 下面以图5-22所示的压块为例，说明用线面分析 法看图的方法。
• 当圆柱与圆柱、圆柱与圆锥轴线相交，并公切于 一圆球时，相贯线为椭圆，该椭圆的正面投影为 一直线段，水平面投影为类似形(圆或椭圆)(图514)。
• 当两圆柱轴线平行或两圆锥共顶相交时，相贯线 为直线(图5-15)。
图5-13 相贯线的特殊情况(一)
图5-14 相贯线的特殊情况(二)
图5-15 相贯线的特殊情况(三)
1 用形体分析法先做主要分析
图5-22 用线面分析法看图
2 用线面分析法再作补充分析
《机械制图》(张雪梅)教学课件 第五章 组合体

《机械制图》(张雪梅)教学课件 第五章 组合体

画组合体的三视图时，要注意两个顺序。 （1）组成组合体的各基本体的画图顺序，一般按组合体的形成过程先画基础 形体的三视图，再逐个画其他叠加体或切割体的三视图。 （2）同一形体三个视图的画图顺序，一般先画形状特征最明显的视图，或有 积聚性的视图，然后再画其他两个视图。
2.1 叠加式组合体视图的画法
叠加式组合体常用形体分析法画图，即首先对物体进行形体分析，将物体假想分解为 几个组成部分（基本体），弄清楚各部分的结构形状、相对位置关系、表面连接关系，逐个 画出各部分的投影，最后进行综合整理得到组合体视图。
3.1 尺寸的种类
（a）
图5-11 支座
（b）
3.2 尺寸基准
在明确了视图中应标注哪些尺寸的同时，还需要考虑尺寸基准问题。所谓尺寸基准，是 指标注尺寸的起点。物体有长、宽、高三个方向的尺寸基准，每个方向上必须要有一个主要 基准，有时还有一个或几个辅助基准。通常选择组合体的对称中心平面、底面、重要端面以 及回转体的轴线等作为尺寸基准。
（2）尺寸应标在表达形体特征最明显的视图上，尽量避免标 注在虚线上。
（3）对称结构的尺寸，一般应对称标注（注全长）。
（4）尺寸应尽量注在视图外，且同一方向连续的几个尺寸， 应尽量标注在同一位置线上。在排列尺寸时，应使大尺寸在外、 小尺寸在内，避免尺寸线和其他尺寸的尺寸界线相交，以保持 图面清晰，并且不能出现封闭的尺寸链。
4.1 读组合体视图的基本要领
如图5-15所示主视图中的三角形，图5-15（a）上为实线，说明从前向后看时该直角三 棱柱的轮廓线均可见，故该三棱柱是叠加在形体上的；图5-15（b）上为虚线，说明从前向 后看时该直角三棱柱的轮廓线均不可见，故该三棱柱是在基础形体上切割而成的。
（a）
（b）
组合体尺寸注法PPT参考幻灯片

组合体尺寸注法PPT参考幻灯片


四棱柱
圆柱
18
3.2 常见几何体的尺寸注法（二）
六棱柱
圆锥
19
常见几何体的尺寸注法（三）
圆 台 四 棱 锥 圆 球
20
常见几何体的尺寸注法（四）
四棱台
圆环
21
3.3 尺寸分类和尺寸基准
1.尺寸基准
确定尺寸位置的几何元素（点、直线、平面） 称为尺寸基准。
2.定形尺寸
确定组合体各组成部分形状大小的尺寸。
3.定位尺寸
确定各基本形体之间的相对位置尺寸。
4.总体尺寸
组合体的总长、总宽、总高尺寸。
22
3.4 标注尺寸应注意的问题
1. 尺寸应该标注在反应形体特征的视图上。 2. 同一形体的尺寸应该尽量集中标注。
3. 尺寸排列要清晰，平行的尺寸应按“大尺寸在外， 小尺寸在内”的原则排列。
4. 内形尺寸、外形尺寸应分别标注在视图的两侧。
16
§3 组合体投影图上的尺寸标注
3.1 标尺寸的要求
正确：尺寸标注符合国家标准的规定，即严 格遵守国家标准《机械制图》(GB/T 16675.2－1996)的规定。
完全：尺寸标注要完整，要能完全确定出物 体的形状和大小，不遗漏，不重复。
清晰：尺寸标注要合理，安排要清晰。
17
3.2 常见几何体的尺寸注法（一）
好
不好
27
5. 同轴回转体的直径，最好标注在非圆 的视图上。
好
不好
28
3.5 标注尺寸举例
[例1]标注简单轴承座的尺寸。
1)定尺寸基准 2)定形尺寸 底板 （5个） 肋板 （3个） 支撑板（1个） 圆筒 （3个）
29
2. 定位尺寸
底板 （3个） 圆筒 （2个）
五章2 组合体的尺寸标注

五章2 组合体的尺寸标注

国家标准《机械制图》(GB/T16675.2–2019) 的规定。
完全：尺寸标注要完整，要能完全确定出物体的
形状和大小，不遗漏，不重复。
清晰：尺寸标注要合理，安排要清晰。
基本体的尺寸标注
一个尺寸
二个尺寸
定形尺寸
切割体的尺寸标注
定位尺寸
相贯体的尺寸标注
组合体的尺寸标注:正确、完整、清晰
1.形体分析
16
1. 线性尺寸
12
12
16
（ a） （ b）
线性尺寸的数字应按图（ a）所示的方向注写，并尽可能避免在图示30°
范围内标注尺寸。当无法避免时可按图（b）标注。
2. 角度尺寸
60°
10° 55° 50°
25°
25°
10°

5°
50°
30°
70°
30°
(1) 角度尺寸界线沿径向引出。 (2) 角度尺寸线画成圆弧，圆心是该角顶点。 (3) 角度尺寸数字一律写成水平方向。
1:5
h h
5. 斜度和锥度
1:5 30°
1:3 30°
(1) 斜度和锥度的标注，其符号应与斜度和锥度的方向一致。 (2) 符号的线宽为h/10。
1:3
6. 大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
1 8
7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注
符号“S ”。对标准件，轴或手柄的前端，在不引起误解的 情况下，可以省略符号“s” 。
尺寸线间距大于7毫米 尺寸界线超出箭头约25毫米
2. 尺寸线终端的放大图
b 57.226
正确
57.226
57.226 4b
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 几何形体的尺寸标注
()
50
51
S
52
2. 截交、相贯的立体的尺寸标注
53
S
SR
54
55
5.4.3 组合体的尺寸标注
定形尺寸：确定各基本形体大小的尺寸。 定位尺寸：确定各基本形体相对位置的尺寸。 尺寸基准：标注和测量尺寸的起点。一般选择组合体 的对称平面、底面、重要端面及回转体轴线最为尺寸 基准。 总体尺寸：表示组合体的总长、总宽、总高的尺寸。
题目
正平面的投影
水平面的投影
侧平面的投影
15
正垂面
垂直面和一般面的投影具有类似性
侧垂面
铅垂面
一般面
16
1 形体分析
2 选择主视图
.3 画图步骤
选比例、定图幅 布置视图位置、画基准线 逐个画出各形体的三视图 检查、描深
17
画组合体视图
18
19
绘制如图所示组合体的三视图。
20
21
22
23
相邻线框的含义
28
5.3.2 读图的注意要点
1. 几个视图联系起来看
组合体的主、俯视图相同，但形状不同
CAD演示
29
2. 善于抓住形状特征和位置特征的视图
30
5.3.3 形体分析法读图
形体分析法是看组合体视图的基本方法。把比较 复杂的视图，按线框分成几个部分，运用三视图的投 影规律．分别想象各形体的形状及相互连接方式，最 后综合起来想出整体。 看图的一般步骤：
主视图 Z 左视图
将组合体置于第一分角
O
X 俯视图
YW
YH
3
三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图 长对正
主、左视图 高平齐
俯、左视图 宽相等
4
5.2 画组合体的视图
由基本形体叠加或切割而成的形体称为组合体
5
1. 组合形式
1 组合体的组合形式
叠加
切割
6
2. 组合体相邻表面的连接方式 平齐 相错
第5章 组合体的视图与尺寸注法
5.1 三视图的形成和特性 5.2 画组合体视图 5.3 读组合体视图 5.4 组合体的尺寸标注
1
第一部分
整体概述
THE FIRST PART OF THE OVERALL OVERVIEW, PLEASE SUMMARIZE THE CONTENT
55.1.1三.1视三图面的投形影成与三和视特图性
最后、感谢您的到来
· 讲师： XXXX
· 时间：202X.XX.XX
1．分析视图，划分线框 2．对照投影，想出形体 3. 确定位置，想出整体
31
例1. 看懂组合体视图，补画出左视图。
4 3 2 1
（1）分析视图，划分线框
32
１
想象出形体１
想象出形体２
２ ４
３
想象出形体３
想象出形体４
(2) 对照投影，想出形体
33
补画出形体1的 左视图
补画出形体2的 左视图
补画出形体3的 左视图
12
3 线面分析法
前、中、后面
左、右面
相交面
左、右面
上、下面
线面分析法就是把组合体分解成若干个面，根据线、面 的投影特点，逐个方向各个面的形状、面与面的相对位置关 系，以及各交线的性质，从而想象出组合体的形状。
13
平行面的投影具有实形性和积聚性
题目
正平面的投影
水平面的投影
侧平面的投影
14
平行面的投影具有实形性和积聚性
相切
相交
7
（1） 相错
相错的两表面结合处应画线
8
（2） 平齐
平齐的两表面结合处不应画线
9
（3） 相交
相交的两表面相交处应画出交线
10
（4） 相切
y
相切的两表面相切处不应画线
11
y
2 形体分析法
空心圆柱
底板
肋板
凸台
为了正确而迅速地绘制和阅读组合体的视图， 在制图 课中，我们常把组合体假想分解为若干基本形体或组成部分 ，然后一一弄清它们的形状、相对位置及连接方式，这种思 考和分析的方法称为形体分析法。
35
例2 线面分析法读三视图
36
一个正垂面切割
37
两个铅垂面切割
38
切割长圆孔
39
例3 由主、左视图，画俯视图。
分析
40
步骤1
41
步骤 补画视图中的漏线
45
例5
46
例6 由俯、左视图，画主视图。
47
5.4 组合体的尺寸标注
图样上采用尺寸来表示物体的大小，并确定各组成要素的方向和位置。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
56
标注定形尺寸
57
标注定位尺寸 58
标注总体尺寸
59
整理、完成尺寸标注
60
尺寸配置的要求
61
问答环节
Q|A 您的问题是？ ——善于提问,勤于思考
结束语 CONCLUSION
感谢参与本课程，也感激大家对我们工作的支持与积极的参与。课程 后会发放课程满意度评估表，如果对我们课程或者工作有什么建议和 意见，也请写在上边，来自于您的声音是对我们最大的鼓励和帮助， 大家在填写评估表的同时，也预祝各位步步高升，真心期待着再次相 会！
24
5.3 读组合体视图
运用正投影法，根据视图想象出空间物体的形状，这 个过程就是读图。
25
5.3.1 弄清视图中图线和线框的含义
曲面转向轮廓线
轴线
交线投影
面的投影
26
锥面
内外柱面
平曲组合
柱、球面
锥、平面
锥面 圆、平面
平面
线框的含义
圆柱孔
27
前、中、后面 左、右面
相交面
左、右面
上、下面
自行分析
48
5.4.1 组合体尺寸标注的基本要求
(1) 正确 尺寸标注符合国家标准的规定，即严格遵守
国家标准《机械制图》(GB4458.4-84)的规定。
(2) 完整 要能完全确定出物体的形状和大小， 不遗漏，
不重复。
(3) 清晰 尺寸的布局要清晰,便于看图和查找尺寸。
49
5.4.2 常见基本形体的尺寸标注
(3) 补画左视图
补画出形体4的 左视图
34
5.3.3 线面分析法读图
运用线、面的投影规律，分析视图中图线和线框所代表 的意义和相互位置，从而看懂视图的方法，称为线面分析 法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意： 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性 垂直面的投影具有积聚性和类似性 一般位置面的投影具有类似性
