直流电子负载器工作模式

[AT8511/AT8512直流电子负载]用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与安柏精密仪器销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

●仪器操作异常。

●操作中仪器产生反常噪音、异味、烟或闪光。

●操作过程中，仪器产生高温或电击。

●电源线、电源开关或电源插座损坏。

●杂质或液体流入仪器。

安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明仪器接地不可在爆炸性气体环境使用仪器不可打开仪器外壳不要使用已经损坏的仪器不要使用工作异常的仪器不要超出本说明书指定的方式使用仪器声明：!, $, #,标志和文字是常州安柏精密仪器有限公司的商标或注册商标。

AT8511/8512直流电子负载简体中文Simplified Chinese@ Instruments 常州安柏精密仪器有限公司©2005-2010 Applent Instruments Inc.有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT8511/8512在质量和计量上都是完全合格的。

此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。

本项保证仅适用于原购买者，并且不可转让。

自发货之日起，Applent提供玖拾（90）天保换和叁年免费保修，此保证也包括VFD或LCD。

玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。

保修修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。

贰年后直到仪表终生，Applent将以收费方式提供维修。

对于VFD或LCD的更换，其费用以当前成本价格收取。

如发现产品损坏，请和Applent取得联系以取得同意退回或更换的信息。

之后请将此产品送销售商进行退换。

请务必说明产品损坏原因，并且预付邮资和到目的地的保险费。

对保修期内产品的维修或更换，Applent将负责回邮的运输费用。

简易直流电子负载设计报告摘要：本文论述了简易直流电子负载的设计思路和过程。

直流电子负载采用MSP430G2553单片机作为系统的控制芯片，可实现以下功能：在恒流（CC）模式下，不管电子负载两端电压是否变化，流过电子负载的电流为一个设定的恒定值。

AD模块接收电路电压和电流模拟信号，转化为数字信号，经液晶模块12864同步显示电压和电流。

系统包括控制电路(MCU)、驱动隔离电路(PWM波)、主电路、采样电路、显示电路、基准电路等；具有过压保护功能;能够检测被测电源的电流值、电压值；具有直流稳压电源负载调整率自动测量功能；各个参数都能直观的在液晶模块上显示。

关键词：电子负载；单片机（MCU）；模数（A/D）.PWM波.一、引言电子负载用于测试直流稳压电源的调整率，电池放电特性等场合,是利用电子元件吸收电能并将其消耗的一种负载。

电子元件一般为功率场效应管（Power MOS）、绝缘栅双极型晶体管（IGBT）等功率半导体器件。

由于采用了功率半导体器件替代电阻等作为电能消耗的载体，使得负载的调节和控制易于实现，能达到很高的调节精度和稳定性。

同时通过灵活多样的调节和控制方法，不仅可以模拟实际的负载情况，还可以模拟一些特殊的负载波形曲线，测试电源设备的动态和瞬态特性。

二，总体方案论证与设计设计和制作一台电子负载，在恒流（CC）模式下，不管电子负载两端电压是否变化，流过电子负载的电流为一个设定的恒定值。

要求：（1）负载工作模式：恒流（CC)模式；（2）电压设置范围：0～10V；（3）电流设置范围：100mA～1000mA，设置分辨率为10mA，设置精度为±1%；（4）直流稳压电源负载调整率：测量范围为0.1%～19.9%，测量精度为±1%。

（5）显示分辨能力及误差：至少具有3位数，相对误差小于5%。

恒流模块和恒压模块共用一个基准电压12v，并且通过开关实现两种模式的转换，用A/D转换器把电路中的电压电流的模拟信号转换为数字信号，然后通过单片机来程控从而重置电压电流，用数码管液晶显示同时呈现即时电压电流。

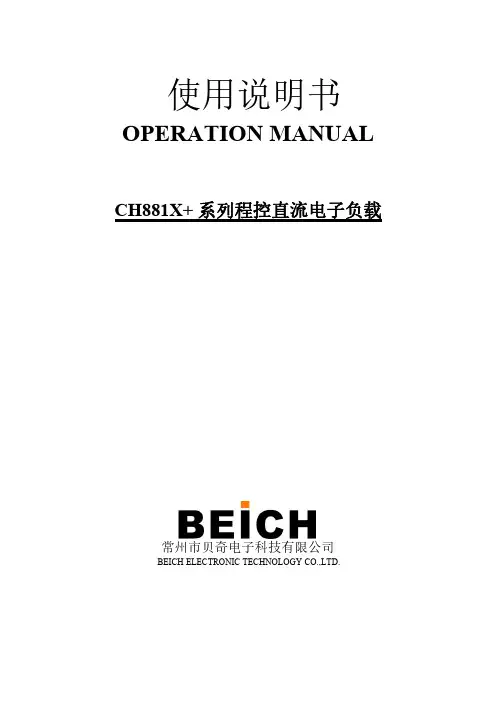

使用说明书OPERATION MANUAL CH881X+系列程控直流电子负载常州市贝奇电子科技有限公司BEICH ELECTRONIC TECHNOLOGY CO.,LTD.注意事项:本说明书版权归常州市贝奇电子科技有限公司所有，贝奇电子保留所有权利。

未经贝奇电子书面同意，不得对本说明书的任何部分进行影印、复制或转译。

本说明书适用于CH881X+系列程控直流电子负载本说明书包含的信息可能随时修改，恕不另行通知。

最新的说明书电子文档可以关注微信公众号“BEICH贝奇电子”或从贝奇电子官方网站下载：2022年11月..........................................................第一版公司声明本说明书所描述的可能并非仪器所有内容，贝奇电子有权对本产品的性能、功能、内部结安全警告:触电危险操作，测试与与仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有人员陪同情况下进行。

即使已拔去电源插头，电容上电荷仍可能会有危险电压，应稍过几分钟待放电后再行操作。

请勿擅自对仪器内部电路及元件进行更换和调整！输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。

更换保险丝请使用相同规格远离爆炸性气体环境电子仪器不可以在易燃易爆气体环境中使用，或者在含有腐蚀性气体或烟尘环境中使用，避免带来危险。

其它安全事项请不要向本仪器的测试端子以及其它输入输出端子随意施加外部电压源或电流源。

输入端切勿输入交流电压。

在使用操作和维护本仪器的任何过程中，务必遵守各项安全防护措施。

如果忽视和不遵守这些安全措施及本手册中的警告，不但会影响仪器性能，更可能导致仪器的直接损坏，并可能危及人身安全。

对于不遵守这些安全防范措施而造成的后果，贝奇电子科技有限公司不承担任何后果。

目录使用说明书 (1)OPERATION MANUAL (1)CH881X+系列程控直流电子负载 (1)常州市贝奇电子科技有限公司 (1)本说明书适用于CH881X+系列程控直流电子负载 (2)更换保险丝请使用相同规格 (3)远离爆炸性气体环境 (3)第一章准备使用 (3)1.1检查装运 (3)1.2检查电源 (3)1.4连接电源线 (3)1.5环境要求 (4)1.6启动仪器 (4)第二章概述 (5)2.1产品介绍 (5)2.3前面板介绍 (7)2.4后面板介绍 (7)2.5RS232C定义表 (8)2.6接线端子定义表 (8)2.7显示区域介绍 (9)第三章菜单操作 (10)3.2.1负载设置页面 (11)延时关断 (11)电流量程 (11)电压量程 (11)最大电流 (12)最大电压 (12)启动电压/关断电压 (12)上升速率/下降速率 (13)3.2.2极限设置页面 (13)3.2.3系统设置页面 (13)3.2.4文件列表页面 (14)存储与调用 (15)第四章功能操作 (19)4.1常态测试 (19)4.1电池测试 (20)4.1动态测试页面 (20)4.1列表测试页面 (21)第一章准备使用感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对，若有不符请尽快与我公司联系，以维护您的权益。

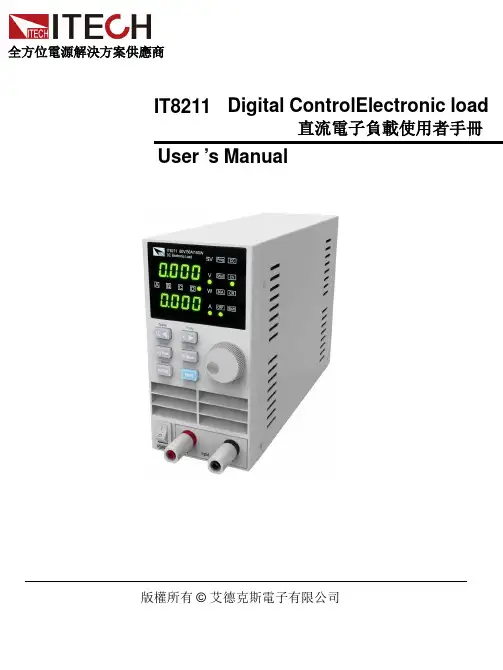

Digital ControlElectronic loadUser ’s ManualIT8211 直流電子負載使用者手冊全方位電源解決方案供應商版權所有 © 艾德克斯電子有限公司声明© Itech Electronics, Co., Ltd. 2014根据国际版权法，未经 Itech Electronics, Co., Ltd. 事先允许和书面同意，不得以任何形式（包括电子存储和检索或翻译为其他国家或地区语言）复制本手册中的任何内容。

手册部件号IT8211-402194版本第1版， 2014 年 11月 28 日发布Itech Electronics, Co., Ltd. 商标声明Pentium是 Intel Corporation在美国的注册商标。

Microsoft、Visual Studio、Windows 和 MS Windows是Microsoft Corporation 在美国和 /或其他国家 /地区的商标。

担保本文档中包含的材料 “按现状 ”提供，在将来版本中如有更改，恕不另行通知。

此外，在适用法律允许的最大范围内，ITECH 不承诺与本手册及其包含的任何信息相关的任何明示或暗含的保证，包括但不限于对适销和适用于某种特定用途的暗含保证。

ITECH对提供、使用或应用本文档及其包含的任何信息所引起的错误或偶发或间接损失概不负责。

如 ITECH与用户之间存在其他书面协议含有与本文档材料中所包含条款冲突的保证条款，以其他书面协议中的条款为准。

技术许可本文档中描述的硬件和／或软件仅在得到许可的情况下提供并且只能根据许可进行使用或复制。

限制性权限声明美国政府限制性权限。

授权美国政府使用的软件和技术数据权限仅包括那些定制提供给最终用户的权限。

ITECH 在软件和技术数据中提供本定制商业许可时遵循 FAR 12.211（技术数据）和 12.212（计算机软件）以及用于国防的 DFARS252.227-7015（技术数据－商业制品）和 DFARS 227.7202-3（商业计算机软件或计算机软件文档中的权限）。

UTL8500系列可编程直流电子负载说明书前言直流电子负载请感谢您购置优利德，为了确保正确使用本仪器，在操作仪器之前仔细阅读手册，特别是有关“安全信息”部分。

如已阅读完手册，建议您将此手册妥善保管，以便在将来使用过程中进行查阅。

版权信息UNI-T 优利德科技（中国）股份有限公司版权所有。

UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。

本公司保留更改产品规格和价格的权利。

UNI-T 保留所有权利。

许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。

本文中的信息将取代所有以前出版的资料中的信息。

UNI-T 是优利德科技（中国）股份有限公司（Uni-Trend Technology(China)Co.,Ltd）的注册商标。

保修服务仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担，仪器由本公司负责终身维修。

如果原购买者自购该产品之日一年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起一年内。

电源线及其他附件和保险丝等不受此保证的保护。

如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品。

UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。

所有更换的部件、模块和产品将成为UNI-T的财产。

以下提到的“客户”是指据声明本保证所规定权利的个人或实体。

为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。

客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。

如果产品要运到UNI-T维修中心所在国范围的地点，UNI-T应支付向客户送返产品的费用。

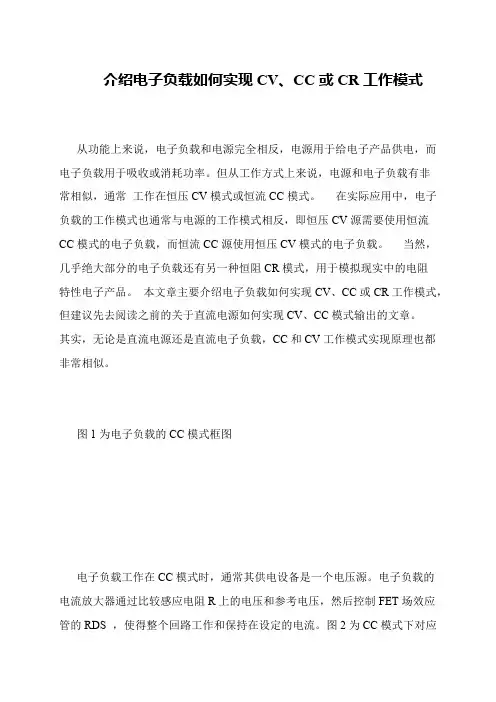

直流电子负载设计基础电子负载基本工作原理：1.恒压模式2.恒流模式3.恒阻模式4.恒功率模式恒流图中R1为限流电阻，R1上的电压被限制约0.7V，所以改变R1的阻值就可以改变恒流值，在上图中我们知道，在串联电路中，各点电流相同，电路要恒流工作，只要在串联回路里控制流过一个元件的电流就可以达到我们所控制的恒流输出。

上图是一个简易的恒流电路，通常用在一些功率较小及要求不高的场合里应用，那么在一些应用中这种电路就无能为力了，如：在输入电压为1V输入电流为30A，那么对于这样的要求这样的电根本无法保证工作。

这样的电路调节输出电流也不是很方便。

这个图是一个最常用的恒流电路，这样的电路更容易获得稳定及精确的电流值，R3为取样电阻,VREF是给定信号，电路工作原理是：当给定一个信号时VREF，如果R3上的电压小于VREF，也就是OP07的-IN小于+IN，OP07加输出大，使MOS加大导通使R3的电流加大。

如果R3上的电压大于VREF时，-IN大于+IN，OP07减小输出，也就降了R3上的电流，这样电路最终维持在恒定的给值上，也就实现了恒流工作。

如给定VREF为10mV，R3为0.01欧时电路恒流为1A，改变VREF可改变恒流值，VREF可用电位器调节输入或用DAC 芯片由MCU控制输入，采用电位器可手动调节输出电流。

如采用DAC输入可实现数控恒流电子负载。

电路仿真验证在上图中我们给定了Vin为4V-12V变化的电压信号，VREF给定50mV的电压信号，在仿真结果中输入电流一真保持在5A，电路实现了恒流作用。

恒压电路一个简易的恒压电路，用一个稳压二极管就可以了。

这是一个很简易的图，输入电压被限制在10V，恒压电路在用于测试充电器时是很有用的，我们可以慢慢调节电压测试充电器的各种反应。

图是10V是不可调的，请看下图可调直流恒压电子负载电路：图中MOS管上的电压经R3与R2分压后送入运放IN+与给定值进行比较，如图所示，当电位器在10%时IN-为1V，那么MOS管上的电压应为2V。

产品基本功能VICTOR3824M为可编程直流电子负载，提供1mV/10mV，1mA/10mA的高解析度和精度，性能优越。

配备12种常用模式，测试功能齐全，可广泛运用于充电器，开关电源，线性电源，蓄电池等行业的生产线测试。

主要特色：人性化设计：◆采用2.8寸TFT液晶显示屏，显示内容丰富，支持中英文显示；◆操作过程简单便捷，配合直观的界面显示系统，上手容易；◆具有按键锁功能，防止误操作；高性能负载：◆提供CC、CV、CR、CP以及CC+CV、CR+CV几种基本测量模式；◆提供专业电池测试；◆提供专业LED测试；◆动态测试模式，可测试电源动态输出性能；◆扫描测试模式，可在一定范围内测试电源输出连续性；◆列表模式，可模拟多种带载状态变化；◆短路测试，用于模拟负载短路；◆支持外部触发输入；◆内置蜂鸣器报警；◆断电保持数据存储功能；◆可通过USB、RS-232（选配）或485（选配）接口进行远程操作；多重安全保护：◆具有过压、过流、过功率及过温保护功能，可以灵活设置过压和过流参数，对负载实现有效保护；◆具有智能风扇控速功能，有效降低工作时的风扇噪声；◆具有输入极性反接提示；一般技术规格：◆电源电压：100Vac±10%~240Vac±10%，50/60Hz◆显示：2.8英寸TFT液晶屏，分辨率320×240◆操作温度：0℃到40℃◆存放温度：-10℃到70℃◆相对湿度：＜80%◆接口：标配USB，选配RS232(或485)◆尺寸：90mm×190mm×300mm（宽×高×深）标准附件：◆三芯电源线1根◆电源保险丝2根◆用户手册1本目录一、快速入门 (1)1.1前面板液晶显示 (1)1.2前面板按键 (1)1.3按键说明 (1)二、功能操作 (2)2.1远程/本地切换操作 (2)2.2系统设置操作 (2)2.3负载设置操作 (3)2.4负载效应测试操作 (4)2.5远端补偿操作 (4)2.6基本模式操作 (4)2.6.1定电流测量模式 (5)2.6.2定电压测量模式 (5)2.6.3定电阻测量模式 (6)2.6.4定功率测量模式 (6)2.6.5定电流转定电压测量模式 (7)2.6.6定电阻转定电压测量模式 (7)2.7动态测试操作 (7)2.8列表测试操作 (9)2.9扫描测试操作 (11)2.10电池测试操作 (12)2.11LED测试操作 (13)2.12短路测试操作 (14)2.13保护功能 (14)2.14触发功能 (15)2.15合格测试操作 (15)2.16其他系统设置 (15)2.16.1键盘锁功能 (15)2.16.2通讯口和外部接口功能 (16)技术规格 (17)一、快速入门1.1前面板液晶显示1.2前面板按键1.3按键说明在显示屏的右方有12个常规功能键，其中包含5个长按附加功能键；在显示屏的下方有4个常用键，具体操作功能见表。

用户使用手册直流可编程电子负载型号IT8514F© 版权归属于艾德克斯电子有限公司 Ver1.1 /APR, 2005/ IT8500-401第一章快速入门 (6)1.1开机自检 (6)1.1.1介绍 (6)1.1.2自检步骤 (6)1.1.3如果负载不能启动 (6)1.2前面板介绍 (7)1.3后面板介绍 (8)1.4VFD指示灯功能描述 (8)1.5键盘介绍 (8)1.6快速功能键 (9)1.7菜单操作 (9)1.8选件和配件 (11)第二章技术规格 (12)2.1主要技术参数 (12)2.2补充特性 (12)第三章面板操作 (13)3.1基本操作模式 (13)3.1.1定电流操作模式（CC） (13)3.1.2定电阻操作模式（CR） (14)3.1.3定电压操作模式（CV） (14)3.1.4定功率操作模式（CW） (14)3.2动态测试操作 (14)3.2.1连续模式（CONTINUOUS ） (15)3.2.2脉冲模式（PULSE） (15)3.2.3触发模式（TRIGGER） (15)3.3顺序操作（LIST） (15)3.4触发操作（TRIGGERED OPERATION） (16)3.5输入控制 (16)3.5.1 短路操作（SHORT） (16)3.5.2 输入开关操作 (16)3.6电子负载可操作范围 (17)3.7保护功能 (17)3.7.1 过电压保护（OV） (17)3.7.2 过电流保护（OC） (17)3.7.3 过功率保护（OW） (17)3.7.4 输入极性反接 (17)3.7.5 过温度保护（OH） (18)3.8远端测试功能 (18)3.9存取操作 (19)3.10电池放电测试操作 (19)3.11V ON V OFF 操作 (20)第四章安装 (21)4.1验货 (21)4.2清洁 (21)4.3尺寸图 (21)4.4支架安装 (22)4.5电源线的选配 (23)第五章应用范例 (23)5.1操作模式实例 (23)5.1.1 定电流操作I-Set(设定一个从0到限定电流范围的定电流值) (23)5.1.2 定功率操作P-Set (设定一个从0到限定功率范围的定功率值) (24)5.1.3 定电阻操作R-set (设定一个从0.1Ω到4000Ω范围内定电阻值) (24)5.1.4 定电压操作V-set (设定一个从0.1V到限定电压范围的定电压值) (24)5.1.5 IN ON/OFF输入设定 (24)5.2动态测试功能 (24)5.2.1动态测试参数的设定 (24)5.2.2动态测试操作 (25)5.3顺序操作 (26)5.4快速调用功能 (27)5.5自动测试功能 (27)5.5.1编辑测试文件 (27)5.5.2 快速取出测试文件 (29)5.5.3自动测试 (29)5.6电压量程和电流量程的快速切换方法 (29)第六章负载通讯界面参考 (30)6.1通讯模块简介 (30)6.2电子负载与PC间的通讯 (30)安全请勿自行在仪器上安装替代零件，或执行任何未经授权的修改。

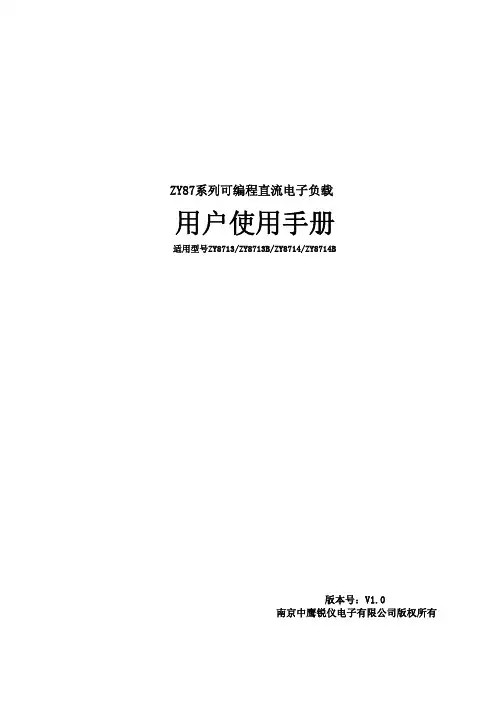

ZY87系列可编程直流电子负载用户使用手册适用型号ZY8713/ZY8713B/ZY8714/ZY8714B版本号：V1.0南京中鹰锐仪电子有限公司版权所有目录第一章 简介 (1)第二章 技术规格 (2)2.1主要技术规格 (2)2.2电子负载尺寸图 (3)第三章 快速入门 (4)3.1开机自检 (4)3.2如果负载不能启动 (4)3.3前面板和后面板介绍 (5)3.4键盘说明 (5)3.5菜单操作 (6)第四章 面板操作 (9)4.1基本操作模式 (9)4.1.1定电流操作模式（CC） (9)4.1.1.1标准定电流模式 (9)4.1.1.2加载卸载定电流模式 (9)4.1.1.3软启动定电流模式 (10)4.1.1.4定电流转定电压模式 (11)4.1.2定电阻操作模式（CR） (11)4.1.2.1 标准定电阻模式 (11)4.1.2.2 加载卸载定电阻模式 (12)4.1.2.3定电阻转定电压模式 (12)4.1.3定电压操作模式（CV） (12)4.1.3.1标准定电压模式 (13)4.1.3.2加载卸载定电压模式 (13)4.1.3.3软启动定电压模式 (13)4.1.4定功率操作模式（CW） (14)4.1.4.1标准定功率模式 (14)4.1.4.2加载卸载定功率模式 (14)4.2动态测试操作 (14)4.2.1连续模式（CONTINUOUS ） (15)4.2.2脉冲模式（PULSE） (15)4.2.3触发模式（TRIGGER） (15)4.2.4 动态测试参数设置 (15)4.2.5波形控制 (16)4.2.5.1方波 (16)4.2.5.2三角波 (16)4.2.5.3梯形波 (16)4.2.6 触发控制 (16)4.2.7 LIST功能 (16)4.2.7.1.编辑LIST列表 (16)4.2.7.2执行LIST功能 (17)4.2.8 自动测试功能 (17)I4.2.8.1编辑自动测试列表 (17)4.2.8.2设置自动测试触发输出方式 (18)4.2.8.3执行自动测试功能 (18)4.3输入控制 (19)4.3.1 短路操作（SHORT） (19)4.3.2 输入开关操作 (19)4.4电子负载可操作范围 (19)4.5保护功能 (19)4.5.1 过电压保护（OV） (19)4.5.2 过电流保护（OC） (20)4.5.3 过功率保护（OW） (20)4.5.4 输入极性反接 (20)4.5.5 过温度保护（OH） (20)4.6远端测试功能 (20)4.7蓄电池放电测试操作 (21)4.8通讯协议 (21)4.8.1 概述 (21)4.8.2 选择通讯波特率 (22)4.8.3 数据 (22)4.8.4 功能码 (22)4.8.5 差错校验 (22)4.8.6 完整命令帧解析 (23)4.8.7 线圈与寄存器地址分配 (25)4.8.8 命令寄存器CMD定义 (27)4.8.9 常用操作功能说明 (27)II第一章 简介ZY87系列产品是中鹰锐仪电子公司设计制造的新一代直流电子负载，采用高性能芯片， 高速,高精度设计,提供0.1mV,0.01mA的解析度(基本精度为0.03%， 基本电流上升速度2.5A/us）, 外观新颖,生产工艺科学严谨，相比同类产品，更具性价比。

直流电子负载器的基本原理直流电子负载器（DC Electronic Load）是一种能够模拟真实负载电流特性并对电子设备进行负载测试的仪器。

其主要原理是通过模拟负载电流和电压来对被测试设备进行负载测试，并能够实时测量参数和反馈给被测试设备。

1.恒流源：直流电子负载器的主要功能之一是模拟不同负载条件下的恒流特性。

恒流源通常由高精度的运放和电阻组成。

在测试中，恒流源通过调节电阻值以控制负载电流的大小。

具体来说，运放根据输入的电压信号调整输出电流，而反馈电路则测量输出电流并将其与设定的目标电流进行比较，从而实现闭环控制。

通过这种方式，负载器可以在不同负载电流下模拟真实工作条件。

2.电压源：直流电子负载器的另一个重要功能是模拟负载电压。

电压源通常由运放和电阻组成。

当被测试的设备需要反馈电压信号时，电压源会提供一个与设备需求相匹配的电压值。

恒流源和电压源可以独立或同时操作，以模拟不同的工作条件。

3.测量电路：直流电子负载器配备了高精度的测量电路，用于测量被测试设备的电流、电压、功率等参数。

一般来说，测量电路包括模拟前端和数字信号处理部分。

模拟前端负责将被测试设备的电流和电压信号转换为数字信号，并进行放大和滤波。

数字信号处理部分负责采集和处理模拟前端输出的数字信号，通过数学算法计算电流、电压、功率等参数，并将其显示在负载器的屏幕上。

4.控制电路：直流电子负载器还配备了一套控制电路，用于设定负载条件、实时监测和调整负载参数。

这个控制电路通常由微处理器、控制芯片和外部接口等组成。

通过控制电路，用户可以设定负载器的工作模式、目标电流和目标电压，并可以实时监测被测试设备的电流、电压和功率。

负载器还可以根据设定的负载条件和安全措施进行自动保护，以避免设备被过载或过热。

综上所述，直流电子负载器模拟恒流源和电压源的特性，通过测量和控制电路来实现对被测试设备的负载测试。

其主要原理是通过恒流源和电压源模拟真实负载条件，并通过测量电路测量被测试设备的电流、电压和功率等参数。
