Rational Rose使用介绍

格式：ppt
大小：1.66 MB
文档页数：44

下载文档原格式

Rational-Rose上机操作ppt课件

ppt课件.
11
图2 Rational 产品选择窗口
ppt课件.
12
+ 3．在如图3所示的安装方式选择窗口中包括了三种不同的安装方式，选择“Desktop installation from CD image”选项，进行本地安装，
然后单击“下一步”按钮，进入安装向导说明窗口。
ppt课件.
13
ppt课件.
32
三 Rational Rose的界面操作
+ Rational Rose的界面环境比较复杂，在这一环境下，可以完成面向对象建模的分析与设计过程，并可绘制出UML的各种图形。
ppt课件.
33
如何创建新模型
+ 启动Rational Rose后，呈现给用户如图所示的启动主界面。
ppt课件.
“开始”按钮，依次选择“程序”、“Rational Software”选项，再单击“Rational Rose Enterprise Edition” 选项，即可完成启动操作。也可以双击桌面上的快捷方式启动。
ppt课件.
31
+ 2．退出
+ 在如图16所示的Rational Rose主界面，单击 “File”菜单的“Exit”菜单项，或者单击标题栏的关闭按钮即可退出Rational Rose。
ppt课件.
7
二 Rational Rose的安装、启动与退出
ppt课件.
8
Rational Rose的安装
+ 下面以Rational Rose 2003版本为例，介绍 Rational Rose的安装步骤。
+ 1．首先启动Rational Rose 2003的安装程序，系统进行安装准备，出现安装向导窗口，如图1所示。

Rose操作方法介绍

Rational Rose 基本操作实验1-1：进入Rational Rose2003集成环境。

操作步骤：（1）打开“开始”菜单，选择“程序”命令（2）在“程序”菜单中选择“Rational Software”，然后选“Rational Rose Enterprise Edition”命令（3）进入Rational Rose2003界面，如图1.1所示。

图1.1 Rational Rose系统界面实验1-2：标题栏的使用操作步骤：利用控制菜单栏、是最大化，最小化，关闭按钮对系统界面进行控制。

（1）左键点击标题栏右上角，然后再选择最大化、最小化、移动、关闭等相应的命令菜单（2）点击右上角的最大化、最小化以及关闭按钮。

如图1.2图1-2 标题栏的使用实验1-3：菜单栏的使用（1）了解几种基本的菜单的操作方法图1-3 菜单栏的使用实验1-4：工具栏的使用操作步骤：（1）在工具栏空白处右键点击（2）选择“Customize……”菜单，出现下图-4所示的“自定义工具栏”对话框（3）如果想加入按钮，选中想加入的工具按钮，双击或者点击“添加（A）->”按钮（4）如果想去除掉在工具栏中的按钮，在当前工具栏按钮中选中它，并双击或者点击“-<删除（R）”按钮（5）按“关闭”按钮返回图1-4 工具栏的使用实验1-5：绘制UML模型。

UML模型的几种图的建立具体共性，其操作步骤如下：（1）新建a)在浏览器中选择相应的视图，点击鼠标右键，在弹出菜单中选择“New”菜单，然后在弹出的菜单中选择所要建立的相应的元素，如下图-5b)在浏览器中出现新建立的模型，命名c)双击建立的新元素，在工作区间打开d)填写相应的规范e)从工具栏中选取相应元素按钮的进行建模（2）修改a)双击所要修改的模型元素，在工作区间打开b)根据需求，对模型图进行修改（3）删除a)选中所要删除的元素b)鼠标右键点击，在弹出菜单中选择“Edit”菜单，再从其子菜单中选择“delete frommodel”。

Rational-Rose上机操作

用例与参与者之间具有关联关系，用于表示参与者与用例之间的通信 .
当一个用例特殊化为假设干个子用例时，则建立了用例之间的一种泛化关系，子用例可以继承父用例的属性和行为。
用例之间的包含关系与扩展关系属于特殊的依靠关系。包含关系是指一个用例可以包含其它用例的功能，并将其所包含的用例功能作为本用例功能的一局部。
图形编辑窗口
图形编辑窗口是一个特殊重要的区域，在Rational Rose环境下全部的绘图工作均是在该窗口完成的。在图形编辑窗口可以创立UML图形，包括用例图、类图、包图、挨次图、状态图、活动图、协作图、组件图、配置图等。
Rational Rose建模
1 创立新模型
创立模型是Rational Rose的第一步工作，可以在启动时创立，如以下图。也可以选择“File”〔文件〕菜单的“New”〔新建〕菜单项。
类属性设置窗口
2．添加类的属性
〔1〕在类图中直接添加鼠标右击类图，在如以下图的快捷菜单
项选择择“New Attribute”菜单项，便可以在类图中为类添加新属性。
类图的快捷菜单
〔2〕在类属性设置窗口添加
双击类图翻开“Class Specification”窗口，选择“Attributes”〔属性〕选项卡，在窗口空白处按鼠标右键，在弹出的快捷菜单中选择“Insert”菜单项便可实现添加属性。
面对对象软件开发工具— Rational Rose
在软件开发过程中，软件人员通常借助于计算机帮助工具进展软件的开发。 Rational Rose在面对对象软件工程应用中占主导地位。
需求分析〔用例模型〕：用例图、活动图〔描述用例〕、类图的初步描绘
总体设计〔静态模型、物理模型〕：类图、对象图、包图、组件图、部署图〔配置图〕

Rational Rose经典教程

Rational Roseindex一、Rational Rose是什么二、Rationla Rose有什么用三、Rose的核心——统一建模语言UML（1）、UML的发展历程 4（2）、UML(Unified Modeling Language) 的具体内容1、用例图2、类图3、包图4、序列图5、协作图6、状态图7、活动图8、构件图9、部署图四、使用Rational Rose进行数据库建模五、Rational Rose的一些使用技巧1、Units Control2、Import，Export3、Add-in Manager4、Workspace5、常用快捷键6、Autosize All7、Options的设置六、进一步学习阐明Rose在Rational产品系列中所处的位置和在整个开发流程中所起的作用，介绍R ose的核心——统一建模语言UML以及从Rose使用的角度进行交流。

一、Rational Rose是什么Rational Rose是Rational公司出品的基于UML的可视化建模工具。

当前市场上基于UML可视化建模的工具很多，例如有Microsoft的Visio2002，Oracle 的Designer2000，还有PlayCase 、CA BPWin、CA ERWin、Sybase PowerDesigner等等。

为什么要选择Rational Rose呢？这就不能不提到UML的三位创始人了，面向对象领域的大师级人物：Booch、Rumbaugh和Jacobson。

而这三位大师目前都在Rational公司担任首席工程师，既然UML是业界标准的可视化建模语言，那么选择Rational Rose的原因就不言而喻了。

而且Rose与Rational其他一系列的软件工程方面的产品的紧密集成使得Rose的可用性和扩展性更好。

上面从左至右是软件生命周期的四个典型环节，下面的配置管理和软件流程是贯穿整个软件生命周期的活动。

Rational Rose使用手册

可能用到的Rose模型图及元素业务用例、业务参与者、业务工人参与者、用例、关系参与者、用例、关系顺序图、协作图、状态图类图、交互图、状态机图构件图、关系类图、交互图、状态机图、构件图构件图部署图构件图、部署图
2 Rational Rose工具简介
2.1 Rational Rose 2003特性
SVGA兼容显卡（建议256色以上），分辨率 800×600，鼠标（建议两轮以上）
3 Rational Rose 2003企业版的安装
3.2 安装过程
– 安装向导（引导安装） – 安装主程序 – 配置许可协议
4 Rose应用程序界面
– Rose应用程序界面组成
• 应用程序窗口
– 显示载体
• 浏览器窗口
– Rose 2003分企业版、专业版和Rose Modeler三种版本
– Rose 2003支持的特性
• 表1.2
2 Rational Rose工具简介
2.2 Rose的基本功能
• 面向对象建模 • 用例分析 • 支持UML、COM、OMT和Booch’93 • 语义检查 • 支持可控的迭代开发 • 双向工程 • 支持多用户并行开发 • 可以与数据建模工具集成 • OLE链接、自动化 • 多平台可用性
2 Rational Rose工具简介
2.3 Rose的插件及插件程序管理器
– 插件程序管理器（Add-In Manager）
• 控制插件程序的状态：激活状态或非激活状态
3 Rational Rose 2003企业版的安装
3.1 系统要求
项目处理器内存硬盘空间其他
需求
150MHz以上奔腾兼容机 128MB（推荐128MB） 400MB（建议留出最小200MB的交换空间）

Rational Rose简介

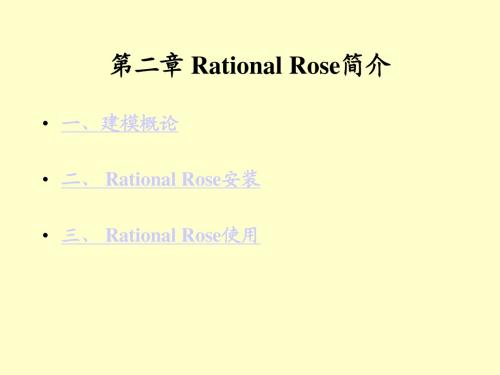

第二章 Rational Rose简介
• 一、建模概论 • 二、 Rational Rose安装 • 三、 Rational Rose使用
一、建模概论
Rose是美国的Rational公司的面向对象建模工具，利用这个工具，可以建立用UML描述的软件系统的模型，而且可以自动生成和维护C++、Java、 VB和Oracle等语言和系统的代码。Rational Rose包括了统一建模语言（UML），OOSE及OMT。其中统一建模语言（UML）由Rational公司3位世界级面向对象技术专家Grady Booch、Ivar Jacobson 和Jim Rumbaugh通过对早期面向对象研究和设计方法的进一步扩展而得来的，它为可视化建模软件奠定了坚实的理论基础。
二、 Rational Rose的安装
• （1）安装Rose需要Windows 2000/Windows XP及其以上版本，并且如果是Windows 2000需确认已经安装了Server Pack2。 • （2）安装Rose，必须先得到Rose的安装包。建议购买Rational公司的正版软件，Rational现已被IBM 收购，成为IBM的分部，也可以通过其他途径下载 Rose的试用版。
• 3. 发布ห้องสมุดไป่ตู้型
可以把Rose建立的模型发布到Web，使得其他人都能够浏览模型。
三、 Rational Rose使用
Rational Rose 的最新版本为 2 0 0 3 版。启动 Rational Rose 2003，出现如图所示的启动画面。
• Rational Rose建模
• 1. 创建模型
Rose模型文件的扩展名是.mdl，要创建模型，需要完成下列步骤：（1）从菜单栏选择“File→New”，或单击标准工具栏中的“New”按钮；（2）弹出如图2-14所示的对话框，选择要用到的框架，单击“OK”按钮，或者“Cancel”按钮（表示不使用框架）。

rational rose 实验报告

rational rose 实验报告Rational Rose 实验报告引言：Rational Rose 是一款软件开发工具，被广泛应用于软件系统的设计和建模。

本文将对 Rational Rose 进行实验评估，并对其功能和使用体验进行综合分析。

一、Rational Rose 的概述Rational Rose 是由 IBM 公司开发的一款面向对象的软件开发工具。

它提供了一套完整的建模工具，使开发人员能够在软件开发的各个阶段进行模型构建、分析和设计。

Rational Rose 支持多种开发语言，包括 Java、C++、C# 等，适用于不同类型的软件项目。

二、Rational Rose 的功能特点1. 可视化建模：Rational Rose 提供了直观且易于使用的图形界面，开发人员可以通过拖拽和连接图形元素来构建模型。

这种可视化建模的方式使得软件设计更加直观和易于理解。

2. 支持多种图形表示：Rational Rose 支持多种图形表示方式，包括类图、用例图、活动图等。

每种图形表示方式都有其特定的用途，可以帮助开发人员更好地理解和描述系统的不同方面。

3. 自动代码生成：Rational Rose 可以根据模型自动生成代码，大大提高了开发效率。

开发人员只需在模型中定义好类、方法和属性等信息，Rational Rose 就可以根据这些信息自动生成相应的代码框架。

4. 可视化调试：Rational Rose 提供了可视化调试工具，可以帮助开发人员快速定位和修复代码中的错误。

通过在模型中添加断点和观察点，开发人员可以在调试过程中实时查看变量的值和代码的执行流程。

三、Rational Rose 的使用体验在实际使用 Rational Rose 进行软件开发的过程中，我们发现它具有以下优点和不足之处。

优点：1. 强大的建模能力：Rational Rose 提供了丰富的建模工具和图形表示方式，使得开发人员能够更好地理解和描述系统的结构和行为。

IBM Rational Rose 操作指南(上)

2.客户和系统管理员使用Use Case框图取得系统的高级视图，确定项目范围
3.项目管理员使用Use Case框图和文档分解项目
4.分析人员和客户使用Use Case文档了解系统提供的功能
5.技术作者使用Use Case文档编写用户手册和培训计划。
6.分析人员和开发人员使用Sequence和Collaboration框图了解系统的逻辑流程、系统中对象和对象间消息。
9. Deployment框图
描述网络的物理布局和各个组件的位置。
RUP（Rational Unified Process）的四个阶段和所使用的框图
1.开始
收集信息和进行概念验证。使用Business Use Case框图、Use Case框图。
2.细化
细化用例和作出结构性决策。分析、设计、编码和测试。使用Use Case框图、Activity框图、Sequence框图、Collaboration框图、Statechart框图、Component框图。
业务用例和用例并非一一对应。
3. Activity框图
描述工作流。
4. Sequence框图
显示用例的功能流程。框图顶部显示涉及的角色和对象，每个箭头表示角色与对象或对象与对象之间为完成所需功能而传递的消息。只显示对象而不显示类。
5. Collaboration框图
内容与Sequence相同，但表现形式不是按照时间顺序，而是根据对象平铺。
是一个用例的功能可以在另一个用例中使用。表示为虚箭头加<<include>>字样。
2.扩展关系
允许一个用例（可选）扩展另一个用例的功能。表示为虚箭头加<<extend>>字样。
3.泛化关系

Rational_Rose[UML建模]_教程+使用详细讲解

Rational Rose 简介Rose模型（包括所有框图、对象和其他模型元素）都保存在一个扩展名为.mdl的文件中。

1. 环境简介1.1 Rational Rose可视化环境组成Rose界面的五大部分是浏览器、文档工具、工具栏、框图窗口和日志。

见图1-1。

图1-1：Rose界面●浏览器：用于在模型中迅速漫游。

●文档工具：用于查看或更新模型元素的文档。

●工具栏：用于迅速访问常用命令。

●框图窗口：用于显示和编辑一个或几个UML框图。

●日志：用于查看错误信息和报告各个命令的结果。

1.2浏览器和视图浏览器是层次结构，用于在Rose模型中迅速漫游。

在浏览器中显示了模型中增加的一切，如参与者、用例、类、组件等等。

Rose浏览器见图1-2。

浏览器中包含四个视图：Use Case视图、Logical视图、Component视图和Deployment 视图。

点击每个视图的右键，选择new就可以看到这个视图所包含的一些模型元素。

图1-2：Rose浏览器1.3框图窗口在图1-3所示的框图窗口中，我们可以浏览模型中的一个或几个UML框图。

改变框图中的元素时，Rose自动更新浏览器。

同样用浏览器改变元素时，Rose自动更新相应框图。

这样，Rose就可以保证模型的一致性。

图1-3：框图窗口2.UML各类框图的建立2.1建立用例图use case diagram从用例图中我们可以看到系统干什么，与谁交互。

用例是系统提供的功能，参与者是系统与谁交互，参与者可以是人、系统或其他实体。

一个系统可以创建一个或多个用例图。

●创建用例图（图2-1-1）在浏览器的Use Case视图中，双击Main，让新的用例图显示在框图窗口中。

也可以新建一个包（右击Use Case视图，选择new→package，并命名），然后右击这个新建包的，选择new→use case diagram。

对系统总的用例一般画在Use Case视图中的Main里，如果一个系统可以创建多个用例图，则可以用包的形式来组织。

第一讲rational rose 概述

第 27 页
UML可视化建模工具Rational Rose
1.1.3关系及其应用
• 4 关系的扩展
• 常见的几种扩展关系 a.两个用例相似但丌完全相同时（如图） b.当要对多个额外情况逐一建模时，可以使用扩展关系，用一个独立的用例替代每个额外的情况 c.如果用例涵盖了所有的情况变化，则该用例将会变得十分复杂，应该考虑使用扩展关系
第 13 页
UML可视化建模工具Rational Rose
1.1.2 基本概念
• 1 参不者
– 定义
• 是直接不系统相互作用的系统、子系统或类的外部实体的抽象。它是用户所扮演的角色，是系统的用户。每个参不者定义了一个角色集合。通常，一个参不者可以代表一个人、一个计算机子系统、硬件设备或者时间等角色。典型的参不者如销售部经理、销售员和结帐系统。
第 25 页
UML可视化建模工具Rational Rose
1.1.3 关系及其应用
• 3 泛化关系
用例乊间的泛化关系
参不者乊间的泛化关系
第 26 页
UML可视化建模工具Rational Rose
1.1.3关系及其应用
• 4 关系的扩展
– 1）扩展关系
• 扩展关系可以放置在所有的关系上，大多数扩展构造型都放置在依赖关系和关联关系上 • 扩展关系用带箭头的虚线表示，沿线上加一个用双尖括号括起来的 “extend”
第 17 页
UML可视化建模工具Rational Rose
1.1.2 基本概念
• 3 事件流
– 事件流是用例完成需求行为的事件描述。 – 事件流的目的是建立用例中逻辑流程的文档，详细描述系统用户的工作和系统本身的工作，既包括正常状态下系统完成需求行为的事件，也包括在其他状态下丌能完成需求行为的事件。 – 事件流通常包括：
