粗铜的火法精炼技术

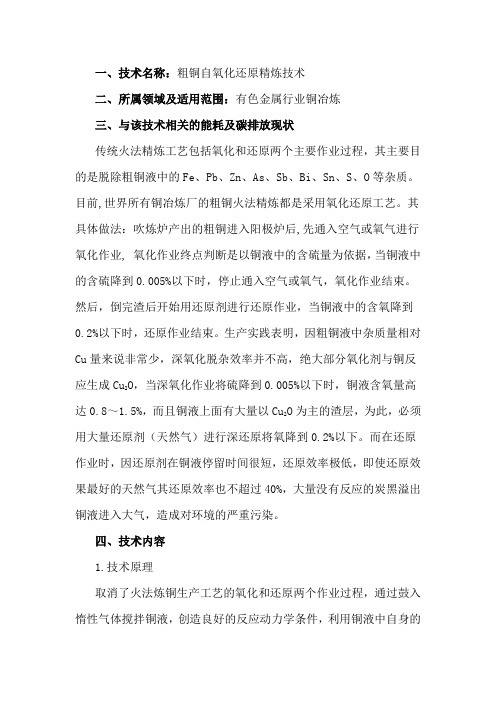

一、技术名称：粗铜自氧化还原精炼技术二、所属领域及适用范围：有色金属行业铜冶炼三、与该技术相关的能耗及碳排放现状传统火法精炼工艺包括氧化和还原两个主要作业过程，其主要目的是脱除粗铜液中的Fe、Pb、Zn、As、Sb、Bi、Sn、S、O等杂质。

目前,世界所有铜冶炼厂的粗铜火法精炼都是采用氧化还原工艺。

其具体做法：吹炼炉产出的粗铜进入阳极炉后,先通入空气或氧气进行氧化作业, 氧化作业终点判断是以铜液中的含硫量为依据，当铜液中的含硫降到0.005%以下时，停止通入空气或氧气，氧化作业结束。

然后，倒完渣后开始用还原剂进行还原作业，当铜液中的含氧降到0.2%以下时，还原作业结束。

生产实践表明，因粗铜液中杂质量相对Cu量来说非常少，深氧化脱杂效率并不高，绝大部分氧化剂与铜反应生成Cu2O，当深氧化作业将硫降到0.005%以下时，铜液含氧量高达0.8～1.5%，而且铜液上面有大量以Cu2O为主的渣层，为此，必须用大量还原剂（天然气）进行深还原将氧降到0.2%以下。

而在还原作业时，因还原剂在铜液停留时间很短，还原效率极低，即使还原效果最好的天然气其还原效率也不超过40%，大量没有反应的炭黑溢出铜液进入大气，造成对环境的严重污染。

四、技术内容1.技术原理取消了火法炼铜生产工艺的氧化和还原两个作业过程，通过鼓入惰性气体搅拌铜液，创造良好的反应动力学条件，利用铜液中自身的氧和杂质反应，达到一步脱杂除氧的目的；实现了还原剂(天然气)的零消耗，不仅节约了能源，而且从根本上解决了粗铜火法精炼普遍存在的黑烟污染和二氧化碳排放问题。

2.关键技术（1）吹炼炉粗铜终点控制技术；（2）惰性气体搅拌传质传热技术。

3.工艺流程传统粗铜精炼技术与粗铜自氧化还原精炼技术的工艺流程对比见图1、图2。

图1传统火法精炼工艺流程图图2新火法精炼工艺流程图五、主要技术指标（1）产出的阳极板Cu≥99.5%、S≤0.005%、O≤0.2%；（2）火法精炼时间由原来的10h以上降至1h以内；（3）还原天然气消耗量为0。

粗铜火法精炼工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!粗铜火法精炼工艺流程。

1. 熔炉准备。

预热熔炉和吹风口。

加入溶剂铜（高品位粗铜）。

阳极铜的生产工艺——火法
一、铜精矿熔炼
铜精矿熔炼是阳极铜生产的第一步，主要目的是将铜精矿中的有价成分最大限度地提取出来，形成粗铜。

这个过程通常在高温和有还原气氛的条件下进行，使用的设备为反射炉或电炉。

铜精矿熔炼的主要化学反应是将铜的硫化物氧化物还原为金属铜，同时分离其他杂质。

二、吹炼
在粗铜的制备完成后，需要进行吹炼以进一步从粗铜中去除杂质。

吹炼过程在转炉中进行，通过鼓入空气或富氧空气，使粗铜中的杂质氧化并从铜液中分离。

在吹炼过程中，部分铜也会被氧化，但随后会在还原阶段被还原回金属铜。

三、火法精炼
火法精炼的主要目的是进一步去除铜中的杂质，使铜的纯度达到电解精炼的要求。

这个过程通常在高温和有还原气氛的条件下进行，使用的设备为反射炉。

火法精炼过程中，会向铜液中加入特定的熔剂，以去除铜中的杂质。

然后通过液态金属的静置、分层和结晶，将高纯度的铜从液态金属中分离出来。

四、电解精炼
电解精炼是生产高纯度阳极铜的最后一道工序。

经过火法精炼的铜液被倒入电解槽中，通过电解过程将铜从铜液中
析出，形成阳极铜。

在这个过程中，阳极铜中的杂质会以沉淀物的形式留在电解液中，而纯度较高的铜则会作为阳极被析出。

电解精炼能够进一步降低阳极铜中的杂质含量，提高其纯度。

粗铜的火法精炼书山有路勤为径，学海无涯苦作舟粗铜的火法精炼铜锍吹炼产出的粗铜含有较高的硫、氧和其他一些杂质，如铁、钴、锌、铅、锡、镍、砷、锑、铅等，此外还有含有硒、碲、锗、金、银等稀有元素和贵金属，其总含量可达0.5%～2%。

为除去粗铜中的杂质和回收贵金属等有价元素，应将粗铜进行火法精炼和电解精练。

火法精炼只能将对氧亲和力较大的杂质除到一定的程度，而贵金属仍留于火法精炼铜中。

粗铜火法精炼的目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

在火法精炼时，由于铜是主体，杂质浓度很低，故铜首先被氧化：4[Cu]＋O2＝2[Cu2O] 生成的氧化亚铜溶于铜熔体中，将铜液中的杂质Me 氧化：[Cu2O]＋[Me]＝2[Cu]＋（MeO）欲使杂质残留于铜液中的极限浓度最低，应控制以下因素：（1）氧化亚铜始终保持饱和状态；（2）降低杂质氧化物的活度；（3）温度不宜太高。

粗铜火法精炼多采用固定式精炼炉、回转式精炼炉，也还有倾动式精炼炉。

表1 和表2 列出了国内外一些火法精炼过程的指标。

表1 国内火法精炼技术经济指标（一）厂别铜精炼回收率/%铜精炼真收率/%床能率/t·（m2·d）－1 燃料还原剂种类单耗/kg·t－1 种类单耗/kg·t－1 鑫冶（上海）99.9199.28.28 重油80～90 重油6 白银99.6958～12 重油70～90 重油8 云冶99.898.74 重油87 木炭粉13 重冶99.698.54.36 天然气167m3/t 柴油11 株冶99.797 重油90～110 重油10～20 广冶99.0296.83.1 重油180 重油6 贵冶99 重油50～60 液化石油气4～6 大冶98 重油42 重油5～6 表1 国内火法精炼技术经济指标（二）厂别烟气废热利用每炉还原时间/h 渣率/%渣含铜/%电耗/kW·h·t－1 水耗/t·t－1 铸模消耗/个·t－1（阳极）利用方式利用率/%鑫冶（上海）锅炉空气预热器生产蒸汽热风621.50.5～0.610～30301.8 铸铁120。

第二章铜火法精炼的基本原理第一节铜火法精炼的化学基础粗铜的火法精炼，是在精炼炉中将固体粗铜熔化（或熔体装料），然后向熔体铜中通入空气，使其中对氧亲和力较大的杂质如锌、铁，铅、锡，砷、锑、镍等发生氧化，以氧化物的形态浮于铜液表面形成炉渣，或挥发进入炉气而除去的过程。

残留在铜液中的氧，经还原脱去后，即可浇铸成为电解精炼用的阳极板或火法精炼的精钢锭。

通入铜熔体中的空气，首先与占熔体中绝大多数的铜发生氧化作用，其反应式如下；4Cu +O2 =2Cu2O所生成的氧化亚铜(Cu2O)立即溶解于铜熔体中。

氧化亚铜在铜熔体种的溶解度，随温度的升高而增加，如．温度(℃) 1100 1150 1200溶解度(%) 5 8.3 12,4溶解在铜熔体中的氧化亚铜与铜中呈杂质形态存在的其他金属接触时，出于铜对氧的亲和力比许多金属杂质对氧亲和力小，所以氧化亚铜中的氧，便被这些金属杂质夺去．Cu2O+Me=MeO十2Cu式中Me代表金属杂质．从上式可以看出：当铜熔体中的氧化亚铜浓度愈高时，则与杂质碰撞的机会就愈多，从而使杂质发生氧化而除去的可能件也愈大。

铜精炼作业也就愈完全。

实践证明，为了更迅速彻底地除去铜中杂质，应力求氧化亚铜在铜熔体中的溶解达到饱和程度，并提高炉温。

以增加氧化亚铜在铜熔体中的溶解度。

但铜熔体在高温时饱和氧化亚铜愈多，虽对杂质的除去有利，却在脱氧还原时需要消耗更多的还原剂，延长还原时间，所以对整个作业来说仍然是不利的。

因此，为了避免铜液的过度氧化，要求氧化期铜熔体的温度，以控制在1150~1170℃为宜。

显然，铜熔体表面上的杂质，以及少部分在熔体内的杂质能被炉气或鼓入熔体中的空气泡所直接氧化。

但这种直接的氧化作用，对含量较少的杂质或较难氧化的杂质，毕竟由于反应物质的接触机会少而只有次要的意义。

所以，在粗铜的氧化精炼过程中，杂质的氧化，主要是与溶解在铜中的氧化亚铜的相互反应而实现的，在这种情况下，氧化亚铜起着将空气中的氧输送给杂质的传递作用。

粗铜的火法精炼工艺1概述1.1阳极炉精炼的目的粗铜火法精炼的任务是除去一部分杂质，目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚度均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

1.2阳极炉精炼的过程描述转炉产出的粗铜装入粗铜包子，用液体吊车倒入阳极炉内，先通入压缩空气使之产生氧化反应，氧化结束后扒出炉渣，开始通入还原剂使之产生还原反应，还原结束后开始浇铸，精炼过程采用重油做燃料。

阳极板的双圆盘定量浇铸系统是由程序来自动控制的。

产生的烟气经过空气换热器冷却后经排空。

1.3阳极炉精炼的工艺流程2粗铜火法精炼原理粗铜的火法精炼包括氧化与还原两个主要过程。

粗铜的火法精炼通常是在1150～1250℃的温度下，先向铜熔体中鼓入空气，使铜熔体中的杂质与空气中的氧发生氧化反应，以金属氧化物MO形态进入渣中，然后用碳氢还原剂将熔解在铜的氧出去，最后浇铸成合格的阳极送去电解精炼。

2.1阳极炉精炼氧化原理及主要物理化学变化阳极炉氧化精炼是在1150～1200℃的高温下，将空压风鼓入熔铜中，由于铜液中大多数杂质对氧的亲合力都大于铜对氧的亲合力，且多数杂质氧化物在铜水中的溶解度很小，当空气中的氧通入铜熔体中便优先将杂质氧化除去。

脱硫是在氧化过程中进行的。

向铜熔体中鼓入空气时，除了O2直接氧化熔铜中的硫产生SO2之外，氧亦熔于铜中。

但熔体中铜占绝大多数，而杂质占极少数，按质量作用定律，优先反应的是铜的大量氧化：4Cu+O2=2Cu2O所生成的Cu2O 溶解于铜水中，其溶解度随温度升高而增大。

1100℃，溶解的Cu2O=5%，相应的O2=0.56%1150℃，溶解的Cu2O=8.3%，相应的O2=0.92%1200℃，溶解的Cu2O=12.4%，相应的O2=1.38%1250℃，溶解的Cu2O=13.1%，相应的O2=1.53% 500℃1083℃20406080100Cu 重量% CuO700℃900℃1065℃1200℃1230℃3.4712.41300℃当Cu2O 含量超过该温度下的溶解度时，则熔体分为两层，下层是饱和了Cu2O 的铜液相，上层是饱和了铜的Cu2O 液相。

书山有路勤为径，学海无涯苦作舟粗铜的火法精炼铜锍吹炼产出的粗铜含有较高的硫、氧和其他一些杂质，如铁、钴、锌、铅、锡、镍、砷、锑、铅等，此外还有含有硒、碲、锗、金、银等稀有元素和贵金属，其总含量可达0.5%～2%。

为除去粗铜中的杂质和回收贵金属等有价元素，应将粗铜进行火法精炼和电解精练。

火法精炼只能将对氧亲和力较大的杂质除到一定的程度，而贵金属仍留于火法精炼铜中。

粗铜火法精炼的目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

在火法精炼时，由于铜是主体，杂质浓度很低，故铜首先被氧化：4[Cu]＋O2＝2[Cu2O] 生成的氧化亚铜溶于铜熔体中，将铜液中的杂质Me 氧化：[Cu2O]＋[Me]＝2[Cu]＋（MeO）欲使杂质残留于铜液中的极限浓度最低，应控制以下因素：（1）氧化亚铜始终保持饱和状态；（2）降低杂质氧化物的活度；（3）温度不宜太高。

粗铜火法精炼多采用固定式精炼炉、回转式精炼炉，也还有倾动式精炼炉。

表1 和表2 列出了国内外一些火法精炼过程的指标。

表1 国内火法精炼技术经济指标（一）厂别铜精炼回收率/%铜精炼真收率/%床能率/t·（m2·d）－1 燃料还原剂种类单耗/kg·t－1 种类单耗/kg·t－1 鑫冶（上海）99.9199.28.28 重油80～90 重油6 白银99.6958～12 重油70～90 重油8 云冶99.898.74 重油87 木炭粉13 重冶99.698.54.36 天然气167m3/t 柴油11 株冶99.797 重油90～110 重油10～20 广冶99.0296.83.1 重油180 重油6 贵冶99 重油50～60 液化石油气4～6 大冶98 重油42 重油5～6 表1 国内火法精炼技术经济指标（二）厂别烟气废热利用每炉还原时间/h 渣率/%渣含铜/%电耗/kW·h·t－1 水耗/t·t－1 铸模消耗/个·t－1（阳极）利用方式利用率/%鑫冶（上海）锅炉空气预热器生产蒸汽热风621.50.5～0.610～30301.8 铸铁120。

铜火法精炼和湿法精炼铜火法火法精炼是利用某些杂质对氧的亲和力大于铜，而其氧化物又不溶于铜液等性质，通过氧化造渣或挥发除去。

其过程是将液态铜加入精炼炉升温或固态铜料加入炉内熔化，然后向铜液中鼓风氧化，使杂质挥发、造渣；扒出炉渣后，用插入青木或向铜液中注入重油、石油气或氨等方法还原其中的氧化铜。

还原过程中用木炭或焦炭覆盖铜液表面，以防再氧化。

精炼后可铸成点解精炼所用的铜阳极或铜锭。

精炼炉渣含铜较高，可返回转炉处理。

精炼作业在反射炉或回转精炉内进行。

火法精炼的产品叫火精铜，一般含铜99.5%以上。

火精铜中常含有金、银等贵金属和少量杂质，通常要进行电解精炼。

若金、银和有害杂质含量很少，可直接铸成商品铜锭。

粗铜火法精炼主要由鼓风氧化和重油还原两个操作环节构成。

铜中有害杂质除去的程度主要取决于氧化过程，而铜中氧的排除程度则取决于还原程度。

1.氧化过程由于粗铜含铜98%以上，所以在氧化过程中，首先是铜的氧化：4Cu+O2=2Cu2O生成的Cu2O溶解于铜液，在操作温度1373~1523K条件下，Cu2O在铜中的杂质金属(Me)发生反应：Cu2O +Me=2Cu+MeO反映平衡常数：K=[MeO]*[Cu]/[Cu2O][Me]因为MeO在铜里溶解度小，很容易饱和；而铜的浓度更大，杂质氧化时几乎不发生变化，故都可视为常数，因此K*=[Me]/[Cu2O]所以，Cu2O的浓度越大，杂质金属Me的浓度就越小。

因此，为了迅速完成地出去铜中的杂质，必须使铜液中Cu2O的浓度达到饱和。

升高温度可以增加铜液中Cu2O的浓度，但温度太高会使燃料消耗增加，也会使下一步还原时间延长，所以氧化期间温度以1373~1423K为宜。

此时Cu2O的饱和浓度为6%-8%。

氧化除杂质时，为了减少铜的损失和提高过程效率，常加入各种溶剂如石英砂，石灰和苏打等，使各种杂质生成硅酸铅、砷酸钙等造渣除去。

脱硫是在氧化精炼最后进行，这是因为有其他对氧亲和势力的金属时，铜的硫化物不易被氧化，但只要氧化除杂质金属结束，立即就会发生剧烈的相互反应，放出SO2: CuS+2Cu2O=6Cu+SO2这时铜水出现沸腾现象，称为“铜雨”。

2 基本过程铜火法精炼包括氧化脱硫等杂质和还原脱氧两个基本过程。

氧化过程又称氧化精炼期，主要是脱除粗铜中的硫、铁、铅、锌、镍、砷、锑、锡和秘等杂质。

熔池中待精炼熔体质量的98%以上是铜，所以氧化过程一开始，首先是铜被鼓入熔池的空气中的氧所氧化: 4Cu+O2一2Cu2O 生成的Cu2O溶解于铜液中，在操作温度1373一1523K条件下，CuZO在铜中溶解度为6%一13%。

铜中杂质金属(Me)遇溶解在铜液中的Cu2O时便发生反应: Cu2O+Me——MeO十2Cu 由于MeO在铜中溶解度很小，而铜的浓度在杂质氧化时几乎不发生变化，可视为常数，上式的反应平衡常数为:K=〔Cu2O〕〔Me，〕K‘或〔Me‘〕〔Cu2O〕式中表明，Cu2O的浓度越高，杂质金属的浓度就越小，被除去的杂质就越多。

从节约嫉料和不延长下一步还原过程所需时间等综合因素出发，氧化过程温度控制在1373~1423K时，eu2o的饱和浓度约为6%~s%。

氧化精炼期通常还要加入石英砂、石灰和苏打等熔剂，以使铁、铅、砷、锑等杂质氧化后造渣除去。

除硫是在氧化过程的后期完成。

因为在有对氧的亲和势较大的金属杂质存在时，铜的硫化物不易氧化，而一旦金属杂质氧化结束，铜中硫的氧化反应会剧烈进行: 〔S〕e。

+2〔O〕eu一502(g) 反应平衡常数为: p阳。

氧化精炼末期铜液含氧约0.6%，1373K时的反应平衡常数K值为90,气相中户、2在3. ZkPa左右，由此计算铜液中含硫量可以降到0.001%。

铜液中以Cu2O 形态存在的氧在下一步还原过程中除去。

还原过程又称还原精炼期。

用重油、丙烷等还原剂将CuZO还原成金属铜，使铜中氧含量降到0.05% ~0.10%的过程。

重油等还原剂受热裂解为HZ、CO、C等成分，还原反应为: Cu2O十H2—2Cu+H2O Cu:O+CO—2Cu+CO2Cu2O+C一2Cu+CO 还原精炼期的终点控制十分重要，如过还原，氢气在铜液中的溶解量会急剧增加，在浇铸铜阳极板时析出，使阳极板多孔;而还原不足时，就不能产生一定量的水蒸气，以抵消铜冷凝时的体积收缩部分，降低了阳极板的物理规格，同样不利。

铜精炼工艺操作规程1、工艺原理一般粗铜含有 0.5~1.5%的杂质，紫杂铜含有 1~5%的杂质。

这些杂质的存在，使铜的抗腐性弱，机械性能差，导热、导电率低，不适合机械加工及电气工业的应用。

火法精炼主要是将金、银等贵重金属以外的杂质含量降低到相应限度，以满足电解精炼的要求。

火法精炼是将粗铜、紫杂铜装入精炼炉内熔化后，向熔体铜内通入空气，使其中对氧亲和力较大的杂质 Zn 、Fe 、Pb 、Sn 、As 、S 等发生氧化，以氧化物的形态与参加炉内的熔剂发生氧化反响，于铜液外表形成炉渣，或挥发进入炉气而除去。

残留在铜液中的氧，经复原脱去后，即可浇铸成电解精炼用的阳极板。

因此，铜火法精炼可分成以下两个主要反响阶段： 1.1 氧化阶段在 1160℃的温度条件下，使铜液中的杂质发生氧化而除去。

主要反响式： 4Cu+O =2Cu O22Cu O+Me=2 Cu+MeO2MeO+SiO = Me O·SiO222Cu 2O+ Cu 2S=6 Cu+SO ↑21.2 复原阶段经氧化后铜熔体约含有 8%左右的氧，需进展复原以脱除铜熔体中的氧。

其主要反响式〔用煤粉作复原剂〕：Cu O+C=2 Cu+CO24 Cu2O+CH4=8 Cu+CO2+2 H O2Cu O+CO=2 Cu+CO2 2Cu O+H =2 Cu + H O2 2 26Cu O+2C H =12 Cu+2CO+m H + 2CO2 2 m 22 2、工艺流程3、主要工艺设备一览表序号 设备名称规格型号数 量主要技术参数 备注69-12-8D7空气压缩机 3LA-16/3.5风量 6763-7981m 3/h3 风 压 21732-21947Pa打气量 16m 3/min 4出口压力 0.35MPa75Kw电机 75 Kw冷却水泵JS80-65-160配 用 电 机 Y132S -2 282扬 程 28m 流 量 7.5 Kw50m 3/h热水泵 JS100-65-250扬 程 20m 流 量 配 用 电 机 Y132S-4 9250m 3/h7.5 Kw10 贮油罐200m 32 Φ 6500*6800玻璃钢冷塔80,100t桓台宏玉玻璃钢生产11 212 切割机J3G-400 113 电焊机BX1-3002沟通 〔打〕齿轮流量 33.3L/minY100 L 2-42.2 Kw14油泵KCB-33.3 41.45MPa(卸)齿轮流量 300L/minY132 M 2-615 油泵KCB-300 20.36MPa5.5Kw1 铜阳极 精炼炉炉 膛 4900*2600 4 容量：60-75t 熔池面积：13 ㎡ 燃料：煤焦油最大熔池深度：680㎜ 2 圆盘浇铸机Φ 8600-9000 铸模 18-20 块 配用电机㎜ 2 浇铸速度 100 块/时 2.2Kw 3 地轨加料机 自制 2加料力量 1t/次电动单梁桥式起重量 3-5 吨 Zd 41-4 14 起重机6 电机 7.5 Kw起重量 2.5t5 卷扬机 JJK 20 平均绳速 25m/min Y100L1-42.2Kw风机9-12 风量 7133m 3/h 55Kw2 风压 16729Pa4、工艺技术条件4.1铜阳极板技术标准4.1.1铜阳极板的化学成分Cu≥99.0%～99.5% As ≤0.09%Sb ≤0.02%Bi ≤0.02% Zn≤0.02%Fe≤0.05%Pb≤0.15%Ni≤0.25%S≤0.05% 4.1.2.1 每块阳极板的重量为200±20Kg(外购板±5Kg)〔鹏辉〕；每块铜阳极板的重量 265Kg,每块重量允差±5Kg。

粗铜的火法精炼工艺1概述1.1阳极炉精炼的目的粗铜火法精炼的任务是除去一部分杂质，目的是为电解精炼提供合乎要求的阳极铜，并浇铸成表面平整、厚度均匀、致密的阳极板，以保证电解铜的质量和降低电解精炼的成本。

1.2阳极炉精炼的过程描述转炉产出的粗铜装入粗铜包子，用液体吊车倒入阳极炉内，先通入压缩空气使之产生氧化反应，氧化结束后扒出炉渣，开始通入还原剂使之产生还原反应，还原结束后开始浇铸，精炼过程采用重油做燃料。

阳极板的双圆盘定量浇铸系统是由程序来自动控制的。

产生的烟气经过空气换热器冷却后经排空。

1.3阳极炉精炼的工艺流程2粗铜火法精炼原理粗铜的火法精炼包括氧化与还原两个主要过程。

粗铜的火法精炼通常是在1150～1250℃的温度下，先向铜熔体中鼓入空气，使铜熔体中的杂质与空气中的氧发生氧化反应，以金属氧化物MO形态进入渣中，然后用碳氢还原剂将熔解在铜的氧出去，最后浇铸成合格的阳极送去电解精炼。

2.1阳极炉精炼氧化原理及主要物理化学变化阳极炉氧化精炼是在1150～1200℃的高温下，将空压风鼓入熔铜中，由于铜液中大多数杂质对氧的亲合力都大于铜对氧的亲合力，且多数杂质氧化物在铜水中的溶解度很小，当空气中的氧通入铜熔体中便优先将杂质氧化除去。

脱硫是在氧化过程中进行的。

向铜熔体中鼓入空气时，除了O2直接氧化熔铜中的硫产生SO2之外，氧亦熔于铜中。

但熔体中铜占绝大多数，而杂质占极少数，按质量作用定律，优先反应的是铜的大量氧化：4Cu+O2=2Cu2O所生成的Cu2O 溶解于铜水中，其溶解度随温度升高而增大。

1100℃，溶解的Cu2O=5%，相应的O2=0.56%1150℃，溶解的Cu2O=8.3%，相应的O2=0.92%1200℃，溶解的Cu2O=12.4%，相应的O2=1.38%1250℃，溶解的Cu2O=13.1%，相应的O2=1.53% 500℃1083℃20406080100Cu 重量% CuO700℃900℃1065℃1200℃1230℃3.4712.41300℃当Cu2O 含量超过该温度下的溶解度时，则熔体分为两层，下层是饱和了Cu2O 的铜液相，上层是饱和了铜的Cu2O 液相。

粗铜火法精炼的技术控制条件
粗铜火法精炼的技术控制条件包括：
1.炉料质量控制：应选用合适的炉料，控制其含铁量、硫含量、水分、颗粒大小等指标，确保其达到生产要求。

2.氧化还原条件控制：炉料与氧气的相互作用会产生一系列的氧化还原反应，应控制氧气的流量和炉内氧气分布，使氧气与炉料均匀接触，同时控制炉料加入的速度和方式，以确保氧化反应和还原反应的平衡。

3.温度控制：控制炉内温度是保证精炼工艺质量稳定的关键，应根据生产要求调整炉内温度，保持其在合适的范围内波动。

4.操作工艺控制：操作工艺的规范和流程的严格把控，能够保证整个生产过程的稳定性，应根据作业要求进行操作，确保整个生产过程的操作规范和流程的严格。
