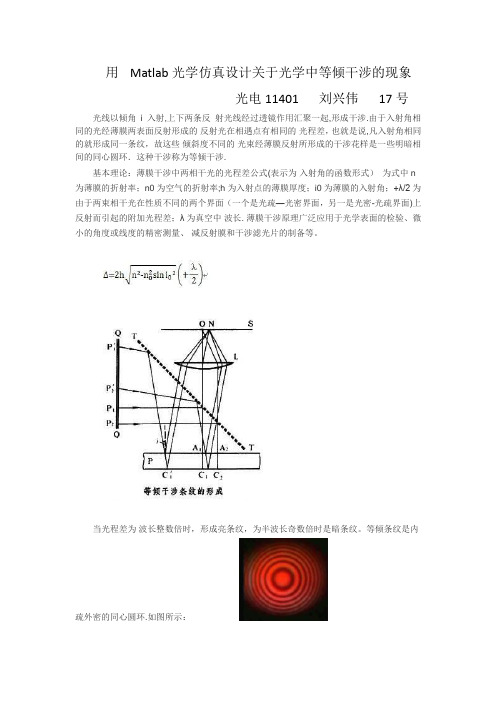

用Matlab光学仿真设计关于光学中等倾干涉的现象光电11401 刘兴伟17号光线以倾角i入射,上下两条反射光线经过透镜作用汇聚一起,形成干涉.由于入射角相同的光经薄膜两表面反射形成的反射光在相遇点有相同的光程差，也就是说,凡入射角相同的就形成同一条纹，故这些倾斜度不同的光束经薄膜反射所形成的干涉花样是一些明暗相间的同心圆环．这种干涉称为等倾干涉.基本理论：薄膜干涉中两相干光的光程差公式(表示为入射角的函数形式）为式中n 为薄膜的折射率；n0为空气的折射率;h为入射点的薄膜厚度；i0为薄膜的入射角；+λ/2为由于两束相干光在性质不同的两个界面（一个是光疏—光密界面，另一是光密-光疏界面)上反射而引起的附加光程差；λ为真空中波长. 薄膜干涉原理广泛应用于光学表面的检验、微小的角度或线度的精密测量、减反射膜和干涉滤光片的制备等。
当光程差为波长整数倍时，形成亮条纹，为半波长奇数倍时是暗条纹。
等倾条纹是内疏外密的同心圆环.如图所示：设计程序如下：为了方便计算，这里假设光波为垂直入射到薄膜上，并且设光源波长为450nm。
薄膜的厚度魏0。
35nm，透镜焦距为0.25m。
通过matlab编程计算获得等倾干涉二维和三维光强分别如图所示。
二维图像三维图像设计程序如下:F=0。
25；Lambda=450＊10e—9;d=3。
5＊10e-4;Theta=0.15；rMax=f＊tan(theta/2）;N=451；For i=1：Nx(i）=（i-1)*rMax/(N-1）—rMax；For j=1:Ny(i）=(i-1)*rMax/（N—1)-rMax；r（i,j)=sqrt（x（i）^2+y（j）^2;delta(i，j）=2＊d/sqrt（1+r（i，j）^2/f^2); Phi（i,j）=2*pi＊delta（i，j）/lambda；B（i，j）=4*cos（Phi(i，j）/2)^2;endendNCLevels=255;Br=(B/4.0)*NCLevels；figure（1)；image（x,y，Br)；Colormap（gray(NCLevels))；axis sqare;Figure（2）;mesh(x,y,Br)；Calormap（gray(NCLevels）);Axis square;。
基于Matlab的光学实验仿真一、本文概述随着科技的快速发展，计算机仿真技术已成为科学研究、教学实验以及工程应用等领域中不可或缺的一部分。
在光学实验中，仿真技术能够模拟出真实的光学现象，帮助研究者深入理解光学原理，优化实验设计，提高实验效率。
本文旨在探讨基于Matlab的光学实验仿真方法，分析Matlab在光学实验仿真中的优势和应用，并通过具体案例展示其在光学实验仿真中的实际应用效果。
通过本文的阐述，读者将能够了解Matlab在光学实验仿真中的重要作用，掌握基于Matlab的光学实验仿真方法，从而更好地应用仿真技术服务于光学研究和实验。
二、Matlab基础知识Matlab，全称为Matrix Laboratory，是一款由美国MathWorks公司出品的商业数学软件，主要用于算法开发、数据可视化、数据分析以及数值计算等领域。
Matlab以其强大的矩阵计算能力和丰富的函数库，在光学实验仿真领域具有广泛的应用。
Matlab中的变量无需预先声明，可以直接使用。
变量的命名规则相对简单，以字母开头，后面可以跟字母、数字或下划线。
Matlab支持多种数据类型，包括数值型（整数和浮点数）、字符型、逻辑型、结构体、单元数组和元胞数组等。
Matlab的核心是矩阵运算，它支持多维数组和矩阵的创建和操作。
用户可以使用方括号 [] 来创建数组或矩阵，通过索引访问和修改数组元素。
Matlab还提供了大量用于矩阵运算的函数，如矩阵乘法、矩阵转置、矩阵求逆等。
Matlab具有强大的数据可视化功能，可以绘制各种二维和三维图形。
在光学实验仿真中，常用的图形包括曲线图、散点图、柱状图、表面图和体积图等。
用户可以使用plot、scatter、bar、surf和volume 等函数来创建这些图形。
Matlab支持多种控制流结构，如条件语句（if-else）、循环语句（for、while）和开关语句（switch）。
这些控制流结构可以帮助用户编写复杂的算法和程序。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是物理学、光学工程和光学科学等领域中重要的研究手段。
然而，实际的光学实验通常涉及到复杂的光路设计和精密的仪器设备，实验成本高、周期长。
因此，通过基于Matlab的光学实验仿真来模拟光学实验，不仅能够为研究提供更方便的实验条件，而且还可以帮助科研人员更深入地理解和掌握光学原理。
本文将介绍基于Matlab的光学实验仿真的实现方法和应用实例。
二、Matlab在光学实验仿真中的应用Matlab作为一种强大的数学计算软件，在光学实验仿真中具有广泛的应用。
其强大的矩阵运算能力、图像处理能力和数值模拟能力为光学仿真提供了坚实的数学基础。
1. 矩阵运算与光线传播Matlab的矩阵运算功能可用于模拟光线传播过程。
例如，光线在空间中的传播可以通过矩阵的变换实现，包括偏振、折射、反射等过程。
通过构建相应的矩阵模型，可以实现对光线传播过程的精确模拟。
2. 图像处理与光场分布Matlab的图像处理功能可用于模拟光场分布和光束传播。
例如，通过傅里叶变换和波前重建等方法，可以模拟出光束在空间中的传播过程和光场分布情况，从而为光学设计提供参考。
3. 数值模拟与实验设计Matlab的数值模拟功能可用于设计光学实验方案和优化实验参数。
通过构建光学系统的数学模型，可以模拟出实验过程中的各种现象和结果，从而为实验设计提供依据。
此外，Matlab还可以用于分析实验数据和优化实验参数，提高实验的准确性和效率。
三、基于Matlab的光学实验仿真实现方法基于Matlab的光学实验仿真实现方法主要包括以下几个步骤：1. 建立光学系统的数学模型根据实际的光学系统，建立相应的数学模型。
这包括光路设计、光学元件的参数、光束的传播等。
2. 编写仿真程序根据建立的数学模型，编写Matlab仿真程序。
这包括矩阵运算、图像处理和数值模拟等步骤。
在编写程序时，需要注意程序的精度和效率，确保仿真的准确性。
3. 运行仿真程序并分析结果运行仿真程序后，可以得到光束传播的模拟结果和光场分布等信息。
MATLAB仿真在光学原理中的应用1. 简介光学是研究光的产生、传播、照明及检测等现象和规律的科学，它在物理学、医学、通信等领域有着重要的应用。
随着计算机科学和数值计算的发展，MATLAB作为一种强大的科学计算软件，被广泛应用于光学原理的仿真和分析中，为光学研究提供了有力的工具和方法。
本文将介绍MATLAB仿真在光学原理中的应用，并通过列举几个典型例子来说明MATLAB在解决光学问题上的优势。
2. 光的传播仿真光的传播是光学研究中的重要内容，MATLAB可以通过数值模拟的方法来进行光的传播仿真。
以下是一些常见的光传播仿真的应用：•光线传播仿真：通过计算光线在不同介质中的折射、反射和衍射等规律，可以模拟光在复杂光学系统中的传播过程。
•光束传输仿真：通过建立传输矩阵或使用波前传输函数等方法，可以模拟光束在光学元件中的传输过程，如透镜、棱镜等。
•光纤传输仿真：通过数值模拟光在光纤中的传播过程，可以分析光纤的传输损耗、模式耦合和色散等问题。
MATLAB提供了许多函数和工具箱，如光学工具箱、光纤工具箱等，可以方便地进行光传播仿真和分析。
3. 光学成像仿真光学成像是光学研究中的重要应用之一，MATLAB可以用于模拟和分析光学成像过程。
以下是一些常见的光学成像仿真的应用：•几何光学成像仿真：根据几何光学理论，可以通过模拟光线的传播和聚焦过程来分析光学成像的特性，如像差、焦距和倍率等。
•衍射光学成像仿真：通过衍射理论和数值计算，可以模拟光的衍射和干涉效应对光学成像的影响，如衍射限制和分辨率等。
•光学投影仿真：通过模拟光束、透镜和光阑等光学元件的组合和调节，可以分析光学投影系统的成像质量和变换特性。
MATLAB提供了丰富的函数和工具箱，如图像处理工具箱、计算光学工具箱等，可以方便地进行光学成像仿真和分析。
4. 激光光学仿真激光是光学研究中的一个重要分支，MATLAB可以用于模拟和分析激光的特性和应用。
以下是一些常见的激光光学仿真的应用：•激光器仿真：通过建立激光器的数学模型和模拟激光的发射过程，可以分析激光器的输出特性和光束质量等。
工程光学仿真实验报告1、杨氏双缝干涉实验（1）杨氏干涉模型屏图, 0（1-8）21（2）仿真程序clear;Lambda=650; %设定波长,以Lambda表示波长Lambda=Lambda*1e-9;d=input('输入两个缝的间距 )'); %设定两缝之间的距离,以d表示两缝之间距离d=d*0.001;Z=0.5; %设定从缝到屏幕之间的距离,用Z表示yMax=5*Lambda*Z/d;xs=yMax; %设定y方向和x方向的范围Ny=101;ys=linspace(-yMax,yMax,Ny);%产生一个一维数组ys,Ny 是此次采样总点数%采样的范围从- ymax 到ymax,采样的数组命名为ys%此数组装的是屏幕上的采样点的纵坐标for i=1:Ny %对屏幕上的全部点进行循环计算,则要进行Ny 次计算L1=sqrt((ys(i)-d/2).^2+Z^2);L2=sqrt((ys(i)+d/2).^2+Z^2); %屏上没一点到双缝的距离L1和L2Phi=2*pi*(L2-L1)/Lambda; %计算相位差B(i,:)=4*cos(Phi/2).^2; %建立一个二维数组,用来装该点的光强的值end %结束循环NCLevels=255; %确定使用的灰度等级为255级Br=(B/4.0)*NCLevels; %定标:使最大光强(4. 0)对应于最大灰度级(白色) subplot(1,4,1),image(xs,ys,Br); %用subplot 创建和控制多坐标轴colormap(gray(NCLevels)); %用灰度级颜色图设置色图和明暗subplot(1,4,2),plot(B(:),ys); %把当前窗口对象分成2块矩形区域 %在第2块区域创建新的坐标轴%把这个坐标轴设定为当前坐标轴%然后绘制以( b (: ) , ys)为坐标相连的线title('杨氏双缝干涉');（3）仿真图样及分析a)双缝间距2mm b)双缝间距4mmc)双缝间距6mm d)双缝间距8mm图1.2改变双缝间距的条纹变化由上面四幅图可以看出，随着双缝之间的距离增大，条纹边缘坐标减小，也就是条纹间距减小，和理论公式d D e /λ=推导一致。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是研究光学现象和规律的重要手段，但在实际操作中往往受到诸多因素的限制，如实验设备的精度、实验环境的稳定性等。
因此，通过计算机仿真进行光学实验具有很大的实际意义。
本文将介绍一种基于Matlab的光学实验仿真方法，以期为光学研究提供一定的参考。
二、仿真原理及模型建立1. 仿真原理基于Matlab的光学实验仿真主要利用了光学的基本原理和数学模型。
通过建立光学系统的数学模型，模拟光在介质中的传播、反射、折射等过程，从而实现对光学实验的仿真。
2. 模型建立在建立光学实验仿真模型时，需要根据具体的实验内容和目的，选择合适的数学模型。
例如，对于透镜成像实验，可以建立光学系统的几何模型和物理模型，通过计算光线的传播路径和透镜的焦距等参数，模拟透镜成像的过程。
三、Matlab仿真实现1. 环境准备在Matlab中，需要安装相应的光学仿真工具箱，如Optic Toolbox等。
此外，还需要准备相关的仿真参数和初始数据。
2. 仿真代码实现根据建立的数学模型，编写Matlab仿真代码。
在代码中，需要定义光学系统的各个组成部分（如光源、透镜、光屏等），并设置相应的参数（如光源的发光强度、透镜的焦距等）。
然后，通过计算光线的传播路径和光强分布等参数，模拟光学实验的过程。
3. 结果分析仿真完成后，可以通过Matlab的图形处理功能，将仿真结果以图像或图表的形式展示出来。
通过对仿真结果的分析，可以得出实验结论和规律。
四、实验案例分析以透镜成像实验为例，介绍基于Matlab的光学实验仿真方法。
首先，建立透镜成像的数学模型，包括光线的传播路径和透镜的焦距等参数。
然后，编写Matlab仿真代码，模拟透镜成像的过程。
最后，通过分析仿真结果，得出透镜成像的规律和特点。
五、结论与展望基于Matlab的光学实验仿真方法具有操作简便、精度高等优点，可以有效地弥补实际实验中的不足。
通过仿真实验，可以更加深入地了解光学现象和规律，为光学研究提供一定的参考。
高等光学仿真Matlab版是一款针对高等光学实验仿真的软件，它基于Matlab编程语言开发，能够模拟各种光学实验，包括激光光学、非线性光学、光波导等。
该软件具有以下特点：
1. 全面性：该软件涵盖了高等光学领域的多个方面，能够模拟各种复杂的光学实验，如激光器、光波导、非线性光学等。
2. 自适应性：该软件采用自适应算法，能够根据用户输入的参数和条件自动调整模拟的精度和计算量，从而更快地得到仿真结果。
3. 可视化界面：该软件具有直观的可视化界面，用户可以通过简单的操作轻松地设置实验参数、运行模拟并查看结果。
4. 丰富的文档和示例：该软件附带了详细的文档和示例，帮助用户快速上手并理解如何使用该软件进行光学实验仿真。
高等光学仿真Matlab版是一款功能强大、易用、全面的光学实验仿真软件，适用于广大科研人员、教师和学生使用。
目录摘要 ..........................................................................................................错误！未定义书签。
Abstract .......................................................................................................错误！未定义书签。
绪论 (1)1.1 课题背景 (1)1.2 本文研究内容、意义及发展方向 (1)第2章相关目标识别理论及仿真 (4)2.1 光学图像识别技术的基本原理 (4)2.1.1 Vander Lugt相关器原理 (4)2.1.2 联合变换相关器原理 (5)2.1.3 图像识别原理及光路图 (7)2.2 MATLAB仿真实现 (9)第3章光学图像识别与防伪技术 (13)3.1 系统描述 (13)3.2 附加的安全措施 (14)结论 (16)参考文献 (17)第1章绪论1.1 课题背景光学图像识别技术是一种有较高鉴别率的技术，具有高度并行性、容量大、速度快的特点，特别适用于信息的快速和实时处理。
光学相关是光学模式识别中的一种主要方法。
无论是空间匹配滤波相关或是联合变换相关，都是基于对信息的光学傅里叶变换。
现在，人们越来越倾向于采用光电混合的处理方式实现模式的识别，它由光学相关处理系统和计算机组成。
光电混合模式识别具备光学处理系统的大信息容量和二位并行处理能力的同时，还具备数字处理系统灵活性好、精度高、便于控制和判断的能力。
因此，光电混合光学模式识别是实现模式识别实用化的最可行方案。
它已在导弹、火箭的导航系统上有着很成熟的应用。
近年来，这一技术也广泛应用于一些民用领域，如：交通系统中的车辆牌照的识别、金融安全系统中个人签名、指纹的识别等。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是物理学、光学工程和光学科学等领域中重要的研究手段。
然而，由于实验条件的限制和复杂性，有时难以进行精确的实验。
因此，基于计算机的光学实验仿真技术应运而生。
本文将介绍一种基于Matlab的光学实验仿真方法，通过对光路的建模、光线传播的模拟和光强分布的计算，实现光学实验的精确仿真。
二、仿真原理及建模基于Matlab的光学实验仿真主要包括以下步骤：1. 建立光路模型。
根据实际光学实验的需求，建立光路模型，包括光源、透镜、反射镜等光学元件的参数和位置关系。
2. 光线传播模拟。
根据光路模型，模拟光线在光学元件之间的传播过程，包括光线的折射、反射等物理过程。
3. 光强分布计算。
根据光线传播模拟的结果，计算光强分布，包括光强的空间分布和光谱分布等。
在Matlab中，可以使用矩阵运算和数值计算等方法实现上述步骤。
例如，可以使用矩阵表示光路模型中的光学元件和光线传播路径，通过矩阵运算实现光线的传播和光强分布的计算。
三、仿真实现以一个简单的光学实验为例，介绍基于Matlab的光学实验仿真的实现过程。
1. 定义光源和光学元件参数。
在Matlab中定义光源的发光强度、波长等参数，以及透镜、反射镜等光学元件的参数和位置关系。
2. 建立光路模型。
根据定义的光源和光学元件参数，建立光路模型，包括光线传播路径和光学元件之间的相互作用。
3. 模拟光线传播。
使用Matlab中的矩阵运算和数值计算方法，模拟光线在光学元件之间的传播过程，包括光线的折射、反射等物理过程。
4. 计算光强分布。
根据光线传播模拟的结果，计算光强分布，包括光强的空间分布和光谱分布等。
5. 绘制仿真结果。
将计算得到的光强分布结果绘制成图像或图表，以便于观察和分析。
四、仿真结果分析通过对仿真结果的分析，可以得出以下结论：1. 基于Matlab的光学实验仿真可以实现对光学实验的精确模拟，具有较高的精度和可靠性。
2. 通过仿真可以方便地观察和分析光路中光线传播的过程和光强分布的情况，有助于深入理解光学原理和光学元件的相互作用。
Matlab仿真及其在光学课程中的应用引言光学是物理学的一门重要分支，研究光的传播、发射、吸收和激发等现象。
在光学课程中，学生需要深入理解光的性质和行为，并通过实验与仿真来加深对光学原理的理解。
Matlab是一种强大的数学工具，它在光学仿真中有着广泛的应用。
本文将介绍Matlab在光学课程中的应用，并探讨其在光学仿真中的优势和局限性。
Matlab在光学课程中的应用1. 光的传播模拟在光学课程中，我们经常需要研究光在不同介质中的传播行为。
Matlab的光线传播仿真工具箱提供了一套丰富的函数和工具，可以模拟光的传播路径、光束的变化和光的干涉等现象。
通过这些仿真工具，学生可以直观地观察到光在不同介质中的传播速度、折射角度和波长变化等重要现象，加深对光的传播行为的理解。
2. 光学元件设计与优化在光学器件的设计与优化中，Matlab可以帮助我们建立光学系统的数学模型，并通过优化算法来提高设计的性能。
例如，在透镜的设计中，我们可以使用Matlab中的光学元件模拟工具箱来建立透镜的材料、形状和尺寸等参数，并通过优化算法来优化透镜的成像性能。
这样的仿真过程可以使学生深入了解光学器件的设计过程，并提高他们的设计和优化能力。
3. 光学散射模拟光学散射是光在介质中遇到微观颗粒或界面时发生的现象，对于理解大气中的光传播、材料的散射特性等具有重要意义。
Matlab提供了多种模拟光学散射现象的工具和函数，可以帮助学生研究光在不同介质中的散射行为。
通过这些仿真工具，学生可以模拟不同尺寸和形状的颗粒对光的散射效应，并探索散射对光的传播的影响，深入理解光学散射的机理和特性。
Matlab光学仿真的优势和局限性1. 优势•丰富的功能和工具：Matlab提供了许多功能强大的工具箱和函数，用于光学仿真。
这些工具箱包括光线传播仿真工具箱、光学元件模拟工具箱等，可以满足不同仿真需求。
•易于学习和使用：Matlab具有简洁、直观的界面和易于学习的语法，使得初学者可以快速上手，并且能够更加专注于光学问题的研究。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是物理学中重要的实验领域之一，其研究范围涵盖了光的传播、干涉、衍射、偏振等基本现象。
然而，在实际的光学实验中，由于各种因素的影响，如设备精度、环境噪声等，往往难以得到理想的实验结果。
为了更好地理解和研究光学现象，提高实验的准确性和效率，基于Matlab的光学实验仿真成为了一种有效的手段。
本文将介绍基于Matlab的光学实验仿真的基本原理、方法及其实验结果分析。
二、Matlab光学实验仿真的基本原理和方法1. 基本原理Matlab是一种强大的数学计算软件，其强大的数值计算和图像处理功能为光学实验仿真提供了可能。
在光学实验仿真中，我们可以通过建立数学模型，模拟光的传播、干涉、衍射等过程，从而得到光场分布、光强分布等光学参数。
2. 方法（1）建立数学模型：根据光学实验的实际情况，建立光的传播、干涉、衍射等过程的数学模型。
（2）设置参数：根据实验需求，设置模拟参数，如光波长、光束尺寸、光学元件参数等。
（3）运行仿真：在Matlab中运行仿真程序，得到光场分布、光强分布等光学参数。
（4）结果分析：对仿真结果进行分析，如绘制光强分布图、计算光程差等。
三、基于Matlab的光学实验仿真实例以光学干涉实验为例，介绍基于Matlab的光学实验仿真方法。
1. 建立数学模型：根据干涉实验的实际情况，建立双缝干涉的数学模型。
该模型包括双缝的结构参数、光的波长、干涉场的空间分布等。
2. 设置参数：根据实验需求，设置双缝间距、缝宽、光波长等参数。
3. 运行仿真：在Matlab中运行仿真程序，得到双缝干涉的光强分布。
4. 结果分析：对仿真结果进行分析，如绘制光强分布图、计算干涉条纹的可见度等。
通过仿真结果与实际实验结果的对比，验证了仿真方法的准确性和可靠性。
四、实验结果分析基于Matlab的光学实验仿真可以得到准确的光场分布、光强分布等光学参数，为光学实验提供了有效的手段。
基于Matlab的光学实验仿真基于Matlab的光学实验仿真近年来，随着计算机技术的不断发展，光学实验仿真作为一种重要的工具被广泛应用于光学研究领域。
基于Matlab的光学实验仿真工具具有灵活、易用和高效等优势，成为了光学研究人员进行实验设计、验证理论、优化参数的重要手段。
光学实验仿真是通过计算机模拟光学系统的物理性质和行为，采用数值计算的方法预测光学系统的输出结果。
它可以通过改变光源、透镜、镜片等元件的参数来模拟不同光学系统，并观察其光强分布、波前形状等参数的变化。
基于Matlab的光学实验仿真工具可以帮助研究者快速搭建光学系统，并通过仿真获取系统的参数，为光学系统的优化和改进提供理论支持。
基于Matlab的光学实验仿真工具具有丰富的函数库和工具箱，可以实现各种光学实验仿真的需求。
首先，可以通过调用Matlab的图像处理函数，对光学系统的输入输出图像进行处理，如去噪、平滑、增强等。
其次，可以使用Matlab的光学工具箱，进行光线追迹、光传输矩阵计算、光学系统的矢量计算等。
同时，Matlab还拥有强大的数据处理和统计分析功能，能够对光学系统的输出数据进行处理和分析，提取有用的信息。
光学实验仿真工具基于Matlab的优势不仅在于它的功能和灵活性，还在于它的编程环境和用户界面的友好性。
Matlab 作为一种高级编程语言，具有简洁、易读的语法，使得编写光学实验仿真程序变得简单和高效。
同时，Matlab还提供了丰富的图形绘制函数，可以直观地显示光学系统的输入输出图像，方便用户对仿真结果的分析和展示。
在光学实验仿真中，一般的步骤包括建立模型、设定参数、进行仿真、分析结果等。
以光学系统的成像仿真为例，可以依次进行以下步骤：首先，根据光学系统的几何关系和物理参数，使用Matlab的图像处理函数生成输入图像；其次，通过构建物体、光源、透镜等元件的模型，并设定元件的参数，搭建光学系统的模型；然后，使用光线追迹方法模拟光线的传输和折射过程，计算出光线的路径和光强分布；最后，通过调用Matlab的图形绘制函数，绘制光学系统的成像结果，并对结果进行分析，如评估成像的质量、优化透镜的参数等。
基于MATLAB的光学系统仿真及优化近年来，光学系统在许多领域中的应用越来越广泛，如无线通信、医疗影像等。
为了满足各种需求，光学系统在设计时需要进行仿真和优化。
而基于MATLAB的光学系统仿真及优化技术已经成为了一种较为常用的方法。
一、光学系统仿真光学系统仿真是指通过计算机程序对光学系统进行模拟，预测光学信号的传输、成像效应及其它性能。
目前，常用的仿真软件主要有光追模拟软件、有限元分析软件等。
其中，较为常见的是光追模拟软件，它可以精确地模拟光的传播过程，并能够预测光学系统在不同参数下的成像效果。
基于MATLAB的光学系统仿真技术主要采用ray tracing（光線追跡）算法。
这种算法利用光线的物理模型来模拟光的传输过程，在每个接口处计算反射、折射等光路变化，并确定光程差、相位等光学参数。
通过光学系统建模，通过MATLAB程序获取系统的光学参数，采用离散光线跟踪方法检测系统中光线的运动轨迹，得到完整光路的详细信息，并分析系统的光学性能。
二、光学系统优化光学系统的优化通常包括镜头设计、成像质量优化和照明设计等方面。
镜头设计是指通过对光学组件的优化来改进成像质量。
常见的优化方法包括减少像散、减少色差、增加透镜组数等。
成像质量优化是指通过对成像质量的参数进行分析和改进，来提高成像质量。
典型的优化目标包括分辨率、像散、畸变等。
照明设计是指通过特定的照明方案来达到目标照明效果。
其中，镜头设计是光学系统优化的重要方面。
基于MATLAB的光学系统优化可以通过编写程序实现对系统镜头的设计、分析和改进。
在系统设计之前，MATLAB可以对镜头进行优化设计，包括镜头形状、材料、曲率半径以及切向位置等。
此外，通过采用不同方法生成随机点云，进行仿真。
结果显示，通过该技术，可以快速生成不同形状的随机点阵，从而得到不同品质的成像效果。
镜头成像质量优化则是在实际运用过程中对光学系统进行微调，进一步提高成像效果。
三、应用实例基于MATLAB的光学系统仿真及优化技术已被广泛应用于诸多领域，其中最常见的是成像系统仿真。
1.光波偏振态clear all; %清零c=3*10^8; %光速l=632.8*10^(-9); %波长f=c/l; %频率T=1/f; %周期w=2*pi*f; %角速度k=w/c; %波矢量%三维显示for m=0:1:7a=0;b=m*pi/4;Eox=10;Eoy=10;t=0; %定义在t不变，z变化z=0:T*c/100:5*T*c;Ex=Eox*cos(w*t-k*z+a);Ey=Eoy*cos(w*t-k*z+b);subplot(4,4,m+1);axis squareplot3(z,Ex,Ey,'c');zlabel('z','Color','g');xlabel('x','Color','g');ylabel('y','Color','g');title(['φ={',num2str(m),'}*pi/4'],'Color','b') %显示各个图像的φ值end%二维显示n=9;for b=0:pi/4:7*pi/4t=linspace(0,T,1000);Ex=Eox*cos(w*t+a);Ey=Eoy*cos(w*t+b);subplot(4,4,n);n=n+1;plot(Ex,Ey,'c'); %显示二维图像xlabel('x','Color','g');ylabel('y','Color','g');axis squaretitle(['φ={',num2str(n-10),'}*pi/4'],'Color','b') %显示各个图像的φ值end2.光波在介质中截面的上的反射和透射特性的仿真clear all; %清零%n1=1; %设定n1，n2的值%n2=1.52;n1=1.52;n2=1;n=n2./n1;%n1<n2情况下if n1<n2subplot(1,3,1)a1=0:pi/100:pi/2; %入射角a2=asin(n1.*sin(a1)./n2); %折射角rs=-sin(a1-a2)./sin(a1+a2);rp=tan(a1-a2)./tan(a1+a2);ts=2.*cos(a1).*sin(a2)./sin(a1+a2);tp=2.*cos(a1).*sin(a2)./sin(a1+a2)./cos(a1-a2);plot(a1*180./pi,rs,'r',a1*180./pi,rp,'c',a1*180./pi,ts,'b',a1*180./pi,tp,'g') legend('rs','rp','ts','tp')%rssubplot(1,3,2)for a1=0:pi/1000:pi/2a2=asin(n1.*sin(a1)./n2);rs=-sin(a1-a2)./sin(a1+a2);if rs<=0Frs=pi;elseFrs=0;endplot(a1*180./pi,Frs,'r')hold ontitle('n1<n2','Color','b')endlegend('Frs')%rpsubplot(1,3,3)for a1=0:pi/1000:pi/2a2=asin(n1.*sin(a1)./n2);rp=tan(a1-a2)./tan(a1+a2);if rp<=0Frp=pi;elseFrp=0;endplot(a1*180./pi,Frp,'b')hold onendlegend('Frp')%n1>n2情况下elsesubplot(1,3,1)a3=asin(n2./n1);a1=0:0.0001:a3; %非全反射情况下的振幅a2=asin(n1.*sin(a1)./n2);rs=-sin(a1-a2)./sin(a1+a2);rp=tan(a1-a2)./tan(a1+a2);ts=2.*cos(a1).*sin(a2)./sin(a1+a2);tp=2.*cos(a1).*sin(a2)./sin(a1+a2)./cos(a1-a2);plot(a1*180./pi,rs,'r',a1*180./pi,rp,'c',a1*180./pi,ts,'b',a1*180./pi,tp,'g') hold ona1=a3:0.0001:pi/2; %发生全反射的情况下振幅tp=0;ts=0;rs=1;rp=1;plot(a1*180./pi,rs,'r',a1*180./pi,rp,'c',a1*180./pi,ts,'b',a1*180./pi,tp,'g') hold onlegend('rs','rp','ts','tp')%rsa3=asin(n2./n1);subplot(1,3,2)for a1=0:pi/1000:a3 %没发生全反射的情况下s分量相位a2=asin(n1.*sin(a1)./n2);rs=-sin(a1-a2)./sin(a1+a2);if rs<=0Frs=pi;elseFrs=0;endplot(a1*180./pi,Frs,'r')hold onenda1=a3:pi/1000:pi/2; %全反射情况下s分量相位Frs= 2.*atan(sqrt(sin(a1).^2-(n.^2))./cos(a1));plot(a1*180./pi,Frs,'r')hold onlegend('Frs')%rpsubplot(1,3,3)for a1=0:pi/1000:a3; %非全反射情况下的p分量相位a2=asin(n1.*sin(a1)./n2);rp=tan(a1-a2)./tan(a1+a2);if rp<=0Frp=pi;elseFrp=0;endplot(a1*180./pi,Frp,'b')hold onenda1=a3:pi/1000:pi/2; %全反射情况下的p分量的相位Frp= 2.*atan(sqrt(sin(a1).^2-(n.^2))./cos(a1)./n.^2);plot(a1*180./pi,Frp,'b')title('n1>n2','Color','b')hold onlegend('Frp')endn1>n2s/p分量与相位的关系3.平行板多光束clear all;c=3.0*1e+8;n1=1;h=0.005;St=[0,pi/6];R=[0.046 0.27 0.64 0.87 0.99];Fai=0:0.005*pi:4*pi;Eoi=1; Ii=Eoi^2;n=length(R);for i=1:nF=4.*R(i)./(1-R(i)).^2;It1=1./(1+F.*sin(Fai./2).^2)*Ii;Ir1=Ii-It1;It=It1./Ii;Ir=Ir1./Ii;subplot(3,1,1);if i==1plot(Fai,It,'r')hold onendif i==2plot(Fai,It,'g')hold onendif i==3plot(Fai,It,'b')hold onendif i==4plot(Fai,It,'c')hold onendif i==5plot(Fai,It,'m')hold onendgrid onxlabel('ψ/pi')ylabel('Tt/Ii')title('透射光强分布曲线')legend('R=0.046','R=0.27','R=0.64','R=0.87','R=0.99')subplot(3,1,2);if i==1plot(Fai,Ir,'m')hold onendif i==2plot(Fai,Ir,'c')hold onendif i==3plot(Fai,Ir,'b')hold onendif i==4plot(Fai,Ir,'g')hold onendif i==5plot(Fai,Ir,'r')hold onendgrid onxlabel('ψ/pi')ylabel('Ir/Ii')title('反射光强分布曲线')legend('R=0.046','R=0.27','R=0.64','R=0.87','R=0.99')box on%m=length(St);for j=1:mV=(c.*Fai)./(4*pi*n1*h.*cos(St(j)));subplot(3,1,3);plot(V,It,'b');grid onxlabel('ν')ylabel('Tt/Ii')title('滤波特性')endend。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是物理学、光学工程等领域中重要的研究手段之一。
然而，由于实验条件的限制，有时难以进行某些复杂或高成本的光学实验。
因此，基于Matlab的光学实验仿真成为了一种有效的替代方案。
本文将介绍一种基于Matlab的光学实验仿真方法，通过仿真实验来模拟真实的光学实验过程，为光学研究提供新的思路和方法。
二、仿真模型建立1. 光学系统模型在基于Matlab的光学实验仿真中，首先需要建立光学系统模型。
根据实验需求，建立光源、透镜、光栅等光学元件的数学模型，确定它们在光学系统中的位置、方向以及相互关系。
同时，需要设定光束在传播过程中的传播路径、速度、强度等参数。
2. 仿真参数设置在建立好光学系统模型后，需要设置仿真参数。
这些参数包括光源的波长、光束的传播距离、透镜的焦距等。
此外，还需要设置仿真环境的参数，如环境温度、大气折射率等。
这些参数的设置将直接影响仿真结果的真实性和准确性。
三、仿真实验过程1. 光源模拟在Matlab中，可以使用内置的光源函数来模拟各种类型的光源。
例如，可以使用高斯光源来模拟激光束的形状和强度分布。
通过调整光源的参数，可以模拟不同类型的光源，如单色光或多色光等。
2. 透镜模拟透镜是光学系统中常用的元件之一。
在Matlab中，可以使用数学模型来模拟透镜的聚焦作用。
通过设定透镜的焦距和位置，可以计算光束经过透镜后的传播路径和光强分布。
3. 光栅模拟光栅是用于产生衍射光束的元件。
在Matlab中，可以使用傅里叶变换来模拟光栅的衍射作用。
通过设定光栅的参数（如光栅常数、光栅类型等），可以计算衍射光束的分布和强度。
4. 仿真结果分析完成仿真实验后，需要对仿真结果进行分析。
可以通过绘制光束传播路径图、光强分布图等方式来展示仿真结果。
同时，还可以使用Matlab中的图像处理函数来对仿真结果进行进一步处理和分析，如滤波、增强等操作。
四、实验结果与讨论1. 实验结果展示通过基于Matlab的光学实验仿真，我们可以得到各种光学元件对光束的影响以及整个光学系统的性能表现。
《基于Matlab的光学实验仿真》篇一一、引言光学实验是物理学中重要的实验领域之一，其研究范围涵盖了光的传播、干涉、衍射、偏振等基本现象。
然而，在实际进行光学实验时，由于各种因素的影响，如设备精度、环境干扰等，往往难以得到理想的结果。
因此，通过计算机仿真来模拟光学实验过程，可以有效地解决这一问题。
本文将介绍基于Matlab的光学实验仿真方法，通过模拟实验来观察和理解光学现象。
二、Matlab在光学实验仿真中的应用Matlab是一种强大的科学计算软件，具有丰富的函数库和工具箱，为光学实验仿真提供了便利的条件。
在Matlab中，我们可以利用其强大的数值计算和图形绘制功能，模拟光线的传播过程，观察光在不同介质中的传播规律，以及光在不同条件下的干涉、衍射等现象。
三、光学实验仿真的步骤1. 建立仿真模型首先，我们需要根据实验目的和要求，建立相应的仿真模型。
例如，对于光的干涉实验，我们需要建立光波的传播模型、干涉条件下的光强分布模型等。
这些模型可以通过Matlab中的函数和算法来实现。
2. 设置仿真参数在建立好仿真模型后，我们需要设置相应的仿真参数。
这些参数包括光的波长、传播介质、干涉条件等。
通过调整这些参数，我们可以观察不同条件下的光学现象。
3. 运行仿真程序设置好仿真参数后，我们可以运行仿真程序。
在Matlab中，我们可以使用其强大的数值计算和图形绘制功能，实时地观察光在传播过程中的变化情况。
例如，我们可以绘制光强分布图、光斑形状图等，以便更好地理解光学现象。
4. 分析仿真结果在运行完仿真程序后，我们需要对仿真结果进行分析。
通过分析不同条件下的光学现象，我们可以更好地理解光的传播规律和光学现象的本质。
同时，我们还可以通过调整仿真参数，优化仿真结果，以提高仿真的准确性和可靠性。
四、实例分析：光的干涉实验仿真以光的干涉实验为例，我们可以利用Matlab进行仿真。
首先，我们建立光的传播模型和干涉条件下的光强分布模型。
目录摘要 ..........................................................................................................错误！未定义书签。
Abstract .......................................................................................................错误！未定义书签。
绪论 (1)1.1 课题背景 (1)1.2 本文研究内容、意义及发展方向 (1)第2章相关目标识别理论及仿真 (4)2.1 光学图像识别技术的基本原理 (4)2.1.1 Vander Lugt相关器原理 (4)2.1.2 联合变换相关器原理 (5)2.1.3 图像识别原理及光路图 (7)2.2 MATLAB仿真实现 (9)第3章光学图像识别与防伪技术 (13)3.1 系统描述 (13)3.2 附加的安全措施 (14)结论 (16)参考文献 (17)第1章绪论1.1 课题背景光学图像识别技术是一种有较高鉴别率的技术，具有高度并行性、容量大、速度快的特点，特别适用于信息的快速和实时处理。
光学相关是光学模式识别中的一种主要方法。
无论是空间匹配滤波相关或是联合变换相关，都是基于对信息的光学傅里叶变换。
现在，人们越来越倾向于采用光电混合的处理方式实现模式的识别，它由光学相关处理系统和计算机组成。
光电混合模式识别具备光学处理系统的大信息容量和二位并行处理能力的同时，还具备数字处理系统灵活性好、精度高、便于控制和判断的能力。
因此，光电混合光学模式识别是实现模式识别实用化的最可行方案。
它已在导弹、火箭的导航系统上有着很成熟的应用。
近年来，这一技术也广泛应用于一些民用领域，如：交通系统中的车辆牌照的识别、金融安全系统中个人签名、指纹的识别等。
因而对这一技术进行深入的研究具有一定的实用意义，利用计算机对光学图像识别技术进行仿真研究，对于我们进行真实的光学图像识别技术的研究有帮助和借鉴作用，国外已经有人做了一些工作，而在国内，对这一技术进行仿真研究的文章却很少。
MATLAB是国际公认的优秀的数值计算软件。
利用它提供的丰富的图像处理函数，我们可以很方便地模拟某些真实光学系统对图像的处理。
例如：可以对图像进行傅里叶变换和傅里叶逆变换，可以仿真实现对图像的空间滤波等。
我们用MA TLAB对光学图像识别相关器进行仿真，能得到较好的仿真结果。
1.2 本文研究内容、意义及发展方向光学相关模式识别主要分为空间匹配滤波相关识别和联合变换相关识别两大类。
1962年，McLachlan提出利用光学相关实现模式识别的想法，1964年A.Vander Lugt 提出使用离轴全息方法制作复空间匹配滤波器，设计了匹配滤波相关器(Vander Lugt Correlator, VLC)。
由于匹配滤波相关识别需要预先制作滤波器，并且滤波器的中心必须与目标频谱面的中心完全重合，操作繁琐且实时性差，1966年，C.S.Weaver、J .W.Goodman 和J.E.Rau提出了联合变换光学相关的基本理论，设计了联合变换相关器。
这种相关器克服了Vander Lugt 相关器需要提前制作滤波器和调试要求苛刻的缺点，操作灵活方便。
由于是将参考图像和目标图像同时输入光学系统，联合变换相关器比Vander Lugt 相关器有更好的实时处理能力，代表了光学相关器的发展方向。
首先，车牌识别技术在提高高速公路收费站效率方面起着至关重要的作用。
由于高速公路运输中传统的人工收取通行费方法效率低下，而近几年不断增大的交通流量，往往使得各式车辆在收费管卡处滞留形成“瓶颈”，不能完全发挥出高速公路的优点，这个问题如得不到解决，势必影响交通运输线的畅通，甚至导致直接或间接的经济损失。
不停车自动收费系统是解决这一问题的有效方法之一，该系统的启用将大大提高收费站各通道的处理能力，减少车辆通过的时间。
目前，类似的自动收费系统在美国和欧洲一些发达国家已经得到使用推广，据资料表明：高速公路自动收费站车辆的平均通过速度为每小时 1500 辆，而在装有自动收币机的收费站为每小时 650 辆，人工收费则最多为每小时 350 辆。
随着该系统的推广使用，收费站前的车辆赌塞和交通拥挤的情况得到缓解，可以为过往车辆节约运营时间，这对于长途旅客运输和商用货物运输也显得尤为重要。
此外，由于不停车收费系统的自动化水平高、收费迅速而便捷、管理统一规范，对杜绝高速公路人为的“乱收费”现象也具有特别重要的意义。
其次，机动车闯红灯是日常交通管理中常见的交通违法现象，不仅扰乱了正常的交通秩序，也是造成机动车交通事故的主要原因之一。
因此采用现代化的先进技术，采用智能化的交通控制和管理，为公安交通管理部门提供强有力的执法证据，对改善交通秩序、保障交通安全、提高道路交叉口通行能力、减少交通事故、促进社会的进一步发展都具有重大的社会意义。
所以，作为智能交通系统的一个重要分支，电子警察系统综合利用网络、数字图像处理、小波、神经网络、通讯、数学形态学等先进技术对闯红灯这种交通违法现象进行抓拍和处理，为公安交通部门提供强有力的执法证据，对改善交通秩序、保障交通安全、提高道路交叉口通行能力、减少交通事故等都起到了重要作用。
此外，在大型停车场等系统的管理中，车牌识别也起着重要的作用。
本课题在研究联合变换相关模式识别基本原理的基础上，使用了计算机模拟将实验进行的可并行处理、实时性好的光学过程转化为编程控制、精度高和操作灵活的数字模式。
使的没有实验设备也可形象地看到仿真的实验结果。
由于实际应用的需要，目标识别系统正向着高速化、小型化、集成化和智能化的方向发展。
在现有条件下，研究具有这些特征的光电混合目标识别系统才是现实可行的。
从应用上讲，研制性能好的小型高速目标识别系统，加速其在商业和军事应用领域的实用化，对提高生产效率、促进国民经济发展、尤其是提高军事打击能力和防御能力，都有极其重要的意义。
本课题在研究联合变换相关模式识别基本原理的基础上，使用了计算机模拟将实验进行的可并行处理、实时性好的光学过程转化为编程控制、精度高和操作灵活的数字模式。
使的没有实验设备也可形象地看到仿真的实验结果。
第2章 相关目标识别理论及仿真2.1 光学图像识别技术的基本原理光学图像识别技术有两种重要的实现方法：其一是采用Vander Lugt 相关器实现；其二是采用联合变换相关器实现。
这两种方法相同之处是它们都采用了4f 光学成像系统。
如图 1 所示。
其中，I 平面为输入平面，T 平面为频谱平面，O 平面为输出平面，L1、L2为傅里叶透镜。
下面分别介绍这两种方法图2-1 4f 光学成像系统2.1.1 Vander Lugt 相关器原理Vander Lugt 相关器对图像的识别是在空间滤波的基础上实现的，其方法是在4f 系统的频率平面上放置一个匹配滤波器，在频率域中对输入信号进行相位补偿，从而在输出平面上产生会聚的相关光斑。
如果目标图像为),(y x i ，其频谱为)},({),(y x i F f f I y x = ({*}F 为傅里叶变换算符)，则匹配滤波器为目标图像频谱的复共轭，即),(*y x f f I 。
将待识别的图像),(y x g 放置在4f 系统的输入平面上，将匹配滤波器放置在4f 系统频谱平面，在单色平行相干光的照明下，经过空间滤波后，频谱平面上的频谱为),()(*,y x y x f f I f f G ，其中)(,y x f f G 为),(y x g 的频谱，即y)}{g(x ,)(,F f f G y x =。
则在4f 系统输出平面上能得到的图像为),(1y x g )y ,x i()},f (f )I ,f {G(f F )y ,x o(y x *y x -''''==''★其中，{*}1-F 为傅里叶逆变换算符，符号“★”表示相关运算， )},({),(y x f f I F y x i =''，)},({),(y x f f G F y x g =''。
如果待识别图像中含有目标图像信息，则在输出图像的相应位置会产生相关最强，出现亮斑，否则只出现弥散的光斑。
2.1.2 联合变换相关器原理联合傅里叶变换相关器（joint-Fourier transform correlator, JTC ）简称联合变换相关器，分成两步，第一步是用平方记录介质（或器件）记录联合变换的功率谱，如图所示。
图中L 是傅里叶变换透镜，焦距为f 待识别图像（例如带识别目标、现场指纹）的透过率为),(y x f ，置于输入平面（透镜前焦面）xy 的一侧，起中心位于)0,(a -；参考图像（例如参考目标、档案指纹）的透过率为),(y x g ，置于输入平面的另一侧，其中心位于)0,(a 。
用准直的激光束照射f ，g ，并通过透镜进行傅里叶变换。
在谱面（透镜的后焦面）uv 上的复振幅分布为式中F 、G 分别是f,g 的傅里叶变换。
如果用平方律记录介质或用平方律探测器来记录谱面上的图形，即得到联合变换的功率谱。
当g f =（两个图形完全相同）时，上式化作亦即相同图形联合变换的功率谱为杨氏条纹。
),(]2exp[),(]2exp[)](]2exp[)],(),([,v u G au fi v u F au f i dxdy yv xu f i y a x g y a x f v u S λπλπλπ-+=+--++=⎰⎰∞∞-∞∞-）（222|),(|),(),(]2exp[),(),(]2exp[|),(||),(|v u G v u G v u F au fi v u G v u F au f i v u F v u S +⋅-+⋅+=**λπλπ])2cos[1(|),(|2|),(|22au f v u F v u S λπ+=联合变换相关器是在输入平面上对称地放置待识别图像),(y x v 与目标图像 ),(y x t ，形成联合的输入信号),(),(),(y a x t y a x v y x i ++-=如图2(a)所示。
在单色平行相干光的照明下，经过透镜 L1 的傅里叶变换作用，在频谱平面上形成联合傅里叶谱其中，)},({),(y x v F f f V y x =，)},({),(y x t F f f T y x =。
在频谱平面上用强度敏感器件接收联合傅里叶谱，并将其转化为联合功率谱，其表达式为联合功率谱经透镜 L2 的傅里叶逆变换作用，在输出平面上得到相关输出),(y x o ''，其表达式为这里，(*)δ为狄拉克函数，符号“*”表示卷积运算，)},({),(1y x f f T F y x t -=''，)},({),(1y x f f V F y x v -=''，输出的结果分为3个部分：第一、四项分别为目标图像和待识别图像的自相关，它们重叠在输出平面的中心附近，称为 0 级，它们不是我们要的信号；第二、三项为目标图象和待识别图像共轭互相关项，分别位于输出平面的(2a ，0) 和(-2a ，0)附近，分别称为±1级。
