称重测力传感器

严格意义上来讲，称重传感器只是测力传感器的一种。

称重传感器只能测量垂直于水平面指向地心的力，故它一般应用在衡器方面;其它的测力传感器，由于对任何方向的力都能测量，所以其应用范围更加广阔。

力传感器将力的量值转换为相关电信号的器件。

力是引起物质运动变化的直接原因。

力传感器能检测张力、拉力、压力、重量、扭矩、内应力和应变等力学量。

具体的器件有金属应变片、压力传感器等，在动力设备、工程机械、各类工作母机和工业自动化系统中，成为不可缺少的核心部件。

称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。

用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。

在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。

主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。

用于质量侧定与用于力值侧定的传感器之间，并不存在什么差别。

然而，随着传感器准确度的改善以及对质量或力值测量要求的提高，研制出了一些特殊设计的传感器。

除了早期一般用途的传感器之外，特殊设计的称重传感器和力传感器，其规格的差别相距甚远。

普通用途的传感器只能在一定的准确度范围内使用。

对于高准确度测盘用的传感器，必须另行设计并指明它们是用于测力还是称重。

这两类传感器的主要差别，是由加力方式不同引起的。

对子固定地安装于电子秤上的称重传感器来说，力总是以相同方式引入的，力引入时可能产生的误差在检定整台电子秤时已经考虑进去了。

称重传感器对灵敏度允差无严格要求。

力传感器则与不同的安装状态有关，会受到不正确的加荷。

如果可能的话，力传感器应当不受诸如侧向力和弯矩等不正确加荷的影响。

力传感器对检定力允差有严格要求。

对于称重传感器，其所有偏差之和应处于某一允差带之内，而对于力传感器，叫要求将齐单项指标的数据保持在规定的偏差之内。

于是，就使这两类传感器在技术要宋和测试结果的处理方法方面有所不间。

称重传感器原理
称重传感器是一种用来测量物体重量的传感器。

它通常通过测量物体对传感器产生的压力或力来计算物体的重量。

常用的称重传感器原理有以下几种：
1.电阻式称重传感器(Resistance-type weight sensor)：这种传感器
通过测量物体压缩传感器产生的电阻变化来测量物体的重量。

2.电容式称重传感器(Capacitance-type weight sensor)：这种传感
器通过测量物体压缩传感器产生的电容变化来测量物体的重量。

3.压力式称重传感器(Pressure-type weight sensor)：这种传感器
通过测量物体对传感器产生的压力来测量物体的重量。

常见的
压力式称重传感器有压力传感器和压力开关。

4.电位式称重传感器(Potentiometric weight sensor)：这种传感器
通过测量物体压缩传感器产生的电位变化来测量物体的重量。

5.光学式称重传感器(Optical weight sensor)：这种传感器通过测
量物体对传感器产生的光学变化来测量物体
6.磁性称重传感器(Magnetic weight sensor) : 这种传感器通过测
量物体对传感器产生的磁场变化来测量物体的重量。

7.传感器网络(Sensor Network) : 利用多个传感器的数据融合来
测量物体的重量。

这些只是称重传感器的常用原理，在不断发展的技术领域中，还有更多其他的称重传感器原理。

称重传感器结构原理称重传感器是一种用于测量物体重量的装置，常见于工业生产、医疗设备、交通工具等领域。

它是通过将物体的重力转化为电信号来实现测量的。

称重传感器的结构通常由以下几个部分组成：1. 弹性体：弹性体是称重传感器的核心组成部分，它承受物体的重力并产生弹性形变。

弹性体可以采用不同的材料，如金属、聚合物等，具有良好的弹性特性。

2. 力传感器：力传感器用于测量弹性体受到的力。

它通常是一种电子元件，如应变片或压阻传感器。

当弹性体发生形变时，力传感器会产生相应的电信号。

3. 信号处理电路：信号处理电路用于放大和处理力传感器输出的电信号。

它可以将微弱的信号放大为可测量的电压或电流信号，以便进行后续的数据处理。

4. 数据处理单元：数据处理单元对信号处理电路输出的数据进行进一步处理和分析。

它可以校准传感器的灵敏度、温度补偿等，以提高测量的准确性和稳定性。

整个称重传感器的工作原理可以简单描述为：当物体施加在弹性体上时，弹性体产生弹性形变，力传感器测量到相应的力，然后通过信号处理电路和数据处理单元，最终转化为可以读取和理解的重量数值。

通过称重传感器的结构原理，我们可以实现对物体的精确测量和控制。

它在生产过程中起到了重要的作用，帮助我们实现物料配料、质量检测等工作。

同时，在医疗设备中，称重传感器可以帮助医生精确计量药物剂量，确保治疗的安全性和有效性。

总结一下，称重传感器的结构原理是通过弹性体的形变和力传感器的测量，将物体的重力转化为电信号，并经过信号处理和数据处理，最终实现对物体重量的准确测量。

它在工业生产、医疗设备等领域发挥着重要作用，提高了生产效率和治疗质量。

平行梁式称重测力传感器参数
产品特色及构造
采纳合金钢材质，无色阳极化办理，封胶。

主要合用电子计价秤、计重秤等小台面电子秤，介绍电子秤台面尺寸：250×300mm
主要技术参数
额定载荷(Kg)3、5、10、15、20、25、30、40、50、60精度等级C2
绝缘电阻(MΩ)≥5000(100VDC)
综合偏差(%F.S)
激励电压(V)9～12(DC)
敏捷度(mV/V) ±
温度赔偿范围(℃)-10 ～+40
非线性(%F.S)
使用温度范围(℃)-20 ～+55
滞后(%F.S)
零点温度影响℃)
重复性(%F.S)
敏捷度温度影响℃)
蠕变(%F.S/30min)
安全过载范围(%F.S)150
零点输出(%F.S) ±1
极限过载范围(%F.S)200
输入阻抗(Ω)405±6防备等级IP65
输出阻抗(Ω)350±3电缆线四芯障蔽电缆Φ4
接线方法
输入(电源)+：红色；输入(电源)- ：黑色；输出(信号)+：绿色；输出(信号)- ：白色。

称重传感器的几种测量方法
称重传感器是一种用于测量物体重量和质量的传感器，常常在工业和商业领域中使用。

以下是称重传感器的几种测量方法：
1. 压电传感器：这种传感器使用压力来产生电荷，从而测量物体的重量。

压电传感器能够快速响应并提供准确的测量结果。

2. 应变传感器：这种传感器通过物体的应变（即变形）来测量重量。

当物体承受重量时，传感器中的电阻值会发生变化，从而提供准确的测量结果。

3. 力传感器：这种传感器通过测量物体所受的力来计算重量。

通常情况下，力传感器使用弹簧或压力传感器来测量物体所受的力。

4. 振荡传感器：这种传感器通过测量物体振动的频率和振幅来计算重量。

通常情况下，振荡传感器使用压电或电容传感器来检测物体的振动情况。

以上是几种常见的称重传感器测量方法，不同的应用场景和需求需选择相应的传感器进行测量。

- 1 -。

称重传感器的七种类型及常见作用途
称重传感器是一种常见的电子设备，可用于测量重量或力度。

常见的七种类型及常见作用途如下：
1. 压阻力式称重传感器：通常用于轻载荷测量，例如厨房秤等。

2. 应变式称重传感器：常用于工业自动化控制系统，例如工业生产线上的称重设备。

3. 电容式称重传感器：通常用于高精度测量，例如实验室仪器。

4. 磁电式称重传感器：通常用于测量较大的力度，例如车辆称重。

5. 振荡式称重传感器：通常适用于测量流体和粉末等流动物料的重量。

6. 拉力式称重传感器：适用于对物体施加拉力并测量其重量。

7. 摩擦式称重传感器：常用于较小重量的测量，例如计价器。

称重传感器基础常识2009-04-02 12:04 am 作者：传感器的定义人们通常把被测物理量或化学量转变成为电量的器件或元件叫传感器（又称变换器）。

其中平时接触较多物理量就有温度、湿度、质量、重量、力、压强、速度、加速度、长度、角度、液位、流量、密度等，与此相以对应，生产和生活中就需要温度传感器、湿度传感器、称重测力传感器、压强传感器等等。

电阻应变式称重测力传感器1. 称重传感器的定义：一种已考虑到使用当地的重力加速度和空气浮力影响的用来测量质量的传感器。

称重传感器能把被测质量转换成电压信号。

有各种各样的称重传感器，例电容式称重传感器；电磁平衡式传感器，有压电式称重传感器等等。

2. 箔式电阻应变片一种基于应变——电阻效应制成的，用金属箔作为敏感栅的，能把被测试件的应变量转换成电阻变化量的敏感元件称为箔式电阻应变片。

3. 应变式称重传感器采用电阻应变片作为敏感元件制造生产的称重传感器叫应变式称重传感器。

4. 应变式测力传感器采用电阻应变片作为敏感元件制造生产的能把各种力学量转换为电量的传感器叫测力传感器。

例拉力、压力、压强、扭拒、加速度等传感器。

5. 应变式称重测力传感器与测力传感器之间的关系从理论上说，质量表征实体的一种性质，，其测量单位是千克，而力学量是一种向量，测量单位是牛顿及其它导出量，彼此毫无关系。

但由于质量不能直接测量，质量是利用质量在地球重力场中的力效应（重量）来测量的，所以从测量技术而论它们彼此是同类的。

负荷特性额定量程：一只传感器的额定量程是指在设计此传感器在设计此传感器时，是以多大的力值来计算的。

但实际使用时，一般只用额定量程的2/3~1/3甚至只有1/6。

（原因见下面分析）。

允许使用负荷（或称安全超载）：允许在一定范围内超负荷工作。

一般为120%~150%；极限负荷（或称极限超载）：意即当工作超过此值时，传感器将会受到损坏。

此值一般为200%FS~500%FS。

当电子秤的量程确定后，传感器的量程应选得比计算值要大，例6支30吨汽车秤，照均分计算，传感器的量程应为5吨，但实际上我们用不着量程只有15~20吨，是计算值的3~5倍。

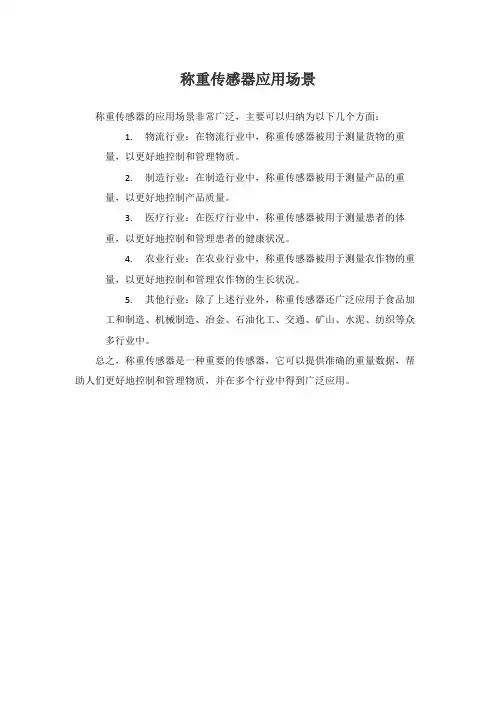

称重传感器应用场景
称重传感器的应用场景非常广泛，主要可以归纳为以下几个方面：
1.物流行业：在物流行业中，称重传感器被用于测量货物的重
量，以更好地控制和管理物质。

2.制造行业：在制造行业中，称重传感器被用于测量产品的重
量，以更好地控制产品质量。

3.医疗行业：在医疗行业中，称重传感器被用于测量患者的体
重，以更好地控制和管理患者的健康状况。

4.农业行业：在农业行业中，称重传感器被用于测量农作物的重
量，以更好地控制和管理农作物的生长状况。

5.其他行业：除了上述行业外，称重传感器还广泛应用于食品加
工和制造、机械制造、冶金、石油化工、交通、矿山、水泥、纺织等众多行业中。

总之，称重传感器是一种重要的传感器，它可以提供准确的重量数据，帮助人们更好地控制和管理物质，并在多个行业中得到广泛应用。

称重传感器的原理
称重传感器是一种常见的传感器，其主要作用是将物体的重量转
换成电信号输出。

根据传感器原理不同，可以分为电子式、电磁式、
压阻式、应变式等多种类别。

下面将主要介绍电阻式传感器的原理。

电阻式称重传感器是一种利用电阻值的变化来测量物体重量的传
感器，它是由悬臂梁和一组电阻组成的。

当物体的重量作用于悬臂梁
上时，悬臂梁会产生一定程度的弯曲，从而导致悬臂梁上的电阻值发
生变化。

这个变化的值与物体的重量成正比，即物体越重，电阻值变
化越大。

传感器中的电阻元件通常分为零点电阻和灵敏度电阻。

其中，零
点电阻是指在没有物体称重时传感器电路输出的电阻值；灵敏度电阻
则是指在不同负载情况下所测得的电阻值和零点电阻值之间的差异。

通过测量这些电阻值的变化，可以精确地测量物体的重量。

电阻式传感器的原理还可用于设计反馈控制系统。

在这种系统中，传感器会不断地将物体的重量和电信号输出给计算机控制系统，从而
实现对物体的精确控制。

例如在各种液体或粉末物料的生产过程中，
称重传感器可以用来控制流量以确保产品质量的恒定性和控制产品的
生产成本。

总结来说，电阻式称重传感器具有灵敏度高、结构简单、测量准
确度高等特点，是现代制造业中广泛使用的重量测量设备之一。

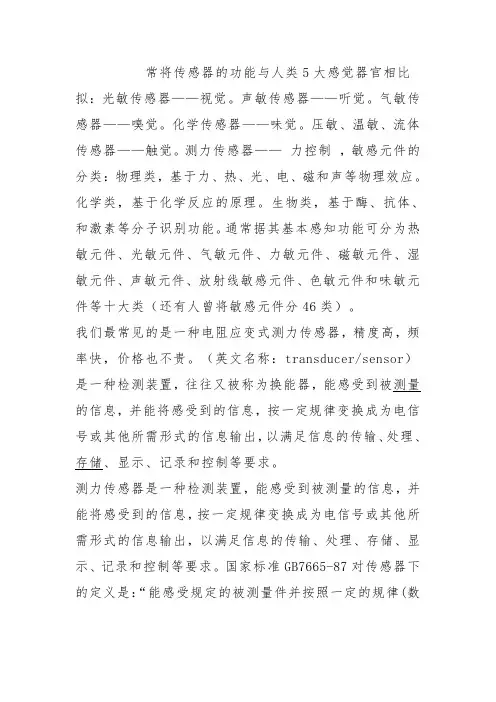

常将传感器的功能与人类5大感觉器官相比拟：光敏传感器——视觉。

声敏传感器——听觉。

气敏传感器——嗅觉。

化学传感器——味觉。

压敏、温敏、流体传感器——触觉。

测力传感器——力控制，敏感元件的分类：物理类，基于力、热、光、电、磁和声等物理效应。

化学类，基于化学反应的原理。

生物类，基于酶、抗体、和激素等分子识别功能。

通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将敏感元件分46类）。

我们最常见的是一种电阻应变式测力传感器，精度高，频率快，价格也不贵。

（英文名称：transducer/sensor）的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、测力传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量件并按照一定的规律(数学函数法则)转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。

测力传感器的种类繁多，如电阻应变片感应器、谐振式压力传感器、半导体应变片测力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、压阻式压力传感器、及电容式加速度传感器等。

?在认识压阻式力传感器时，我们应该提前认识一下电阻应变片这些元件。

电阻应变片是一种将被测件上的应变力变动转换成为一种电信号的敏感器件。

它是压阻式应变力传感器的主要组成部分之一。

电阻应变片应用多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常情况下是将应变片通过特殊的粘和剂紧密的粘合在发生力学应变力基体上，当基体载荷发生应力变动时，电阻应变片也一起发生形变，使应变片的电阻值发生变化，所以使加上电阻上的电压发生变化。
