结构总体信息1、结构体系:按实际情况填写。
2、结构材料信息:按实际情况填写。
3、结构所在地区:一般选择“全国”。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数:定义与上部结构整体分析的地下室层数,根据实际情况输入,无则填0。
5、嵌固端所在层号:(P219~224)抗规6.1.14条:地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位;如果不大于2倍,可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关,与外界条件(如回填土的影响、是否为地下室等)无关,所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中,剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比,出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件,应将嵌固部位设定在基础顶板处,嵌固端所在层号填0。
6、与基础相连构件最大底标高:7、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算(包括地下室),例如:地下室3层,地上裙房4层时,裙房层数应填入7。
8、转换层所在层号:应按楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1)进行判断,是否为3层或3层以上转换。
9、加强层所在层号:人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数:用于框支剪力墙结构。
高规10.211、施工模拟加载层步长:一般默认1.12、恒活荷载计算信息:(P66)1)一般不允许不计算恒活荷载,也较少选一次性加载模型;2)模拟施工加载一模式:采用的是整体刚度分层加载模型,该模型应用与各种类型的下传荷载的结构,但不使用与有吊柱的情况;3)按模拟施工二:计算时程序将竖向构件的轴向刚度放大十倍,削弱了竖向荷载按刚度的重分配,柱墙上分得的轴力比较均匀,传给基础的荷载更为合理。

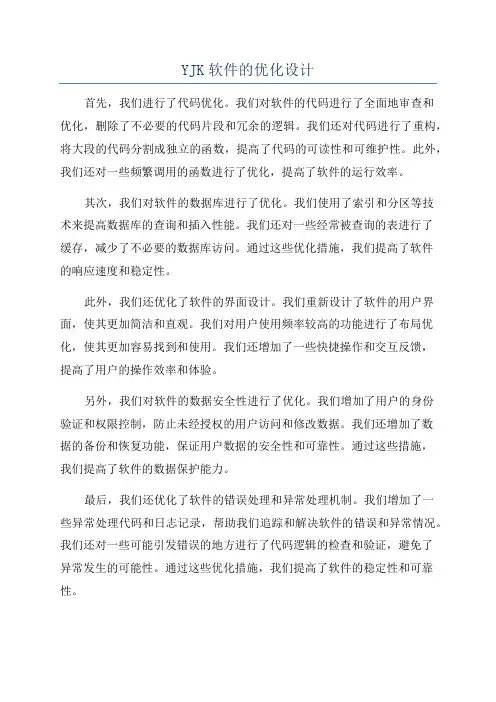

YJK软件的优化设计首先,我们进行了代码优化。
我们对软件的代码进行了全面地审查和优化,删除了不必要的代码片段和冗余的逻辑。
我们还对代码进行了重构,将大段的代码分割成独立的函数,提高了代码的可读性和可维护性。
此外,我们还对一些频繁调用的函数进行了优化,提高了软件的运行效率。
其次,我们对软件的数据库进行了优化。
我们使用了索引和分区等技术来提高数据库的查询和插入性能。
我们还对一些经常被查询的表进行了缓存,减少了不必要的数据库访问。
通过这些优化措施,我们提高了软件的响应速度和稳定性。
此外,我们还优化了软件的界面设计。
我们重新设计了软件的用户界面,使其更加简洁和直观。
我们对用户使用频率较高的功能进行了布局优化,使其更加容易找到和使用。
我们还增加了一些快捷操作和交互反馈,提高了用户的操作效率和体验。
另外,我们对软件的数据安全性进行了优化。
我们增加了用户的身份验证和权限控制,防止未经授权的用户访问和修改数据。
我们还增加了数据的备份和恢复功能,保证用户数据的安全性和可靠性。
通过这些措施,我们提高了软件的数据保护能力。
最后,我们还优化了软件的错误处理和异常处理机制。
我们增加了一些异常处理代码和日志记录,帮助我们追踪和解决软件的错误和异常情况。
我们还对一些可能引发错误的地方进行了代码逻辑的检查和验证,避免了异常发生的可能性。
通过这些优化措施,我们提高了软件的稳定性和可靠性。
总结起来,YJK软件的优化设计从代码优化、数据库优化、界面设计优化、数据安全性优化和错误处理优化等多个方面进行了改进。
这些优化措施不仅提升了软件的性能和用户体验,还增加了软件的稳定性和安全性。
我们将继续改进和优化YJK软件,不断提高其功能和性能,以满足更多用户的需求。
结构总体信息1、结构体系:按实际情况填写。
2、结构材料信息:按实际情况填写。
3、结构所在地区:一般选择“全国”。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数:定义与上部结构整体分析的地下室层数,根据实际情况输入,无则填0。
5、嵌固端所在层号:(P219~224)抗规6.1.14条:地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位;如果不大于2倍,可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关,与外界条件(如回填土的影响、是否为地下室等)无关,所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中,剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比,出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件,应将嵌固部位设定在基础顶板处,嵌固端所在层号填0。
6、与基础相连构件最大底标高:7、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算(包括地下室),例如:地下室3层,地上裙房4层时,裙房层数应填入7。
8、转换层所在层号:应按楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1)进行判断,是否为3层或3层以上转换。
9、加强层所在层号:人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数:用于框支剪力墙结构。
高规10.211、施工模拟加载层步长:一般默认1.12、恒活荷载计算信息:(P66)1)一般不允许不计算恒活荷载,也较少选一次性加载模型;2)模拟施工加载一模式:采用的是整体刚度分层加载模型,该模型应用与各种类型的下传荷载的结构,但不使用与有吊柱的情况;3)按模拟施工二:计算时程序将竖向构件的轴向刚度放大十倍,削弱了竖向荷载按刚度的重分配,柱墙上分得的轴力比较均匀,传给基础的荷载更为合理。

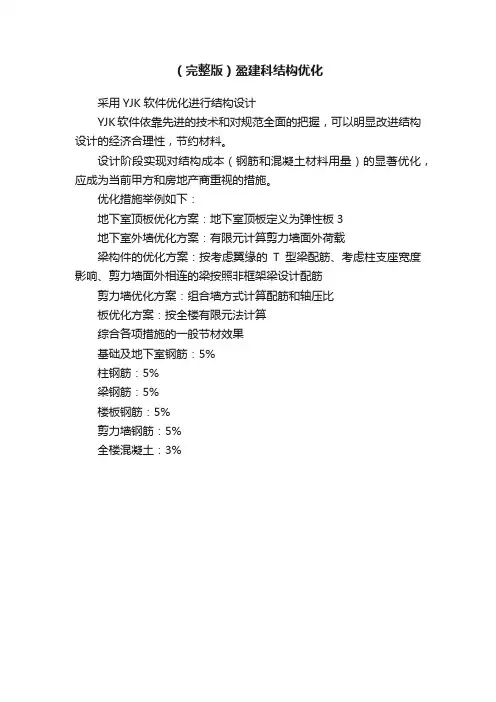

(完整版)盈建科结构优化
采用YJK软件优化进行结构设计
YJK软件依靠先进的技术和对规范全面的把握,可以明显改进结构设计的经济合理性,节约材料。
设计阶段实现对结构成本(钢筋和混凝土材料用量)的显著优化,应成为当前甲方和房地产商重视的措施。
优化措施举例如下:
地下室顶板优化方案:地下室顶板定义为弹性板3
地下室外墙优化方案:有限元计算剪力墙面外荷载
梁构件的优化方案:按考虑翼缘的T型梁配筋、考虑柱支座宽度影响、剪力墙面外相连的梁按照非框架梁设计配筋
剪力墙优化方案:组合墙方式计算配筋和轴压比
板优化方案:按全楼有限元法计算
综合各项措施的一般节材效果
基础及地下室钢筋:5%
柱钢筋:5%
梁钢筋:5%
楼板钢筋:5%
剪力墙钢筋:5%
全楼混凝土:3%。

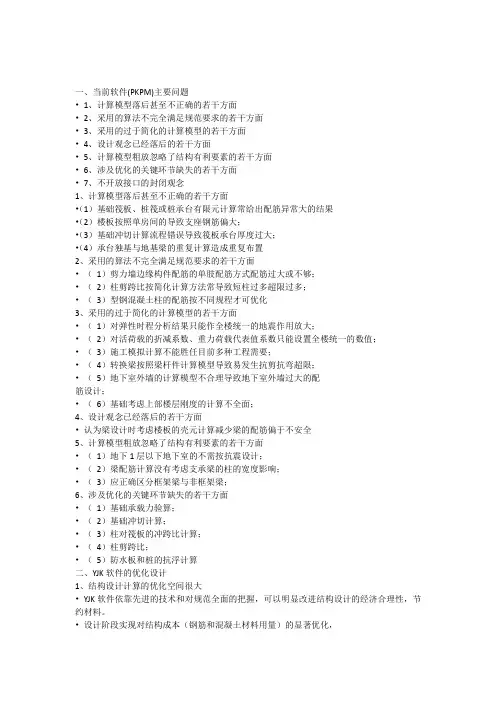

一、当前软件(PKPM)主要问题•1、计算模型落后甚至不正确的若干方面•2、采用的算法不完全满足规范要求的若干方面•3、采用的过于简化的计算模型的若干方面•4、设计观念已经落后的若干方面•5、计算模型粗放忽略了结构有利要素的若干方面•6、涉及优化的关键环节缺失的若干方面•7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面•(1)基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果•(2)楼板按照单房间的导致支座钢筋偏大;•(3)基础冲切计算流程错误导致筏板承台厚度过大;•(4)承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面•(1)剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够;•(2)柱剪跨比按简化计算方法常导致短柱过多超限过多;•(3)型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面•(1)对弹性时程分析结果只能作全楼统一的地震作用放大;•(2)对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值;•(3)施工模拟计算不能胜任目前多种工程需要;•(4)转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限;•(5)地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计;•(6)基础考虑上部楼层刚度的计算不全面;4、设计观念已经落后的若干方面•认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面•(1)地下1层以下地下室的不需按抗震设计;•(2)梁配筋计算没有考虑支承梁的柱的宽度影响;•(3)应正确区分框架梁与非框架梁;6、涉及优化的关键环节缺失的若干方面•(1)基础承载力验算;•(2)基础冲切计算;•(3)柱对筏板的冲跨比计算;•(4)柱剪跨比;•(5)防水板和桩的抗浮计算二、YJK软件的优化设计1、结构设计计算的优化空间很大•YJK软件依靠先进的技术和对规范全面的把握,可以明显改进结构设计的经济合理性,节约材料。

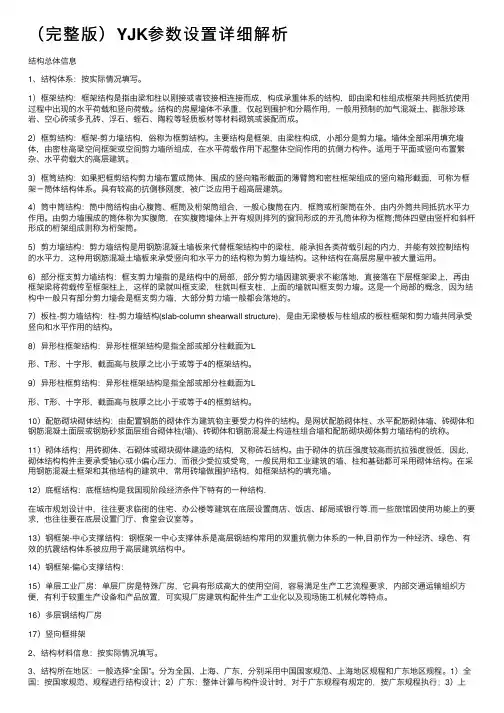

(完整版)YJK参数设置详细解析结构总体信息1、结构体系:按实际情况填写。
1)框架结构:框架结构是指由梁和柱以刚接或者铰接相连接⽽成,构成承重体系的结构,即由梁和柱组成框架共同抵抗使⽤过程中出现的⽔平荷载和竖向荷载。
结构的房屋墙体不承重,仅起到围护和分隔作⽤,⼀般⽤预制的加⽓混凝⼟、膨胀珍珠岩、空⼼砖或多孔砖、浮⽯、蛭⽯、陶粒等轻质板材等材料砌筑或装配⽽成。
2)框剪结构:框架-剪⼒墙结构,俗称为框剪结构。
主要结构是框架,由梁柱构成,⼩部分是剪⼒墙。
墙体全部采⽤填充墙体,由密柱⾼梁空间框架或空间剪⼒墙所组成,在⽔平荷载作⽤下起整体空间作⽤的抗侧⼒构件。
适⽤于平⾯或竖向布置繁杂、⽔平荷载⼤的⾼层建筑。
3)框筒结构:如果把框剪结构剪⼒墙布置成筒体,围成的竖向箱形截⾯的薄臂筒和密柱框架组成的竖向箱形截⾯,可称为框架-筒体结构体系。
具有较⾼的抗侧移刚度,被⼴泛应⽤于超⾼层建筑。
4)筒中筒结构:筒中筒结构由⼼腹筒、框筒及桁架筒组合,⼀般⼼腹筒在内,框筒或桁架筒在外,由内外筒共同抵抗⽔平⼒作⽤。
由剪⼒墙围成的筒体称为实腹筒,在实腹筒墙体上开有规则排列的窗洞形成的开孔筒体称为框筒;筒体四壁由竖杆和斜杆形成的桁架组成则称为桁架筒。
5)剪⼒墙结构:剪⼒墙结构是⽤钢筋混凝⼟墙板来代替框架结构中的梁柱,能承担各类荷载引起的内⼒,并能有效控制结构的⽔平⼒,这种⽤钢筋混凝⼟墙板来承受竖向和⽔平⼒的结构称为剪⼒墙结构。
这种结构在⾼层房屋中被⼤量运⽤。
6)部分框⽀剪⼒墙结构:框⽀剪⼒墙指的是结构中的局部,部分剪⼒墙因建筑要求不能落地,直接落在下层框架梁上,再由框架梁将荷载传⾄框架柱上,这样的梁就叫框⽀梁,柱就叫框⽀柱,上⾯的墙就叫框⽀剪⼒墙。
这是⼀个局部的概念,因为结构中⼀般只有部分剪⼒墙会是框⽀剪⼒墙,⼤部分剪⼒墙⼀般都会落地的。
7)板柱-剪⼒墙结构:柱-剪⼒墙结构(slab-column shearwall structure),是由⽆梁楼板与柱组成的板柱框架和剪⼒墙共同承受竖向和⽔平作⽤的结构。
Y J K软件的优化设计集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-一、当前软件(P K P M)主要问题1、计算模型落后甚至不正确的若干方面2、采用的算法不完全满足规范要求的若干方面3、采用的过于简化的计算模型的若干方面4、设计观念已经落后的若干方面5、计算模型粗放忽略了结构有利要素的若干方面6、涉及优化的关键环节缺失的若干方面7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面(1)基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果(2)楼板按照单房间的导致支座钢筋偏大;(3)基础冲切计算流程错误导致筏板承台厚度过大;(4)承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面(1)剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够;(2)柱剪跨比按简化计算方法常导致短柱过多超限过多;(3)型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面(1)对弹性时程分析结果只能作全楼统一的地震作用放大;(2)对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值;(3)施工模拟计算不能胜任目前多种工程需要;(4)转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限;(5)地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计;(6)基础考虑上部楼层刚度的计算不全面;4、设计观念已经落后的若干方面认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面(1)地下1层以下地下室的不需按抗震设计;(2)梁配筋计算没有考虑支承梁的柱的宽度影响;(3)应正确区分框架梁与非框架梁;6、涉及优化的关键环节缺失的若干方面(1)基础承载力验算;(2)基础冲切计算;(3)柱对筏板的冲跨比计算;(4)柱剪跨比;(5)防水板和桩的抗浮计算二、YJK软件的优化设计1、结构设计计算的优化空间很大YJK软件依靠先进的技术和对规范全面的把握,可以明显改进结构设计的经济合理性,节约材料。
结构总体信息1、结构体系:按实际情况填写.2、结构材料信息:按实际情况填写。
3、结构所在地区:一般选择“全国”。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数:定义与上部结构整体分析的地下室层数,根据实际情况输入,无则填0。
5、嵌固端所在层号:(P219~224)抗规6.1。
14条:地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位;如果不大于2倍,可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关,与外界条件(如回填土的影响、是否为地下室等)无关,所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass。
out中,剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比,出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件,应将嵌固部位设定在基础顶板处,嵌固端所在层号填0。
6、与基础相连构件最大底标高:7、裙房层数:程序不能自动识别裙房层数,需要人工指定.应从结构最底层起算(包括地下室),例如:地下室3层,地上裙房4层时,裙房层数应填入7。
8、转换层所在层号:应按楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5.程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1)进行判断,是否为3层或3层以上转换.9、加强层所在层号:人工指定。
根据《高规》10.3、《抗规》6。
1.10条并结合工程实际情况填写。
10、底框层数:用于框支剪力墙结构。
高规10.211、施工模拟加载层步长:一般默认1.12、恒活荷载计算信息:(P66)1)一般不允许不计算恒活荷载,也较少选一次性加载模型;2)模拟施工加载一模式:采用的是整体刚度分层加载模型,该模型应用与各种类型的下传荷载的结构,但不使用与有吊柱的情况;3)按模拟施工二:计算时程序将竖向构件的轴向刚度放大十倍,削弱了竖向荷载按刚度的重分配,柱墙上分得的轴力比较均匀,传给基础的荷载更为合理。
结构总体信息1、结构体系:按实际情况填写。
2、结构材料信息:按实际情况填写。
3、结构所在地区:一般选择“全国”。
分为全国、上海、广东,分别采用中国国家规范、上海地区规程和广东地区规程。
B类建筑和A类建筑选项只在坚定加固版本中才可选择。
4、地下室层数:定义与上部结构整体分析的地下室层数,根据实际情况输入,无则填0。
5、嵌固端所在层号:(P219~224)抗规6.1.14条:地下室结构的楼层侧向刚度不宜小于相邻上部楼层侧向刚度的2倍。
如果地下室首层的侧向刚度大于其上一层侧向刚度的2倍,可将地下一层顶板作为嵌固部位;如果不大于2倍,可将嵌固端逐层下移到符合要求的部位,直到嵌固端所在层侧向刚度大于上部结构一层的2倍。
由于剪切刚度比的计算只与建筑结构本身的特性有关,与外界条件(如回填土的影响、是否为地下室等)无关,所以在计算侧向刚度比是宜选用剪切刚度比。
在YJK中的结果文件wmass.out中,剪切刚度是RJX1、RJY1,可从地下一层逐层计算与地上一层的剪切刚度比,出现大于2或四舍五入大于2的,该层顶板即可作为嵌固端。
如果地下室各层都不满足嵌固条件,应将嵌固部位设定在基础顶板处,嵌固端所在层号填0。
6、与基础相连构件最大底标高:7、裙房层数:程序不能自动识别裙房层数,需要人工指定。
应从结构最底层起算(包括地下室),例如:地下室3层,地上裙房4层时,裙房层数应填入7。
8、转换层所在层号:应按楼层组装中的自然层号填写,例如:地下室3层,转换层位于地上2层时,转换层所在层号应填入5。
程序不能自动识别转换层,需要人工指定。
对于高位转换的判断,转换层位置以嵌固端起算,即以(转换层所在层号-嵌固端所在层号+1)进行判断,是否为3层或3层以上转换。
9、加强层所在层号:人工指定。
根据《高规》10.3、《抗规》6.1.10条并结合工程实际情况填写。
10、底框层数:用于框支剪力墙结构。
高规10.211、施工模拟加载层步长:一般默认1.12、恒活荷载计算信息:(P66)1)一般不允许不计算恒活荷载,也较少选一次性加载模型;2)模拟施工加载一模式:采用的是整体刚度分层加载模型,该模型应用与各种类型的下传荷载的结构,但不使用与有吊柱的情况;3)按模拟施工二:计算时程序将竖向构件的轴向刚度放大十倍,削弱了竖向荷载按刚度的重分配,柱墙上分得的轴力比较均匀,传给基础的荷载更为合理。
一、当前软件(PKPM)主要问题• 1、计算模型落后甚至不正确的若干方面• 2、采用的算法不完全满足规范要求的若干方面• 3、采用的过于简化的计算模型的若干方面• 4、设计观念已经落后的若干方面• 5、计算模型粗放忽略了结构有利要素的若干方面• 6、涉及优化的关键环节缺失的若干方面• 7、不开放接口的封闭观念1、计算模型落后甚至不正确的若干方面•(1)基础筏板、桩筏或桩承台有限元计算常给出配筋异常大的结果•(2)楼板按照单房间的导致支座钢筋偏大;•(3)基础冲切计算流程错误导致筏板承台厚度过大;•(4)承台独基与地基梁的重复计算造成重复布置2、采用的算法不完全满足规范要求的若干方面•(1)剪力墙边缘构件配筋的单肢配筋方式配筋过大或不够;• (2)柱剪跨比按简化计算方法常导致短柱过多超限过多;• (3)型钢混凝土柱的配筋按不同规程才可优化3、采用的过于简化的计算模型的若干方面• (1)对弹性时程分析结果只能作全楼统一的地震作用放大;• (2)对活荷载的折减系数、重力荷载代表值系数只能设置全楼统一的数值;• (3)施工模拟计算不能胜任目前多种工程需要;• (4)转换梁按照梁杆件计算模型导致易发生抗剪抗弯超限;• (5)地下室外墙的计算模型不合理导致地下室外墙过大的配筋设计;• (6)基础考虑上部楼层刚度的计算不全面;4、设计观念已经落后的若干方面• 认为梁设计时考虑楼板的壳元计算减少梁的配筋偏于不安全5、计算模型粗放忽略了结构有利要素的若干方面• (1)地下1层以下地下室的不需按抗震设计;• (2)梁配筋计算没有考虑支承梁的柱的宽度影响;• (3)应正确区分框架梁与非框架梁;6、涉及优化的关键环节缺失的若干方面• (1)基础承载力验算;• (2)基础冲切计算;• (3)柱对筏板的冲跨比计算;• (4)柱剪跨比;• (5)防水板和桩的抗浮计算二、YJK软件的优化设计1、结构设计计算的优化空间很大• YJK软件依靠先进的技术和对规范全面的把握,可以明显改进结构设计的经济合理性,节约材料。
• 设计阶段实现对结构成本(钢筋和混凝土材料用量)的显著优化,应成为当前甲方和房地产商重视的措施2、以技术进步带动设计优化• 开发更先进的计算方法• 全面的贯彻规范• 纠正目前软件中大量不合理处理环节,从而发挥结构应有的能力和潜力• 突出关键环节,避免人为的失误造成浪费3、上部结构整体计算方面的优化改进措施(1)、根据弹性时程分析结果可分层地震作用放大(2)、模拟施工加载次序的楼层自动连续和指定任意构件施工次序(3)、活荷载的折减系数、重力荷载代表值系数可按构件分别设定4、根据弹性时程分析结果可分层地震作用放大• 弹性时程分析的作用是找出和反应谱法的各层差距,给出X、Y 两个方向的各层不同的放大系数。
将各层放大系数导入反应谱计算进行设计。
• 但是传统软件对于地震作用的放大仅仅设置了一个全楼统一的地震作用放大系数,这个放大系数只能从弹性时程分析的X、Y两个方向的各层放大系数中选择最大的数值来输入• 这种处理比规范要求明显偏大。
5、JK给出地震放大系数参考值–计算结果的选取:当取三组加速度时程曲线输入时,计算结果宜取时程法的包络值和振型分解反应谱法的较大值;当取七组及七组以上的时程曲线时,计算结果可取时程法的平均值和振型分解反应谱法的较大值。
–软件根据两种算法的层剪力、层间位移角比值确定全楼地震放大系数(如只有个别楼层比值偏大,可通过增加薄弱层及调整薄弱层放大系数实现),用户可参考该系数调整振型分解反应谱法计算的内力。
6、指定任意构件施工次序• 规范条文:《高规》 5.1.8 高层建筑结构在进行重力荷载作用效应分析时,柱、墙、斜撑等构件的轴向变形宜采用适当的计算模型考虑施工过程的影响;复杂高层建筑及房屋高度大于150m的其他高层建筑结构,应考虑施工过程的影响。
•合理确定施工次序不仅符合实际要求,而且减少构件的计算受力7、模拟施工加载次序可自动确定• 对一些传力复杂的结构,如转换层结构、采用广义层方式建立的多塔结构的相关部位,施工加载次序可自动生成。
• 避免人工未能修改施工次序造成计算异常•对于广义层多塔的情况,程序会自动按各塔同时向上施工的原则设定各层的施工次序•对于被设置为转换层、或者该层中设置了转换梁、转换柱、水平转换构件的楼层,程序默认与其上两层同时加载(3层1个施工次序意味着3层共同受力,可使转换层相应构件受力减少)•对于存在梁托柱、梁托斜杆情况的楼层,程序默认与其上一层同时加载(梁托柱连续2层的施工次序可使托柱梁的受力减少)•如果伸臂桁架按照楼层施工将使它受力太大,一般都必须调整它的施工次序8、活荷载的折减系数、重力荷载代表值系数可按构件分别设定•以前仅考虑考虑楼层的折减系数、重力荷载代表值时的活荷折减系数(地震活荷组合系数)为全楼统一值• 计算前处理增加“活荷折减”菜单,可按单个构件设定不同的值,可按自然层分别对梁、柱、墙、斜杆的某一杆件设置•从而适应了共存于同一结构的多种类型的活荷载的不同折减或组合,并可避免梁考虑面积和柱墙考虑楼层的重复折减•柱墙折减和梁考虑从属面积的折减都放到计算参数中设置9、柱的设计优化(1)、提供柱剪跨比的通用计算方法• 柱的剪跨比是柱设计中的重要指标,规范对剪跨比小于2或小于1.5的柱判断为短柱,对短柱的要求比一般柱严格得多。
• 规范对柱的剪跨比计算规定的通用计算方法是M/(Vh0);简化计算方法为Hn/(2h0),但规定简化计算方法只能用在“框架结构”中,且柱的反弯点在柱层高范围内时。
• 现软件只提供柱剪跨比的简化算法,首先这种应用超出了“框架结构”的范围,特别是大量按照通用算法算的柱的剪跨比并不属于短柱的结构,按照简化算法却属于短柱。
这样的结果常导致在高层建筑中出现大批超限的柱,其实按照规范的通用算法它们中的大部分并不超限,这种粗略算法的结果只能通过加大柱截面尺寸来解决,造成完全不必要的浪费。
• 对钢筋混凝土柱提供剪跨比的通用计算方法M/(Vh0),可有效避免简化算法时大量柱超限的不正常现象。
λ c --- 柱剪跨比,非简化方法计算时输出对应的设计内力。
软件设置了专门的剪跨比简图按照通用算法计算柱的剪跨比:大多数短柱变为非短柱;从超限柱19根变为没有超限柱;箍筋计算量减少7%。
• 旧的算法导致大量超限柱• 旧的算法造成材料的浪费(2)、型钢混凝土构件可按不同规程计算• 设计型钢混凝土柱时可采用目前发布的两种规程:《型钢混凝土组合结构技术规程》(JGJ 138-2001) 和《钢骨混凝土结构技术规程》(YB 9082-2006) 。
• 截面配筋设计时,前者只考虑本方向工型钢,忽略另一方向工字钢,后者则每个方向都考虑全部工型钢作用。
• 因此使用《钢骨混凝土结构技术规程》(YB 9082-2006) 常可以较大幅度的减少型钢混凝土柱的配筋量。
• 传统软件只能按照前者的规程计算,没有按照后者规程计算的功能10、梁的设计优化(1)、矩形混凝土梁考虑楼板翼缘作用按T形截面配筋(参数输入—构件设计信息)考虑楼板作为梁的翼缘后,梁的跨中配筋量有效减少。
(2)、梁端配筋考虑柱宽(参数输入—构件设计信息—梁端内力取值位置:1)一般可减少梁上钢筋15%以上,比设置梁刚域方式更有效(3)、与剪力墙垂直相连的梁可按非框架梁设计(参数输入—计算控制信息—与剪力墙相连的梁按框架梁设计,不打勾即按非框架梁)按框架梁设计时抗震等级是x级;按非框架梁设计时为非抗震(4)、计算梁时应考虑较厚楼板的面外协同作用(如地下室顶板)使用弹性板6时应采用的参数设置(参数输入—计算控制信息):a、板元细分最大控制长度:1b、梁与弹性板变性协调(5)、转换梁常见超限问题应对• 转换梁本身容易抗弯抗剪超限• 转换梁上承托的剪力墙容易抗剪超限转换梁自动按壳单元计算• 传统软件处理转换梁模型的方法缺陷:用梁单元计算转换梁,不能真实反映转换梁的刚度。
–实际情况:剪力墙的下边缘与转换大梁的上表面变形协调;–计算模型:剪力墙的下边缘与转换大梁的中性轴变形协调;于是计算模型中的转换大梁的上表面在荷载作用下将会与剪力墙脱开,失去本应存在的变形协调性。
处理方法:托墙梁刚度放大系数• YJK软件处理转换梁模型的方法采用壳元模型计算,自动进行单元划分,使细分的单元和上部承托的剪力墙单元保持协调。
转换梁弯矩对比:YJK与ANSYS相同;SATWE的跨中弯矩比YJK大将近一倍;YJK支座弯矩比SATWE大,但可考虑支座宽度的影响,实配负筋不大转换梁剪力对比:YJK、ANSYS、SATWE相差不大转换梁顶部、底部、箍筋计算用量对比:YJK可使转换梁底部配筋明显减少11、剪力墙设计优化(1)、自动按照组合墙配筋(参数设置—墙柱配筋设计考虑端柱;墙柱配筋设计考虑翼缘墙,每端翼缘不大于腹板面积的一半,不大于4倍翼缘墙厚)•剪力墙配筋按照考虑翼缘、考虑边框柱的组合截面•对型钢、型钢混凝土柱剪力墙按照组合截面配筋•剪力墙组合轴压比计算•按照组合截面计算剪力墙稳定性•剪力墙边缘构件的设计•剪力墙是多个墙肢相连组合工作的,《抗规》6.2.13条和《砼规》9.4.3条都指出:抗震墙应计入腹板和翼墙共同工作、剪力墙承载力计算中可考虑翼缘等。
说明规范要求按照墙肢相连的组合截面计算。
• 但是现软件计算剪力墙的配筋时是按照每个单肢墙的一字墙分别计算,然后把相交各墙肢的配筋结果叠加作为边缘构件配筋,虽然这种配筋方式编程简单,但是一方面多数情况下配筋结果偏大,另一方面正如许多权威专家多次指出的:有时配筋不够不安全。
• 特别对于带边框柱剪力墙,现软件是将柱配筋和与柱相连的墙肢配筋相加作为边缘构件配筋,常导致配筋大得排布不下,这完全是计算模型不合理导致的错误结果。
以前设计方法:墙和边框柱配筋分别输出,边缘构件取二者之和组合墙计算:没有边框柱单独的配筋,边缘构件取墙的配筋按组合墙计算的边框柱配筋大大减少(2)、按组合墙计算剪力墙的轴压比(每肢翼缘不大于6倍翼缘墙厚) •计算每一段剪力墙轴压比时,结合相邻墙肢适当范围的轴力组合计算•有效避免相邻墙段轴压比差距过大的情况•墙稳定计算时准确考虑组合墙状况,可随时查看每一墙肢的单墙肢和整体稳定计算书(3)、对短墙肢自动单元加密计算(参数输入-计算控制信息:短墙肢自动加密)•对于水平向只划分了1个单元的较短墙肢,自动增加到2个单元,以避免短墙肢计算异常。
短墙肢自动加密避免内力异常大:不勾选“短墙肢自动加密”时短墙肢的单元划分结果,一片墙划分为一个单元;勾选“短墙肢自动加密”时短墙肢的单元划分结果,一片墙划分为两个单元。
(4)、墙水平分布筋参与边缘构件的配箍(一般可减少边缘构件箍筋用量的20%)• 《高规》第7.2.15明确提出约束边缘构件可以考虑墙水平分布筋:• 箍筋体积配箍率,可计入箍筋、拉筋以及符合构造要求的水平分布钢筋,计入的水平分布钢筋的体积配箍率不应大于总体积配箍率的30%• 约束边缘构件和构造边缘构件均可以考虑墙水平分布筋• 要求保证至少每隔一个是采用封闭箍筋,也就是说即使墙身间距和边缘构件箍筋间距相同,也只是每隔一个用墙水平筋替代部分箍筋•绘图设置:约束边缘构件箍筋计入墙水平分布筋(否);构造边缘构件箍筋计入墙水平分布筋(否)(5)、解决连梁的两个关键问题• 墙上开洞方式和普通梁输入方式,在跨高比较小时,计算结果差距较大;且按普通梁方式输入有时并不合理;对“普通梁方式”输入的连梁,程序将跨高比较小的梁自动划分单元并按照“壳元”计算。
