浅议水泥回转窑烧成带温度

水泥回转窑的工作原理和结构介绍水泥回转窑是水泥生产过程中的重要设备，它通过高温处理原料，在窑内进行物理化学反应，最终产生水泥熟料。

本文将详细介绍水泥回转窑的工作原理和结构。

工作原理水泥回转窑的工作原理如下： 1. 原料进料：原料（如石灰石、粉煤灰、铁矿石等）通过进料设备进入水泥回转窑。

2. 升温区：原料在水泥回转窑中自上而下地流动，经过升温区。

升温区内通常有燃料和燃烧空气，通过燃烧将原料加热到1500°C以上。

3. 煅烧区：在煅烧区，原料经过高温处理，发生物理化学反应，形成水泥熟料。

这个过程主要是熟化石灰石中的矿物，如石英，形成熟料矿物等。

4. 冷却区：煅烧后的水泥熟料通过冷却区进行冷却，以降低其温度，准备进入下一个工艺环节。

5. 出料：冷却后的水泥熟料从水泥回转窑的出料口流出，再经过破碎、磨粉等工序，最终制成水泥产品。

结构水泥回转窑主要由以下几个部分构成： 1. 窑筒：水泥回转窑的主体部分，通常为圆柱形。

窑筒由耐高温材料制成，以抵御高温和腐蚀。

2. 转子：位于窑筒内部并固定在回转窑的轴上，通过驱动装置带动窑筒转动。

转子通常由多个钢制齿轮组成，以确保窑筒的稳定转动。

3. 辊轮：固定在窑筒外侧，起到支撑窑筒和转子的作用。

辊轮通常由钢制制成，具有一定的承重能力。

4. 驱动装置：用于带动转子和窑筒的转动。

驱动装置通常由电机、减速器和联轴器等组成。

5. 进料装置：用于将原料输送到水泥回转窑中。

进料装置通常包括给料斗、螺旋输送机等设备。

6. 出料装置：用于将冷却后的水泥熟料从水泥回转窑中排出。

出料装置通常包括排料板、出料斗等设备。

水泥回转窑的优势水泥回转窑具有以下优势： 1. 高效性：水泥回转窑具有较大的传热面积和高温区的维持时间，能够高效地将原料加热到所需的温度。

2. 灵活性：水泥回转窑可以通过调整进料量、进料位置和窑转速来控制生产过程，以适应不同的原料和生产要求。

3. 稳定性：水泥回转窑具有良好的稳定性和可靠性，可以连续稳定地生产高质量的水泥熟料。

升温和降温制度：窑衬碱性砖的热膨胀系数最大，热稳定性差，又用于窑内温度最高部位，升温和降温的梯度最陡，温差压力最大，最容易开裂剥落，寿命也最短。

因此，升温和降温制度是使用的一大关键。

(1)湿法砌全部窑衬，以30C∕h升温为佳；(2)只检修部分碱性砖，以5OC∕h升温为佳；(3)停窑不检修由烧成带能保持在300℃以上，可加快到125C∕h升温；(4)在窑筒体椭圆度正常情况下，可适当加快升温速度：①20-3O(TC区段，可加快至240-300βC/h;②300-80(TC关键段，以30°C∕h为最佳，最快也不能超过50C∕h;③800-1450°C区段，可加快至60C∕h.这是必须保证的烘烤升温制度。

预热器烘烤：(1)对水硬性浇注料，为了解决附着水和化学结合水，24小时内不得烘烤;(2)对含浇注料层在内的复合衬里，烘烤时间应达到1个星期；(3)对只使用浇注料的衬里，其具体升温制度应如表2所示。

烘窑注意事项：烘窑必须是连续进行，不得中断。

万一中断，在时间短、保温好的情况下，可以从实际降到的温度开始，接续烘烤；如中断的时间较长，则必须按冷窑制度降至常温，重新开始烘烤。

烘窑期间，应按烘窑制度转窑，力求烧成带内砖各处温度均匀，保证窑筒体中心线规整，椭圆度正常。

停窑而不换成时，必须慢冷以保证窑衬安全。

应在停窑后用辅助传动间隙转窑，并停高温风机且关闭阀门，维持最小负压(例如在排风机处为30I1In1H20),经24h后方可打开窑门来加快冷却。

对于传统小窑，蓄热量小及密闭条件差，冷却时间可以适当缩短，停窑时立即关闭高温风机阀门，使高温风机保持空转，等窑皮和窑料表面变黑，不见红料，方可逐步开大阀门用排风机冷窑(抽风快冷)。

达到窑皮及窑料变黑，大致需要5-8h不等。

挂窑皮及保护窑皮：在正常窑皮保护下，碱性豉表面温度低，无窑皮的1400°C左右降到600C左右，砖内温度梯度显著平缓，显著地抑制了渗入变质的破坏作用，有效延长了碱性砖的寿命。

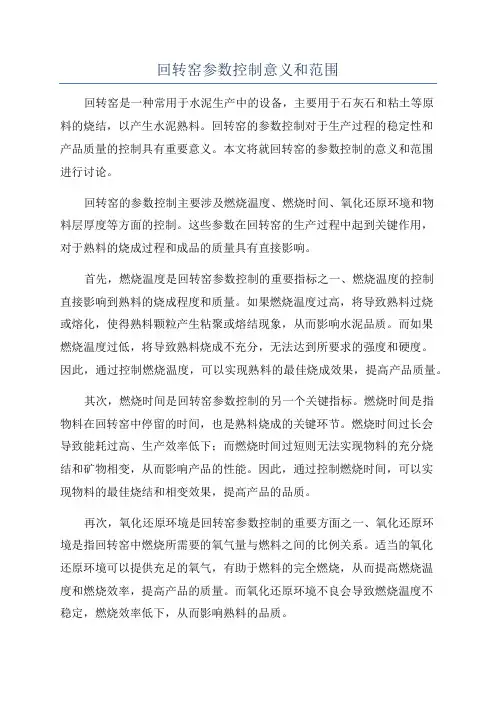

回转窑参数控制意义和范围回转窑是一种常用于水泥生产中的设备，主要用于石灰石和粘土等原料的烧结，以产生水泥熟料。

回转窑的参数控制对于生产过程的稳定性和产品质量的控制具有重要意义。

本文将就回转窑的参数控制的意义和范围进行讨论。

回转窑的参数控制主要涉及燃烧温度、燃烧时间、氧化还原环境和物料层厚度等方面的控制。

这些参数在回转窑的生产过程中起到关键作用，对于熟料的烧成过程和成品的质量具有直接影响。

首先，燃烧温度是回转窑参数控制的重要指标之一、燃烧温度的控制直接影响到熟料的烧成程度和质量。

如果燃烧温度过高，将导致熟料过烧或熔化，使得熟料颗粒产生粘聚或熔结现象，从而影响水泥品质。

而如果燃烧温度过低，将导致熟料烧成不充分，无法达到所要求的强度和硬度。

因此，通过控制燃烧温度，可以实现熟料的最佳烧成效果，提高产品质量。

其次，燃烧时间是回转窑参数控制的另一个关键指标。

燃烧时间是指物料在回转窑中停留的时间，也是熟料烧成的关键环节。

燃烧时间过长会导致能耗过高、生产效率低下；而燃烧时间过短则无法实现物料的充分烧结和矿物相变，从而影响产品的性能。

因此，通过控制燃烧时间，可以实现物料的最佳烧结和相变效果，提高产品的品质。

再次，氧化还原环境是回转窑参数控制的重要方面之一、氧化还原环境是指回转窑中燃烧所需要的氧气量与燃料之间的比例关系。

适当的氧化还原环境可以提供充足的氧气，有助于燃料的完全燃烧，从而提高燃烧温度和燃烧效率，提高产品的质量。

而氧化还原环境不良会导致燃烧温度不稳定，燃烧效率低下，从而影响熟料的品质。

最后，物料层厚度是回转窑参数控制的另一个重要指标。

物料层厚度的控制直接影响到回转窑内的热交换和物料的热传导。

适当的物料层厚度可以提供充足的换热面积，有助于热能的传递和物料的均匀加热，从而提高熟料的烧成效果和产品的质量。

而物料层厚度过大或过小都会导致热交换不充分，影响熟料的质量。

总之，回转窑的参数控制对于提高生产过程的稳定性和产品质量具有重要意义。

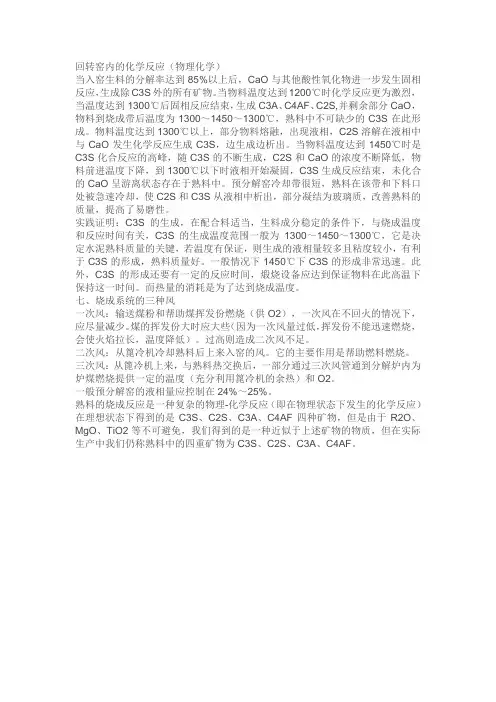

回转窑内的化学反应（物理化学）当入窑生料的分解率达到85%以上后，CaO与其他酸性氧化物进一步发生固相反应，生成除C3S外的所有矿物。

当物料温度达到1200℃时化学反应更为激烈，当温度达到1300℃后固相反应结束，生成C3A、C4AF、C2S,并剩余部分CaO，物料到烧成带后温度为1300～1450～1300℃，熟料中不可缺少的C3S在此形成。

物料温度达到1300℃以上，部分物料熔融，出现液相，C2S溶解在液相中与CaO发生化学反应生成C3S，边生成边析出。

当物料温度达到1450℃时是C3S化合反应的高峰，随C3S的不断生成，C2S和CaO的浓度不断降低，物料前进温度下降，到1300℃以下时液相开始凝固，C3S生成反应结束，未化合的CaO呈游离状态存在于熟料中。

预分解窑冷却带很短，熟料在该带和下料口处被急速冷却，使C2S和C3S从液相中析出，部分凝结为玻璃质，改善熟料的质量，提高了易磨性。

实践证明：C3S的生成，在配合料适当，生料成分稳定的条件下，与烧成温度和反应时间有关，C3S的生成温度范围一般为1300～1450～1300℃，它是决定水泥熟料质量的关键，若温度有保证，则生成的液相量较多且粘度较小，有利于C3S的形成，熟料质量好。

一般情况下1450℃下C3S的形成非常迅速。

此外，C3S的形成还要有一定的反应时间，煅烧设备应达到保证物料在此高温下保持这一时间。

而热量的消耗是为了达到烧成温度。

七、烧成系统的三种风一次风：输送煤粉和帮助煤挥发份燃烧（供O2），一次风在不回火的情况下，应尽量减少。

煤的挥发份大时应大些（因为一次风量过低，挥发份不能迅速燃烧，会使火焰拉长，温度降低）。

过高则造成二次风不足。

二次风：从篦冷机冷却熟料后上来入窑的风。

它的主要作用是帮助燃料燃烧。

三次风：从篦冷机上来，与熟料热交换后，一部分通过三次风管通到分解炉内为炉煤燃烧提供一定的温度（充分利用篦冷机的余热）和O2。

一般预分解窑的液相量应控制在24%～25%。

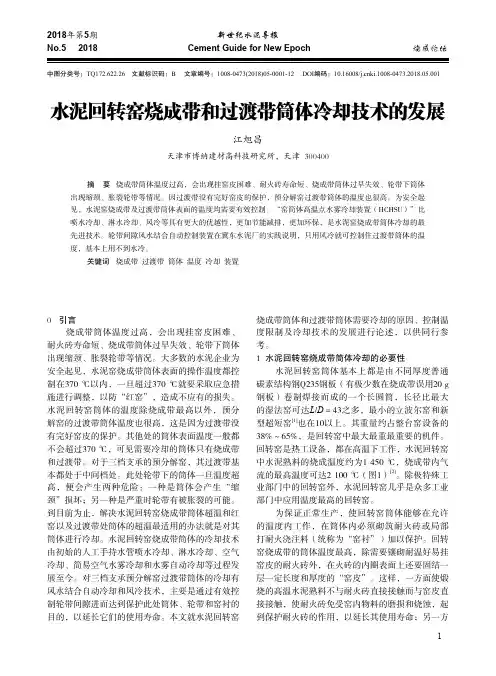

中图分类号：TQ 72.622.26 文献标识码：B 文章编号： 008-0473(20 8)05-000 - 2 DOI编码： 0. 6008/ki. 008-0473.20 8.05.00水泥回转窑烧成带和过渡带筒体冷却技术的发展江旭昌天津市博纳建材高科技研究所，天津 300400摘 要 烧成带筒体温度过高，会出现挂窑皮困难、耐火砖寿命短、烧成带筒体过早失效、轮带下筒体出现缩颈、胀裂轮带等情况。

因过渡带没有完好窑皮的保护，预分解窑过渡带筒体的温度也很高。

为安全起见，水泥窑烧成带及过渡带筒体表面的温度均需要有效控制。

“窑筒体高温点水雾冷却装置（HCHSU）”比喷水冷却、淋水冷却、风冷等具有更大的优越性，更加节能减排，更加环保，是水泥窑烧成带筒体冷却的最先进技术。

轮带间隙风水结合自动控制装置在冀东水泥厂的实践说明，只用风冷就可控制住过渡带筒体的温度，基本上用不到水冷。

关键词 烧成带 过渡带 筒体 温度 冷却 装置0 引言烧成带筒体温度过高，会出现挂窑皮困难、耐火砖寿命短、烧成带筒体过早失效、轮带下筒体出现缩颈、胀裂轮带等情况。

大多数的水泥企业为安全起见，水泥窑烧成带筒体表面的操作温度都控制在370 ℃以内，一旦超过370 ℃就要采取应急措施进行调整，以防“红窑”，造成不应有的损失。

水泥回转窑筒体的温度除烧成带最高以外，预分解窑的过渡带筒体温度也很高，这是因为过渡带没有完好窑皮的保护。

其他处的筒体表面温度一般都不会超过370 ℃，可见需要冷却的筒体只有烧成带和过渡带。

对于三档支承的预分解窑，其过渡带基本都处于中间档处。

此处轮带下的筒体一旦温度超高，便会产生两种危险：一种是筒体会产生“缩颈”损坏；另一种是严重时轮带有被胀裂的可能。

到目前为止，解决水泥回转窑烧成带筒体超温和红窑以及过渡带处筒体的超温最适用的办法就是对其筒体进行冷却。

水泥回转窑烧成带筒体的冷却技术由初始的人工手持水管喷水冷却、淋水冷却、空气冷却、简易空气水雾冷却和水雾自动冷却等过程发展至今。

水泥窑工况参数
水泥窑，作为水泥生产中的核心设备，其工况参数对于确保生产过程的顺利进行以及产品质量的稳定具有至关重要的作用。

以下将详细介绍水泥窑的一些关键工况参数。

首先，温度是水泥窑工况中最重要的参数之一。

水泥窑内的温度分布直接影响到熟料的形成和质量。

在煅烧过程中，需要严格控制窑内各区域的温度，以确保物料能够充分反应并生成高质量的熟料。

通常，水泥窑的煅烧温度可高达1400℃以上，这对窑体的耐高温性能和保温措施提出了较高的要求。

其次，窑内气氛也是水泥窑工况中的重要参数。

气氛主要影响到窑内的氧化还原反应，进而影响到熟料的矿物组成和性能。

通过调整窑内气氛，可以控制熟料中矿物相的形成，从而调整水泥的性能。

此外，物料在窑内的停留时间也是一个关键的工况参数。

物料在窑内的停留时间直接影响到其受热程度和反应程度。

过短的停留时间可能导致物料反应不充分，影响熟料质量；而过长的停留时间则可能导致熟料过烧，同样影响质量。

因此，需要根据物料性质和生产要求，合理控制物料在窑内的停留时间。

最后，窑的转速和斜度也是影响水泥窑工况的重要参数。

窑的转速和斜度决定了物料在窑内的运动状态和分布，进而影响到物料的混合和反应。

通过调整窑的转速和斜度，可以控制物料在窑内的运动轨迹，实现物料的均匀受热和充分反应。

综上所述，水泥窑的工况参数包括温度、气氛、物料停留时间、窑转速和斜度等。

这些参数之间相互关联、相互影响，共同决定了水泥窑的生产效率和产品质量。

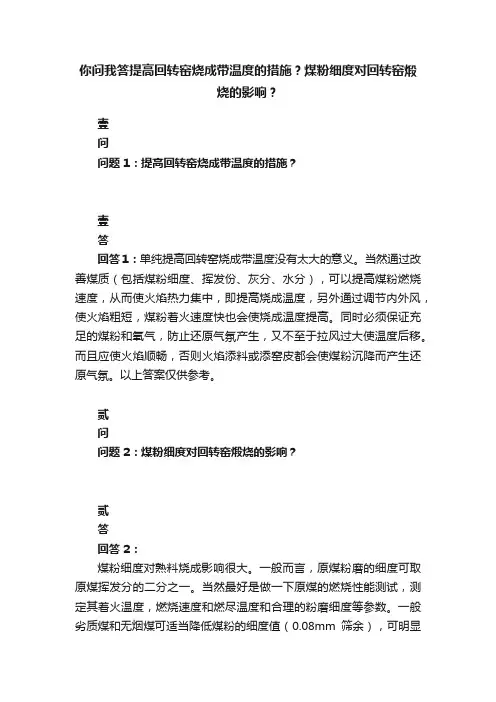

你问我答提高回转窑烧成带温度的措施？煤粉细度对回转窑煅
烧的影响？
壹
问
问题1：提高回转窑烧成带温度的措施？
壹
答
回答1：单纯提高回转窑烧成带温度没有太大的意义。

当然通过改善煤质（包括煤粉细度、挥发份、灰分、水分），可以提高煤粉燃烧速度，从而使火焰热力集中，即提高烧成温度，另外通过调节内外风，使火焰粗短，煤粉着火速度快也会使烧成温度提高。

同时必须保证充足的煤粉和氧气，防止还原气氛产生，又不至于拉风过大使温度后移。

而且应使火焰顺畅，否则火焰添料或添窑皮都会使煤粉沉降而产生还原气氛。

以上答案仅供参考。

贰
问
问题2：煤粉细度对回转窑煅烧的影响？
贰
答
回答2：
煤粉细度对熟料烧成影响很大。

一般而言，原煤粉磨的细度可取原煤挥发分的二分之一。

当然最好是做一下原煤的燃烧性能测试，测定其着火温度，燃烧速度和燃尽温度和合理的粉磨细度等参数。

一般劣质煤和无烟煤可适当降低煤粉的细度值（0.08mm筛余），可明显
提高煤粉燃烧速度和烧成气体温度，对提高窑系统的产质量有利。

对于挥发分较高的烟煤，必须以煤粉制备过程的安全为前提，确定合理的煤粉细度。

一般来说，煤粉颗粒越小，其比表面越大，与氧气的接触面积就越大，燃烧速度越快，燃尽时间越短，燃烧器的黑火头越短，火焰亮度越大，对烧成带的熟料烧成反应有利。

但必须与燃烧器的一次净风、旋风、煤风和引射的二次风匹配，防止局部高温和刷窑皮地现象。

以上答案仅供参考。

回转窑操作中如何判断烧成温度高低
正常火焰的温度通过钴玻璃看到：最高温度处于火焰中部发白亮，最高温度两边呈浅黄色，前部发黑。

（２）熟料被窑壁带起高度
正常情况下，物料随窑运转方向被窑壁带到一定高度而后下落，落时略带粘性，熟料颗粒细小均齐；当温度过高时，物料被带起来的高度比正常时高，向下落时粘性较大，翻滚不灵活而颗粒粗大，有时呈饼状下落；烧成温度低时，熟料被带起高度低，顺窑壁滑落，无粘性，物料颗粒细小，严重时呈粉状，这主要是因为温度增高使物料中液相量增加，温度降低液相量也减少。

温度增高还会使液相粘度降低，当温度过高时，液相粘度很小，像水一样流动，这种现象，操作上称为“烧流”。

（３）熟料颗粒大小
正常的烧成温度，熟料颗粒绝大多数直径在5~15ｍｍ左右，熟料外观致密光滑，并有光泽。

温度提高，由于液相量的增加而使熟料颗粒粗，结大块；温度低时，液相量少，熟料颗粒细小，甚至带粉状，表面结构粗糙，疏松，呈棕红色，严重时甚至会产生黄粉，属于生烧的情况。

（４）熟料立升重和f-CaO的高低
烧成温度高，熟料烧结得致密，因此熟料升重高而f-CaO低；若烧成温度低，则升重低而f-CaO高；当烧成温度比较稳定时，升重波动范围很小，正常生产时升重的波动范围在±50g之间，各厂的控制指标不一。

水泥生产设备，水泥窑烧成温度是多少原标题：水泥生产设备，水泥窑烧成温度是多少我国建筑行业需要使用大量的水泥，市场上对水泥的需求很大。

水泥生产设备有水泥回转窑、旋风预热器、篦式冷却器。

其中水泥回转窑是最主要最关键的水泥生产设备。

水泥窑主要用于煅烧水泥熟料，可以分为干法生产水泥窑和湿法生产水泥窑两类。

水泥窑结构：水泥窑由筒体，传动装置，支承装置，窑头，窑尾，喷煤管装置等主要部件组成。

水泥窑筒体与地面水平线有一定的倾斜角度，托轮装置支承整个筒体，挡轮装置可阻止筒体转动，传动装置有缓冲功能，在关闭电源后筒体由于惯性仍会转动，可避免损坏机器。

窑头、窑尾有密封装置，密封可靠。

水泥窑温度：温度是影响水泥熟料质量产量的关键因素，而影响温度的因素很多，例如窑尾温度、喂煤量、煤的热值、一次风量、三次风温、窑体表面散热、出窑熟料温度、熟料产量、入窑物料温度等等。

因此如何控制、监测、比较烧成带温度是水泥生产必须考虑的问题。

回转窑水泥熟料的烧成温度为1300~1450℃,要求火焰温度应达到1540~1700℃,火焰温度应比烧成温度高出约350~500℃.火焰温度过低时,熟料烧成难,,烧失量大；火焰温度过高,容易产生熟料过烧现象,烧坏窑衬,经常发生红窑现象,不但浪费能源,而且熟料质量下降.回转窑工作原理回转窑受电机驱动筒体旋转。

物料从倾斜的筒体的高处（窑尾）进入窑内煅烧。

由于筒体倾斜和旋转，物料从高处缓慢翻滚滑向低处，燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。

生成熟料经窑头罩进入冷却机冷却。

水泥窑设备生产厂家非常多，但各厂生产的水泥窑质量千差万别，低劣的水泥窑耗能高，寿命短，故障率高，物料煅烧不均匀，产量低，温度不稳定，成品质量差等给用户带来巨大的经济损失。

本文由豫弘重工发布，转载请注明。

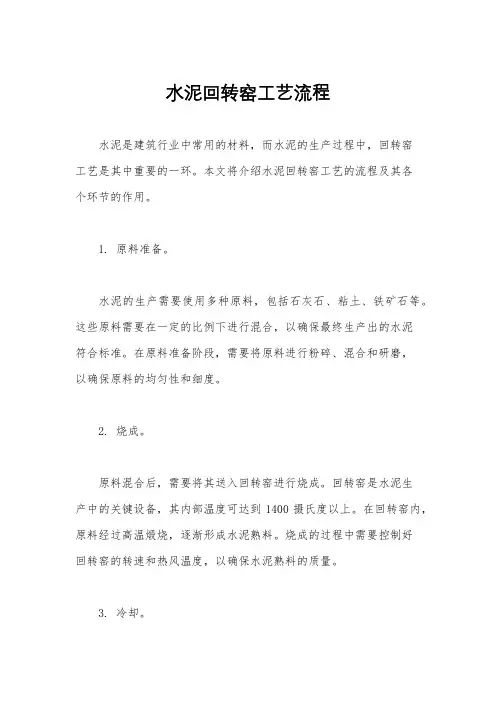

水泥回转窑工艺流程水泥是建筑行业中常用的材料，而水泥的生产过程中，回转窑工艺是其中重要的一环。

本文将介绍水泥回转窑工艺的流程及其各个环节的作用。

1. 原料准备。

水泥的生产需要使用多种原料，包括石灰石、粘土、铁矿石等。

这些原料需要在一定的比例下进行混合，以确保最终生产出的水泥符合标准。

在原料准备阶段，需要将原料进行粉碎、混合和研磨，以确保原料的均匀性和细度。

2. 烧成。

原料混合后，需要将其送入回转窑进行烧成。

回转窑是水泥生产中的关键设备，其内部温度可达到1400摄氏度以上。

在回转窑内，原料经过高温煅烧，逐渐形成水泥熟料。

烧成的过程中需要控制好回转窑的转速和热风温度，以确保水泥熟料的质量。

3. 冷却。

烧成后的水泥熟料需要经过冷却才能成为最终的水泥产品。

冷却的过程需要通过空气冷却机或者直接风冷的方式进行，以降低水泥熟料的温度。

冷却后的水泥熟料可以进行研磨，以得到所需的水泥产品。

4. 研磨。

研磨是水泥生产中的重要工序，其目的是将冷却后的水泥熟料进行细磨，以得到所需的水泥产品。

研磨过程中需要使用水泥磨机，通过对水泥熟料的研磨，可以得到不同细度的水泥产品，以满足不同工程的需求。

5. 包装。

最后，经过研磨后的水泥产品需要进行包装，以便于运输和使用。

水泥通常以袋装或散装的形式进行包装，包装后的水泥产品可以直接进入市场进行销售或者进行储存。

水泥回转窑工艺流程中的每个环节都非常重要，任何一个环节出现问题都有可能影响最终产品的质量。

因此，在生产过程中需要严格控制各个环节的参数，以确保水泥产品的质量稳定。

同时，水泥生产过程中也需要关注环保和能源消耗的问题，采取相应的措施减少对环境的影响。

总的来说，水泥回转窑工艺是一项复杂而重要的工艺，其流程涉及到多个环节，需要严格控制各个参数以确保产品质量。

同时，水泥生产过程中也需要关注环保和能源消耗的问题，以实现可持续发展。

希望通过本文的介绍，读者能对水泥回转窑工艺有一个更加全面的了解。

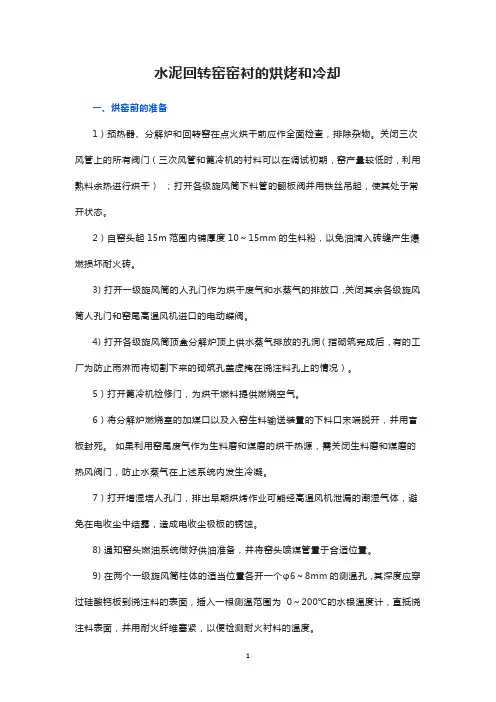

水泥回转窑窑衬的烘烤和冷却一、烘窑前的准备1）预热器、分解炉和回转窑在点火烘干前应作全面检查，排除杂物。

关闭三次风管上的所有阀门（三次风管和篦冷机的衬料可以在调试初期，窑产量较低时，利用熟料余热进行烘干）；打开各级旋风筒下料管的翻板阀并用铁丝吊起，使其处于常开状态。

2）自窑头起15m范围内铺厚度10～15mm的生料粉，以免油滴入砖缝产生爆燃损坏耐火砖。

3) 打开一级旋风筒的人孔门作为烘干废气和水蒸气的排放口，关闭其余各级旋风筒人孔门和窑尾高温风机进口的电动蝶阀。

4) 打开各级旋风筒顶盒分解炉顶上供水蒸气排放的孔洞（指砌筑完成后，有的工厂为防止雨淋而将切割下来的砌筑孔盖虚掩在浇注料孔上的情况）。

5）打开篦冷机检修门，为烘干燃料提供燃烧空气。

6）将分解炉燃烧室的加煤口以及入窑生料输送装置的下料口末端脱开，并用盲板封死。

如果利用窑尾废气作为生料磨和煤磨的烘干热源，需关闭生料磨和煤磨的热风阀门，防止水蒸气在上述系统内发生冷凝。

7）打开增湿塔人孔门，排出早期烘烤作业可能经高温风机泄漏的潮湿气体，避免在电收尘中结露，造成电收尘极板的锈蚀。

8) 通知窑头燃油系统做好供油准备，并将窑头喷煤管置于合适位置。

9) 在两个一级旋风筒柱体的适当位置各开一个φ6～8mm的测温孔，其深度应穿过硅酸钙板到浇注料的表面，插入一根测温范围为0～200℃的水银温度计，直抵浇注料表面，并用耐火纤维塞紧，以便检测耐火衬料的温度。

10) 准备适当的木柴和柴油。

二、烘干升温曲线1)升温速度窑内及预热器系统首次砌筑和大面积更换耐火材料，烘烤时间一般需72h（依照预热器和分解炉系统自然干燥时间的长短，是否因雨雪影响等前提条件确定所需烘烤时间），平均升温速度控制在30℃/h（以窑尾温度为基准）。

窑内换砖10m 以内且预热器没有修补时，烘烤时间可缩短到16～20h，平均升温速度可加快到45℃/h。

2)升温曲线升温原则是：均匀缓慢升温，不得中途停顿回头。

水泥回转窑窑头窑尾烟气温度
水泥回转窑是水泥生产过程中重要的设备之一，它在生产过程中产生的烟气温度对于水泥生产的质量和能源消耗具有重要影响。

水泥回转窑的窑头和窑尾烟气温度是反映窑内燃烧状态和热工参数的重要指标。

窑头烟气温度通常用来反映窑内燃烧状态，而窑尾烟气温度则反映了窑内物料煅烧的情况。

合理控制窑头和窑尾烟气温度，对于提高水泥生产线的能源利用率和生产效率至关重要。

首先，窑头烟气温度的控制对于保证燃烧的稳定性和热量利用率至关重要。

通过合理调节燃料的供给和燃烧风量，可以控制窑头烟气温度在适宜的范围内，避免过高或过低的烟气温度对窑内燃烧造成不利影响。

其次，窑尾烟气温度的控制对于保证水泥熟料的煅烧质量至关重要。

合理的窑尾烟气温度可以保证熟料的煅烧充分，避免煅烧不完全导致水泥质量下降。

通过控制窑尾烟气温度，可以调节窑内物料的停留时间，提高熟料的煅烧程度，从而提高水泥的品质。

在实际生产中，通过监测和调节水泥回转窑的窑头和窑尾烟气温度，可以实现水泥生产过程的智能化和自动化控制，提高生产效率，降低能耗，保证水泥产品的质量。

因此，水泥生产企业应重视窑头和窑尾烟气温度的监测和控制，不断优化生产工艺，提高水泥生产的经济效益和环保效益。

烧成带温度的判断和控制窑内的烧成带温度：直接影响到熟料的产质量、熟料的热耗和耐火材料的长期安全运转，掌握好烧成温度，稳定热工制度是窑系统工艺操作的主要任务之一，根据生产实践表明和理论分析，烧成带温度的判断和控制主要通过窑头火焰、窑尾氧化氮(NOx)浓度、窑电流三个参数变化来判断，通过调整喂煤，喂料，窑速度等实现控制的。

1窑电流(对烧成温度反映权值为50％)由于煅烧温度较高的熟料，被窑壁带起得较高，因而其传动电流较煅烧差的熟料为高。

故此结合窑头火焰温度的测量和废气中N0x浓度等参数，可对烧成带物料煅烧情况进行综合判断。

但是由于窑内掉窑皮以及喂料量变化、入窑生料成份波动等原因亦会影响窑转动电流的测量值，结合生产实践对窑转动电流变化的原因总结为：在某一操作状态下窑电流逐渐上升，可能原因有：(1)窑内煅烧温度平缓升高，窑况良好，有利于提高熟料煅烧质量。

但操作中应防止物料“过烧”，把f-Ca0控制在合理范围之内，不仅保护耐火材料又降低系统热耗。

操作中调节控制如：略降低分解炉出口温度的控制或减少窑头用煤量等。

(2)生料喂料量与窑速未同步操作或调整。

窑速设定控制过慢，或调整生料喂料量时窑速控制未作相应调整，使窑中物料填充率过大，导致负荷过大。

(3)熟料煅烧过程中，烧成带温度及NOx浓度变化不大，而窑电流上升，可判断为大量窑皮跨落，使窑转动产生偏心力矩，其电流上升。

(4)熟料煅烧过程中：烧成带温度及NOx浓度大幅度下降，可判断为窑中后圈垮落，生料前移，电流上升。

(5)生料成份发生波动，石灰饱和系数上升，物料易烧性下降，被迫提高窑内煅烧温度，导致液相增加，物料被窑壁带起的高度增加，窑电流上升；当在某一工艺操作状态下窑电流下降原因有：(1)窑内燃烧温度较低，熟料被窑壁带起得较低，致使窑况较差，不利于提高熟料的质量。

操作应做相应参数调整。

如略提高分解炉出口气体温度，增加窑头煤粉量，或略减窑喂料，加强煅烧改善窑况。

(2)熟料煅烧过程中，烧成带温度、NOx浓度变化不大，篦冷机一段压力上升，可判断为前圈跨落，造成窑电流下降。

水泥回转窑工艺流程水泥回转窑是水泥生产过程中常用的设备，用于煅烧石灰石和粉煤灰等原料，使其变成水泥熟料。

以下是水泥回转窑的工艺流程。

首先，将石灰石和粉煤灰等原料送入回转窑的上料机。

上料机将原料均匀地分布在回转窑的上部，然后将原料沿着窑筒的轴向平均下降。

同时，通过上料机，适量的燃料也被送入回转窑中。

其次，回转窑开始旋转。

回转窑的旋转有助于原料的均匀煅烧和混合。

煅烧的温度通常在1300℃至1600℃之间，这个温度可以使原料中的水分和有机物挥发掉，并将其转化为水泥熟料。

同时，煅烧还可以使部分石灰石中的二氧化碳释放出来，从而形成活性石灰。

在回转窑内的煅烧过程中，原料经历了不同的温度区域。

在煅烧区域，原料受到高温的煅烧，发生反应，形成熟料。

在高温区域，熟料形成了类似小颗粒状的物质，叫做石灰石粉。

随着回转窑的旋转，熟料逐渐下降到回转窑的下部。

回转窑的尾部是冷却区域。

在冷却区域，冷风被引入回转窑，通过和熟料的接触，使熟料迅速冷却。

冷却过程中，熟料中的水分凝固，成为水泥熟料。

此时的水泥熟料具有较高的强度和稳定性。

最后，冷却后的水泥熟料被送入水泥磨中进行磨矿。

水泥磨是一台用于将水泥熟料继续研磨成细度合适的水泥粉的设备。

在水泥磨中，对水泥熟料进行二次研磨，使其达到所需的细度。

经过磨矿后，得到的细度合适的水泥粉成为成品水泥，可以包装装运到市场上使用。

综上所述，水泥回转窑的工艺流程分为上料煅烧、冷却和磨矿三个主要步骤。

通过回转窑的旋转和恰当的温度控制，原料可以在窑内均匀煅烧，并最终转化为水泥熟料。

接下来，冷却和磨矿进一步加工水泥熟料，最终生产出细度合适的成品水泥。

这个工艺流程为水泥生产提供了一条高效、稳定的生产线。

控制烧成带最高温度有什么意义？在整个烧成系统的温度分布中，最为核心的温度就是烧成温度，严格说，其他参数的控制与稳定是为他服务的。

烧成最高温度之所以如此重要，是因为：(1)直接影响熟料质量的好坏。

水泥质量的好坏关键在于熟料的质量，而直接影响熟料质量高低的因素，在生料与煤的成分确定后，就完全取决于煅烧的温度和气氛。

此温度过低，熟料矿物无法形成，温度过高，熟料死烧。

两种情况的质量都不会好。

由此可见，该参数非常重要。

(2)直接关系到熟料单位热耗的高低。

温度过高要消耗更多燃料，增加热耗。

(3)直接影响窑内耐火砖衬寿命的长短。

熟料烧成温度过高时，窑皮、耐火砖寿命肯定会受到损伤，甚至会烧跨窑皮与耐火砖造成停窑。

适宜的最高烧成温度及该温度带的位置与长短是判断火焰控制是否合理的重要标志之一。

确保烧成带温度在适宜范围内，能均齐地烧制出优质熟料，不伤害窑皮，这是中控操作员的的基本职责。

判断烧成带温度可以综合参考哪些参数？由于烧成温度是烧成系统中最高的温度，又由于窑在旋转中运行，因此，直接用仪表测量烧成带温度比较困难。

在实际生产中，常采用以下各种参数进行综合判断：（1）用光电比色高温计直接测量火焰的温度。

国外这类仪表技术很成熟，测定的结果也准确，甚至已成为窑前加煤的自动控制回路的重要依据。

但我国目前仍靠进口，对它的维护要求也较高，因此不少工厂不愿意投资购买这种仪器。

(2) 窑的主电机电流。

这是目前大多数操作员判断烧成带温度的主要手段。

(3)窑头摄像头。

通过观察火焰颜色及熟料出来的形状及亮度，作为判断烧成温度的参考。

(4) 熟料fCao及立升重的测定。

虽然这种测定结果对窑的操作已滞后，但仍有指导意义，它可反映被检查测的熟料在烧成带所经受的温度。

当然，对待这些检测数据也要排除窑皮等情况的干扰。

(5)窑尾高温废气分析仪。

当系统其他没有变动时，凡具备分析NOx 能力的分析仪，都可以从该数值的高低判断烧成温度的变化。

因为烧成温度提高的客观结果之一是使NOx含量增加。

水泥回转窑温度水泥回转窑温度是指水泥生产过程中回转窑内所处的温度状态。

回转窑是水泥生产中重要的设备之一，它通过高温煅烧原料，使其发生化学反应，最终形成水泥熟料。

因此，回转窑温度的控制对于水泥生产的质量和效率至关重要。

回转窑温度的合理控制是水泥生产过程中的一项技术难题。

过高的温度会导致熟料结构不稳定，影响水泥质量；而过低的温度则会降低熟料产量，影响生产效率。

因此，水泥企业需要通过科学的方法来控制回转窑温度，以实现水泥生产的稳定和高效。

回转窑温度的控制需要根据原料的特性和生产工艺来确定。

不同种类的水泥原料对回转窑温度的要求不同，因此水泥企业需要根据实际情况来设定合理的温度范围。

同时，生产工艺的优化也是控制回转窑温度的重要因素。

通过改进燃烧系统和回转窑结构，可以提高热利用率，减少能量浪费，从而降低回转窑温度。

回转窑温度的控制需要借助先进的监测和控制技术。

现代水泥企业普遍采用自动化控制系统来监测和控制回转窑温度。

通过传感器和控制器的配合，可以实时监测回转窑内的温度，并根据设定的目标温度来调节燃烧系统和回转窑的运行状态。

这种自动化控制系统可以大大提高回转窑温度的稳定性和精确性，提高水泥生产的质量和效率。

水泥企业还需要加强对回转窑温度的监测和分析。

通过定期对回转窑温度进行检测和分析，可以了解回转窑的运行状况和热平衡情况，及时发现和解决温度异常的问题。

同时，水泥企业还可以通过数据分析和模型预测的方法，预测回转窑温度的变化趋势，提前采取措施来调整生产工艺，保证水泥生产的稳定性和可持续发展。

水泥回转窑温度的控制是水泥生产中的一项重要任务。

水泥企业需要通过科学的方法和先进的技术来控制回转窑温度，以提高水泥生产的质量和效率。

只有确保回转窑温度在合理范围内稳定控制，才能保证水泥生产的可持续发展。
