鼠标,键盘,ps/2,usb,串口,转换接线方法(图)一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

鼠标,键盘,ps/2,usb,串口,转换接线方法(图)

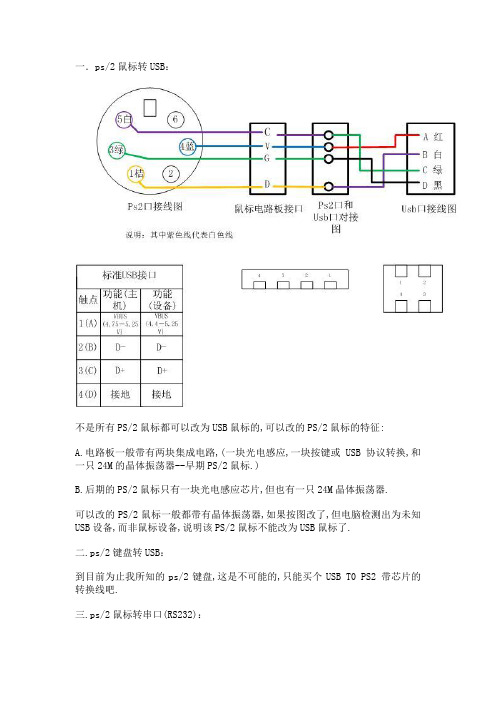

一．ps/2鼠标转USB：
不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:
A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)
B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.
可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.
二.ps/2键盘转USB：
到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.
PS/2鼠标口公插头图,RS-232串口公插头图
接线
PS/2公插头 串口公插头
+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CD
Gnd 3 3+5 TXD+GND Clock 5 6 DSR
绝大部分鼠标改接后可直接使用.
如上图及接法,
但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB 才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。

首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1 DATA 数据信号2 空3 GND 地端4 ＋5V5 CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TR Data 1 1 CDGnd 3 3+5 TXD+GND Clock 5 6 DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。

轻松把键盘、鼠标接口改造成USB最近真是不顺利，跟随我多日的LG光电USB鼠标，在多次死里逃生后终于彻底罢工。

没办法，花了200多大洋，买了个罗技的MX300。

在享受新鼠标带来的快感同时，又打起了老键盘的主意。

嗯，以前和鼠标套装的键盘还是使用串口的，可否改变一下？虽然有PS2接口to USB接口的转换器，但一是不一定能买到，二是不符合DIY的动手精神，所以还是决定自己动手。

通过小生的一番研究终于发现这里边的秘密……首先谈谈为什么要抛弃PS/2，很简单就是因为USB端口绝对的方便，支持热插拔和即插即用，因此可以大大方便我们平时的使用。

每台电脑理论上可以支持127个USB接口，随着USB 的发展成熟，USB很有可能统一计算机接口，另外陈旧的PS/2接口有其本身的弊端，抛开热插拔等不说，PS/2接口在插入的时候很不方便，6个细小的针脚很难对准，而且很容易造成针脚的弯曲、折断。

多图解说电脑内外所有连线[新手必看]作为一个新手，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于LineOut和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM 喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

电脑内部外部接口连线介绍[组图]电脑接口连线介绍主机外部主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口(黑色)：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

PS/2接口(蓝绿色)：PS/2接口有二组，分别为下方(靠主板PCB 方向)紫色的键盘接口和上方绿色的鼠标接口(图2)，两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口(黑色)：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口(朱红色)：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色)：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口(淡绿色)：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色)：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口(粉红色)：粉红色是MM喜欢的颜色，而聊天也是MM 喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口(蓝色)：蓝色的15针D-Sub接口是一种模拟信号输出接口(图4)，用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口(黄色)：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

【PS2接口键盘自己动手改USB接口】-键鼠套装产品论坛-ZOL中关村在线PS/2接口键盘自己动手改USB接口主板上的接口大概是坏了，PS/2键盘没有反应！想到手里有一根多余的USB延长线，便想把PS/2倒腾成USB口，由于键盘与USB同样提供的是5V电源，且同样有地线、数据正线及数据负线，这就为改造提供了可能。

先从机器上将键盘取下，翻转过来将螺丝钉取下后拆开键盘。

这时可以看到键盘的左上角有一块控制电路板（图一），这块电路板是连接键盘线与透明塑料板电路的重要通道。

电路板上共有红、黄、绿及白四根键盘线（图二），我们要做的改造就是要将USB 延长线与这四根线正确连接在一起。

接着把USB延长线从中剪断，将有USB插口的一端留用（图三）。

要想为键盘添加USB接口，关键就在于能否正确连接键盘线与USB线。

因此，判断键盘控制电路板上的四根线各起什么作用至关重要。

将电路板翻过来后可以看到其背面已有明确的提示（图四）：黄线Vcc为+5V高电平；红线为地线GND低电平；绿线为Keyboard DATA高电平；白线为Keyboard Clock低电平。

不同的键盘连线颜色的定义可能也不同，因此如果不能根据提示正确识别的话可以用万用表测量一下或者参考图五中对于连线的定义（图五）。

USB延长线中也是一组四根线，分别为红、白、绿、黑四根。

它们分别对应的是+5V电源、数据负线（DATA-）、数据正线（DATA+）及地线（GND）。

了解了键盘与USB各自连线的用途之后，我们得将两者的电源线对电源线、地线对地线、数据线对数据线（正负要分清）一一对应焊接起来（图六）。

下面的事儿就是在键盘的边缘找个地方将焊接上去的USB接口安置下来。

由于我所使用的USB延长线较短，因此我就将其放置在电路板的边上。

用加热后的电烙铁在键盘盖的边上烫一个大小能容下USB 接口的方孔，将USB接口塞进去后再用热溶胶将其固定住（图七）。

将拆开的键盘再合起来（由于目前所用的多为电容式键盘，每个按键对应着一个橡胶小碗，因此在组合的时候一定要小心，否则极易出现按键不灵的情况）。
