用汇编语言编写的秒表计时器

实验报告十课程名称：微机原理与接口技术指导老师：李素敏学生姓名：向春霞学号：1243013 专业：通信工程日期：6月地点：理工603实验九矩阵键盘检测一、实验目的和要求1.掌握利用单片机定时器实现定时。

2.熟悉单片机与数码管的接口技术及数码管动态显示的控制过程。

3.熟悉单片机与键盘的接口技术及按键识别过程。

4.学会如何编制含数码管显示，定时器中断及按键控制等多种功能的综合程序，体会大型程序的编制和调试技巧。

二、主要仪器设备电脑，Keil软件三、实验内容1、实验要求：要求其实现的功能如下（其中定时要求采取中断方式）：（1）、用6位数码管显示秒表时间，最左边2位显示分，中间2位显示秒，最右边2位显示秒的小数位（0.00~0.99秒），秒与小数位之间要显示小数点。

（2）、两个按键：①计时/停止按键：首次按下从0开始计时，再次按下暂停计时，之后每次按下按键实现‘继续计时、暂停计时，继续计时、暂停计时……’。

（继续计时即从上次暂停时的时间开始继续计时）②复位按键：按下后全部清0，等待下次按下‘计时/停止按键’时重新开始计时。

2.设计思路：(1)、采用内部脉冲定时，实现计时，最低显示位为10ms记一次数显示一次，即0.00—0.99秒。

100个10ms是1秒，所以当低位计满100次，（当50H为10时，把50H单元清零，向51H进1）即得到秒计时,然后把51H单元清零，给52H单元加1.当52H为10时，清零，给53H加1，当53H为6时秒计时达到60次，则向分计时，即给54H加1，再给53H清零，当54H计满10时，清零，给55H加1，直到55H为6时给55H清零。

50H,51H放最低位计数52-53H放秒位次数54-55H放分位计数（2）、S2(p3.4)键，用扫描S2：当P3.4为低电平时，让TR0为0，即暂停计数。

当P3.4再次为低电平时继续计数，让TR0=1.（3）、S 3(p3.5)键，T1计数模式实现中断响应，复位按键S3：当F0为0时，给50-55H单元清零；然后按S2开始计数3.源程序:ORG 0000HAJMP MAINORG 000BHLJMP TIME ;定时ORG 001BHLJMP S3 ;暂停ORG 0030HMAIN:CLR AMOV 50H,A ;最低位次数MOV 51H,AMOV 52H,A ; 秒位次数MOV 53H,AMOV 54H,A ;分位计数MOV 55H,ADS1:MOV TMOD,#61H ;定时0模式1，计数1模式2MOV TH0,#0D8H ;初值定时10msMOV TL0,#0F0HMOV TH1,#0FFH ;初值，溢出中断MOV TL1,#0FFHSETB EASETB ET1SETB ET0SETB TR0SETB TR1XS: MOV R1,#50HMOV R2,#0DFHMOV R3,#2MOV R4,#4JNB P3.4,STOPAJMP NEXTSTOP:CPL TR0WAIT:JB P3.4,NEXTSJMP WAITNEXT:MOV A,@R1INC R1MOV DPTR,#DUANMOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR AMOV R2,ALCALL DELDJNZ R3,NEXT XSD: MOV DPTR,#XDUAN MOV A,@R1MOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR ALCALL DELAGA:MOV A,@R1INC R1MOV DPTR,#DUANMOVC A,@A+DPTRSETB P2.6MOV P0,ACLR P2.6SETB P2.7MOV A,R2MOV P0,ACLR P2.7 ;位选置位MOV A,R2RR AMOV R2,ALCALL DELDJNZ R4,AGALJMP XSTIME:MOV TH0,#0D8H ;定时中断MOV TL0,#0F0HINC 50HMOV A,50HCJNE A,#10,RETUNT ;50H满10给51H单元+1MOV 50H,#00HINC 51HMOV A,51HCJNE A,#10,RETUNT ;51H满10给52H单元+1MOV 51H,#00HINC 52HMOV A,52HCJNE A,#10,RETUNT ;52H满10给53H单元+1MOV 52H,#00HINC 53HMOV A,53HCJNE A,#6,RETUNT ;53H满10给54H单元+1MOV 53H,#00HINC 54HMOV A,54HCJNE A,#10,RETUNT ;54H满10给55H单元+1MOV 54H,#00HINC 55HMOV A,55HCJNE A,#6,RETUNTMOV 55H,#00HRETUNT:RETIS3: CLR TR0CLR AMOV 50H,A ;最低位次数MOV 51H,AMOV 52H,A ; 秒位次数MOV 53H,AMOV 54H,A ;分位计数MOV 55H,ARETIDEL:MOV R6,#2 ;延时1msDEL1:MOV R7,#248NOPDEL2:DJNZ R7,DEL2DJNZ R6,DEL1RETDUAN:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段选地址表XDUAN:DB 0BFH,86H,0DBH,0CFH,0E6H,0EDH,0FDH,87H,0FFH,0EFH ;带小数点的段码END。

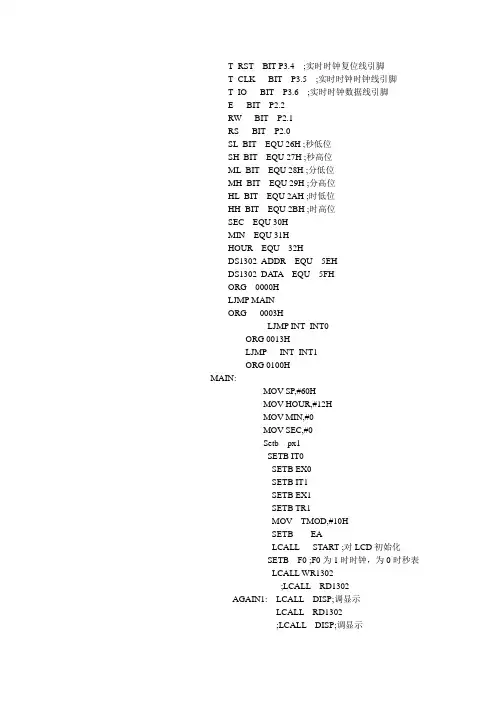

T_RST BIT P3.4 ;实时时钟复位线引脚T_CLK BIT P3.5 ;实时时钟时钟线引脚T_IO BIT P3.6 ;实时时钟数据线引脚E BIT P2.2RW BIT P2.1RS BIT P2.0SL_BIT EQU 26H ;秒低位SH_BIT EQU 27H ;秒高位ML_BIT EQU 28H ;分低位MH_BIT EQU 29H ;分高位HL_BIT EQU 2AH ;时低位HH_BIT EQU 2BH ;时高位SEC EQU 30HMIN EQU 31HHOUR EQU 32HDS1302_ADDR EQU 5EHDS1302_DATA EQU 5FHORG 0000HLJMP MAINORG 0003HLJMP INT_INT0ORG 0013HLJMP INT_INT1ORG 0100HMAIN:MOV SP,#60HMOV HOUR,#12HMOV MIN,#0MOV SEC,#0Setb px1SETB IT0SETB EX0SETB IT1SETB EX1SETB TR1MOV TMOD,#10HSETB EALCALL START ;对LCD初始化SETB F0 ;F0为1时时钟，为0时秒表LCALL WR1302;LCALL RD1302AGAIN1: LCALL DISP;调显示LCALL RD1302;LCALL DISP;调显示LJMP AGAIN1INT_INT0: MOV R1,#0MOV R2,#0MOV R3,#0CLR F0LCALL DISP1;调显示MS1: JB P3.2 ,MSOVER;判断切换MOV TH1, #0D8HMOV TL1, #0F0HAGAIN: JNB TF1, AGAININC R1CLR TF1LCALL DISP1;调显示CJNE R1,#99,MS1;毫秒计数MOV R1,#0INC R2CJNE R2,#59,MS1;秒计数MOV R2,#0INC R3CJNE R3,#99,MS1;分计数MOV R2, #00 ;秒MOV R1, #00 ; 毫秒MOV R3, #00;分LCALL DISP1SJMP MS1MSOVER: SETB F0RETIDISP1: ;写冒号子程序MOV A,#8AH ;冒号在1602中显示的地址LCALL WR_CMDMOV A,#3AH ;冒号?LCALL WR_DA TAMOV A,#8DH ;冒号在1602中显示的地址LCALL WR_CMDMOV A,#3AH ;冒号?LCALL WR_DA TA;写秒显示子程序MOV A,R1MOV B,#10DIV ABmov r4,a ;十位在A，个位在BMOV A,#8EH ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTRLCALL WR_DA TAMOV A,#8FH ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TA;写分显示子程序MOV A,R2MOV B,#10DIV ABmov r4,a ;十位在A，个位在BMOV A,#8BH ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TAMOV A,#8CH ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TA;写时显示子程序MOV A,R3MOV B,#10DIV ABmov r4,a ;十位在A，个位在BMOV A,#88H ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TAMOV A,#89H ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TARET;调整中断程序INT_INT1: JNB F0,AMS;对秒表操作CLR EX1LOOP0: JNB P3.1,LOOP1;调时LCALL DELAY10MS;消抖JNB P3.1,LOOP1MOV DS1302_ADDR,#80HMOVDS1302_DATA,#80H ;1302停止振荡LCALL WRITEloop10: INC HOURLCALL DELAYLCALL WR13022LCALL RD1302LCALL DISP2;调显示jNb p3.1,loop1MOV R5,HOURCJNE R5,#35,LOOP10MOV HOUR,#0; LJMP AGAIN1jb p3.1,loop10;MOV DS1302_ADDR,#80H ;开始振荡;MOV DS1302_DATA,#00H;LCALL WRITELOOP1: JNB P3.0,LOOP2 ;调分LCALL DELAY10MS;消抖JNB P3.0,LOOP2; MOV DS1302_ADDR,#80H;MOV DS1302_DATA,#80H ;1302停止振荡; LCALL WRITEloop20: INC MINLCALL DELAYLCALL WR13022LCALL RD1302LCALL DISP2;调显示jNb p3.0,loop2MOV R5,MINCJNE R5,#59,LOOP20MOV MIN,#00HMOV DS1302_ADDR,#80H ;开始振荡MOV DS1302_DATA,#00HLCALL WRITELOOP2: JB P3.3,NEXT0SJMP LOOP0NEXT0: SETB EX1RETIAMS: JNB P3.0,LOOP11MOV R1, #00 ; 秒MOV R2, #00 ;分MOV R3, #00 ;时LCALL DISP1LOOP11: JNB P3.1,LOOP22;暂停键CLR TR0JB P3.1,LOOP11SETB TR0LOOP22: JB P3.3 ,NEXT01SJMP AMSNEXT01: RETIDISP:MOV A,HOURMOV B,#10HDIV ABMOV HL_BIT,BMOV HH_BIT,AMOV A,MINMOV B,#10HDIV ABMOV ML_BIT,BMOV MH_BIT,AMOV A,SECMOV B,#10HDIV ABMOV SL_BIT,BMOV SH_BIT,AMOV A,#30H ;16进制转ASCIIORL HH_BIT, AORL HL_BIT, AORL MH_BIT, AORL ML_BIT, AORL SH_BIT, AORL SL_BIT, AMOV A, #10001000B ; LINE2LCALL WR_CMDMOV A,HH_BITLCALL WR_DA TAMOV A,HL_BITLCALL WR_DATAMOV A,#":"LCALL WR_DATAMOV A,MH_BITLCALL WR_DATAMOV A,ML_BITLCALL WR_DATAMOV A,#":"LCALL WR_DATAMOV A,SH_BITLCALL WR_DATAMOV A,SL_BITLCALL WR_DATARETDISP2: MOV A,HOURADD A,#00HDA AMOV HOUR,AMOV A,MINADD A,#00HDA AMOV MIN,AMOV A,SECADD A,#00HDA AMOV SEC,A;写冒号子程序MOV A,#8AH ;冒号在1602中显示的地址LCALL WR_CMDMOV A,#3AH ;冒号?LCALL WR_DA TAMOV A,#8DH ;冒号在1602中显示的地址LCALL WR_CMDMOV A,#3AH ;冒号?LCALL WR_DA TA;写秒显示子程序MOV A,SECMOV B,#10HDIV ABmov r4,a ;十位在A，个位在BMOV A,#8EH ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTRLCALL WR_DA TAMOV A,#8FH ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TA;写分显示子程序MOV A,MINMOV B,#10HDIV ABmov r4,a ;十位在A，个位在BMOV A,#8BH ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TAMOV A,#8CH ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TA;写时显示子程序MOV A,HOURMOV B,#10HDIV ABmov r4,a ;十位在A，个位在BMOV A,#88H ;秒显示的位置LCALL WR_CMDmov a,r4MOV DPTR,#TABMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TAMOV A,#89H ;秒显示的位置LCALL WR_CMDMOV A,BMOVC A,@A+DPTR;MOV P0,ALCALL WR_DA TARETWR1302:MOV DS1302_ADDR,#8EHMOV DS1302_DATA,#00H ;允许写1302LCALL WRITEMOV DS1302_ADDR,#80HMOV DS1302_DA TA,#80H ;1302停止振荡LCALL WRITEMOV DS1302_ADDR,#84H ;时写入1302MOV DS1302_DATA,HOURLCALL WRITEMOV DS1302_ADDR,#82H ;分写入1302MOV DS1302_DATA,MINLCALL WRITEMOV DS1302_ADDR,#80H ;秒写入1302MOV DS1302_DATA,SECLCALL WRITEANL A,#7FH ;开启晶振MOV DS1302_ADDR,#80HMOV DS1302_DATA,ALCALL WRITERETWR13022: MOV DS1302_ADDR,#8EHMOV DS1302_DATA,#00H ;允许写1302LCALL WRITE;MOV DS1302_ADDR,#80H;MOV DS1302_DATA,#80H ;1302停止振荡; LCALL WRITEMOV DS1302_ADDR,#84H ;时写入1302MOV DS1302_DATA,HOURLCALL WRITEMOV DS1302_ADDR,#82H ;分写入1302MOV DS1302_DATA,MINLCALL WRITEMOV DS1302_ADDR,#80H ;秒写入1302MOV DS1302_DATA,SECLCALL WRITERETWRITE:CLR T_CLKNOPSETB T_RSTNOPMOV A,DS1302_ADDRMOV R4,#8WRITE1:RRC ANOPNOPCLR T_CLKNOPNOPNOPMOV T_IO,CNOPNOPNOPSETB T_CLKNOPNOPDJNZ R4,WRITE1CLR T_CLKNOPMOV A,DS1302_DA TAMOV R4,#8WRITE2:RRC ANOPCLR T_CLKNOPNOPMOV T_IO,CNOPNOPNOPSETB T_CLKNOPNOPDJNZ R4,WRITE2CLR T_RSTRETRD1302:MOV DS1302_ADDR,#85H ;时读出LCALL READMOV HOUR,DS1302_DATAMOV DS1302_ADDR,#83H ;分读出LCALL READMOV MIN,DS1302_DATAMOV DS1302_ADDR,#81H ;秒读出LCALL READMOV SEC,DS1302_DA TARETREAD:CLR T_CLKNOPNOPSETB T_RSTNOPMOV A,DS1302_ADDRMOV R4,#8READ1:RRC AMOV T_IO,CNOPNOPNOPSETB T_CLKNOPNOPNOPCLR T_CLKNOPNOPDJNZ R4,READ1MOV R4,#8READ2:CLR T_CLKNOPNOPNOPMOV C,T_IONOPNOPNOPNOPNOPRRC ANOPNOPNOPNOPSETB T_CLKNOPDJNZ R4,READ2MOV DS1302_DATA,ACLR T_RSTRETSTART:MOV A, #01HLCALL WR_CMD ;清屏MOV A, #38HLCALL WR_CMD ;8位数据，16X2，5X7点阵MOV A, #0CHLCALL WR_CMD ;开显示，关光标，不闪烁MOV A, #06HLCALL WR_CMD ;读写字符时地址+1，整屏不移动RETWR_CMD:MOV P0, ACLR RS ;写入控制命令CLR RWCLR ELCALL BUSYSETB ELCALL DL_40URETWR_DATA:MOV P0, ASETB RS ;写入数据CLR RWCLR ELCALL BUSY ;判断液晶模块是否忙?SETB ELCALL DL_40URETBUSY: ;查看LCD是否忙MOV P0,#0FFHCLR RSSETB RWCLR ENOPSETB EJB P0.7,BUSY ;如果P0.7为高电平表示忙就循环等待DL_40U: MOV R5, #20 ;延时40USDJNZ R5, $MOV R5,#20RETDELAY: mov r7,#100aa2: MOV R0, #20AA1: MOV R6, #250DJNZ R6, $DJNZ R0, AA1djnz r7,aa2MOV R6,#250MOV R0,#20RETDELAY10MS: MOV R0, #20AA: MOV R6, #250DJNZ R6, $DJNZ R0, AAMOV R6,#250MOV R0,#20RETTAB: DB 30H,31H,32H,33H,34H,35H,36H,37H,38H,39H ;0~9液晶显示END。

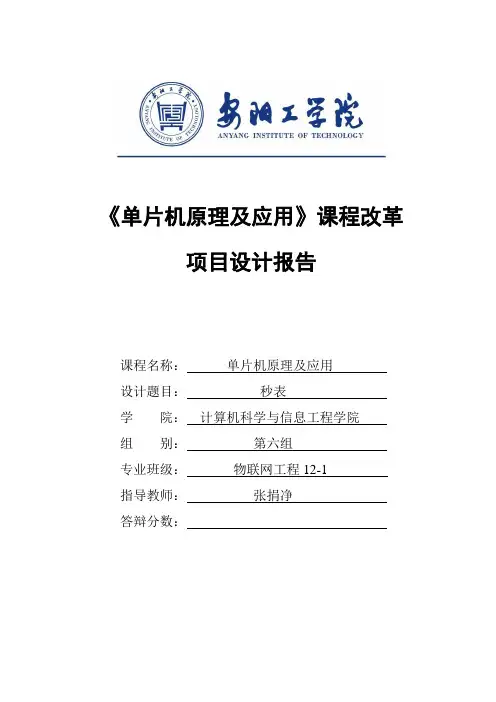

《单片机原理及应用》课程改革项目设计报告课程名称：单片机原理及应用设计题目：秒表学院：计算机科学与信息工程学院组别：第六组专业班级：物联网工程12-1指导教师：***答辩分数：小组成员：组长：李志兴学号************组员：梁震学号************组员：仵银志学号************组员：刘阳坤学号************2014 年12 月25 日摘要本设计是一个利用单片机控制的多功能秒表系统,它是基于52系列的单片机进行的系统设计。

它采用AT89C51单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、电源电路、液晶以及键盘电路来设计计时器。

将软、硬件有机地结合起来，使得系统能够实现四位LED显示，最大显示时间为99秒，每毫秒自动加1，一个开始暂停按键、一个复位按键。

其突出的优点:体积小、场外作业、功耗最低、宜用电池作为电源、硬件结构紧凑、简单和软件设计灵活.当今时代，是一个新技术层出不穷的时代。

在电子领域，尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统正以前所未见的速度被单片机智能控制系统所取代。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

单片机的出现是现代科技发展的一个重要的里程碑。

由于单片机的集成度高、功能强，通用性好，特别是它具有体积下、重量轻、能耗低、价格便宜等优点，使单片机迅速得到推广应用，目前已成为测量控制应用系统中的优选机种和新电子产品的关键部件。

目录1 概述 (5)1.1设计任务 (5)1.2设计要求 (5)1.3设计原理 (5)2 系统总体方案及硬件设计 (6)2.1系统总体方案 (6)2.2硬件电路设计 (7)3 软件设计 (9)3.1软件设计概述 (9)3.2程序流程图 (10)3.3程序模块设计 (11)4 Proteus软件真 (17)4.1软件功能简介 (17)4.2 Proteus运行流程 (18)5课程设计总结 (19)参考文献 (19)1 概述1.1. 设计任务设计一个单片机控制的秒表系统。

51秒表汇编语言
汇编语言是一种低级语言，用于编写计算机程序。

以下是一个简单的51秒表汇编语言程序示例：
```assembly
ORG 0x0000
LJMP MAIN
ORG 0x0005
RETI
MAIN: MOV TMOD, 0x01 ; 设置定时器模式
SETB TR0 ; 启动定时器
SETB ET0 ; 允许定时器中断
SETB EA ; 允许总中断
SETB TR0 ; 再次启动定时器
HERE: JNB TF0, HERE ; 等待定时器溢出
HERE: CLR TR0 ; 关闭定时器
HERE: RETI ; 返回主程序
```
该程序使用了8051微控制器的定时器/计数器0（Timer/Counter 0，简称T0）来计时。

程序首先将定时器模式设置为模式1（16位定时器/计数器），然后启动定时器，允许定时器中断和总中断，再次启动定时器，等待定时器溢出，关闭定时器，并返回主程序。

需要注意的是，汇编语言程序的编写依赖于具体的微控制器和编译器，因此该示例程序可能需要根据实际情况进行修改。
