整流二极管有源吸收电路

整流二极管 rc吸收

整流二极管是一种用于将交流电转换为直流电的电子元件。它具有单向导电性，只允许电流在一个方向上通过。当正向电压被施加到二极管的正极，电流可以流过二极管；而当逆向电压被施加到二极管的正极时，电流几乎不会通过。

在交流电场景下，整流二极管可以用来实现电流的单向流动。具体来说，当二极管的正向电压大于其阈值电压（一般为0.6V），正向电流会通过二极管，而当逆向电压大于其阈值电压时，逆向电流会几乎不通过二极管。

整流二极管常常与其他元件一起使用，比如电阻和电容。其中，RC吸收电路是一种常见的应用。在RC吸收电路中，整流二极管用于将交流电信号变为单向的脉冲信号，而电阻和电容用于滤波和平滑输出信号。

具体来说，整流二极管将交流输入信号变为单向的脉冲信号，然后通过电阻和电容的结合，实现对脉冲信号的滤波和平滑。电阻限制电流的流动，电容则充当储能器，平滑输出信号。整个电路的作用是将交流电信号转换为直流电信号，并减小信号中的噪声和波动。

总结来说，整流二极管和RC吸收电路在电子电路中起到非常重要的作用，可以将交流电转换为直流电，并对信号进行滤波和平滑处理。它们在电源和电子设备中广泛应用，如电源适配器、整流器等。

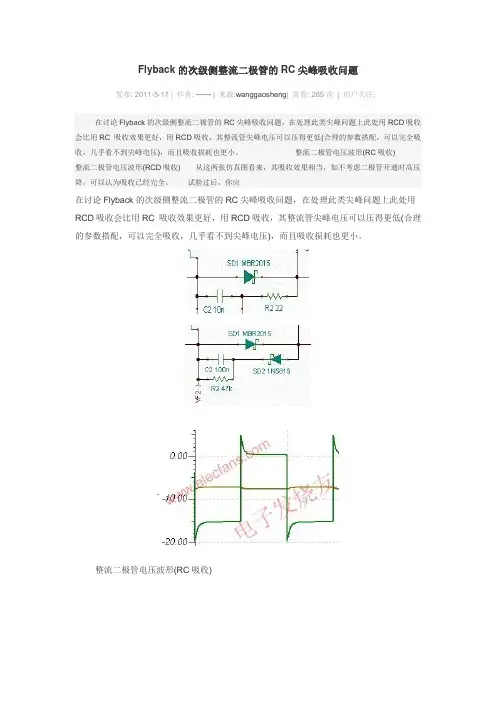

Flyback的次级侧整流二极管的RC尖峰吸收问题

发布: 2011-5-17 | 作者: —— | 来源:wanggaosheng| 查看: 285次 | 用户关注：

在讨论Flyback的次级侧整流二极管的RC尖峰吸收问题，在处理此类尖峰问题上此处用RCD吸收会比用RC 吸收效果更好，用RCD吸收，其整流管尖峰电压可以压得更低(合理的参数搭配，可以完全吸收，几乎看不到尖峰电压)，而且吸收损耗也更小。 整流二极管电压波形(RC吸收)

整流二极管电压波形(RCD吸收) 从这两张仿真图看来，其吸收效果相当，如不考虑二极管开通时高压降，可以认为吸收已经完全。 试验过后，你应

在讨论Flyback的次级侧整流二极管的RC尖峰吸收问题，在处理此类尖峰问题上此处用RCD吸收会比用RC 吸收效果更好，用RCD吸收，其整流管尖峰电压可以压得更低(合理的参数搭配，可以完全吸收，几乎看不到尖峰电压)，而且吸收损耗也更小。

整流二极管电压波形(RC吸收)

整流二极管电压波形(RCD吸收)

从这两张仿真图看来，其吸收效果相当，如不考虑二极管开通时高压降，可以认为吸收已经完全。

试验过后，你应该会很惊喜，二极管可以采用贴片的(快速开关二极管，如果参数合适，1N4148不错)，电阻电容都可以用贴片的。

此处的RCD吸收设计，可以这样认为：为了吸收振荡尖峰，C应该有足够的容值，已便在吸收尖峰能量后，电容上的电压不会太高，为了平衡电容上的能量，电阻R需将存储在电容C中的漏感能量消耗掉，所以理想的参数搭配，是电阻消耗的能量刚好等于漏感尖峰中的能量(此时电容C端电压刚好等于Uin/N+Uo)，因为漏感尖峰能量有很多不确定因素，计算法很难凑效，所以下面介绍一种实验方法来设计

1.选一个大些的电容(如100nF)做电容C，D选取一个够耐压>1.5*(Uin/N+Uo)的超快恢复二极管(如1N4148);

反激电源的次级整流二极管rc吸收电路设计

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

反激电源的次级整流二极管RC吸收电路设计

利用晶体二极管组成的各种整流电路。

一、半波整流电路

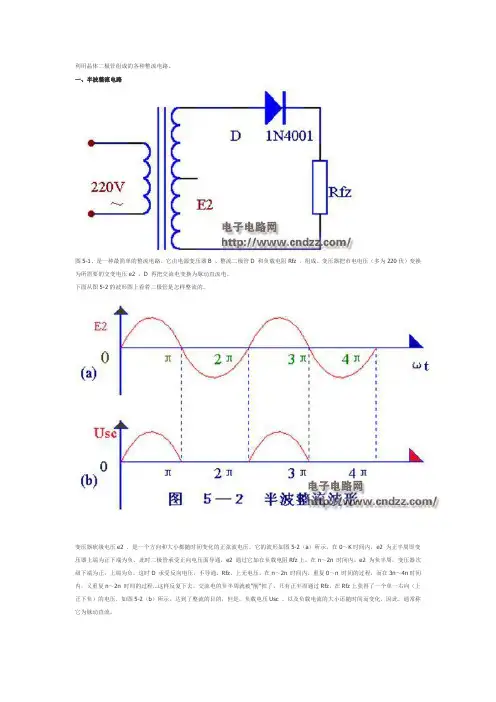

图5-1、是一种最简单的整流电路。它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。变压器把市电电压（多为220伏）变换为所需要的交变电压e2 ，D 再把交流电变换为脉动直流电。

下面从图5-2的波形图上看着二极管是怎样整流的。

变压器砍级电压e2 ，是一个方向和大小都随时间变化的正弦波电压，它的波形如图5-2（a）所示。在0～K时间内，e2 为正半周即变压器上端为正下端为负。此时二极管承受正向电压面导通，e2 通过它加在负载电阻Rfz上，在π～2π 时间内，e2 为负半周，变压器次级下端为正，上端为负。这时D 承受反向电压，不导通，Rfz，上无电压。在π～2π 时间内，重复0～π 时间的过程，而在3π～4π时间内，又重复π～2π 时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。

这种除去半周、图下半周的整流方法，叫半波整流。不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。

二、全波整流电路

如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。图5-3 是全波整流电路的电原理图。

全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a 、e2b ，构成e2a 、D1、Rfz与e2b 、D2 、Rfz ，两个通电回路。

全波整流电路的工作原理，可用图5-4 所示的波形图说明。在0～π 间内，e2a 对Dl为正向电压，D1 导通，在Rfz 上得到上正下负的电压；e2b 对D2 为反向电压， D2 不导通（见图5-4（b）。在π-2π时间内，e2b 对D2 为正向电压，D2 导通，在Rfz 上得到的仍然是上正下负的电压；e2a 对D1 为反向电压，D1 不导通（见图5-4（C）。
