二极管整流桥电路

整流桥代换原则

整流桥代换原则是一种常用的电路分析方法，它可以简化复杂的电路并降低计算的复杂性。通过整流桥代换原则，我们可以将整流桥电路中的二极管用一个分支电阻代替，从而简化电路结构，便于分析。

首先，整流桥电路由4个二极管组成，它们按照一定的连接方式构成一个桥结。这种结构可以实现电流的单向导通，将交流信号转换为直流信号。在实际应用中，整流桥电路广泛用于电源电路和交流电动机的驱动电路中。

运用整流桥代换原则，我们可以将整流桥电路中的二极管用一个等效的分支电阻替代。这样，在电路分析过程中，我们只需要考虑分支电阻的影响，可以简化计算。根据整流桥代换原则，分支电阻的取值可以为二极管的导通电阻或截止电阻，具体取决于电流的方向。

在代换过程中，我们需要根据二极管的导通和截止情况分别计算分支电阻。当二极管导通时，分支电阻等于二极管的导通电阻，即正向电阻；当二极管截止时，分支电阻等于二极管的截止电阻，即反向电阻。

为了更清楚地理解整流桥代换原则的应用，我们可以通过一个实际的电路示例来说明。假设有一个由整流桥电路和负载电阻组成的电路，我们希望通过整流桥代换原则简化分析过程。

首先，我们将整流桥电路用等效的分支电阻进行代换。假设整流桥电路中的4个二极管的导通情况如下：

- 二极管D1和D3导通，二极管D2和D4截止

- 二极管D2和D4导通，二极管D1和D3截止

根据整流桥代换原则，我们可以将代换后的电路绘制如下：

```

+----Rf----+

| |

Vin －－－ +----Rf----+ －－－Vout

| |

GND GND

```

其中，Rf为分支电阻，可以根据上述二极管导通情况计算得到。对于第一种情况，分支电阻为两个导通二极管的导通电阻之和；对于第二种情况，分支电阻为两个导通二极管的导通电阻之一。

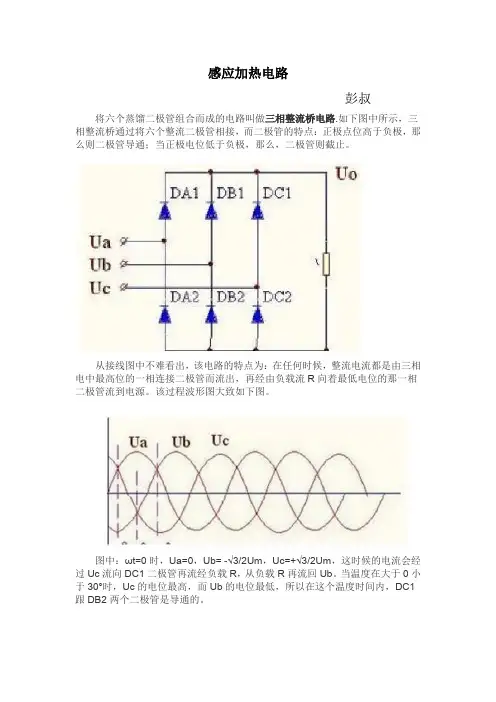

感应加热电路

彭叔

将六个蒸馏二极管组合而成的电路叫做三相整流桥电路.如下图中所示，三相整流桥通过将六个整流二极管相接，而二极管的特点：正极点位高于负极，那么则二极管导通；当正极电位低于负极，那么，二极管则截止。

从接线图中不难看出，该电路的特点为：在任何时候，整流电流都是由三相电中最高位的一相连接二极管而流出，再经由负载流R向着最低电位的那一相二极管流到电源。该过程波形图大致如下图。

图中：ωt=0时，Ua=0，Ub= -√3/2Um，Uc=+√3/2Um，这时候的电流会经过Uc流向DC1二极管再流经负载R，从负载R再流回Ub。当温度在大于0小于30°时，Uc的电位最高，而Ub的电位最低，所以在这个温度时间内，DC1跟DB2两个二极管是导通的。 而当温度达到30°以上90°以下，则Ua电位最高、Ub电位最低，所以在这个温度时间点内，DA1跟DB2两个二极管导通。

如果温度介于90°跟150°之间，则Ua电位最高，Uc电位最低，从图中可知该温度时间内，DA1、DC2两只二极管导通。

上诉上种情况所说的二极管导通属于始终导通，就是从开始到结束，该二极管一直属于导通状态，也就是无论什么时候，该电路三个二极管中，正极电位最高的导通，从电阻R再经过下面三只二极管中负极电位最低的二极管回到对应的电源。

不难发现，该电路中，至少有两个二极管是相互串接导通，其中电流与负载电流相同，但是负载电流则为连续性的，二极管分为三组进行循环导通，所以，如果要选择二极管电流则需是负载电流的三分之一。

电容滤波工作原理

电容器的特点就是：对直流电表现出的阻抗极大，相当于不通。对交流电，频率越高阻抗越小。利用电容器的这个特点，我们就可以把混杂在直流电里的交流成分过滤出来，所以叫“滤波”。经过滤波，交流成分都经过电容器回到电源去了，电容器两侧剩下的就是没有波动的纯直流电了。利用同样的原理，我们可以通过电容器筛选出交流信号，把直流成分去掉，这一作用被称为“耦合”。还可以利用电容器和电阻构成充放电时间电路，还可以利用电容器和电感组成谐振电路，等等。

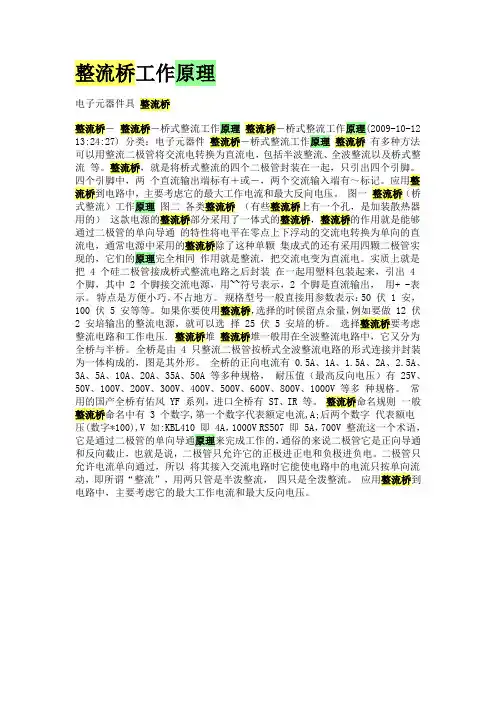

整流桥工作原理

电子元器件具 整流桥

整流桥－ 整流桥－桥式整流工作原理 整流桥－桥式整流工作原理(2009-10-12

13:24:27) 分类：电子元器件 整流桥－桥式整流工作原理 整流桥 有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流 等。整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。四个引脚中，两 个直流输出端标有＋或－，两个交流输入端有～标记。应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。 图一 整流桥（桥式整流）工作原理 图二

各类整流桥 （有些整流桥上有一个孔，是加装散热器用的） 这款电源的整流桥部分采用了一体式的整流桥，整流桥的作用就是能够通过二极管的单向导通 的特性将电平在零点上下浮动的交流电转换为单向的直流电，通常电源中采用的整流桥除了这种单颗 集成式的还有采用四颗二极管实现的，它们的原理完全相同 作用就是整流，把交流电变为直流电。实质上就是把 4 个硅二极管接成桥式整流电路之后封装 在一起用塑料包装起来，引出 4

个脚，其中 2 个脚接交流电源，用~~符号表示，2 个脚是直流输出， 用+ -表示。 特点是方便小巧。不占地方。 规格型号一般直接用参数表示：50 伏 1 安，100 伏 5 安等等。

如果你要使用整流桥，选择的时候留点余量，例如要做 12 伏

2 安培输出的整流电源，就可以选 择 25 伏 5 安培的桥。 选择整流桥要考虑整流电路和工作电压. 整流桥堆 整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。 全桥是由 4 只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。 全桥的正向电流有 0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A 等多种规格， 耐压值（最高反向电压）有 25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V 等多 种规格。 常用的国产全桥有佑风 YF 系列，进口全桥有 ST、IR 等。 整流桥命名规则 一般整流桥命名中有 3 个数字,第一个数字代表额定电流,A;后两个数字 代表额电压(数字*100),V 如:KBL410 即 4A，1000V RS507 即 5A，700V 整流这一个术语，它是通过二极管的单向导通原理来完成工作的，通俗的来说二极管它是正向导通

检波电路分类与原理分析

检波电路是指将输入信号转换为直流或低频交流信号的电路，常用于无线电接收机、调制解调器、音频放大器等电子设备中。根据实现检波的方式和原理，检波电路可以分为以下几种类型：

1.整流检波电路：

整流检波电路将交流输入信号转换为直流输出信号。整流检波电路可以采用二极管、整流桥等元件实现。其中，二极管整流电路通过只允许正半周或负半周的电流流过，来实现将交流信号转换为直流信号的目的。整流桥电路是通过使用四个二极管组成的桥形结构，可以实现全波整流，即将正负半周都转换为正向电流。

2.滤波检波电路：

滤波检波电路将交流输入信号转换为直流输出信号，并对信号进行滤波处理以减小噪声和杂波的干扰。常用的滤波电路有电容滤波电路和电感滤波电路。电容滤波电路通过使用电容器将交流信号滤除，将直流信号通过。电感滤波电路则是通过使用电感器将高频成分阻隔在外，只允许低频信号通过。

3.抑制幅度调制电路：

抑制幅度调制电路是将幅度调制信号转换为原始调制信号的电路。在抑制幅度调制电路中，常用的方法有包络检波、同步检波和相干检波等。包络检波是通过将幅度调制信号的包络提取出来，实现对原始调制信号的还原。同步检波是通过与载波信号同步的方式实现幅度调制信号的检波。相干检波则是通过与载波信号相干混合来实现对幅度调制信号的检波。 4.相位检波电路：

相位检波电路是将相位调制信号转换为原始调制信号的电路。相位检波电路常用于解调频率较高的信号，如调频广播信号。其中，相干相位检波电路是通过使用与载波正交的本地振荡信号，来对相位调制信号进行检波。

以上是常见的几种检波电路分类和原理分析，不同的检波电路适用于不同的信号处理需求。在实际应用中，需要根据具体的要求选择合适的检波电路，并对其进行优化设计，以提高系统的性能和稳定性。
