常用数字集成电路引脚图

1 交直流调速器电路常用IC引脚功能图

说明：

从应用的维修的角度，掌握一些IC器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断IC是否处于正常工作状态就够了。IC内部，具体是个什么电路，是来不及也无须去管它的。比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。

因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。

一、CPU(微控制器)芯片及外围IC电路引脚功能图：

1、CPU芯片-MB90F562B 贴片封装64引脚，应用广泛：

2、CPU芯片-S87C196MH贴片封装80引脚，应用广泛： 2

3、CPU芯片-MN18992MDY-6 塑封双列直插，64引脚，用于松下早期DV551、DV561机型：

4、CPU芯片-HD6404733037F 贴片封装80引脚，应用广泛： 3

5、存储器引脚功能图：

93C56 24C04A 93C66

6、RS485通讯模块引脚功能图：

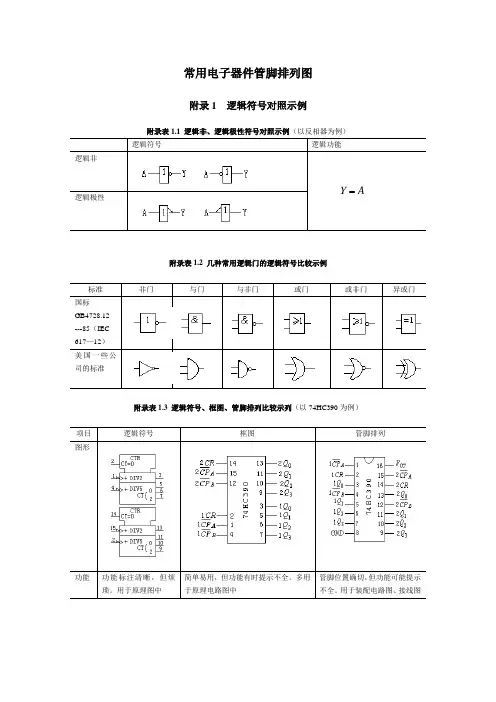

常用电子器件管脚排列图

附录1 逻辑符号对照示例

附录表1.1 逻辑非、逻辑极性符号对照示例（以反相器为例）

逻辑符号 逻辑功能

逻辑非

AY

逻辑极性

附录表1.2

几种常用逻辑门的逻辑符号比较示例

标准 非门 与门 与非门 或门 或非门 异或门

国标

GB4728.12

---85（IEC

617—12）

美国一些公司的标准

附录表1.3 逻辑符号、框图、管脚排列比较示列（以74HC390为例）

项目 逻辑符号 框图 管脚排列

图形

功能 功能标注清晰，但烦琐。用于原理图中 简单易用，但功能有时提示不全。多用于原理电路图中 管脚位置确切，但功能可能提示不全。用于装配电路图、接线图

附录2 集成电路

1. 集成电路命名方法

集成电路命名方法见附录表2.1

附录表2.1 国产半导体集成电路型号命名法（GB3430-82）

第零部分 第一部分 第二部分 第三部分 第四部分

用字母表示器件符合国家标准 用字母表示器件

的类型 用阿拉伯数字和用字母表示器件的系列品种代号 用字母表示器件的工作温度范围 用字母表示器件的封装形式

符号 意义 符号 意义 符号 意义 符号 意义

C

中国制造 T

H

E

C

F

D

W

J

B

M

μ TTL

HTL

ECL

CMOS

线性放大器

音响、电视电路

稳压器

接口电路

非线性电路

存储器

微型电路 C

E

R

M 0 ~70℃

-48 ~75℃

-55 ~85℃

-55 ~125℃ W

B

F

D

P

J

K

T

陶瓷封装

塑料封装

全密封扁平

陶瓷直插

塑料直插

黑陶瓷扁平

金属菱形

金属圆形

2．集成电路介绍

集成电路IC是封在单个封装件中的一组互连电路。装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起，称为混合集成电路。把全部元件和电路成型在单片晶体硅材料上称单片集成电路。单片集成电路现在已成为最普及的集成电路形式，它可以封装成各种类型的固态器件，也可以封装成特殊的集成电路。

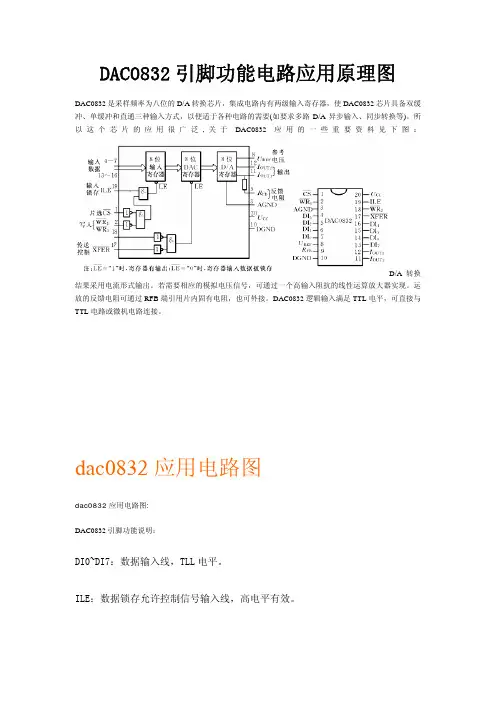

DAC0832引脚功能电路应用原理图

DAC0832是采样频率为八位的D/A转换芯片，集成电路内有两级输入寄存器，使DAC0832芯片具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。所以这个芯片的应用很广泛,关于DAC0832应用的一些重要资料见下图：

D/A转换结果采用电流形式输出。若需要相应的模拟电压信号，可通过一个高输入阻抗的线性运算放大器实现。运放的反馈电阻可通过RFB端引用片内固有电阻，也可外接。DAC0832逻辑输入满足TTL电平，可直接与TTL电路或微机电路连接。 dac0832应用电路图

dac0832应用电路图:

DAC0832引脚功能说明：

DI0~DI7：数据输入线，TLL电平。

ILE：数据锁存允许控制信号输入线，高电平有效。 CS：片选信号输入线，低电平有效。

WR1：为输入寄存器的写选通信号。

XFER：数据传送控制信号输入线，低电平有效。

WR2：为DAC寄存器写选通输入线。

Iout1:电流输出线。当输入全为1时Iout1最大。

Iout2: 电流输出线。其值与Iout1之和为一常数。

Rfb:反馈信号输入线,芯片内部有反馈电阻.

Vcc:电源输入线 (+5v~+15v)

Vref:基准电压输入线 (-10v~+10v)

AGND:模拟地,摸拟信号和基准电源的参考地.

DGND:数字地,两种地线在基准电源处共地比较好.

采用ADC0809实现A/D转换。

（一） D/A转换器DAC0832 DAC0832是采用CMOS工艺制成的单片直流输出型8位数/模转换器。如图4-82所示，它由倒T型R-2R电阻网络、模拟开关、运算放大器和参考电压VREF四大部分组成。运算放大器输出的模拟量V0为：

图4-82

由上式可见，输出的模拟量 与输入的数字量（ ） 成正比，这就实现了从数字量到模拟量的转换。 一个8位D/A转换器有8个输入端（其中每个输入端是8位二进制数的一位），有一个模拟输出端。输入可有28=256个不同的二进制组态，输出为256个电压之一，即输出电压不是整个电压范围内任意值，而只能是256个可能值。图4-83是DAC0832的逻辑框图和引脚排列。

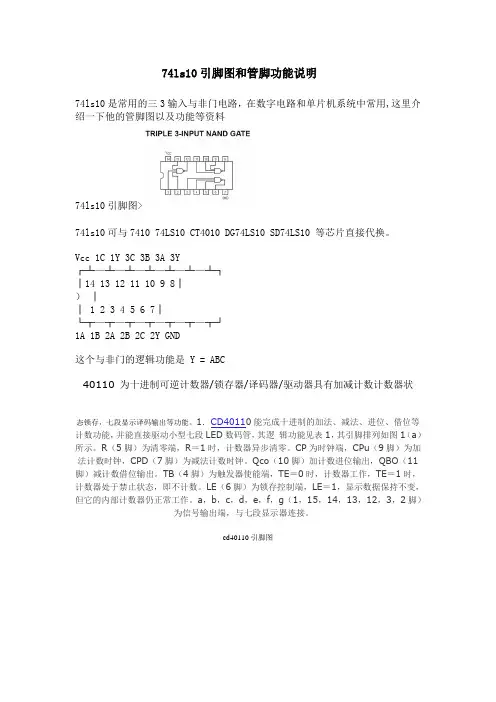

74ls10引脚图和管脚功能说明

74ls10是常用的三3输入与非门电路，在数字电路和单片机系统中常用,这里介绍一下他的管脚图以及功能等资料

74ls10引脚图>

74ls10可与7410 74LS10 CT4010 DG74LS10 SD74LS10 等芯片直接代换。

Vcc 1C 1Y 3C 3B 3A 3Y

┌┴—┴—┴—┴—┴—┴—┴┐

│14 13 12 11 10 9 8│

） │

│ 1 2 3 4 5 6 7│

└┬—┬—┬—┬—┬—┬—┬┘

1A 1B 2A 2B 2C 2Y GND

这个与非门的逻辑功能是 Y = ABC

40110 为十进制可逆计数器/锁存器/译码器/驱动器具有加减计数计数器状

态锁存，七段显示译码输出等功能。1．CD40110能完成十进制的加法、减法、进位、借位等计数功能，并能直接驱动小型七段LED数码管，其逻 辑功能见表1，其引脚排列如图1（a）所示。R（5脚）为清零端，R＝1时，计数器异步清零。CP为时钟端，CPu（9脚）为加法计数时钟，CPD（7脚）为减法计数时钟。Qco（10脚）加计数进位输出，QBO（11脚）减计数借位输出。TB（4脚）为触发器使能端，TE＝0时，计数器工作，TE＝1时，计数器处于禁止状态，即不计数。LE（6脚）为锁存控制端，LE＝1，显示数据保持不变，但它的内部计数器仍正常工作。a，b，c，d，e，f，g（1，15，14，13，12，3，2脚）为信号输出端，与七段显示器连接。

cd40110引脚图

ULN2003 是高耐压、大电流达林顿陈列，由七个硅NPN 达林顿管组成。

该电路的特点如下：

ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作电压下它能与TTL

和CMOS 电路

直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V 的电压，输出还
