集成电路的引脚较多，如何正确识别集成电路的引脚则是使用中的首要问题。北京南电科技主营二三极管，集成电路，电容，电阻等电子元器件，正品货源，质量可靠。下面介绍几种常用集成电路引脚的排列形成。
电子元器件采购网,电子元器件网上商城,北京南电科技
圆形结构的集成电路和金属壳封装的半导体三极管差不多，只不过体积大、电极引脚多。这种集成电路引脚排列方式为：从识别标记开始，沿顺时针方向依次为l、2、3……如图18-2(a)所示。
单列直插型集成电路的识别标记，有的用倒角，有的用凹坑。这类集成电路引脚的排列方式也是从标记开始，从左向右依次为1、2、3……如图18-2(b)、(c)所示。
扁平型封装的集成电路多为双列型，这种集成电路为了识别管脚，一般在端面一侧有一个类似引脚的小金属片，或者在封装表面上有一色标或凹口作为标记。其引脚排列方式是：从标记开始，沿逆时针方向依次为1、2、3……如图18-2(d)所示。但应注意，有少量的扁平封装集成电路的引脚是顺时针排列的。
双列直插式集成电路的识别标记多为半圆形凹口，有的用金属封装标记或凹坑标记。这类集成电路引脚排列方式也是从标记开始，沿逆时针方向依次为1、2、3……如图18-2(e)、(f)。
<74LS00引脚图>
74ls00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。
Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
__ │14 13 12 11 10 9 8│
Y = AB ） │ 2输入四正与非门 74LS00
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
74LS00真值表：
A＝1 B=1 Y=0
A＝0 B=1 Y=1
A＝1 B=0 Y=1
A＝0 B=0 Y=1 74HC138基本功能
74LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式，其74LS138工作原理如下：
当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
74LS138的作用:
利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。 若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器
用与非门组成的3线-8线译码器74LS138
图 74ls138译码器内部电路
3线-8线译码器74LS138的功能表
备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。
<74ls138功能表>
74LS138逻辑图 无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。
集成电路的引脚较多，如何正确识别集成电路的引脚则是使用中的首要问题。北京南电科技主营二三极管，集成电路，电容，电阻等电子元器件，正品货源，质量可靠。下面介绍几种常用集成电路引脚的排列形成。
电子元器件采购网,电子元器件网上商城,北京南电科技
圆形结构的集成电路和金属壳封装的半导体三极管差不多，只不过体积大、电极引脚多。这种集成电路引脚排列方式为：从识别标记开始，沿顺时针方向依次为l、2、3……如图18-2(a)所示。
单列直插型集成电路的识别标记，有的用倒角，有的用凹坑。这类集成电路引脚的排列方式也是从标记开始，从左向右依次为1、2、3……如图18-2(b)、(c)所示。
扁平型封装的集成电路多为双列型，这种集成电路为了识别管脚，一般在端面一侧有一个类似引脚的小金属片，或者在封装表面上有一色标或凹口作为标记。其引脚排列方式是：从标记开始，沿逆时针方向依次为1、2、3……如图18-2(d)所示。但应注意，有少量的扁平封装集成电路的引脚是顺时针排列的。
双列直插式集成电路的识别标记多为半圆形凹口，有的用金属封装标记或凹坑标记。这类集成电路引脚排列方式也是从标记开始，沿逆时针方向依次为1、2、3……如图18-2(e)、(f)。

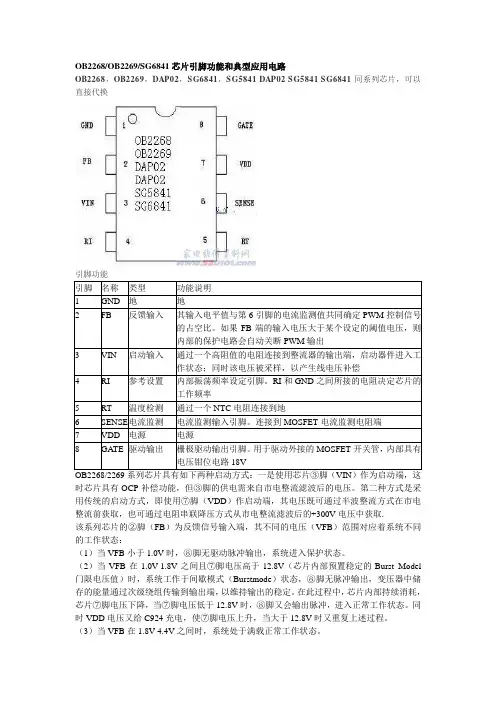

OB2268/OB2269/SG6841芯片引脚功能和典型应用电路
OB2268，OB2269，DAP02，SG6841，SG5841 DAP02 SG5841 SG6841同系列芯片，可以直接代换
引脚功能
引脚 名称 类型 功能说明
1 GND 地 地
2 FB 反馈输入 其输入电平值与第6引脚的电流监测值共同确定PWM控制信号的占空比。如果FB端的输入电压大于某个设定的阈值电压，则内部的保护电路会自动关断PWM输出
3 VIN 启动输入 通过一个高阻值的电阻连接到整流器的输出端，启动器件进入工作状态；同时该电压被采样，以产生线电压补偿
4 RI 参考设置 内部振荡频率设定引脚。RI和GND之间所接的电阻决定芯片的工作频率
5 RT 温度检测 通过一个NTC电阻连接到地
6 SENSE 电流监测 电流监测输入引脚。连接到MOSFET电流监测电阻端
7 VDD 电源 电源
8 GATE 驱动输出 栅极驱动输出引脚。用于驱动外接的MOSFET开关管，内部具有电压钳位电路18V
OB2268/2269系列芯片具有如下两种启动方式：一是使用芯片③脚（VIN）作为启动端，这时芯片具有OCP补偿功能，但③脚的供电需来自市电整流滤波后的电压。第二种方式是采用传统的启动方式，即使用⑦脚（VDD）作启动端，其电压既可通过半波整流方式在市电整流前获取，也可通过电阻串联降压方式从市电整流滤波后的+300V电压中获取.
该系列芯片的②脚（FB）为反馈信号输入端，其不同的电压（VFB）范围对应着系统不同的工作状态：
（1）当VFB小于1.0V时，⑧脚无驱动脉冲输出，系统进入保护状态。
（2）当VFB在1.0V-1.8V之间且⑦脚电压高于12.8V（芯片内部预置稳定的Burst Model门限电压值）时，系统工作于间歇模式（Burstmode）状态，⑧脚无脉冲输出，变压器中储存的能量通过次级绕组传输到输出端，以维持输出的稳定。在此过程中，芯片内部持续消耗，芯片⑦脚电压下降，当⑦脚电压低于12.8V时，⑧脚又会输出脉冲，进入正常工作状态。同时VDD电压又给C924充电，使⑦脚电压上升，当大于12.8V时又重复上述过程。
