1 《工厂供电》课程标准
一、课程基本信息
课程代码 课程性质 必修课
适用专业 机电一体化技术专业 开设学期 第二学期
课程类别 专业平台课程 课程类型 A 类（理论课）
学 分 4.0 总 学 时 72
学时分配 理论学时： 72 ；实践学时： 0
实施场所
执笔人
审核人
制订时间
二、课程概述
（一）课程定位
该课程是机电一体化技术的一门主干专业课。主要讲授工厂变配电所及供配电设备功能和使用，工厂变配电所电气主接线方案，工厂电力网络构成和特点，
供电线路的导线和电缆使用及选择，工厂供配电系统的保护功能，工厂电气照明， 工厂供配电故障诊断及检修等内容。通过本课程的学习，使学生了解和掌握工业企业供电系统基本知识、基本原理、基本计算及实际运行技术。
（二）先修后续课程
序号 先修课程名称 为本课程提供的主要能力
1 电工电子 学习电工电子知识，为工厂供电学习打下基础
序号 后续课程名称 需要本课程提供的主要能力
1 自动生产线安装与调试 提供知识储备和技能储备
2 数控加工工艺 塑料模具设计
（三)本课程与中职、本科、培训班同类课程的区别。
层次 区别
本科 较本科层次原理方面的知识讲解少 2 中职 同中专相比原理和相关电路分析方面知识会多一些
培训班 理论与实际相结合的多一些
三、课程目标
（一）总体目标：
通过对本课程的学习是为了让学生具备从事本专业相关工作必需的供配电通用技术基本知识、基本方法和基本技能，并为学生学习后续课程，提高全面素质，形成综合职业能力打下基础。在教学过程中，还要紧跟供配电技术发展的最新进程，及时补充新技术、新型号、新应用领域的有关内容。并注意培养学生科学的思维方法和综合的职业能力，以适应职业教育发展的需要。
（二）素质目标：
1. 养成良好的安全用电和自我防范意识，能够自觉按规章操作；
2. 养成文明施工意识，能够自觉保持工作环境的整洁；
3. 养成良好的团结协作精神，主动适应团队工作要求；
江西理工大学应用科学学院
- 1 - 第一章 设计任务
1.1设计要求
要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接地装置。最后按要求写出设计说明书，绘出设计图纸。
1.2 设计依据

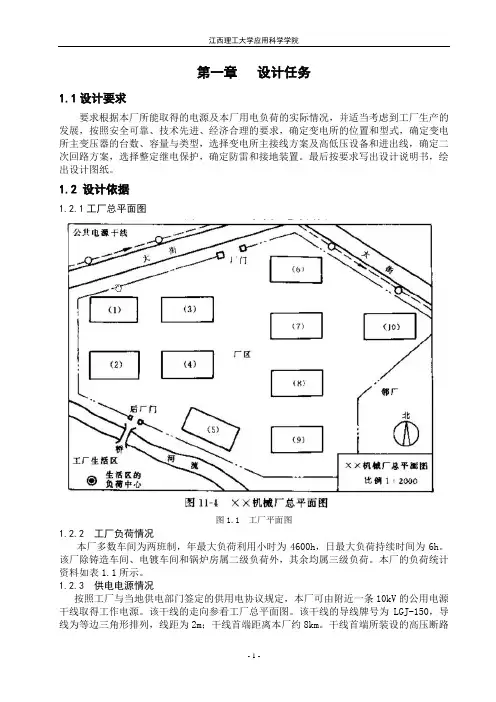

1.2.1工厂总平面图
图1.1 工厂平面图
1.2.2 工厂负荷情况
本厂多数车间为两班制，年最大负荷利用小时为4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表1.1所示。
1.2.3 供电电源情况
按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。干线首端所装设的高压断路胡国祥：工厂供电综合课程设计
- 2 - 器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为1.7s。为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。
1.2.4 气象资料
本厂所在地区的年最高气温为34℃，年平均气温为20℃，年最低气温为-10℃，年最热月平均最高气温为31℃，年最热月平均气温为23℃，年最热月地下0.8米处平均气温为21℃。当地主导风向为东北风，年雷暴日数为10。
1.2.5 地质水文资料
本厂所在地区平均海拔400m，地层以红土为主，地下水位为2m。
表1.1 工厂负荷统计资料
工厂供电课程设计课设
一、教学目标
本课程旨在让学生掌握工厂供电的基本原理、电力系统的组成及工作方式、电力设备的选择和应用、电力线路的设计和施工、电力系统的保护和安全等内容。通过本课程的学习，使学生能够运用所学知识分析和解决工厂供电实际问题，培养学生的实践能力和创新精神。
1. 掌握工厂供电的基本原理和电力系统的组成；
2. 了解电力设备的选择和应用，电力线路的设计和施工；
3. 熟悉电力系统的保护和安全措施。
4. 能够分析和解决工厂供电实际问题；
5. 具备电力设备安装、调试和维护的能力；
6. 掌握电力线路的设计和施工方法。
情感态度价值观目标：
1. 培养学生对工厂供电行业的兴趣和热情；
2. 增强学生的社会责任感和职业道德观念；
3. 培养学生团结协作、勇于创新的精神。
二、教学内容
本课程的教学内容主要包括以下几个部分：
1. 工厂供电的基本原理：介绍工厂供电系统的起源、发展及其在工业生产中的重要性。
2. 电力系统的组成：讲解发电、输电、变电、配电和用电五个环节，以及各个环节中的主要设备和功能。
3. 电力设备的选择和应用：介绍各类电力设备（如变压器、开关设备、保护设备等）的原理、结构和选用方法。
4. 电力线路的设计和施工：讲解电力线路的类型、设计原则、施工工艺及验收标准。
5. 电力系统的保护和安全：介绍电力系统的保护装置及其作用，以及工厂供电系统的安全操作和维护。 三、教学方法
本课程采用多种教学方法，以激发学生的学习兴趣和主动性：
1. 讲授法：教师通过讲解工厂供电的基本原理、电力系统的组成等理论知识，使学生掌握课程的基本概念。
2. 讨论法：针对电力设备的选择和应用、电力线路的设计和施工等实践性问题，学生进行小组讨论，培养学生的实际操作能力。
3. 案例分析法：通过分析典型工厂供电案例，使学生了解电力系统的设计和运行过程，提高学生的实际问题解决能力。
4. 实验法：安排学生进行工厂供电实验，让学生亲自动手操作，培养学生的动手能力和实践能力。
是指工厂所需电能的供应和分配，亦称工厂配电。
1.1重要性：
生产自动化后增加产量、提高质量、减轻劳动强度。供电中
断，会引起设备损坏，可能发生人身事故。
1.2基本要求：
安全、可靠、优质、经济
。2.1、中型工厂供电系统简图：一根线表示三相线路
一般中型工厂的电源进线电压是6--10kV。
电能先经高压配电所集中，再由高压配电线路
将电能分送到各车间变电所，或由高压配电线
路直接供给高压用电设备。
高压配电所有两条lOkV的电源进线，分别
接在高压配电所的两段母线上，形成单母线
分段制。一条电源进线供电，另一条电源进线作为备用。
在任一条电源进线发生故障或进行检修而被
切除后，可以利用分段隔离开关的闭合，由另一条电源进线恢复对整个配电所的供电。2.2中型工厂供电系统的平面布线示意图
2.3大型工厂总降压变电所
电源进线35KV及以上,经过两次降压，也就
是经总降压变电所，将35kV及以上电压降
为6～10KV的电压，然后车间变电所降为一般低压用电设备所需的电压。2.4高压深入负荷中心的供电系统
高压深入负荷中心的直配方式，可以省去一级
中间变压，简化了供电系统接线，节约投资和有
色金属，降低了电能损耗和电压损耗，提高了供
电质量。然而这要根据厂区的环境条件是否满足
35kV架空线路深入负荷中心的“安全走廊”要求
而定，否则不宜采用。
2.5只设一个降压变电所的供电系统
a)一台主变b)两台主变经过分析可知：配电所的任务
是接受电能和分配电能，不改
变电压；而变电所的任务是接
受电能、变换电压和分配电能；
母线的任务是汇集和分配电能
。
3.1发电厂（发电站）：将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂
种类：水力、火力、核能、风力、地热及太阳能发电厂。
3.2电力系统(power system)
送电过程：发电机→升压→高压输电线路→降压→配电
电力系统：由各级电压的电力线路将发电
厂、变电所和电力用户联系起来的一个发电、
输电、变电、配电和用电的整体。
电网：电力系统中各级电压的电力线路及
