散热器原理

变压器用片式散热器的技术规范

一、片式散热器的适用范围：变压器类产品采用的一种热交换器，外形结构属于金属板片式。

二、片式散热器的工作原理：变压器油箱内处于上部的热油进入片式散热器上集油管,流过散热片，再从片式散热器的下集油管流回变压器的油箱。当热油在散热片内流动时,将热量传到空气中，达到散热的目的。

三、片式散热器的分类

1、按安装方式分

固定式：即PG型，不用安装法兰，片式散热器直接焊接在变压器油箱的箱壁上;

可拆式：即PC型，片式散热器通过法兰连接在变压器油箱上。

2、按冷却方式分

自冷式：片式散热器通过空气自然对流散发热量；

风冷式：片式散热器通过风机吹风(底吹或侧吹)散发热量；

强油风冷式：片式散热器通过管路泵强迫变压器油循环并利用风机吹风散发热量。

3、按散热器结构分

普通式：散热片的中心距相同，如：PC3000-30/520；

鹅颈式:散热片分为长片和短片•，长片和短片的中心距不同，一般短片的数量为2~4片,如：PC2200(1800)-28(2)/5200

4、按散热器规格分

片宽：480mm、52Omm两种；中心距：lOOOmm-4000mm；散热片数量：10片~38片。

四、片式散热器的作用：油浸式电力变压器运行时，内部绕组、铁芯等部件会产生损耗，损耗转换为热量并通过变压器油的热传导和对流作用传递给油箱壁，使绕组、铁芯、油箱壁及油面温度上升。而温升直接影响到绕组绝缘材料的寿命，因此必须把温升控制在一定的范围内，所以采用散热器散热是必须的！不同容量、不同电压等级的变压器油箱周围按其热损耗安装相应数量的片式散热器，尤其是变压器容量逐渐增大时必须选用大型散热器，以散发足够的热量。

五、片式散热器的

片式散热器是为油浸式电力变压器、电抗器等配套使用的冷却装置，是遵循中华人民共和国机械行业标准《变压器用片式散热器》JB/T5347-2013设计制作而成的。其中散热器的散热片是采用优质冷轧钢卷板，在计算机自动控制的自动流水线上加工成型。片式散热器经过国家有关权威机构的型式试验检测，完全符合变压器用片式散热器行业标准JB/T5347-2013的要求！

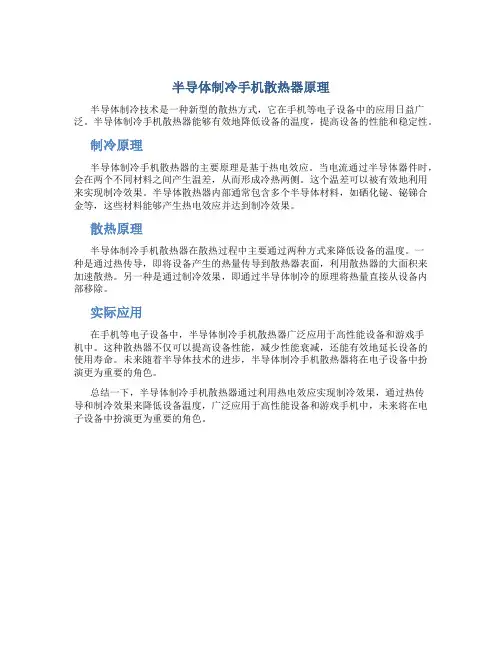

半导体制冷手机散热器原理

半导体制冷技术是一种新型的散热方式，它在手机等电子设备中的应用日益广泛。半导体制冷手机散热器能够有效地降低设备的温度，提高设备的性能和稳定性。

制冷原理

半导体制冷手机散热器的主要原理是基于热电效应。当电流通过半导体器件时，会在两个不同材料之间产生温差，从而形成冷热两侧。这个温差可以被有效地利用来实现制冷效果。半导体散热器内部通常包含多个半导体材料，如硒化铋、铋锑合金等，这些材料能够产生热电效应并达到制冷效果。

散热原理

半导体制冷手机散热器在散热过程中主要通过两种方式来降低设备的温度。一种是通过热传导，即将设备产生的热量传导到散热器表面，利用散热器的大面积来加速散热。另一种是通过制冷效果，即通过半导体制冷的原理将热量直接从设备内部移除。

实际应用

在手机等电子设备中，半导体制冷手机散热器广泛应用于高性能设备和游戏手机中。这种散热器不仅可以提高设备性能，减少性能衰减，还能有效地延长设备的使用寿命。未来随着半导体技术的进步，半导体制冷手机散热器将在电子设备中扮演更为重要的角色。

总结一下，半导体制冷手机散热器通过利用热电效应实现制冷效果，通过热传导和制冷效果来降低设备温度，广泛应用于高性能设备和游戏手机中，未来将在电子设备中扮演更为重要的角色。

散热器工作原理

散热器是一种用于散热的装置，广泛应用于各种机械设备和电子设备中。它的工作原理是通过传导、对流和辐射三种方式将热量从热源传递到周围环境中，以降低热源的温度。

1. 传导散热

传导散热是指热量通过物体的直接接触传递。散热器通常由金属制成，如铜、铝等，这些金属具有良好的导热性能。当散热器与热源接触时，热量会沿着散热器的金属材料传导到散热器的表面。然后，通过表面积较大的散热片，热量可以更快地传递到周围环境中。

2. 对流散热

对流散热是指通过流体（通常是空气）的流动来传递热量。散热器通常设计有许多散热片，这些散热片可以增加与空气的接触面积。当热源加热散热器时，散热器表面的空气会受热膨胀，形成热对流。热空气会上升，而冷空气会下沉，形成自然对流。这样，热量就会通过空气的流动从散热器表面传递到周围环境中。

此外，还有强制对流散热方式。强制对流散热是通过风扇或者泵等设备产生气流或者液流，加速热量的传递。散热器通常会设计有风扇，当风扇运转时，会产生气流，增加空气与散热器的接触面积，从而加快热量的传递。

3. 辐射散热

辐射散热是指热源通过辐射方式传递热量。热源的温度高于周围环境时，会发射热辐射。散热器的表面通常采用黑色或者金属材料，这些材料对热辐射具有较好的吸收和发射能力。当散热器表面的热辐射遇到周围环境时，会被吸收，从而传递热量。 综合以上三种方式，散热器可以高效地将热量从热源传递到周围环境中，起到降低热源温度的作用。

在实际应用中，散热器的设计和选择需要考虑多种因素，如散热器的材料、散热片的数量和形状、风扇的转速等。不同的应用场景和需求会对散热器的工作原理和设计提出不同的要求。

总结：

散热器是一种通过传导、对流和辐射三种方式将热量从热源传递到周围环境中的装置。它的工作原理是通过散热器的材料和结构，以及辅助设备如风扇的运转，将热量高效地散发出去，从而降低热源的温度。在实际应用中，散热器的设计和选择要根据具体需求进行，以确保散热效果的最大化。

- 1 - 风冷散热器原理

风冷散热器是一种通过风扇将热量散发到空气中的散热装置。它的工作原理是利用风扇将空气吹过散热器的散热片，使散热器与空气之间发生热交换，将热量从散热器中排出。

风冷散热器通常由一个或多个散热片和一个风扇组成。散热片是金属制成的，有许多细小的散热鳍片，可以增加与空气之间的接触面积，加快热量的散发速度。风扇则可以加速空气流动，增加热量的传递效率。

在电脑硬件领域，风冷散热器被广泛应用于CPU、显卡等硬件的散热中。随着计算机性能的不断提升，CPU和显卡的发热量也不断增加，风冷散热器可以有效降低硬件温度，提高计算机的稳定性和寿命。

除了计算机硬件，风冷散热器也适用于许多其他领域，如汽车引擎、工业机器、太阳能电池板等。在这些应用中，风冷散热器可以提高设备的效率和性能，同时降低维护成本和能耗。

总体来说，风冷散热器是一种简单而有效的散热装置，具有广泛的应用前景。通过不断创新和改进，它将继续在各个领域发挥着重要作用。
