净化工程彩钢板施工要求

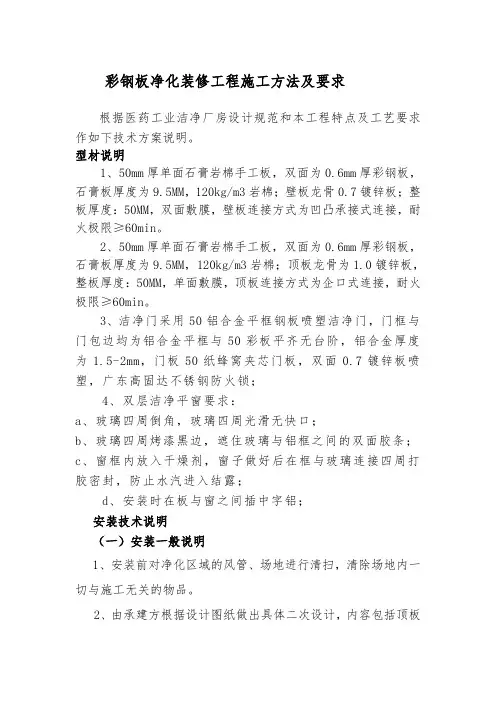

彩钢板净化装修工程施工方法及要求

根据医药工业洁净厂房设计规范和本工程特点及工艺要求作如下技术方案说明。

型材说明

1、50mm厚单面石膏岩棉手工板，双面为0.6mm厚彩钢板，石膏板厚度为9.5MM，120kg/m3岩棉；壁板龙骨0.7镀锌板；整板厚度：50MM，双面敷膜，壁板连接方式为凹凸承接式连接，耐火极限≥60min。

2、50mm厚单面石膏岩棉手工板，双面为0.6mm厚彩钢板，石膏板厚度为9.5MM，120kg/m3岩棉；顶板龙骨为1.0镀锌板，整板厚度：50MM，单面敷膜，顶板连接方式为企口式连接，耐火极限≥60min。

3、洁净门采用50铝合金平框钢板喷塑洁净门，门框与门包边均为铝合金平框与50彩板平齐无台阶，铝合金厚度为1.5-2mm，门板50纸蜂窝夹芯门板，双面0.7镀锌板喷塑，广东高固达不锈钢防火锁；

4、双层洁净平窗要求：

a、玻璃四周倒角，玻璃四周光滑无快口；

b、玻璃四周烤漆黑边，遮住玻璃与铝框之间的双面胶条；

c、窗框内放入干燥剂，窗子做好后在框与玻璃连接四周打胶密封，防止水汽进入结露；

d、安装时在板与窗之间插中字铝；

安装技术说明

（一）安装一般说明

1、安装前对净化区域的风管、场地进行清扫，清除场地内一切与施工无关的物品。

2、由承建方根据设计图纸做出具体二次设计，内容包括顶板排版图、顶板分解图、壁板排版图、壁板分解图及相关节点图，由双方确认后按照实际需要的规格订货。

3、彩钢板出厂应采取保护措施贴膜，妥善包装，文明装卸，减少在运输过程中表面层受损坏。彩钢板及各类配件存放场地必须干燥清洁，平整坚实，有条件应在场地周围围起围护以便管理。彩钢板堆放应整齐划一，其堆放高度不得超过2.0米。

4、彩钢板运到现场后，应出具产品合格证及相关证件，做好报验手续。夹芯板表面不应有划伤，其几何尺寸应符合设计图纸要求，如有划痕，保护膜去除后有承建方作技术处理。

5、安装过程中不撕下壁板表面塑料保护膜，禁止撞击和踩踏板面。配件和各种材料应严格检查其规格、性能和完好程度，不合格或已损坏的配件严禁使用。

第1篇

一、施工准备

1. 材料准备：根据设计要求，准备玻镁夹芯彩钢板、铝合金专用材料、密封胶、龙骨、吊杆等材料。

2. 工具准备：电钻、扳手、水平尺、卷尺、线锤、切割机等工具。

3. 人员准备：吊顶施工需要专业人员进行操作，确保施工质量。

二、施工步骤

1. 检查现场：在吊顶施工前，检查现场是否存在影响吊顶施工的因素，如吊顶内管线、设备等。

2. 划线定位：在地面上划出吊顶边线，确保吊顶边缘整齐。

3. 安装吊杆：根据设计要求，在墙面上安装吊杆，吊杆间距一般为1.5米。

4. 安装龙骨：在吊杆上安装龙骨，龙骨间距一般为1米，确保龙骨水平。

5. 安装玻镁夹芯彩钢板：将玻镁夹芯彩钢板固定在龙骨上，确保板面平整。

6. 安装铝合金专用材料：在墙角处安装铝合金专用材料，如圆弧内角、圆弧外角、圆弧条等，确保吊顶美观。

7. 安装密封胶：在接缝处涂密封胶，防止灰尘进入。

8. 安装吊顶饰材：在吊顶饰材上安装吊钩，将饰材固定在吊钩上。

9. 安装电气照明塑料膜保护：在吊顶上安装电气照明塑料膜保护，防止灰尘污染。

10. 安装墙面饰材：在墙面安装饰材，确保墙面平整、无裂缝。

11. 安装内门、窗：在吊顶完成后，安装内门、窗。

12. 清洁：对吊顶、墙面、地面等进行清洁，确保施工质量。

三、施工注意事项

1. 施工过程中，要随时进行清扫室内灰尘，尤其对隐蔽位置进行清扫。

2. 对已完成的吊顶部分进行有效保护，防止踩踏、撞击等行为造成损坏。 3. 在安装密封胶时，要将基槽内的杂质和污油清理干净。

4. 施工现场要做好通风和照明工作，确保施工安全。

5. 对于改建工程，应在切断原有电源并检查易燃、易爆等危险品后方可进行施工。

6. 所有建筑构配件固定应与主体结构相连，不能随意乱连接。

通过以上施工步骤和注意事项，可以确保净化工程吊顶施工的质量，为洁净室创造一个良好的环境。

第2篇

一、施工准备

1. 施工人员：吊顶施工需要专业的施工人员，他们应熟悉吊顶材料的性能、施工工艺及安全操作规程。

彩钢板施工方案

洁净区装修效果图

本项目的净化装修工程主要包括：彩钢板的安装（顶板采用50mm机制板双面玻镁中空彩钢板，十字型龙骨吊顶，隔壁板采用50mm手工板双面玻镁中空彩钢板，铝型材选用国产优质型材，厚度足1.0mm，门窗料要求足2.0MM，圆弧材料要求足1.2MM）、洁净门窗（钢质门和密胺酯板门）的安装。

（一）. 施工前需达到的基本要求

1. 土建结构完成，维护结构工程作业场地没有较大振动和噪音的其他分项工程施工作业。

2. 室内墙面抹灰工程结束，混凝土地面工程施工结束，外墙门窗工程结束，维护结构工程作业场所要求能够进行初步的人流，物流控制。

3. 吊顶内部其它分项工程基本结束，并且完成各项检测、试验等工作，要求吊顶内未完工的施工不对吊顶产生较大作用的荷载。

4. 净化间内部体积、质量较大的工艺设备就位安装完成。

5. 施工作业面要求有足够的空间范围进行维护结构材料搬运，施工脚手架移动；施工用电安全供给。

（二）. 净化装修工程二次设计流程

净化装修工程的二次设计又称二次排版设计，是根据不同厂家的不同标准板模数对净化间吊顶、隔断板材进行排列组合的过程。二次设计对厂房装修的效果、施工材料的用量、施工的难易程度以及安装的合理性等有着至关重要的影响。科学、成功的二次设计是整个厂房施工水平最直观、最外在的表现，是净化装修工程施工顺利进行、施工用料有效节约以及保证安装合理的重要保证措施。

1. 二次设计程序流程

设计图纸的综合消化 → 安装现场的确认测量 → 与业主交流 → 顶板模数选择 →业主对设计方案的确认 → 顶壁板平面排列 → 综合各专业进行施工图详细绘制 → 订货图纸的生成

2. 设计步骤说明

（1）. 与建筑平面图相关专业图纸的综合布置。吊顶彩钢板的排列要兼顾厂房整体和风管、桥架、风口、灯具的协调。

（2）. 设计图纸的消化：主要指建筑平面图和送回风管道平面图、风口布置图、灯具平安装现场的确认测量：要精确测量现场尺寸，找出现场尺寸和图纸尺寸的误差，将误差考虑到二次设计中。出现严重误差要和业主和设计院及时沟通，制定出切实可行的修改方案。

. . .. . . 专业word可编辑 净化区彩钢板装饰方案（吊顶、隔断）

选材

彩钢板

彩钢板是一种新型的多功能建筑材料，外形美观，色泽鲜艳、强度高，使用寿命长，安装方便，具有防火、防水、保温、隔音、防磁等优点，是目前洁净厂房多选的装饰材料。

本工程采用的彩钢板为50㎜手工岩棉玻镁夹芯彩钢板，钢板的材质采用冷轧钢板经热镀锌后再喷涂而成，基板厚度0.5mm，无偏差。工艺有四道：第一道为镀锌层（正、背面）；第二道为化学转化层（正、背面）；第三道为初涂层底漆（正、背面）；第四道为正面清涂层（正面漆），背面精涂层（背面漆），彩钢板保温垫料为岩棉防火材料，容重120kg/m3，其中玻镁板有良好防火性能，是不燃板材，火焰持续燃烧时间为零，800℃不燃烧，1200℃无火苗，达到最高防火不燃级别A1级，与优质龙骨制作的隔断系统，耐火极限达到3小时以上，遇火燃烧的过程中能够吸收大量的热能，延迟周围环境温度的升高。玻镁板的表观密度为0.8-1.2g/cm3，减轻了建筑荷重，使建筑内墙重量降低60%以上，同时增加了使用面积5-8%。质轻有利于结构抗震，有效减少基础和结构主体造价。玻镁板重量虽轻，但结构紧密，稳定性好，不变形，具有木材般的韧性，在抗冲击、抗压、抗拉和抗断性能上表现出色，刚韧并重，抗弯强度达到322kgf/cm2（垂直）和216kgf/cm2（水平），抗冲击强度可达25MPa。

彩钢板经压塑机压塑成型，经手工粘合而成，粘合剂3kg/㎡。

主板采用专用中字铝并接，并接缝≤2-3mm；顶板采用大中字铝并接. . .. . . 专业word可编辑 起吊，并接缝≤2-3mm。
