千分尺是一种比游标卡尺更精密的尺寸测量仪器，用来测量加工精度要求较高的工件尺寸，主要有外径千分尺和内径千分尺两种。它的量程为0-25mm，分度值是0.01mm。它的规格按测量范围分为：0-25mm、25-50mm、50-75mm、75-100mm、100-125mm等。

1、如何区分千分尺的测量范围？

机械游标千分尺根据不同的测量范围可以选择不同大小的千分尺。但是每一个千分尺它的量程都是固定的25mm。我们可以通过尺架上的刻度标识或者固定筒上的刻度进行判别。我们依次来看以下图几种不同测量范围的游标千分尺：

1-1、0-25mm千分尺

固定套筒上为刻度为0—25，表示测量范围从0-25mm。微分筒上一小格带表0.01mm。

1-2)、25-50mm千分尺

固定套筒上为刻度为25—50，表示测量范围从25-50mm。微分筒上一小格带表0.01mm。

1-3)、50-75mm千分尺

固定套筒上为刻度为50—75，表示测量范围从50-75mm。微分筒上一小格带表0.01mm。

2、外径千分尺的读数案例：

2-1、外径千分尺的读数公式

如下： 测量值= 固定套筒刻度值 + 微分筒读数

千分尺读数部分的结构名称如下图：

2-2、外径千分尺的读数两点注意：

1）、读固定套筒刻度值时要看半刻度是否漏出。

半刻度没有露出的情况，如下：

固定套筒读数=8.0mm

半刻度露出的情况，如下：

固定套筒读数=8.0mm+0.5 mm=8.5mm

2）、读微分筒读数要估读,小数点后应保留三位有效数字。

先以微分筒的端面为准线，读出固定套管下刻度线的分度值；

再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小度的 十分之一，即0.001mm；

读微分筒读数=30.5格X0.01mm=0.305mm

3、外径千分尺尺读数案例 1

某同学使用外径千分尺测量一物体的尺寸，得到图中的千分尺尺的读数为多少呢？

第 1 页 共 8 页 内径千分尺测量方法判断题

（原创实用版6篇）

目录（篇1）

1.内径千分尺的结构和用途

2.内径千分尺的测量方法

3.内径千分尺的读数方法

4.内径千分尺的价格和规格

5.判断题：内径千分尺的测量结果是否准确

正文（篇1）

内径千分尺是一种用于测量内径的精密仪器，它主要由测微头、接杆、测量触头等部分组成。内径千分尺广泛应用于家居、建材、机械等行业，用于测量孔的内径、宽度、深度等尺寸。

内径千分尺的测量方法如下：首先，将尺寸最大的接杆与测微头连接，然后再接到对应的测量触头进行测量。在测量时，需要注意观察测微头的对应固定以及松开的时候的一个变化量。测量时，需要将千分尺的触头伸进孔里面并且支撑在所要测量的孔的内表面上，进行微分筒的调整，让微分筒其中一边的测量面在孔径向截面内进行摆动。这样，我们就可以轻易地找出最小的尺寸。

内径千分尺的读数方法：内径千分尺的读数主要依靠测微头和接杆上的刻度来完成。测量时，需要将测微头和接杆上的刻度与标准尺进行比较，从而得出测量结果。在读取测量结果时，需要准确到刻度的最小分度值，并且需要考虑接杆的弯曲和测微头的松动等因素对测量结果的影响。

内径千分尺的价格和规格：内径千分尺的价格和规格因其精度、尺寸、品牌等因素而异。常用的内径千分尺规格有

50-63/50-75/50-100/50-150/50-175/50-250/50-300/50-500/50-600/50 第 2 页 共 8 页 -1000/50-1500/50-200/200-500/200-1000 等，价格从几百元到几千元不等。

关于内径千分尺的测量结果是否准确，这需要根据实际情况来判断。如果使用得当，并且遵循操作规程，内径千分尺的测量结果可以认为是准确的。然而，如果使用不当，或者仪器本身存在问题，那么测量结果可能会出现偏差。

目录（篇2）

1.内径千分尺的概述

希望对大家有所帮助，多谢您的浏览！

授课：XXX

千分尺使用说明【简单易懂】

千分尺可适用于测量产品的外尺寸(长度、宽度、厚度）等,量程范围在0～25mm之间。下面介绍千分尺操作规程、步骤和使用方法，千分尺操作方法，千分尺的使用方法介绍。

一、千分尺测量操作方法：

（一）、依被测物孔径大小，去选择适当之内径千分尺。

（二）、将内径千分尺测试头放入被测物孔内。

（三）、放入时被测物须放平，内径千分尺应正直。

（四）、测试时，左手三手指拿着内径千分尺刻度表下的圆棒，右手旋转内径分厘卡最上端之旋转钮。

（五）、当测试头测量面与被测物孔内轻微接触时，右手转动旋钮使其放出3~5声轻响。

在日常生产中，用内径千分尺测量孔时，将其测量触头测量面支撑在被测表 面上，调整微分筒，使微分筒一侧的测量面在孔的径向截面内摆动，找出最小尺寸。然后拧紧固定螺钉取出并读数，也有不拧紧螺钉直接读数的。这样就存在着姿态测量问题。姿态测量：即测量时与使用时的一致性。例如：测量 75～600/0.01mm的内径尺时，接长杆与测微头连接后尺寸大于 125 mm 时。其拧紧与不拧紧固定螺钉时读数值相差 0.008 mm 既为姿态测量误差。 希望对大家有所帮助，多谢您的浏览！

授课：XXX 内径千分尺测量时支承位置要正确。接长后的大尺寸内径尺重力变形，涉及

到直线度、平行度、垂直度等形位误差。其刚度的大小，具体可反映在“自然挠度”上。理论和实验结果表明由工件截面形状所决定的刚度对支承后的重力变形影响很大。如不同截面形状的内径尺其长度 L 虽相同，当支承在（2/9）L 处时,都能使内径尺的实测值误差符合要求。但支承点稍有不同，其直线度变化值就较大。所以在国家标准中将支承位置移到最大支承距离位置时的直线度变化值称为“自然挠度”。为保证刚性，在我国国家标准中规定了内径尺的支承点要在（2/9）L 处和在离端面 200 mm 处，即测量时变化量最小。并将内径尺每转 90°检测一次，其示值误差均不应超过要求。

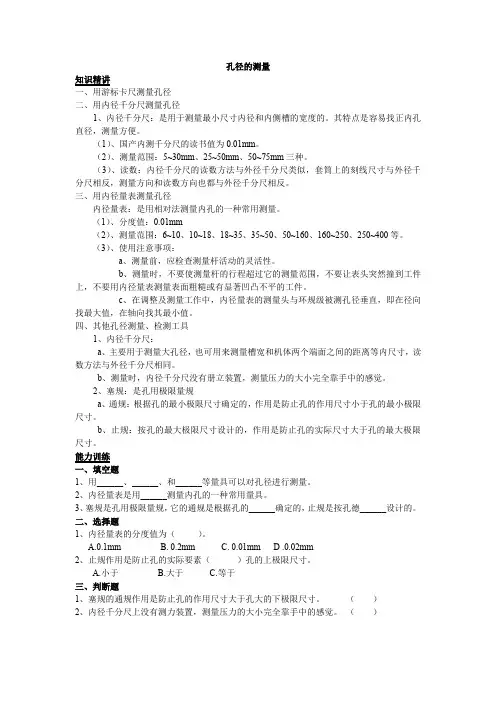

孔径的测量
