初中物理电学专题训练

班级： 姓名： 家长签名：

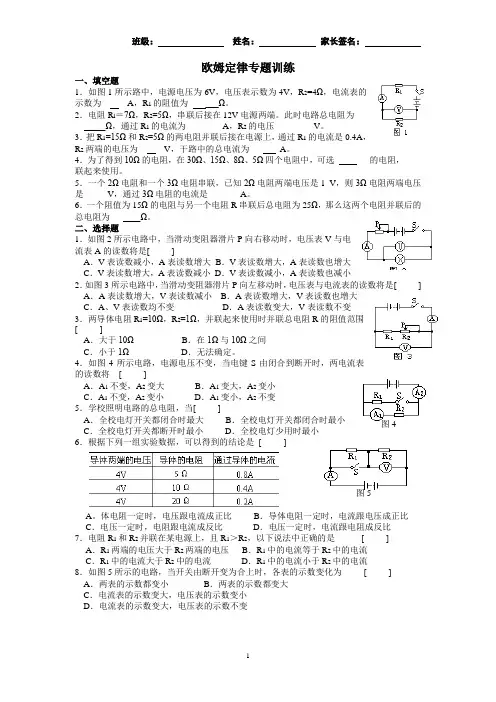

1 欧姆定律专题训练

一、填空题

1．如图1所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的示数为__ __A，R1的阻值为_ ___Ω。

2．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为

__ ___Ω，通过R1的电流为________ A，R2的电压_________V。

3．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。

4．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_ ___的电阻，____联起来使用。

5．一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。

6．一个阻值为15Ω的电阻与另一个电阻R串联后总电阻为25Ω，那么这两个电阻并联后的总电阻为___ __Ω。

二、选择题

1．如图2所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是[ ]

A．V表读数减小，A表读数增大 B．V表读数增大，A表读数也增大

C．V表读数增大，A表读数减小 D．V表读数减小，A表读数也减小

2．如图3所示电路中，当滑动变阻器滑片P向左移动时，电压表与电流表的读数将是[ ]

A．A表读数增大，V表读数减小 B．A表读数增大，V表读数也增大

C．A、V表读数均不变 D．A表读数变大，V表读数不变

3．两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围

[ ]

A．大于10Ω B．在1Ω与10Ω之间

C．小于1Ω D．无法确定。

初中物理电学复习专题：（电学计算基础题 ）

一、知识网络：

1、欧姆定律：

（1）内容：流过导体的电流，与导体两端的电压成正比，跟道题的电阻成反比 。

（2）公式：I=U/R 变形公式：U=I·R、R=U/I

（3）适用条件：适用于任何电路

2、串联电路和并联电路特点：

物理量 串联电路 并联电路

电路

电流 I=I1=I2=…=In I=I1+I2+…+In

电压 U=U1+U2+…+Un U=U1=U2=…=Un

电阻 R=R1+R2+…+Rn 1/R=1/R1+/R2+…+1/Rn

电功 W=W1+W2+…+Wn W=W1+W2+…+Wn

电功率 P= P1+P2+…+Pn P=P1+P2+…+Pn

电热 Q=Q1+Q2+…+Qn Q=Q1+Q2+…+Qn

推论 U1/U2= R1/R2

P1/P2= U1/U2= R1/R2

W1/W2 = U1/U2= R1/R2 I1/I2= R2/R1

P1/P2= I1/I2= R2/R1

W1/W2 = I1/I2= R2/R1

3、电功和电热的关系:

⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I.

电功: W=U2/R·t=I2·Rt 电热:Q= U2/R·t=I2·Rt 电热和电功的关系Q=W

表明: 在纯电阻电路中,电功等于电热。也就是说电流做功将电能全部转化为电路的内能

⑵ 非纯电阻电路： 电流通过电动机M时

电功 :W=UIt 电热: Q= I2·Rt电热和电功的关系：电功=机械能+内能

表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍等于UIt，电热仍等于I2Rt.但电功不再等于电热而是大于电热了.

4、电能表的铭牌含义：220V接入电路的额定电压为220V， 5A 电能表正常工作时的标准电流是5A，2500R/KW.h每消耗1 KW.h 时的电能转盘转2500转。

中考物理专题训练

专题训练二 电学专题

一、填空题(每空1分，共15分)

1．一个导体两端加4 V电压时，通过它的电流强度为0.8 A，当把它两端电压变为6 V时，通过它的电流为_______A，它的电阻为_______ ．

2．如图所示的电路中，定值电阻R2为10 ，闭合开关S 前后干路中总电流的比为2∶3，则R1的阻值为_______．

3．标有“2.5 V 0.3 A”的小灯泡，正常工作1 min通过的电量为_______，功率为_______，产生的热量为_______．

4．如图所示的电路，用电器的电阻R0＝30 ，要求通过它的电流能在100～200 mA的范围内变化，选用的电源电压最小应为_______V，电路中所用滑动变阻器的阻值变化范围应是_______ ．

5．“220 V 100 W”的甲灯和“220 V 40 W”的乙灯相比较，正常工作时_______灯更亮，_______灯的电阻大一些，_______灯的灯丝粗一些．

6．如图所示的圆环是由阻值R、粗细均匀的金属丝制成的．A、B、C三点将圆环分成三等份(每等份电阻为R)，若将其中任意两点连入电路，则连入电路的电阻值为_________．

7．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将_______，灯泡L消耗的电功率将_______，变阻器R上消耗的电功率将_______(选填“变大”“变小”或“不变”) 31

二、选择题(每题3分，共45分)

8．阻值为3 与6 的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1∶R2等于( )

A．2∶1 B．1∶2 C．2∶9

D．9∶2

9．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )

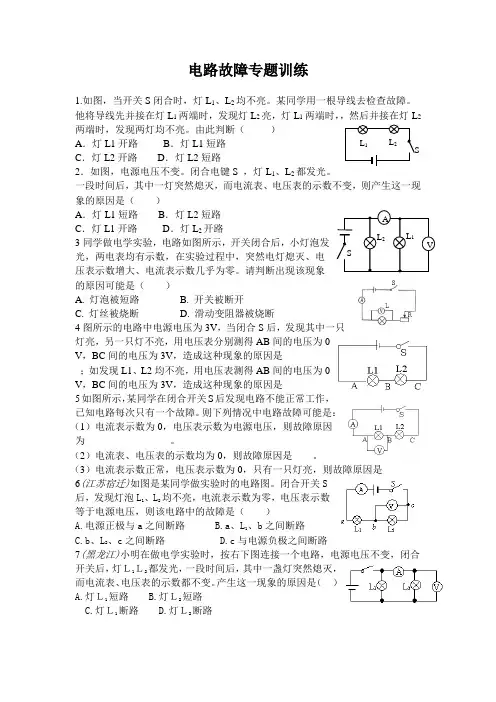

电路故障专题训练

1.如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1两端时，，然后并接在灯L2两端时，发现两灯均不亮。由此判断（ ）

A．灯L1开路 B．灯L1短路

C．灯L2开路 D．灯L2短路

2．如图，电源电压不变。闭合电键S ，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ）

A．灯L1短路 B．灯L2短路

C．灯L1开路 D．灯L2开路

3同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（ ）

A. 灯泡被短路 B. 开关被断开

C. 灯丝被烧断 D. 滑动变阻器被烧断

4图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是__________；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_________

5如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。则下列情况中电路故障可能是：

（1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。

（2）电流表、电压表的示数均为0，则故障原因是____。

（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____

6(江苏宿迁)如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）

A.电源正极与a之间断路 B.a、L1、b之间断路
