铁路工程桥梁作业指导书

1 桥梁工程施工安全作业指导书

一、一般安全规定

1、大型桥梁（高桥、大跨、深水、结构复杂）施工，应对施工安全进行专项调查研究，并制定相应的安全技术措施。单项工程（包括辅助工程、临时工程）开工之前，应根据交通部《公路施工安全规程》制定出安全操作细则，向施工人员进行安全技术交底。

2、施工人员应熟知并遵守本工种各项安全技术操作规程，进入施工现场必须使用劳动安全保护用品，严防高处坠落，异物打击，触电，溺水或其它各类机械的、人为的伤害事故。

3、施工前应对施工现场、机具设备及安全防护设施等进行全面检查，确认符合安全要求后方可施工。

4、采用多层作业或桥下通车、行人等立体施工时，应布设安全网。

二、基坑开挖安全规定

1、基坑工程的施工应根据现场环境、地质与水文情况，针对开挖深度考虑支护方案和安全措施。

2、基坑壁四周3m范围内，严禁堆放材料、设备或机具等，应根据不同地质情况和开挖深度，按照规范规定的放坡系数确定坡度。

3、在水中开挖基坑，应备有便于出入基坑的爬梯，基坑需机械进行降水时，必须有足够的降水设备。

4、基坑深度超过2m以上时，坑内人员必须戴好安全帽，施工中，应经常检查基坑壁有无塌方险情。

5、经常检查机具、绳索、挂钩等是否完好牢固。

6、人工运输脚手板应牢固，单人跳板宽度不小于60cm，双人抬运跳板宽度不小于1.2m。

三、高处安装作业施工安全规定

1、从事高处施工的人员要进行身体检查，有不适宜高处施工的人员，不得从事高处施工。严禁酒后登高施工。

2、高处施工人员必须穿软底鞋。所需施工材料应事先准备齐全，工具事先放在工具袋内，并固定牢靠。

3、高处施工所使用的梯子不得缺梯步，不得垫高，同一梯子不得两人同时上下，在通道处（或平交口）使用梯子时应设置围栏。 2 4、运送人员和物件的升降电梯、吊笼，应设置可靠的安全卡，限制开关装置，严禁人员乘坐运送物件的吊篮上下。

5、高处作业人员与地面联系，应配有通讯设备或有专人负责。

好好学习社区

更多免费资料下载： 德信诚培训网 铁路桥梁钻孔桩（回旋钻机成孔）施工作业指导书

（ISO9001-2015）

1.适用范围

适用于XX铁路桥梁钻孔桩（回旋钻机成孔）施工。

2.作业准备

2.1技术准备

（1）技术培训及技术交底

（2）护筒、钻头直径检查

（3）导线加密、测量放样

（4）配置泥浆及泥浆检测

2.2外业技术准备

（1）现场“三通一平”，既水通、电通、道路通，场地平整。

（2）泥浆池制备及配备泥浆原材料准备。

3.技术要求

（1）进行成桩工艺试验，确定施工工艺和参数。

（2）沉渣厚度≤30㎝(摩擦桩)，沉渣厚度≤10㎝(嵌岩桩)

4.施工程序与工艺流程

回旋钻机钻孔施工流程图见图1。

省略

5.施工要求

5.1 施工准备 好好学习社区

更多免费资料下载： 德信诚培训网 （1）岗前培训

桩基施工前，操作人员需接受工区项目组织的操作技能、安全教育培训，培训合格后，方可上岗作业。尤其对有要求的特殊工种（如钻机司机）培训，必须经考核合格后持证上岗作业。

（2）地质调查

桩基施工以前需要根据设计方提供的地质报告了解施工部位的地质情况，通过地质报告选择合适的钻头类型。

（3）施工机具

根据回旋钻机施工的要求，准备满足要求的设备

（4）场地平整

①开工前先对桩位进行定位测量，埋设护桩。

②整平场地，场地为旱地时，清除地表杂物，换除软土，整平夯实，以保证钻机的稳定。

③场地为陡坡时，用枕木或型钢搭设作业平台。

④场地为浅水时，采用截流、改河或筑岛方案，变水中钻孔为旱地钻孔。筑岛面积根据钻孔方法，设备规格决定。

⑤场地为深水或淤泥层较厚时，可搭水上工作平台。平台座能支撑钻孔机械、护筒加压、钻机操作以及浇筑水下混凝土时可能发生的全部重力。

⑥如场地为深水，但水流平稳，水位升降缓慢，钻机可设在组合船舶或浮箱上，但必须锚固稳定，以免造成偏位、斜孔或其它事故。

⑦当场地为深水、流速较大时，可采用双壁钢围堰，就位后灌水、下沉、落床，然后在其顶面搭设工作平台。 好好学习社区

新建漳州港尾铁路工程

路基工程作业指导书

（2019年修订版）

编 制：

审 核：

批 准：

中铁电气化局集团有限公司

新建漳州港尾铁路工程指挥部

2019年3月5日发布 2019年3月15日实施 中铁电气化局集团有限公司新建漳州港尾铁路路基工程施工作业指导书

目 录

第一章 路基填筑施工作业指导书 .................................... - 1 -

第二章 水泥粉煤灰碎石桩（CFG）施工 ............................... - 8 -

第三章 土工格栅施工作业指导书 ................................... - 16 -

第四章 改良土填筑施工 ........................................... - 20 -

第五章 过渡段施工作业指导书 ..................................... - 29 -

第六章 基床表层级配碎石施工 .................................... - 40 -

第七章 路堑施工作业指导书 ....................................... - 48 -

第八章 路基防护工程施工 ........................................ - 54 -

第九章 路基排水工程施工 ......................................... - 69 -

第十章 路基其他相关工程施工 ..................................... - 77 -

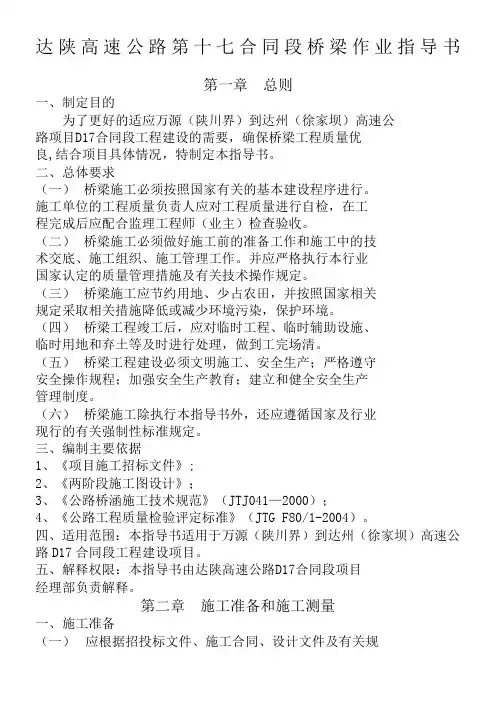

达陕高速公路第十七合同段桥梁作业指导书

第一章 总则

一、制定目的

为了更好的适应万源（陕川界）到达州（徐家坝）高速公

路项目D17合同段工程建设的需要，确保桥梁工程质量优

良,结合项目具体情况，特制定本指导书。

二、总体要求

（一） 桥梁施工必须按照国家有关的基本建设程序进行。

施工单位的工程质量负责人应对工程质量进行自检，在工

程完成后应配合监理工程师（业主）检查验收。

（二） 桥梁施工必须做好施工前的准备工作和施工中的技

术交底、施工组织、施工管理工作。并应严格执行本行业

国家认定的质量管理措施及有关技术操作规定。

（三） 桥梁施工应节约用地、少占农田，并按照国家相关

规定采取相关措施降低或减少环境污染，保护环境。

（四） 桥梁工程竣工后，应对临时工程、临时辅助设施、

临时用地和弃土等及时进行处理，做到工完场清。

（五） 桥梁工程建设必须文明施工、安全生产；严格遵守

安全操作规程；加强安全生产教育；建立和健全安全生产

管理制度。

（六） 桥梁施工除执行本指导书外，还应遵循国家及行业

现行的有关强制性标准规定。

三、编制主要依据

1、《项目施工招标文件》;

2、《两阶段施工图设计》；

3、《公路桥涵施工技术规范》（JTJ041—2000）；

4、《公路工程质量检验评定标准》（JTG F80/1-2004）。

四、适用范围：本指导书适用于万源（陕川界）到达州（徐家坝）高速公路D17合同段工程建设项目。

五、解释权限：本指导书由达陕高速公路D17合同段项目

经理部负责解释。

第二章 施工准备和施工测量

一、施工准备

（一） 应根据招投标文件、施工合同、设计文件及有关规 范编制施工组织设计，经监理办审核后，报指挥部审批。

（二）做好施工现场准备，修建施工临时设施，安装调试

施工机具及标定试验机具，进行施工测量及复核测量资料

，做好材料的储存和堆放以及开工前的试验检测工作。

（三）施工单位必须建立健全质量保证体系。
