宁夏中利明晖新能源石嘴山惠农 30MW 光伏电站项目工程
工程质量监理验评划分表
盐城天源监理有限公司
宁夏中利明晖新能源石嘴山惠农 30MW 光伏电站项目工程
监理项目部
2015年3月
光伏电站工程质量验评划分项目
一、光伏电站土建工程质量验评划分：
1、开关站（单位工程），下分六个分部工程：
1）、地基与基础
2）、主体
3）、建筑屋面
4）、建筑装饰装修
5）、建筑给排水
6）、建筑电气
2、光伏组件支架（单位工程），每个子单位工程下分二个分部工程：
1）、支架基础 2）、支架安装
3、箱变与逆变基础（单位工程、每个箱变与逆变基础为一个子单位工程），每个子单位工程下分一个分部工程：
1）、箱变与逆变基础
4、配电装置构筑物（单位工程），下分二个分部工程：
1）、地基与基础 2）、构支架结构
5、站内道路（单位工程），下分二个分部工程：
1）、混凝土主道路
2）、碎石面层简易路
6、围栏（单位工程）, 下分三个分部工程：
1）、基础工程 2）、混凝土工程 3）、围栏安装
7、门卫室、电站大门（单位工程）, 下分六个分部工程：
1）、地基与基础
2）、主体
3）、建筑屋面
4）、建筑装饰装修
5）、建筑给排水
6）、建筑电气
8、户外雨污水及给排水系统（单位工程），下分二个分部工程：
1）、室外给水管网 2）、室外排水管网
9、室外电缆沟（单位工程），下分四个分部工程：
1）、地基与基础 2）、电缆沟结构 3）、沟道装饰装修4）、盖板制作安装 二、光伏电站电气安装工程质量验评划分：
1、配电装置安装（单位工程），下分三个分部工程：
1）、配电柜安装
2）、站用低压配电装置安装
3）、系统设备带电试运
2、光伏场区电气设备安装（单位工程）, 下分五个分部工程：
1）、箱式变压器安装
2）、逆变器设备安装
3）、汇流箱安装
4）、光伏组件安装
5）、逆变升压室电气设备带电
3、控制及直流设备安装（单位工程），下分二个分部工程：
1）、主控室设备安装
2）、蓄电池组安装
4、无功补偿装置安装（单位工程），下分三个分部工程：
1）、电抗器安装
2）、电容器安装
3）、电容器组带电试运
5、全站防雷及接地装置安装（单位工程），下分一个分部工程：
1）、接地装置安装
6、全站电缆施工（单位工程），下分四个分部工程：
1）、电缆桥架安装
2）、电缆敷设
3）、电力电缆终端及中间接头制作
4）、控制电缆终端制作及安装

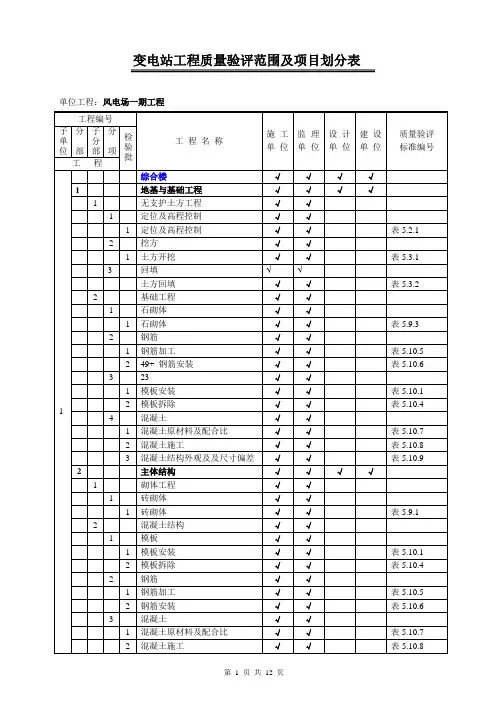

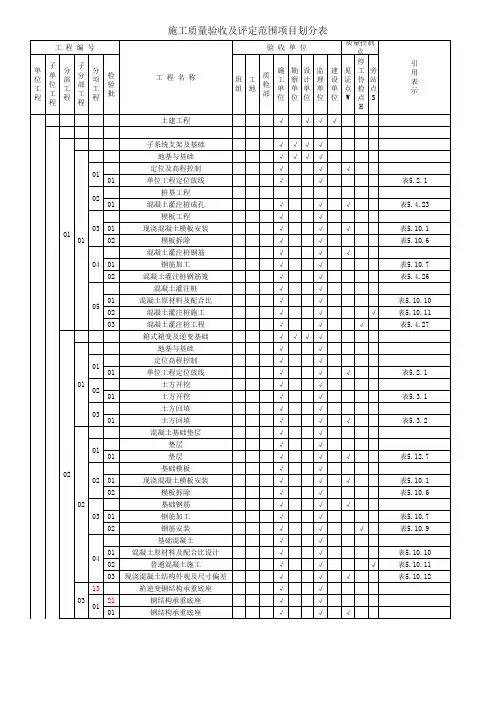

建筑工程质量监理质量验评划分表
序号 分部工程 序号 分项工程 控制点
W点 H点 S点
一 基础工程
（关键分部） 1 定位放样 ☆
2 土方开挖 ☆
3 基坑验槽 ☆
4 垫层 ☆
5 钢筋绑扎 ☆
6 模板支护 ☆
7 混凝土浇筑 ☆
8 基础墙砌筑 ☆
9 回填土 ☆
二 主体工程
（关键分部） 1 模板 ☆
2 梁板柱钢筋 ☆
3 混凝土浇筑 ☆
4 墙体砌筑 ☆
三
装饰装修工程
（关键分部） 1 基层找平 ☆
2 地面混凝土 ☆
3 门窗 ☆
4 装饰抹灰 ☆
5 室内外涂料 ☆
6 地板砖铺设 ☆
四 屋面工程
（关键分部） 1 找平层 ☆
2 防水层 ☆
3 保温层 ☆
4 落水管 ☆
五 光伏组件支架 1 钢桩引孔 ☆
2 钢桩浇筑 ☆
3 支架安装 ☆ 电气施工质量监理质量验评划分表
单位工程 分部工程 分项工程 控制点
W点 H点 S点
配电装置安装 配电柜安装 配电盘安装 ☆ 母线安装
站用低压配电装置安装 低压变压器
☆ 低压盘安装
母线安装
系统设备带电试运 试验 ☆
光伏场区电气设备安装（每一区为一个子单位） 太阳能电池组件安装 太阳能电池组件安装 ☆
汇流箱安装 汇流箱安装 ☆
箱式变压器安装 箱式变压器安装 ☆
逆变器安装 逆变器安装 ☆
逆变升压室电气设备带电 试验 ☆
控制及直流设备安装 控制设备安装 单控室控制及保护屏台安装 ☆
单控室二次回路检查及接线 ☆
蓄电池组安装 蓄电池组安装 ☆
充放电及容量测定 ☆
无功补偿装置安装 电抗器安装 电抗器安装检查安装 ☆
电容器安装 电容器检查安装 ☆
电容器组带电试运 调试 ☆
防雷接地系统 接地装置安装 场地接地网敷设 ☆
全站电缆施工 电缆敷设 屋内电缆敷设 ☆
电力电缆终端制作及安装 屋外电缆敷设 ☆
电力电缆终端制作及安装 ☆
控制电缆终端制作及安装 电力电缆中间接头制作
及安装
☆
控制电缆终端制作及安装 ☆
注：
W点（Witness Point）:见证点属监理检查项目。
H点（Hold Point）:停工待检点，属监理验收项目，不经监理验收不得进行下一道工序。
S点（Stand Point）：旁站点。监理人员对施工全过程监理。
隐蔽工程验收记录包括：
基验槽验收记录
钢筋工程验收记录
防水、防腐工程验收记录
门窗、吊顶、墙面、等验收记录
屋面防水工程的隐蔽工程记录包括：
卷材、涂膜防水层的基层验收记录
密封防水处理部位验收记录
其他（安装）工程验收记录
地基验槽验收记录应有勘察（设计）单位代表参加，并要在记录上签字确认。
钢筋工程验收记录是砼浇筑前对安装完成的钢筋规格、出厂证件和复验报告编号、接头形式和接头试验报告编号。
