进网作业电工考试习题集 案例分析题 word版

案例分析题（A1-2-3-4卷）进网作业许可（一）、案例分析题每题4分，总计8分）1、某变电所的10KV电容器组，若运行中发生以下（ C ）情况时，电容器组应立即退出运行。

A、熔丝熔断B、外壳生锈C、内部有严重异常声响D、绝缘件表面脏污2、某变电站避雷针架设高度为20m，则该避雷针在6m的高度的保护半径是（ C ）A、14mB、16mC、18m二.案例分析题1. 某户外变电所，在冬季比较寒冷的天气时室外温度为0℃，此时其高压断路器的长期工作电流应( A )。

A. 等于额定电流B. 稍小于额定电流C. 稍大于额定电流2. 一台三相电力变压器：额定容量JHl500kVA，额定电压U1N / U2N=10 / 0.4KV，高、低压边绕组均为Y连接，其高压侧的额定电流是 ( A )。

A．28.87A B．50A C．721.7A (提示：1.732三、案例分析题1、变压器油的运行管理主要包括的内容有（ A.D.C ）A、经常检查油色、油量是否正常;B、变压器油可以存放于高温处、也可以存放于透明容器内;C、结合变压器的运行维护，定期或不定期取油样作油的气相色谱分析。

d、经常检查充油设备的密封性，储油柜、呼吸器和工作性能。

（本题为多选，有两项或两项以上选项符合题意，不选或有错选为0分，选择不完整为1分）2、某中性点直接接地的低压220V/380V系统，发现一台电器设备发生一项碰壳，此时如人体接触电气设备，流过人体的电流为（ B ）。

A、300mA;B、220mA;C、380mA; Ｄ、1000mA.解:本题用电设备的外壳是否接地未知,又不告知工作接地电阻值及保护接地电阻值,故作未接地解题:当人触及漏电机壳,因只有人体电阻Rr=1000Ω, 流过人体的电流为Ir=Up/Rr=220/1000=0.22A=220Ma四.案例分析题1.变电站的一台变压器运行时出现声音异常,值班人员分析可能的原因有(A.B.C.D)A. 变压器过载运行.B. 系统短路或接地时,通过很大的短路电流.C. 变压器所带负载中,有大容量动力设备起动.D. 变压器所带负载中,有可控硅整流器或电弧炉设备。

电工进网作业试题及答案一、选择题1. 电工进网作业前必须进行的首要工作是什么？A. 检查工具B. 穿戴安全帽C. 阅读作业指导书D. 确认作业环境安全答案：D2. 在高压带电作业中，以下哪项措施是错误的？A. 使用绝缘工具B. 穿戴绝缘手套C. 保持安全距离D. 直接用手触摸带电体答案：D3. 以下哪些属于电工进网作业的安全标志？A. 禁止合闸B. 禁止入内C. 禁止吸烟D. 所有选项答案：D二、判断题1. 电工在进网作业时可以不穿戴绝缘鞋。

（错误）2. 电工在进行高空作业时，必须使用安全带。

（正确）3. 电工作业时可以不使用个人防护装备。

（错误）三、简答题1. 简述电工进网作业时的安全操作规程。

答：电工进网作业时的安全操作规程包括但不限于：确认作业环境安全，穿戴适当的个人防护装备，使用合格的绝缘工具和设备，遵守作业指导书，保持安全距离，不得擅自操作非授权设备，作业完成后及时清理现场。

2. 电工在进行高压带电作业时应注意哪些事项？答：电工在进行高压带电作业时应注意：确保作业环境符合安全标准，使用绝缘工具和穿戴绝缘手套，保持足够的安全距离，遵守作业指导书，不得擅自离开作业区域，作业中如遇紧急情况应立即停止作业并撤离。

四、案例分析题某电工在进行高压带电作业时，未穿戴绝缘手套，导致触电事故。

请分析事故原因并提出预防措施。

答：事故原因分析：电工未穿戴绝缘手套，直接接触带电体，违反了高压带电作业的安全规程。

预防措施包括：加强安全教育，确保电工了解并遵守安全操作规程；作业前检查个人防护装备是否齐全并符合要求；作业中监督电工正确使用个人防护装备；定期进行安全演练，提高电工应对紧急情况的能力。

进网作业电工许可考试（高压类）习题集及样题（2011年至2014年：初始阶段）2011年至2012年：2006版；2013年至2014年：2012版。

电工进网作业许可考试习题（高压类）2012版一丶电工基础一丶单项选择1.带电物体相互作用是因为带电物体周围存在着（C）。

PT1A.电压B.磁场C.电场D.电晕2.电场中某点A的电位等于单位（B）在该点所具有的电位能。

PT1A.电子B.正电荷C.负电荷D.以上都正确3.关于电路中各点的电位与参考点的选择，以下说法错误的是(D)PT1A.各点电位的大小与参考点的选择有关，B.各点电位的正负与参考点的选择有关，C.计算电路中某点的电位就是求该点与参考点之间的电位差，D.各点电位的大小和正负与参考点的选择都无关。

4丶已知电路中A点电位为15V，B点电位为4V，则A丶B两点间的电压为(A)V。

PT1 A丶11 B-11 C丶19 D丶605丶若在5秒内通过导体横截面的电量为25库仑，则电流强度为(A)安培。

PT1A.5B.25C.30D.1256丶方向不变，大小随时间变化的电流叫(C)PT2A.正弦交流电B.简谐交流电C.脉动直流电D.脉动交流电7丶测量电路中电流时，电流表量程应(B)在该电路中。

PT2A.大于被测电路实际值，并联B.大于被测电路实际值，串联C.小于被测电路实际值，并联D.小于被测电路实际值，串联8丶已知截面积为20mm2的导线，流过的电流为300A，则该导线中的电流密度为(D)。

PT2<解:300/20=15>A.320A/mm2B.25A/mm2C.30A/mm2D.15A/mm29丶在电源外部，正电荷是由(D)。

PT2A.低电位移向高电位B.低电位移向参考电位C.高电位移向参考电位D.高电位移向低电位10丶当电路开路时电源端电压在数值上等于(B)。

PT2A.零B.电源电动势C.电源内阻的电压D.无法确定11丶电源电压表示电场力在(A)将单位正电荷由高电位移向低电位时所做的功。

公司安规国家电网线路类部分习题集★案例分析样例【案例分析1】违章指挥作业触电某电业局送电工区安排检修二班分6个作业组（每组3人）对66kV南石线81基杆进行带电登杆检查，由检修二班技术员侯×分别填写好6张第二种工作票（工作票签发人为该班班长），侯×向全班工作人员进行工作安排，要求作业人员注意与带电体保持不小于0.7m （线路《安规》规定应为1.5m，填写的工作票中也误将安全距离填写成0.7m）的安全距离，杆塔下必须设专人监护。

第6组负责检查69—81号杆，因路途较远，工作负责人赵×要求增派一人，技术员侯×临时允许仓库管理员靳×参加作业，因临时抽调，未列入工作票人员名单。

到达工作现场，工作负责人赵×宣读工作票并进行安全交底后分成两个小组开展工作，一组由赵×带领，另一组由靳×带领。

当靳×组当检查到81号杆（该杆是A型带12度5分转角终端耐张水泥杆，下横担为长短臂横担，左侧为短臂。

上横担也在杆的左侧，左导线的引流线距左杆很近，只有860mm，位于上横担的中导线的引流线也在左侧，距下横担的铁拉板只有560mm。

左、右杆均装有脚钉）时，李×在小组负责人靳×的监护下，从左侧登杆。

当李×登到法兰盘时，靳×站在距杆8m的地面处喊：“注意引流线啊！”，李×转身靠近电杆内侧继续攀登。

当其左手抓住下横担铁拉板，左脚踏在下横担，在抬右脚挺身时，上面中导线引流线对其头部放电，安全帽击穿，头部、两手及左脚掌烧伤，李×从杆上摔下，抢救无效死亡。

试分析该起事故中的违反线路《安规》的行为。

答案：（1）未组织现场勘察，对现场作业条件不了解，盲目开展工作，81号杆左导线的引流线距左杆只有860mm，距下横担的铁拉板只有560mm。

违反线路《安规》5.2.2“现场勘察应查看现场施工（检修）作业需要停电的范围、保留的带电部位和作业现场的条件、环境及其他危险点等”的规定。

案例分析题（案例分析及计算题每题的备选项中，有一项或一项以上符合题意，每题四分，不选或有错选为0分，选择不完整为1分，总计8分）一、工作票填写与签发完成后，进入工作现场应办理工作许可手续，（）A 工作许可人（运行值班负责人）应负责审查工作票所列安全措施是否正确完善，是否符合现场条件。

B 工作许可人负责落实实施工现场的安全措施C 工作过程中工作许可人可根据工作需要变更安全措施。

D 在变配电所内工作时，工作许可人应同工作负责人到现场检查所做的安全措施是否完备，可靠，并检验，证明，检修设备确无电压。

E 对工作负责人应指明带电设备的位置和注意事项，然后分别在工作票上签名，工作班组方可开始工作。

二、有一电源的电动势E 为3V,内阻R.为0.4欧姆，外电路电阻R 为9.6欧姆，则电源内部电压降U.和端电压U 的值符合下列选项（）A 0.8 V ,2VB 0.1V 2.2VC 0.12V,2.88V D0.15V,3.12V三、在电流速保护死区发生短路事故时，一般由过电流保护动作跳闸，因此过电流保护是电流速断保护的（）A 近后备保护 B 远后备保护C 辅助保护D 主保护四、一个10KV变电所采用环网供电，本变电所10KV负荷电流为60A,穿越电流为40A ,10KV母线三相短路电流为1000A,则应按( )选择环网柜高压母线截面积。

A 1060AB 1040AC 100AD 1100A五、在电气设备上的工作，应填用第二种工作票的工作包括：（）A、高压电力电缆不需停电的工作。

B、控制盘和低压配电盘，配电箱，电源干线上的工作，C、二次系统和照明等回路上的工作，无需将高压设备停电者或做安全措施者。

D、非运行人员用绝缘棒，核相器和电压互感器定相或用钳型电流表测量高压回路的电流E、高压设备上工作需要全部停电或部分停电者。

六、某一正弦交流电的表达式则其有效值I，频率F，初相角的值符合下列选项（）。

（提示）A、1A，50Hz，30°B、1A，100Hz，-30°C、0．707A，100Hz，30°D、0。

进网作业电工考试试题一、单项选择题（每题2分，共20分）1. 根据国家标准，低压电器是用于交流额定电压（）V及以下的电器。

A. 220B. 380C. 1000D. 15002. 对于接地线的颜色，以下哪种说法是正确的？A. 红色B. 绿色C. 黄色D. 黑色3. 在三相四线制供电系统中，如果一相断开，剩余两相的电压将如何变化？A. 不变B. 降低C. 升高D. 不确定4. 电工在进行电气设备维修时，首先应该采取的措施是什么？A. 直接开始维修B. 切断电源C. 穿戴防护装备D. 通知相关人员5. 以下哪种情况不需要使用绝缘手套？A. 带电作业B. 测量电压C. 更换保险丝D. 接线工作6. 电气火灾的起因不包括以下哪项？A. 过载B. 短路C. 设备老化D. 良好的接地7. 电流通过人体时，最危险的电流路径是（）。

A. 左手到右手B. 左手到脚C. 右手到脚D. 从脚到脚8. 以下哪种设备不是保护接地的组成部分？A. 接地线B. 接地体C. 断路器D. 接地端子9. 对于电动机的额定功率，以下哪种说法是正确的？A. 电动机长时间运行的最大输出功率B. 电动机短时间运行的最大输出功率C. 电动机在额定电压下的最大输出功率D. 电动机在额定电压下的最小输出功率10. 以下哪种情况下，电路中的电流不会增加？A. 电压增加B. 电阻减少C. 负载增加D. 电源短路二、判断题（每题1分，共10分）11. 所有的电工操作都必须持有相应的电工操作证。

（）12. 停电作业时，只要切断电源即可安全进行工作。

（）13. 电气设备发生火灾时，应立即用水进行灭火。

（）14. 接地线可以作为工作零线使用。

（）15. 电流的大小可以用电流表直接测量。

（）16. 绝缘电阻的单位是欧姆。

（）17. 三相电路中，星形连接的线电流等于相电流。

（）18. 电压互感器可以将高电压转换为低电压，以供测量和保护使用。

（）19. 断路器在电路中的主要作用是过载保护。

电工进网作业许可培训考试题（第四套）一、单项选择题（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、判定通电直导线周围磁场的方向，通常采用( )进行判定。

A、左手螺旋定则B、安培环路定理C、右手螺旋定则D、楞次定律2、规定在磁体外部，磁力线的方向是（）。

A、由S极到达N极B、由N极到达S极C、由N极出发到无穷远处D、由S极出发到无穷远处3、在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧( )方式。

A、分列运行B、并列运行C、分列和并列运行D、分列或并列运行4、为了提高供电可靠性、经济性，合理利用动力资源，充分发挥水力发电厂作用，以及减少总装机容量和备用容量,现在都是将各种类型的发电厂、变电所通过( )连接成一个系统。

A、用电线路B、输配电线路C、发电线路D、配电线路5、直流（）称为特高压直流输电。

A、±600kVB、±700kVC、±800kVD、±900kV6、在负荷不变的情况下，配电系统电压等级由10kV升至20kV，功率损耗降低至原来的（）。

A、10％B、15％C、20％D、25％7、为了保证频率偏差不超过规定值，必须维持电力系统的（）平衡，采取相应的调频措施。

A、有功功率B、无功功率C、电流D、电压8、电网谐波的产生，主要在于电力系统中存在各种( )元件。

A、电感元件B、电容元件C、非线性元件D、三相参数不对称9、在某一个时段内，电压急剧变化而偏离（）的现象，称为电压波动。

A、最大值B、最小值C、瞬时值D、额定值10、电能质量包括( )、频率和波形的质量。

A、电流B、电压C、电阻D、功率11、（）的作用是将高压系统中的电流或低压系统中的大电流转变为标准的小电流，供测量、保护、监控用。

A、高压断路器B、隔离开关C、电压互感器D、电流互感器12、过补偿方式可避免（）的产生，因此得到广泛采用。

A、谐振过电流B、谐振过电压C、大气过电压D、操作过电压13、在变压器内部发生故障（如绝缘击穿、相间短路、匝间短路、铁芯事故等）产生( )时，接通信号或跳闸回路，进行报警或跳闸，以保护变压器。

四、案例分析：（案例分析及计算题每题的备选项中，有一项或一项以上符合题意；每题4分，不选或有错选为0分，选择不完整为1分；总计8分）1、电压互感器停用注意事项包括（ ABC ）P97A 、停用电压互感器，应将有关保护和自动装置停用，以免造成装置失压误动作B 、为防止电压互感器反充电，停用时应将二次侧保险取下，再拉开一次侧隔离开关C 、停用的电压互感器，在带电前应进行试验和检查，必要时，可先安装在母线上运行一段时间，再投入运行D 、为防止电压互感器反充电，停用时应先拉开一次侧隔离开关，再将二次侧保险取下2、某对称三相负载作三角形（D ）连接，接在线电压为380V 的电源上，测得三相总功率为6KW ，每相功率因数0.8。

则负载的相电流和线电流的值符合下列选项（ AB ）。

P36A 、11.4A ，6.58AB 、6.58A ，11.4AC 、6.58A ，6.58AD 、11.4A ，11.4A 解：∵ϕcos 3L U P =； ∴线电流：A U PI L L 4.118.038036000cos 3=⨯⨯==ϕ相电流：A I I LP 58.634.113===1、在变（配）电所内高压成套装置采用固定式断路器功能单元时，高压出线开关柜内一般装设有（ ABC ）等一次设备。

P159A 、隔离开关B 、断路器C 、接地开关D 、电流互感器E 、电压互感器2、某变电站避雷针架设高度为40m ，则该避雷针地面保护半径是（ D ）。

P218A 、30mB 、40mC 、50mD 、60m（避雷针在地面上的保护半径计算公式：h r 5.1= 式中：r —避雷针在地面的保护半径；h －避雷针总高度）1、变压器纵差保护的动作电流按躲过（ABC ）整定。

P241A 、二次回路断线B 、空载投运时激磁涌流C 、互感器二次电流不平衡D 、变压器最大负荷电流2、导线的电阻为4Ω，今把它均匀地拉长到原来的2倍，电阻变为（B ）Ω。

高压电工进网模拟试题一、选择题（每题2分，共20分）1. 高压电工进网作业时必须穿戴的个人防护装备是：A. 工作服B. 安全帽C. 绝缘手套D. 绝缘鞋2. 高压电工在进行带电作业时，应保持的安全距离是：A. 0.7米B. 1米C. 1.5米D. 2米3. 以下哪个不是高压电工进网作业的禁止行为：A. 单人作业B. 酒后作业C. 作业时使用手机D. 正确使用工具4. 以下哪个设备是高压电工进网作业中常用的绝缘工具：A. 绝缘棒B. 绝缘钳C. 绝缘手套D. 绝缘垫5. 高压电工在进行停电作业前，必须执行的操作是：A. 断开电源B. 检查工具C. 通知相关人员D. 做好记录6. 高压电工在进行带电作业时，以下哪个行为是正确的：A. 直接接触带电体B. 使用非绝缘工具C. 保持足够的安全距离D. 忽视安全警示7. 高压电工在作业中发现异常情况应立即：A. 继续作业B. 报告异常C. 尝试自行解决D. 忽略异常8. 高压电工在进行作业时，以下哪个是正确的停电操作：A. 直接拉闸B. 通知相关人员后拉闸C. 先断开负荷侧D. 先断开电源侧9. 高压电工在作业中，以下哪个是正确的接地操作：A. 随意接地B. 使用专用接地线C. 接地线绕过设备D. 接地线接触不良10. 高压电工在作业中，以下哪个是正确的安全措施：A. 忽视安全警示B. 确保作业环境清洁C. 作业时不戴安全帽D. 使用过期的绝缘工具二、判断题（每题1分，共10分）1. 高压电工进网作业时可以不穿戴绝缘鞋。

（）2. 高压电工在进行带电作业时，可以不保持安全距离。

（）3. 高压电工进网作业前，需要对作业环境进行安全检查。

（）4. 高压电工在作业中可以忽视安全警示。

（）5. 高压电工在停电作业前，不需要通知相关人员。

（）6. 高压电工在作业中发现异常情况可以继续作业。

（）7. 高压电工在进行带电作业时，可以使用非绝缘工具。

（）8. 高压电工在作业中，停电操作应先断开电源侧。

四、案例分析题1、变电所的工作电源断路器跳闸后备用电源断路器未投入，可能原因为（）。

P209A、备用电源无电压B、备用电源系统合闸后，又自动跳闸C、工作电源断路器为手动跳闸D、工作电源断路器为保护动作跳闸2、台单相变压器，其额定电压为U1N/U2N＝10KV/0.4KV，额定电流为I1N/I2N＝25A/625A，则变压器的额定容量为（）KV A。

A、10B、250C、62503、变电所出现直流电源间断时，将选成（）。

P207A、继电保护和自动装置误动B、继电保护和自动装置拒动C、继电保护和自动装置延时动作D、无影响4、变电站由110KV单回路供电，变电站负荷为40MW，功率因素为cosψ＝0.8，年最大负荷利用小时数T＝6000h，用经济电流密度选择钢芯铝绞线应为（）。

P131（铝线：当年最大负荷利用小时数>5000h时，经济电流密度值J＝0.9A/mm2 √3=1.732）A、LGJ-120B、LHJ-150C、LGJ-300D、LGJ-4005、根据上级调度指令，下级变电站将于明天上午，8：00停电检修，下午14：00恢复送电，在第二天的下午14：00本站运行人员（）。

A、可以按照预定的时间向下级变电站送电B、等待下级变电站工作票终结确认后恢复送电C、随时均可送电6、某中性点直接接地的低压220V/380V系统，发现一台电气设备发生一相碰壳，此时如人体接触电气设备；流过人体的电流为（）。

（假定人体电阻Rr为1000Ω）P223A、30mAB、220MaC、380mAD、1000mA1A），以380V/220V低压配电系统相电压220V，通过人体电流为220ma.。

P222-223B），以380V/220V低压配电系统线电压380V，通过人体电流为380ma.。

P223-224C），380V/220V低压系统R r＝1000欧姆，Ro＝4欧姆，流过人体电流为Ir＝220ma，作用于人体电压Ujc＝220V。

电工进网作业许可证考试试题集含参考答案-高压2016年3月电工进网作业许可证（高压）考试试题集- 1一、单选题：（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、已知一段电路消耗的电功率为10W ， 该段电路两端的电压为5V,则该段电路的电阻为（ D ）。

P21A 、10B 、2C 、5D 、2.5 （R U R I UI P 22===；即P U R 2==Ω=5.21052）2、三相对称交流电源的特点是（ A ）。

P30A 、三相电动势的幅值和频率相等，初相位互差120°B 、三相电动势的幅值和频率相等，初相位互差90°C 、三相电动势的幅值和频率不相等，初相位互差120°D 、三相电动势的幅值和频率不相等，初相位互差90°3、双电源的高压配电所电气主接线，可以一路电源供电，另一路电源进线备用，两段母线并列运行，当工作电源断电时，可手动或自动地投入（ B ），即可恢复对整个配电所的供电。

P49 A、工作电源 B、备用电源 C、发电电源 D、直流电源4、过补偿方式可避免（B）的产生，因此得到广泛采用。

P65A、谐振过电流B、谐振过电压C、大气过电压D、操作过电压5、中断供电时将造成人身伤亡,属于( A )负荷。

P45A、一类B、二类C、三类D、四类6、用电负荷是用户在某一时刻对电力糸统所需求的( C )。

P45A、电压B、电流C、功率D、电阻7、供电频率偏差通常是以实际频率和额定频率之差与（ B ）之比的百分数来表示。

P57A、实际频率B、额定频率C、平均频率D、瞬时频率8、在电力系统中，用得较多的限制短路电流的方法有，选择合适的接线方式、采用分裂绕组变压器和分段电抗器、采用线路电抗器、采用( A )等。

P61A、微机保护及综合自动化装置B、电磁保护C、晶体管保护D、熔断器9、供电电压允许偏差规定，（ A ）电压允许偏差为额定电压的±7%。

特种电工进网考试题库一、单选题1. 特种电工进网作业证的有效期是多久？A. 1年B. 3年C. 5年D. 终身有效正确答案：C2. 特种电工进网作业证的发放机构是？A. 地方电力公司B. 国家电网公司C. 国家安全生产监督管理总局D. 地方安全生产监督管理局正确答案：B3. 特种电工进网作业证的考核内容包括哪些？A. 电工基础理论B. 电工操作技能C. 安全生产知识D. 所有以上选项正确答案：D4. 特种电工进网作业证的考试形式是什么？A. 笔试B. 口试C. 实操考试D. 笔试加实操考试正确答案：D5. 下列哪个不是特种电工进网作业证的申请条件？A. 年满18周岁B. 身体健康C. 具有电工专业学历D. 无电工工作经验正确答案：D二、多选题6. 特种电工进网作业证的考核内容主要包括哪些方面？A. 电工基础理论B. 电工操作技能C. 电工安全规程D. 电工职业道德正确答案：ABCD7. 特种电工进网作业证的申请条件包括哪些？A. 年满18周岁B. 身体健康C. 具有电工专业学历或电工工作经验D. 通过特种电工进网作业证的考核正确答案：ABCD8. 特种电工进网作业证的有效期内，持证人需要做什么？A. 定期参加继续教育B. 定期进行体检C. 遵守电工作业安全规程D. 无需做任何事正确答案：ABC9. 特种电工进网作业证的考核不合格，可以采取哪些措施？A. 重新参加培训B. 重新参加考核C. 放弃申请D. 向发放机构提出申诉正确答案：ABD10. 特种电工进网作业证的发放机构有哪些职责？A. 组织考核B. 发放证书C. 定期审核D. 监督持证人的工作正确答案：ABCD三、判断题11. 特种电工进网作业证的有效期为2年。

（错误）12. 特种电工进网作业证的考核只包括笔试。

（错误）13. 特种电工进网作业证的申请条件之一是具有电工专业学历。

（正确）14. 特种电工进网作业证的持证人不需要定期参加继续教育。

案例分析及计算题一、单选题（每题的备选项中，有一项符合题意，每题4分，不选或错选为0分）1、一台单相变压器的一、二次侧绕组匝数分别为1200和300，则该变压器的变比为（ B ）。

A. 0.4B.4C. 102.一台三相变压器的一、二次侧绕组匝数分别为1500和300，则该变压器的变比为（ A ）。

A. 5B. 10C. 253.一台三相电力变压器：额定电压U1N / U2N=10/0.4kV，Y,Y0连接，则变压器的变比为（ C ）A. 0.04B. 14.43C. 254、一台单相变压器：额定电压U1N/ U2N =60/10kV，则变压器的变比为（ B ）。

A. 0.12B. 6C. 105.一台三相电力变压器：额定电压U1N / U2N=10/0.4kV，Y,Y0连接，则变压器的变比为（ C ）A. 0.04B. 14.43C. 256、一台单相变压器，其额定电压为U1N/U2N=10/0.4kV，额定电流为I1N/I2N=25/625A，则变压器的额定容量为（ B ）kVA。

A. 10B. 250C. 62507.一台三相电力变压器：额定容量S N=500kVA，额定电压U1N/ U2N=10/0.4kV，高、低压边绕组均为Y连接，其高压侧的额定电流是（ A ）。

A. 28.87AB. 50AC. 721.7A (提示＝1.732)8.一台三相电力变压器：额定容量SN=500kVA，额定电压U1N/ U2N =10/0.4kV，高、低压边绕组均为Y连接，其低压侧的额定电流是（ B ）。

A.28.87AB.721.7AC.1250A (提示＝1.732)9.一台三相变压器的额定容量S N=3200kVA，额定电压为U1N/U2N=35/10.5kV，其一次侧额定电流为（ A ）A。

A. 52.8B. 91.4C. 304. 8 (提示＝1.732)10、一台三相变压器的额定容量S N=3200kVA，额定电压为U1N/U2N=35/10.5kV，其二次侧额定电流为（ B ）A。

上海市进网电工模拟试题（含答案）一、选择题（每题2分，共20分）1. 下列哪个不是电工常用的工具？A. 螺丝刀B. 钢丝钳C. 电钻D. 万用表答案：D2. 下列哪个电压等级的电线适用于家庭用电？A. 1000VB. 3500VC. 10000VD. 220V答案：D3. 下列哪个设备不是用来保护电路的？A. 断路器B. 熔断器C. 电容器D. 漏电保护器答案：C4. 在电工操作中，下列哪种做法是正确的？A. 带电操作B. 湿手操作C. 戴手套操作D. 酒后操作答案：C5. 下列哪个单位表示电功率？A. WB. VC. AD. Ω答案：A6. 下列哪个符号表示电流？A. IB. U B. VC. RD. Ω答案：A7. 下列哪个材料是良好的绝缘材料？A. 铜B. 铝C. 橡胶D. 碳答案：C8. 下列哪个设备用于测量电压？A. 电流表B. 电压表C. 电能表D. 万用表答案：B9. 下列哪个现象说明电线有漏电现象？A. 电线发热B. 电线变色C. 电灯闪烁D. 电冰箱噪音增大答案：A10. 下列哪个设备用于隔离电源？A. 断路器B. 熔断器C. 开关D. 插座答案：C二、判断题（每题2分，共20分）1. 电工操作时，必须切断电源，确保安全。

（）答案：√2. 电线的颜色表示其电压等级，红色表示高压线，蓝色表示低压线。

（）答案：×3. 电流过大容易引发火灾，因此家庭用电应选择合适的电线。

（）答案：√4. 戴手套操作可以防止电工触电。

（）答案：×5. 电容器可以用来储存电能。

（）答案：√6. 漏电保护器可以在电流过大时自动切断电源，起到保护作用。

（）答案：√7. 电压表可以直接接在电源两端测量电压。

（）答案：√8. 电线的截面积越大，其承载电流的能力越强。

（）答案：√9. 带电操作是非常危险的，电工必须切断电源后才能进行操作。

（）答案：√10. 绝缘材料可以防止电流泄漏，保证用电安全。

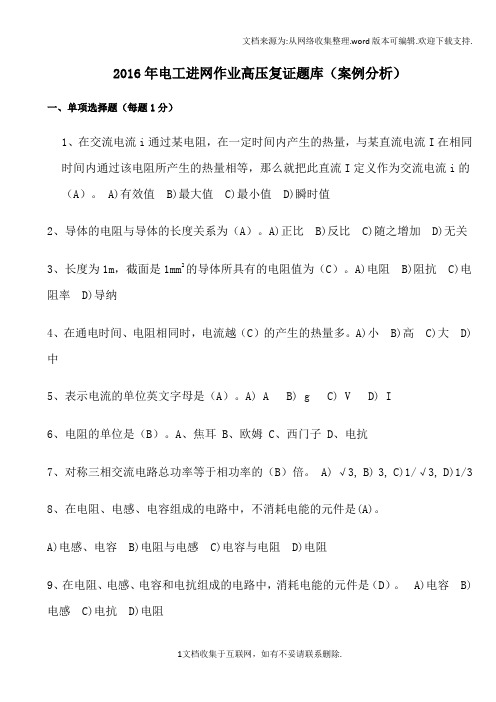

2016年电工进网作业高压复证题库（案例分析）一、单项选择题（每题1分）1、在交流电流i通过某电阻，在一按时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流I概念作为交流电流i的（A）。

A)有效值B)最大值C)最小值D)瞬时值二、导体的电阻与导体的长度关系为（A）。

A)正比B)反比C)随之增加D)无关3、长度为1m，截面是1mm2的导体所具有的电阻值为（C）。

A)电阻B)阻抗C)电阻率D)导纳4、在通电时间、电阻相同时，电流越（C）的产生的热量多。

A)小B)高C)大D)中五、表示电流的单位英文字母是（A）。

A) A B) g C) V D) I六、电阻的单位是（B）。

A、焦耳B、欧姆C、西门子D、电抗7、对称三相交流电路总功率等于相功率的（B）倍。

A) √3, B) 3, C)1/√3, D)1/3八、在电阻、电感、电容组成的电路中，不消耗电能的元件是(A)。

A)电感、电容B)电阻与电感C)电容与电阻D)电阻九、在电阻、电感、电容和电抗组成的电路中，消耗电能的元件是（D）。

A)电容B)电感C)电抗D)电阻10、交流电路的功率因数是指（B）。

A)无功功率与有功功率之比B)有功功率与视在功率之比C)无功功率与视在功率之比D)有功功率与无功功率之比。

1一、交流电路的功率因数是指（B）。

A)无功功率与有功功率之比B)有功功率与视在功率之比C)无功功率与视在功率之比D)有功功率与无功功率之比。

1二、加速绝缘老化的主要原因是（C）。

A)电压太高B)电流过大C)温度太高D)温度不变13、在纯电阻电路中，电压的瞬时值与电流的瞬时值的乘积称为（A）。

A)瞬时功率B)有功功率C)无功功率D)视在功率14、在纯电阻电路中，电压值与电流值的乘积称为（B）A)瞬时功率B)有功功率C)无功功率D)视在功率1五、电水壶加热采用电热丝，属于（C）用电器。

A)纯电感B)电抗器C)纯电阻D)阻容耦合1六、在单相交流电路中的纯电阻用电器的，有功功率计算方式（D）A) P=UIcosφ B) Q=UIsinφ C) S=UI D) P=UI17、负载的电功率表示负载在单位时间内消耗的（D）A、无功B、有功C、电量D、电能1八、电路的有功功率等于各电阻有功功率（C）A、之差B、乘积C、之和D、有效值1九、不接地的10kV供电系统中采用电缆供电，当电缆发生单相接地时将产生较大的（A）。

2016年电工进网作业高压复证题库（案例分析）一、单项选择题（每题1分）1、在交流电流i通过某电阻，在一定时间内产生的热量，与某直流电流I在相同时间内通过该电阻所产生的热量相等，那么就把此直流I定义作为交流电流i的（A）。

A)有效值 B)最大值 C)最小值 D)瞬时值2、导体的电阻与导体的长度关系为（A）。

A)正比 B)反比 C)随之增加 D)无关3、长度为1m，截面是1mm2的导体所具有的电阻值为（C）。

A)电阻 B)阻抗 C)电阻率 D)导纳4、在通电时间、电阻相同时，电流越（C）的产生的热量多。

A)小 B)高 C)大 D)中5、表示电流的单位英文字母是（A）。

A) A B) g C) V D) I6、电阻的单位是（B）。

A、焦耳 B、欧姆 C、西门子 D、电抗7、对称三相交流电路总功率等于相功率的（B）倍。

A) √3, B) 3, C)1/√3, D)1/38、在电阻、电感、电容组成的电路中，不消耗电能的元件是(A)。

A)电感、电容 B)电阻与电感 C)电容与电阻 D)电阻9、在电阻、电感、电容和电抗组成的电路中，消耗电能的元件是（D）。

A)电容 B)电感 C)电抗 D)电阻10、交流电路的功率因数是指（B）。

A)无功功率与有功功率之比 B)有功功率与视在功率之比C)无功功率与视在功率之比 D)有功功率与无功功率之比。

11、交流电路的功率因数是指（B）。

A)无功功率与有功功率之比 B)有功功率与视在功率之比C)无功功率与视在功率之比 D)有功功率与无功功率之比。

12、加速绝缘老化的主要原因是（C）。

A)电压过高 B)电流过大 C)温度过高 D)温度不变13、在纯电阻电路中，电压的瞬时值与电流的瞬时值的乘积称为（A）。

A)瞬时功率 B)有功功率 C)无功功率 D)视在功率14、在纯电阻电路中，电压值与电流值的乘积称为（B）A)瞬时功率 B)有功功率 C)无功功率 D)视在功率15、电水壶加热采用电热丝，属于（C）用电器。

进网电工习题及答案目录1 --- 第一章电力系统基本知识2 --- 第二章电力变压器9 --- 第三章高压电器及成套配电装置15 --- 第四章高压电力线路18 --- 第五章过电压保护19 --- 第六章继电保护与二次回路21 --- 第七章电气安全技术28 --- 考试样题一34 --- 考试样题二39 --- 考试样题三41 --- 考试样题四第一章电力系统基本知识一、单项选择题1、电力系统中的送电、变电、（B）三个部门称为电力网。

A 、发电B 、配电C、用电2、电力生产的特点是（A）、集中性、适用性、先行性。

A、同时性B、广泛性C、统一性3、高压配电网是指电压在（C）及以上的配电网。

A 、1KV B、35KV C、110KV4、对于突然中断供电将造成人身伤亡或会引起对周围环境严重污染、造成经济上巨大损失的负荷，应采取最少不少于（B）个独立电源供电。

A、1个B、2个C、3个5、低压配电网的最低电压是（B）。

A、200VB、380VC、400V6、以下设备中，属于一次设备的是（A）。

A、隔离开关B、继电器C、操作电源7、我国技术标准规定电力系统的工作频率是（B）HZ。

A 、40 B、50 C、608、220V单相供电电压允许偏差为额定电压的（C ）。

A、±10%B、±7%C、＋7% ,－10％9、运行电压过高时，电动机可能会（C）。

A、不能起动B、绝缘老化加快C、温度升高10、运行电压过低时，电动机可能会（C）。

A、转速加快B、绝缘老化加快C、温度升高，甚至烧坏11、我国国标规定35-110KV系统的电压波动允许值是（B）。

A 、1.6%B 、2%C 、2.5%12、我国国标规定220KV及以上系统的电压波动允许值是（A）。

A、1.6％B、2％C、2.5％13、电压波动是以电压急剧变化过程中的（B ）之差与额定电压之比的百分数来表示。

A、实际电压与额定电压B、电压最大值与电压最小值C、电压最大值与额定电压14、电网谐波的产生，主要在于电力系统中存在（C）。

A. 狭缝灭弧B. 气体吹动电弧C. 拉长电弧D. 电弧与固体介质接触四、案例分析题（案例分析及计算题每题的备选项中，有一项或一项以上符合题意，每题4分，不选或有错选为0分，选择不完整为1分，总计8分）1、某变电所220KV系统采用SF6断路器，若检查发现其灭弧室内含水量超过规定值，如不及时处理，则在电弧高温作用下，可能会发生（）的后果。

A. 爆炸B. 液化使灭弧能力下降C. 产生有腐蚀性物质2、一台单相变压器的一、二次侧绕组匝数分别为1200和300，则该变压器的变比为（）。

A. 0.4B.4C. 10一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）1.A2.A3.A4.A5.B6.A7.A8.B9.A 10.A11.B 12.A 13.C 14.B 15.C16.A 17.A 18.B 19.A 20.C21.C 22.C 23.B 24.D 25.D26.A 27.A 28.B 29.C 30.A31.C 32.C 33.C 34.D 35.B36.A 37.C 38.A 39.D 40.A二、判断题（正确的选是，错误的选否，每题1分，错判或不判为0分，总计36分）1.√2.×3.×4.√5.√6.√7.×8.×9.×10.√11.×12.×13.×14.×15.×16.×17.√18.√19.×20.×21.×22.√23.×24.√25.×26.×27.√28.×29.×30.×31.×36.√32.×33.√34.×35.×三、多项选择题（每题的备选项中，有两项或两项以上符合题意，每题2分，不选或有错选为0分，选择不完整为0.5分，总计16分）1.ABC2.BCD3.ACD4.ABCF5.BC6.AB7.ABD8.ABCDE四、案例分析题（案例分析及计算题每题的备选项中，有一项或一项以上符合题意，每题4分，不选或有错选为0分，选择不完整为1分，总计8分）1.D2.C一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分）1.B2.A3.A4.A5.B6.A7.A8.C9.C 10.B11.C 12.C 13.C 14.A 15.C16.B 17.C 18.C 19.C 20.C21.C 22.C 23.A 24.A 25.D26.B 27.B 28.B 29.D 30.C31.C 32.D 33.D 34.D 35.B36.A 37.D 38.B 39.D 40.A二、判断题（正确的选是，错误的选否，每题1分，错判或不判为0分，总计36分）1.√2.√3.√4.√5.×6.√7.×8.√9.√10.√11.√12.√13.√14.×15.×16.√17.×18.×19.√20.√21.×22.√23.√24.√25.√26.×27.×28.×29.√30.√31.√32.√33.√34.√35.√36.×三、多项选择题（每题的备选项中，有两项或两项以上符合题意，每题2分，不选或有错选为0分，选择不完整为0.5分，总计16分）1.BC2.ABC3.AB4.ABC5.ABCD6.ABC7.ABD8.BCD四、案例分析题（案例分析及计算题每题的备选项中，有一项或一项以上符合题意，每题4分，不选或有错选为1.C2.B0分，选择不完整为1分，总计8分）。
