笔记本主板维修点位图Board View(拓甫)用法

winson_tang | 我的帖子 短消息 | 个人中心 退出●论坛● 搜索● 答题得分● 帮助● 网站首页●默认风格● 暗黑中国主板维修基地论坛- »笔记本图纸[资料] » 浅谈各类点位图本站业务及联系方式【深圳效时】BGA设备【基地中心业务】加入VIP送视频本站直营店【维修工具配件】新手学习维修汇总帖【主板远程培训】办公设备远程培训显示器远程培训返回列表 回复 发帖 无边思绪 1#打印字体大小: t T 发表于 2008-5-3 09:44 | 只看该作者浅谈各类点位图大家最经常使用应该是IBM的LST格式的点位图了吧，与之配合使用的还有一个同名的CST文件。

这个CST文件的具体作用不明，但是它是不能少的。

无论是缺少还是与CST文件不同名，都无法正常打开点位图。

这种点位图有自己专门的阅读器castw。

具体使用方法view菜单里有说明，其实很简单。

这种点位图是用鼠标来追踪信号的，可能从修台式主板转到修笔记本的朋友比较喜欢用这种点位图，因为这个过程跟我们通常所说的跑电路有些象。

它的信号如果是红色表示信号在当前层，黄色表示在其它层。

ibm.JPG (68.55 KB)超级版主UID1082经验3855 点威望475 点阅读权限150来自安徽-芜湖1评分次数r本主题由 欣雪 于 6 天前 18:57 关闭收藏分享评分回复引用订阅报告TOP无边思绪超级版主UID1082 经验3855 点 威望2#发表于 2008-5-3 09:46 | 只看该作者其次是BRD格式的点位图。

其实从数量来说，使用BRD点位图的机型比CST要多得多。

毕竟LST格式只有IBM在用，而大多数机器都是使用BRD格式。

BRD这种格式比较混乱，首先表现在同为BRD格式的点位图其实有两种。

一种用Landrex的Test Link打开，一种用拓甫的BoardView打开。

其中Test Link又有多个版本，而且它的多个版本之间并不互相兼容。

1、放大、缩小：Ctrl+鼠标滚轮或Ctrl+鼠标右键按住并滑动鼠标。

2、整屏移动：鼠标右键点住不放。

3、测量距离：Ctrl+M。

4、放大镜：Shift+M。

5、打开、关闭放大镜：选菜单项“工具(Tools)”——“优先选项(Preferences)”——“PCB Editor”——“Board Insight Lens”，勾选或取消“可视(visible)”。

6、电路板上放置中文字：选择字体放置——按住“Tab”键——在“Font”中选择“TrueTape”——在“Text”中输入中文字。

7、查看层设置：点击“L”。

8、切换公制和英制：点击“Q”。

9、电路图分功能设计(自上而下)：在整体图中的每个功能块的设置中，点击“Filename”，选择与测功能图块对应的实际电路图。

10、端口形状：在“Position”中选择“Output”、“Input”、“Bidirectional”、“Unspecified”，端口的形状会出现相应的变化。

11、整体图和部分功能图切换：在整体图上点击“Ctrl+鼠标双击+相应的模块”，画面会跳到相应的功能图上。

在输入、输出端口上重复上述操作，会在整体图和功能图上切换。

12、放置过孔快捷键：在画导线的命令下，按住“Shift+Ctrl”键，向下滑动鼠标滚轮，此时出现过孔，松开“Shift+Ctrl”键，点击鼠标左键，放置过孔。

13、左右移动：Shift+鼠标滚轮。

14、上下移动：鼠标滚轮。

15、器件旋转：选中后点击空格键。

16、镜像：1. 输入法切换至英文状态!!!2. 选中该器件时，鼠标左键按住不放，鼠标呈十字状，器件为可移动状态。

3. 同时按键盘上的X或Y：X为水平左右翻转;Y为垂直上下翻转。

17、添加元器件库：打开的对话框，点(安装)出现对话框，在对话框最下面的{文件类型}先为all files(**)就可以了，就能把你自建库加进去了。

18、左右两侧文件树打开与关闭：右下角有个"System"按钮，点开后，想要显示哪个菜单就点哪个，除了System还有PCB和Help等等，都是可以用的，打开以后它可能还在左边或是右边的菜单显示，比如libraries在右边，project在左边，这是默认情况下，你也可以将他们拖到你想放置的位置。

1．Castw(IBM)Castw(IBM)是IBM使用，这种点位图最大的特点就是看到信号的实际走向。

红色表示信号在当前层，黄色表示在既指PCB的另一面，也指PCB的中间层。

常用操作如下图。

2．Test link(良瑞brd)良瑞的这种点位图对应的文件格式为brd。

常用操作如下：点C键查找元器件（同时支持三个元件器）；点N键键放大；双击鼠标右键缩小；点R键旋转画面；空格键翻页。

键盘方向键移动画面。

注意电压也被视作为一个信号输入“＋1.5V”这个电压进行查找。

3．BoardView（拓甫，鸿汉，维扬）BoardView点位图是拓甫，鸿汉，维扬等使用。

使用方法基本与良瑞类似。

需要注意的是，拓甫的点位图是用D 用C键不同。

4．TSICT(华硕)常用操作如下：点“机型”菜单加载文件；从左下角的输入框输入器件标号，查找器件；点“TOP”和“Bottom”选择位不支持信号查找，但是可以将鼠标停在器件上，从右键菜单选择“显示相连器件及PAD”。

间接实现信号查找。

5．IGE(仁宝cad)操作方法：全部使用快捷键： R——刷新F——正、反面切换G——格对齐 P——表层与其它层切换CTRL+L——设置显示Component Top——正面显示 Component Bottom——反面显示Pad Thru——过孔焊盘Pad top——正面焊盘Pad bottom——反面焊盘Testpin Top——正面测试点Testpin Bottom——反面测试点Edge——板边缘线 Via Thru——过孔Via Blind Top——正面过孔Via Blind Bottom——反面过孔 Via Buried——暗过孔Traces Top——正面走线Traces Bottom——反面走线线CTRL+C——选择元器件 CTRL+P——选择元器件的脚位CTRL+T——选择测试点 CTRL+G——选择以XY为中心显示6．Allegro_free_viewer(仁宝brd巨型)Allegro_free_viewer(仁宝brd巨型)点位图都很大，一般有几十兆。

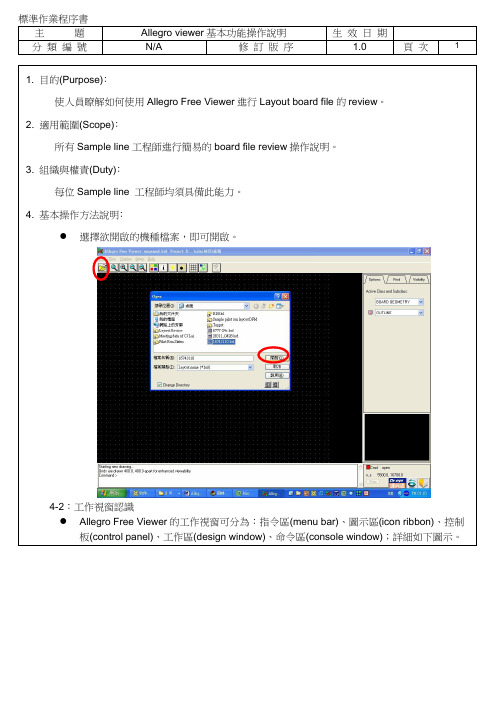

1. 目的(Purpose)﹕使人員瞭解如何使用Allegro Free Viewer進行Layout board file的review。

2. 適用範圍(Scope)﹕所有Sample line工程師進行簡易的board file review操作說明。

3. 組織與權責(Duty)﹕每位Sample line 工程師均須具備此能力。

4. 基本操作方法說明﹕●選擇欲開啟的機種檔案，即可開啟。

4-2：工作視窗認識●Allegro Free Viewer的工作視窗可分為：指令區(menu bar)、圖示區(icon ribbon)、控制板(control panel)、工作區(design window)、命令區(console window)；詳細如下圖示。

【註】：Control Panel中的優先順序(多重選取時)，均為由左至右、由上至下。

4-3：基本按鍵功能說明顯示縮放功能：●View \ Zoom by point、或快速鍵F8→顯示框選區，以滑鼠左鍵框二點框選區域放大。

●View \ Zoom fit、或快速鍵F9→顯示資料全區(圖層長寬符合螢幕大小)。

●View \ Zoom in、或快速鍵F10→放大比例。

●View \ Zoom out、或快速鍵F11→縮小比例。

MenuBarIconribbonDesignwindowConsolewindowStatuswindowControlpanel●View \ Zoom word →顯示整個工作區。

●View \ Zoom center →游標點為下個螢幕中心。

●View \ Zoom previous →顯示前一個縮放的畫面。

畫面平移(PAN)功能：●利用鍵盤方向鍵可上、下、左、右平移畫面。

●三鍵滑鼠或滾輪滑鼠可按中鍵或滾輪即可動態平移畫面。

●二鍵滑鼠可以右鍵+shift進行動態移動畫面。

4-4：顏色及圖層設定圖層顏色設定：由Display \ color/visibility或直接點選下圖color icon進入圖層產色設定：亦可modify 可用的顏色內容, 先點選欲更改的顏色框, 再按modify icon, 即可進入如左圖畫面更改配色, 完成後按OK icon 即完成可用顏色框變更先點選顏色, 再選至所要更改的顏色框內, 即可更改該橧顏色依上述方法即可進行圖層顏色設定，可依個人須求進入更改顏色；這些圖層物件可分為三級，Group、Class、及Subclass，如下圖所示：GroupsGeometry Manufacturing Stack-up Components Areas ↓↓↓↓↓ClassesBoard GeomPak GeomManufacturingdrawing formatPin, Via, DRC,Etch…Comp value…Route KO…↓↓↓↓↓SubclassesHeight…shape problem…Top, VCC,GND…Assembly top…Top, VCC,GND…圖層選擇設定：(1) 先由Setup \ Drawing Options進入，將外層Pad及顯示鑽孔位置：(2) 可點選grid toggle將圖層的格點顯示或不顯示。

电脑主板维修辅助工具使用说明一、工具介绍1.万用表：用于检测电压、电流和电阻值等电学参数。

2.烙铁：用于焊接和烙接电路元件。

3.风扇：用于测试主板通电后的风扇转速。

4.主板电源：用于检测主板的供电情况。

5.PCIE检测卡：用于检测主板上的PCI-E插槽是否正常。

6.BIOS编程器：用于刷写主板上的BIOS。

7.CMOS电池：用于更换主板上的备份电池。

B转串口线：用于连接主板和电脑，提供串口通信功能。

9.芯片针座：用于测试主板上的芯片。

10.隔热胶带：用于防止电路板上的元件短路。

以上是主要的工具和设备，根据不同的故障情况，可能需要额外的仪器和工具。

二、使用步骤1.首先，关闭电脑并拔掉电源插头，确保安全。

2.打开电脑主机箱，将主板取出。

3.用万用表检测主板的供电情况，检查主板上的电源插座和电源相关元件。

如果发现电源不通电，可以使用主板电源进行检测，确定电源是否故障。

4.使用烙铁对主板上的元件进行焊接和烙接，确保连接良好。

5.将风扇插到主板上，通电后检查风扇转速是否正常。

6.使用PCIE检测卡插入PCI-E插槽，检测插槽是否正常。

7.如果主板无法正常启动，可以尝试使用BIOS编程器刷写主板上的BIOS。

8.如果主板时间不准，可能是CMOS电池电量不足，可以使用CMOS电池进行更换。

9.如果需要跟主板进行串口通信，可以使用USB转串口线进行连接。

10.如果需要测试主板上的芯片，可以使用芯片针座进行接触测试。

11.使用隔热胶带在电路板上需要保护的区域进行覆盖，防止短路。

12.在维修完成后，将主板重新安装回电脑主机箱，关闭主机箱。

三、注意事项1.在进行维修操作之前，确认自己有一定的电脑维修技能和经验，避免造成更大的损坏。

2.在进行维修操作之前，务必断开电源并等待电容放电，避免触电和烧坏主板。

3.在使用烙铁时，注意使用适当的温度和电镀，以免烧坏主板上的元件。

4.在使用PCIE检测卡时，小心插拔，避免损坏插槽。

电脑主板维修辅助工具使用说明主旨：目前辅助工具大部份以扫灯居多，其主要用途为帮助维修人员快速找到不良原因(仅针对讯号Open or Short)。

电路原理：1.短路说明：因为主板大部份讯号均是个别独立，只有少部份几个讯号透过其它组件而连接在一起。

利用这个特性，我们将扫灯插入插槽中，使扫灯的线路经由插槽与预被测量之线路连接，如上图所示，假设现在我们要测量A点之讯号是否与其他讯号Short，则电流由电池正极流出经发光二极管再由A点经由探棒接回电池负极而形成一个回路。

倘若主板上A点与B点因零件不良、PCB没有蚀刻好导致线路短路或是焊接不良造成短路，则扫灯上B点之发光二极管，因为构成电流回路而发光，如此我们可由扫灯上得知A点与B点之讯号短路。

2.线路断路B A 回路段端子(ISA)插槽探棒(977)Chip说明：若我们想知道某一点至插槽之间的线路是否断线，也可以藉由扫灯得知。

如上图，假设我们要测量977某一Pin至ISA Slot是否断线，需将ISA的扫灯插入ISA Slot，将探棒触碰预测量之977该Pin之接脚而构成回路，则可由扫灯上之LED亮灭来判断此一线路是否断线。

辅助工具种类1.SLOT1 Open/Short TEST CARD2.Socket370扫灯3.Socket 7扫灯4.DIMM Module扫灯5.AGP Slot扫灯7.ISA扫灯9.TL08功能:此种治具专门设计用于有接提升电阻的讯号，尤其是Socket370的主板，因为Socket370主板的Host Bus全部都有接提升电阻，造成无法用原有的方式判断是否有空焊、断线或零件不良，于是使用这个辅助工具来测量。

电路原理：说明:利用奥姆定律，我们得知Ia=Ib+Ic1.若Ic=0(可能为Chip空焊或提升电阻至Chip断线)则Ia=Ib，Ia2.若Ib=0(可能为提升电阻空焊或不良)则Ia=Ic，Ia3.若Chip或提升电阻短路，因阻抗并联使得阻值变小所以Ia=Ib+Ic等于Ia = V/ (R )，则Ia电流增加由此我们得以判断是否为制成的问题。

笔记本电脑维修技术的使用方法随着科技的飞速发展，电子产品已经成为我们日常生活中不可或缺的一部分。

而在众多电子产品中，笔记本电脑的使用频率极高，因此笔记本电脑维修技术的学习和应用变得越来越重要。

本文将介绍一些常见的笔记本电脑维修技术的使用方法，帮助读者更好地解决笔记本电脑故障。

一、硬件维修1. 键盘维修键盘是笔记本电脑最常见的故障之一。

当键盘无法正常工作时，可以尝试以下解决方法：- 清洁键盘：使用气罐将灰尘吹走，或者用刷子将键盘上的污垢清除。

- 更换键盘：如果键盘出现严重的损坏或者无法修复的故障，可以选择更换键盘。

2. 屏幕维修屏幕故障可能会导致笔记本电脑无法正常显示图像。

以下是常见的屏幕维修方法：- 调整分辨率：尝试通过更改分辨率来解决屏幕显示不正常的问题。

- 更换屏幕：如果屏幕损坏严重，显示效果无法修复，则需要更换屏幕。

3. 硬盘维修硬盘是存储数据的重要组件，一旦出现故障，可能会导致数据丢失。

以下是硬盘故障的维修方法：- 检查连接：确保硬盘与主板之间的连接正常。

可以重新插拔连接线来解决连接问题。

- 数据恢复：如果硬盘无法正常读取数据，可以尝试使用数据恢复软件来尝试救援数据。

二、软件维修1. 病毒清除病毒是笔记本电脑常见的软件问题之一。

以下是清除病毒的方法：- 安装杀毒软件：选择可信赖的杀毒软件，定期进行病毒扫描和清理。

- 更新操作系统和应用程序：及时更新操作系统和应用程序，以获得最新的安全补丁。

2. 系统崩溃修复当笔记本电脑出现系统崩溃时，以下方法可能有助于修复：- 系统还原：选择恢复到先前的系统恢复点，以使笔记本电脑回到正常工作状态。

- 重新安装系统：如果系统崩溃无法修复，可以尝试重新安装操作系统来解决问题。

三、维护保养1. 清理内部和外部笔记本电脑定期清理可以帮助提高其性能和寿命。

- 内部清理：使用气罐将灰尘吹走，清洁散热器和风扇。

- 外部清洁：使用柔软的布轻轻擦拭屏幕和机身，注意防止水或液体接触到电脑。

以Ｋ８４为例：　苹果笔记本点位图查看软件为：Ｔ＿ｌｉｎｋ０１（ｎｅｗ）　打开之后显示以下界面　以下这个是主要操作的－－－工具栏　说明：　如果你喜欢鼠标操作，就可以点击工具栏中的各个图标，功能如下：　１上箭头 无效，出现报错　２ Ｖ 显示所有元件的电路图名称，如电阻Ｒ５１８　３　四方箭头 点击任何一个方向键，下面模拟主板会向相反方向移动，我们需要观察主板上面位置的元件，就点击向下的箭头，其他类推。

　４　ＢＯＴ 主板的正反面的　替换键　５　ＨＰＭＥ 复位，回到主板原始界面。

我们有的时候变的太大，找不到位置后，可以点击此键，回到初始。

　这个是键盘（鼠标）快捷键辅助－－－操作键（快捷键）介绍　＋ （双击鼠标左键）　或者键盘的＋键 放大　－ （单击鼠标右键）　或者键盘的—键 缩小　ＨＯＭＥ （单击鼠标中键） 返回原始大小。

ＯＮ 查询关键点 一般单点主板上某个元件的脚或者点　下面这几个方向键　可以通过小键盘上的４个方向键操作，关键是可以加速，我特别喜欢！　↑ 下移图　↓ 上移图　← 右移图　→ 左移图　Ｖ 单击键盘上的ｖ键 显示所有点的名称 （再按一下可以取消）　Ｏ 单击键盘上的Ｏ键 查找测试点。

　Ｓ 单击键盘上的Ｓ键 查找与某一测试点相连的引脚、元件　Ｎ 单击键盘上的Ｎ键 查找信号。

　Ｃ 单击键盘上的Ｃ键 查找元件。

　空格键 主板正反面转换　Ｅ ＥＳＣ，退出　以上两个　若能灵活使用，就能加快速度，当然，大家还是一个一个的先熟悉之后才能变快！　首先要明白点位图的作用：　１　首先必须要结合图纸，快速查找元件的位置，参数，引脚功能，去向，与之连联系的电路或者元件。

针对苹果主板上元件　无元件码标示，比如我们想分析此图的ＥＣ（ＳＭＣ），找到图纸中ＥＣ的元件名字，再输入到点位图中，　点位图就会显示出你要找的元件的位置。

　２　判断主板上元件是不是真的少件或者本身设计就缺省。

　３　针对ＢＧＡ内部我们无法测量的点，找到外部相连的元件或者线路，来判断或者区别。
