供热外网管径选择

地暖热力外网设计指南正文：1.管径的计算方法：热力外网管径的计算方法我们推荐的是经济比摩阻的方法。

这个方法我们在“管径确定”专题已经介绍过了：即根据设定的经济比摩阻取值范围，选择管径并确定实际的比摩阻。

和散热器采暖相比，我们需要注意：散热器一般的供回水温度是95/75；而地暖最到不超过60度，温差不大于10度。

下面我们一起选择一次管径：假设某管段需要带1万平米的地暖，供回水温度是55/45，要我们计算需要的管径。

首先确定总负荷，假设热指标为50，50*10000=500000（W）。

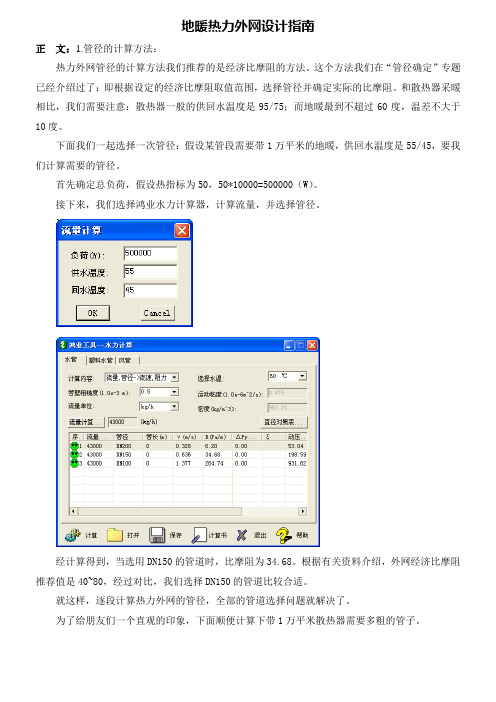

接下来，我们选择鸿业水力计算器，计算流量，并选择管径。

经计算得到，当选用DN150的管道时，比摩阻为34.68。

根据有关资料介绍，外网经济比摩阻推荐值是40~80，经过对比，我们选择DN150的管道比较合适。

就这样，逐段计算热力外网的管径，全部的管道选择问题就解决了。

为了给朋友们一个直观的印象，下面顺便计算下带1万平米散热器需要多粗的管子。

接下来计算管径：同样是带1万平米，地暖的需要用DN150的管子，而散热器的DN100就够了……其实这也不难理解：散热器一般的供回水温度是95/75，温差25度；而地暖的一般55/45，温差10度——这样下来，地暖的流量是暖气的2.5倍，带1万平米管径地暖的比散热器的大了2#也顺理成章了……2.热水管道热伸长量的补偿：热水管道应尽量利用本身的转角来得到自然补偿，在自然补偿不足而必须安装补偿器时，可使用补偿器。

补偿器有方型补偿器、波纹补偿器等。

笔者推荐直埋式轴向波纹补偿器，这种产品使用起来比较方便。

有关伸缩器的选择、计算本文不做重点。

伸缩器的选择应该经过计算确定，可参考05N1图集172页或其他暖通资料。

管道温度升高膨胀、伸长。

当膨胀、伸长有一定的限度，如果达到一定程度而不加补偿器会引起热力管道涨破，导致供暖事故。

所以我们对词必须引起足够重视。

3.暖井。

每个楼或每个单元、较大的热力管线分支都应设置暖井，以方便水力平衡调节。

暖气片管径选取标准暖气片是室内采暖系统的重要组成部分，它通过辐射和对流的方式将热量传递到室内空间中。

在选择暖气片时，合理选取管径非常重要，可以保证热量传递的效果和能耗的合理利用。

本文将介绍暖气片管径的选取标准，并为您提供一些实用的参考。

一、管径选取原则1.1热负荷计算热负荷是指单位时间内需要供应的热量，它与室内的建筑面积、保温状况以及所在地区的气候条件等因素有关。

在选取暖气片管径时，需要首先进行热负荷的计算，确定室内需要供应的热量。

然后根据热负荷计算结果来选择合适的管径。

1.2水流量计算暖气片的传热效果与水流量直接相关。

过小的管径会导致水流受阻，降低了传热效率；而过大的管径会增加系统的成本和能耗。

因此，选取合适的管径需要根据系统的水流量进行计算。

水流量的计算公式如下：Q = G / (ρ * A)其中，Q为水流量，G为质量流量，ρ为水的密度，A为流通截面积。

根据实际情况和设计要求，确定合适的水流量后，可以通过计算得到对应的管径。

1.3流速控制流速是管道系统设计中需要注意的重要参数之一。

流速太大会引起噪声和水锈问题，流速太小则会影响供热效果。

一般来说，流速控制在0.2-0.4米/秒之间比较合适，对于不同的管径，可以通过调整阀门和换热器来控制流速。

二、暖气片管径选取参考值在实际应用中，根据热负荷计算的结果和水流量的要求，我们可以参考下表来选择合适的暖气片管径。

管径（毫米）适用面积（平方米）15 4-620 6-1025 10-1432 14-2040 20-25需要注意的是，上表中的数值仅供参考，实际使用时应根据具体情况和厂家提供的性能参数来选择合适的管径。

三、其他注意事项3.1系统水质在使用暖气片前，需要对水质进行检测和处理。

水质过差会造成管道堵塞、水垢产生等问题，影响传热效果和使用寿命。

合理选择管径时，也需要考虑到系统水质的要求。

3.2建筑布局建筑的布局和房间的使用情况也会影响暖气片管径的选择。

热力外网设计及施工说明一、本设计为伊宁机场集中供热工程热力新增外网。

二、热网概况：1、管网设计参数：一级网：热媒为95～70℃的热水。

2、管网敷设方式：干管采用地沟敷设，支管采用直埋敷设.一、设计及施工说明：1、采暖管道采用热轧无缝钢管，焊接连接，无缝钢管规格如下：DN50—--D57X3.5：DN70———D764：DN80———DB9X4:DN100———D108×4。

5；DN125-—-D133×4.5；DN150-——D159×5;DN200---D219×6;弯头应采用压制成品弯头,地沟：R=1.5D，直埋R=3D，;三通应采用压制成品三通，大小头应采用压制成品大小头.2、保温及其保护壳：保温：直埋管采用高密度聚乙烯聚氨酯夹壳管，保温厚度详新04N401—1-07页，夹壳管有关技术指标均须满足相关规范要求；地沟采暖管采用离心玻璃棉管壳保温,保温厚度：DN50为50mm，DN70~DN150为60mm,≥DN200为70mm。

3、管沟按03R411—2 VL型（Φ＝15°）施工，防水卷材为2层3mm厚SBS改性沥青卷材，地沟过梁盖板按车道型（汽－20级)选用,盖板覆土厚度不小于0.5m。

管沟、检查井及梁、板详03R411-2。

4、支架、支墩做法详见97R412；管道安装做法详见03R411-2；2100×2000地沟断面号为G123，其管道布置详03R411—1-32页（G123)；1200×1500地沟断面号为G98，其管道布置详03R411—1—25页（G98a);1200×1400地沟断面号为G97，其管道布置详03R411—1-25页(G97a）。

滑动支架详03R411-1-127、128、133页，固定支架详03R411-1-129~132、134、135页，伸缩器采用套筒式伸缩器，型号为TTB-B，其性能和参数及安装03R411-1-99、100、110~115页套筒式伸缩器工作压力为1。

采暖管件型号与管道对照表
采暖管件对建筑物的采暖供暖有着不可替代的作用，关于采暖管件的型号与管道对照表将其呈现的形式要求都特别清晰。

以下就是采暖管道型号与管道对照表的介绍。

采暖管件分为内径与外径类型，其内径可根据具体需求进行调整，一般其外径可以作为装置依据，安装管道时区分小径和大径，小径型号一般为DN15-50, 大径型号在50以上，其中DN50-100为中径，DN100以上为大径。

内径和外径也是有差别的，内径主要指采暖管件的waterbook管壁厚度和表面处理，它们的型号有三种，分别为DN10、DN15和DN20。

而外径则主要指采暖管件的外径尺寸，包括DN20、DN25、DN32和DN40。

而四种外径又分为两种类型，即小径型号和大径型号，小径型号主要指DN15-50，而大径型号主要指DN50及以上。

采暖管件也有不同的材料，一般可以分为钢制和塑料两种，其中，钢制的主要材质有铸钢、不锈钢和水泥灰制，而塑料管道则分为HDPE、PVC和PPR材质。

而且特别要指出的是，采暖管件的型号还可以根据具体的使用场景来分类，比如地暖用和室内采暖用，之间的型号也有所不同，所以在安装采暖管件时一定要按照要求正确选择型号，方能使其正常运行。

总体来说，采暖管件型号与管道对照表是建筑工程师在安装采暖管件时特别重要的参考依据。

只有正确的选择型号，才能使采暖管件安放的正确，确保建筑物的采暖供暖做到最佳。

住宅地暖管直径摘要：1.地暖管直径的选择标准2.地暖管直径对供暖效果的影响3.地暖管直径与能耗的关系4.如何根据实际情况选择合适的地暖管直径5.地暖管直径的维护与保养正文：在寒冷的冬季，地暖作为一种舒适的供暖方式，逐渐被我国居民所青睐。

地暖管直径的选择直接影响到供暖效果、能耗以及系统的使用寿命。

本文将详细介绍地暖管直径的选择标准、影响供暖效果的因素、能耗关系以及如何根据实际情况选择合适的地暖管直径。

一、地暖管直径的选择标准地暖管直径的选择应根据供暖面积、供暖需求、房屋结构等因素综合考虑。

一般来说，地暖管直径分为以下几种：16mm、20mm、25mm、32mm 等。

在实际选择时，应结合以下几点进行考虑：1.供暖面积：面积较小的房间可选择直径较小的地暖管，以减少投资成本；面积较大的房间需选择直径较大的地暖管，以确保供暖效果。

2.供暖需求：对于家庭供暖需求较高的用户，可选择直径较大的地暖管，以提高供暖效果；对于供暖需求较低的用户，可选择直径较小的地暖管。

3.房屋结构：对于层高较低的房屋，可选择直径较小的地暖管，以节省空间；对于层高较高的房屋，可选择直径较大的地暖管。

二、地暖管直径对供暖效果的影响地暖管直径越大，供暖水的流量越大，供暖效果越好。

但同时，管径增大也会导致能耗增加，反之则能耗减少。

因此，在选择地暖管直径时，要综合考虑供暖效果和能耗之间的关系。

三、地暖管直径与能耗的关系地暖管直径与能耗呈正相关关系。

在相同供暖需求的情况下，地暖管直径越大，供水流量越大，能耗越高；地暖管直径越小，供水流量越小，能耗越低。

因此，在选择地暖管直径时，要根据实际需求权衡能耗与供暖效果。

四、如何根据实际情况选择合适的地暖管直径1.了解自家供暖需求和房屋结构，确定地暖管直径范围。

2.对比不同品牌和型号的地暖管，查看产品性能参数，如管径、壁厚、保温性能等。

3.结合实际情况，综合考虑供暖效果、能耗和投资成本，选择合适的地暖管。

供热管道公用直径答案：国家规定热力管道的直径一般应该在DN15~DN1200范围内。

一、规定概述热力管道是承担城市供热的主要管道，为了保证供热的安全和稳定，国家制定了相关的技术标准。

其中，热力管道的直径是一个非常关键的参数。

二、直径标准根据国家相关行业标准，热力管道的直径一般应该在DN15~DN1200范围内，其中DN15~DN300为小口径，DN350~DN1200为中口径。

其中，常用的热力管道直径有DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350等。

三、直径选择在选择热力管道的直径时，需要根据实际情况进行确定。

一般来说，选择直径应该遵循以下原则：1.热负荷大的地方，应该选择大口径的热力管道，以满足供热需求。

2.热负荷小的地方，可以选择小口径的热力管道，以节约成本。

3.热力管道的直径应该与建筑物的用热面积相匹配，以充分利用热能资源。

4.在规划设计阶段，应该根据要求对热力网络进行系统规划，合理地选择热力管道直径，以避免浪费。

四、注意事项在使用热力管道时，需要注意以下事项：1.管道应该符合国家相关技术标准，并经过质量检验合格后方可使用。

2.管道安装应该合理，避免弯曲、磕碰等情况，以避免影响热力传递效果。

3.管道应该定期检查、维护，及时发现问题，及时处理，以确保供热的稳定和安全。

总之，选择适当的热力管道直径对于城市供热的安全和稳定非常重要。

在实际使用中，应该遵循相关的技术标准和规定，根据实际情况进行选择和使用，以确保供热的正常运行。

扩展：一、集中供暖管道的直径大小集中供暖管道的直径大小一般在50mm至300mm之间。

具体的管道直径大小主要取决于以下几个方面的因素：1. 供暖面积供暖面积较小的小区或者单位建筑，一般采取较小的直径管道。

反之，供暖面积较大的小区或者单位建筑，一般采取较大的直径管道。

2. 供暖方式不同的供暖方式对管道直径大小的需求不同。

供暖外网管径的确定和水力平衡阀门的选择导读：供暖管网的水力平衡问题，是供暖系统运行的安全性、稳定性和经济性的关键，本文就供暖外网设计中水力调控阀件进行分析，对供暖外网水力平衡阀的设计安装提供参考。

引言随着城镇建设进程的加快，人们生活水平的提高，对冬季生活、居住环境舒适度的要求越来越高；供暖系统总是发生一些不暖、过热等供暖不平衡问题，造成能源的浪费和住宅小区收费难的问题。

本文就供暖外网设计对水力平衡阀进行分析，对供暖外网设计中水力平衡的问题进行探讨，从而保障供暖系统运行的安全性、稳定性和经济性。

单体热负荷的确定供暖外网设计时，各用户供暖热负荷宜采用经核实的建筑物供暖设计热负荷。

没有建筑物的供暖设计热负荷资料时，可以按照《城镇供热管网设计规范》CJJ34规定的建筑物供暖负荷热指标推荐值进行估算；如现阶段设计的住宅小区均为节能建筑，就华北地区来说，住宅建筑的供暖热指标可以选用40w/m2，小学、幼儿园等建筑的供暖热指标可以选用50w/m2，沿街商业等建筑的供暖热指标可以选用55w/m2。

供暖外网敷设方式随着人们生活水平的提高，对车位建设的要求越来越高，工程建设一般设有地下车库，供暖外网敷设在地下车库内可以减少地下车库的覆土厚度，既减少建安投资，又便于安装和维护。

如果车库内敷设的供暖管线不能直接进入各单体用户时，从车库至各单体用户的管网宜选择直埋敷设。

直埋敷设方式比室外架空、室外地沟等敷设方式有美观、热损失较小等优点。

供暖外网管径的确定3.1 依据《全国民用建筑建筑工程设计技术措施暖通空调动力》2009年版，主干线应按经济比摩阻确定管径。

一般情况下，主干线平均比摩阻应在以下数值范围内：主干线总长度（包括供回水，下同）不大于500m时，平均比摩阻以60～100Pa/m为宜；主干线总长度大于500m小于1000m时，平均比摩阻以50～80Pa/m为宜；主干线总长度大于等于1000m时，平均比摩阻以30～60Pa/m为宜。

地暖管道的管径不得大于多少1.引言1.1 概述地暖管道的大小是设计中一个关键的参数，直接影响着地暖系统的运行效果和能源利用效率。

管道的直径选择要根据房间的面积、热负荷以及供暖系统的具体要求来确定。

太小的管道无法满足供水量的需求，会导致供暖效果不佳；而太大的管道则会造成能源的浪费和不必要的成本增加。

在地暖系统中，管道的直径通常在16mm至25mm之间。

较小的直径可以在有限的空间内布置更多的管道，提高系统的热传递效率和均匀性；而较大的直径则可以提供更大的供水量和更好的热舒适度。

然而，过大的管道直径也存在一些问题。

首先，大口径管道的造价更高，不仅在材料成本上增加，还增加了施工难度和工期。

其次，大管径管道的内部流速较慢，会导致冷热媒体停留时间增加，增加热损失和能源浪费。

此外，大直径管道还可能在管道系统中造成水头过大，影响系统的安全稳定运行。

综上所述，地暖管道的直径选择需要综合考虑房间的面积、热负荷、布管空间以及经济因素等多个因素。

合理选择管道直径可以提高系统的供暖效果和能源利用效率，为用户提供更加舒适的居住环境。

在具体的设计中，可以根据相关的规范和经验进行选择，并在实际施工中进行调整和优化。

1.2文章结构文章结构是一篇长文的骨架，它可以帮助读者更好地理解和组织内容。

本文的结构主要包括引言、正文和结论三个部分。

引言部分旨在引出文章的话题，并概述文章的内容和目的。

在本文中，引言部分将首先对地暖管道进行简要介绍和概述，并提出本文的目的和意义。

正文部分是文章的核心内容，旨在详细阐述地暖管道的设计原则和管径的选择。

其中，2.1小节将探讨地暖管道的设计原则，包括优化热传递效果、保证系统的平衡性和稳定性等。

2.2小节将着重阐述管径的选择原则和注意事项，例如根据房间面积和热负荷计算管径大小、考虑管道的布局和布线等因素。

结论部分对整篇文章进行总结，并提出相关的建议。

在本文中，结论部分将简要总结地暖管道的设计原则和管径的选择原则，强调合理选择管径对于地暖系统运行的重要性，并提出一些建议供读者参考。
