水电安装施工阶段监理细则一、工程特点本项目为盱眙长途汽车站，总建筑面积10000平方米，总高度约13米。

它有一个地下层，一个地上层和三个本地层。

主要功能为售票、餐饮、娱乐、办公等，由东南大学建筑设计研究院设计。

二、监理工作的流程1.巡视检查：随施工现场巡视-发现问题-秩序纠正-复查。

2.过程验收：施工单位自检——填写过程验收表（含自检资料）报监理人——监理人验收—（1）验收合格，进入下道工序。

（2）验收不合格的，应当整改并重新验收，直至验收合格。

三、监理工作的控制要点及目录（一）建筑给排水安装工程一、室内给水管道安装1。

质量标准（1）保证项目1）隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。

检验方法：随试验监督。

2）管道和管道支架（桥墩）不得铺设在冻土和未经处理的松散土壤上。

试验方法：观察。

3）给水系统竣工后或交付使用前，必须进行冲洗。

检查方法：随施工监督。

⑵基本项目1）管道坡度正负偏差应符合设计要求。

检验方法：用水准仪（水平尺）拉线的尺量检查。

2）管支架（吊架、支架）、管座（墩）安装应结构正确，埋设平整牢固，排列整齐。

支架与管道紧密接触。

试验方法：用手扳手观察或检查。

3）阀门安装：型号、规格、耐压和严密性试验符合设计要求和施工规范规定。

位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。

检查方法：手扳检查和检查出厂合格证、试验单。

4）埋地管道防腐层的材料和结构应符合设计要求和施工规范。

卷材与管道及每层卷材粘贴牢固，表面平整，无皱折、空鼓、滑动、密封松动等缺陷。

检查方法：观察或切开防腐层检查。

5）管道、箱体、金属支架的油漆种类及刷涂次数符合设计要求，附着力好，无剥落、起泡、漏涂，漆膜厚度均匀，颜色一致，无流动、无污染。

检验方法：观察检查。

6）给水管道系统施工时，应复核冷热水管道的压力等级和类别。

不同类型的塑料管道不得混合使用。

安装时，管道标记应朝向易于观察的方向。

水电安装工程监理手册**市**建设工程监理有限公司Ⅰ、电气安装部分一、防雷及电气接地二、电管预埋三、电器安装四、施工现场临时用电安全Ⅱ、给排水安装部分一、管道安装二、各类试验三、消防栓安装一、防雷及电气接地(一)电气系统接地或接零的型式(二)基础防雷接地的常规做法(三)电气系统接地与防雷接地的区别(一)电气系统接地或接零的型式TN-S系统TN-C系统TN-C-S系统TT系统1、条基、整板基础:根据设计要求将柱内多根主筋(一般为2—4根)与底板上至少两根钢筋焊连,这两根底板筋于基础内进行周圈式焊连,且在相距15—2020采用﹥∮8圆钢将这两根底板筋跨接一次。

2、独基:根据设计要求将柱内多根主筋(一般为2—4根)与地圈梁内至少两根钢筋焊连,这两根钢筋于地圈梁内进行周圈式焊连,且在相距15—2020采用﹥∮8圆钢将这两根钢筋跨接一次。

搭接焊 地圈梁 (二)、基础防雷接地的常规做法:●电气系统接地是为了保障电气系统正常工作或用电安全而采取的措施。

●防雷接地则是为了保护建筑物内人员和设备安全,免遭雷击(直接雷或感应雷)而采取的措施。

●建筑物内电气系统的重复接地往往与防雷接地共用接地体(建筑物基础接地体)。

(三)、电气系统接地与防雷接地的区别二、电管预埋(一)PVC电管材料的简易识别方法(二)电线导管敷设质量检查(一)PVC电管材料的简易识别方法1、PVC电管的阻燃标志、厂标、采用标准均印在管体上。

刚性阻燃PVC管应符合GB2406-80标准。

2、常用PVC电线管壁厚不应小于下列值:∮16:1.8mm ∮20201.8mm ∮25: 1.9mm3、手扳不应脆断。

4、合格证、检测报告与实物相符。

(二)电线导管埋设质量检查1、材质必须一致,管盒应当相配。

2、导管规格与图纸相符,且无遗漏。

3、导管不得紧贴模板敷设。

保护层厚度不小于15mm。

4、弯扁度不得超过管径的十分之一。

5、不应出现三层交叉现象。

6、向上的管口应封堵,管口露出混凝土表面15-2020为宜。

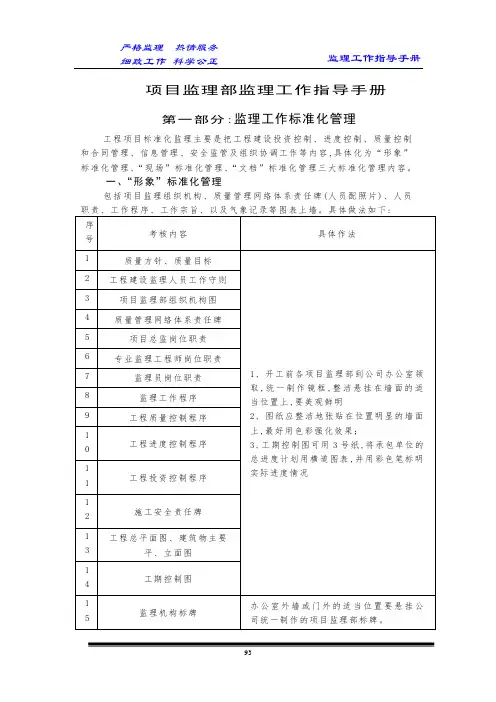

项目监理部监理工作指导手册第一部分:监理工作标准化管理工程项目标准化监理主要是把工程建设投资控制、进度控制、质量控制和合同管理、信息管理、安全监管及组织协调工作等内容,具体化为“形象”标准化管理、“现场”标准化管理、“文档”标准化管理三大标准化管理内容。

一、“形象”标准化管理包括项目监理组织机构、质量管理网络体系责任牌(人员配照片)、人员三、“文档”标准化管理监理内业资料整理应按照《建设工程监理规范》等规定执行,做到及时、完整、真实、有效、分类有序。

包括监理档案和各类函件,按公司统一立卷要求和技术归档标准,分门别类归盒归柜,标有目录和贴有标签。

第二部分:施工准备阶段监理工作一、项目监理部的组建工程中标后,公司应于委托监理合同签订后十天内将项目监理部的组织形成,人员构成及对总监理工程师的任命书面通知建设单位。

项目监理部的人员组成应与监理合同约定一致。

根据《建设工程监理规范》(GB50319-2020)的规定,当总监理工程师需要调整时,项目监理部应征得建设单位同意,并书面通知建设单位；当专业监理工程师需要调整时,总监理工程师应书面通知建设单位和承包单位。

总监理工程师、专业监理工程师的调换除遵守上述规定外,尚应遵从工程所在地建设行政主管部门的规定。

二、监理工作准备会议工程项目实施前,由公司总工办组织项目监理部的全体人员及有关部门的负责人召开项目监理工作的准备会议,会议内容要求如下:1、首先向项目监理部介绍工程项目的概况以及业主方的建设意图和业主方的人员情况；2、根据签订的委托监理合同,向项目监理部的人员介绍委托监理合同约定的服务内容和服务期限,并向项目监理部提供一份委托监理合同(副本)；3、根据监理规范、委托监理合同、作业指导书向项目监理部的人员介绍公司有关的管理制度和工作程序,如监理人员岗位责任制、考勤制度、工地例会制度、员工培训制度、监理日记编写的规定、监理月报编写的规定、旁站监理的规定、监理工作总结的规定、监理档案填写的规定、监理资料收集与整理、公司廉政建设规定等,要求项目监理部人员贯彻执行；4、公司各专业分管技术负责人结合本工程的特点向项目监理部介绍工程项目的控制要点；5、会议要形成会议纪要。

编号：安装工程（水电）施工监理实施细则项目名称：编制：总监理工程师：日期：目录一：工程概况二：电气工程监理实施细则三：监理工作依据四：质量控制五：监理工作内容六：结构施工质量控制的主要措施和方法七：电气安装工程的质量控制项目一：工程概况1.1工程名称及地理位置：1.1.1工程名称：1.1.2项目地址：1.2参建单位：1.2.1建设单位：设计单位：施工单位：监理单位：二：电气工程监理实施细则：2.1质量标准2.1《建筑电气工程施工质量验收规范》GB50303-2002三、.监理工作依据：3.1本工程的委托监理合同3.2本工程的施工承包合同3.3设计图纸、设计变更及有关设计技术文件3.4国家有关工程施工规范及国家的政策、规定3.5本工程的已批准的监理规划3.6已批准的施工组织设计（方案）四．质量控制4.1.1强化质量意识，牢固确立和坚决贯彻工程建设“百年大计，质量第一”的方针；4.1.2对施工过程实施全过程的监控；4.1.3实施质量预控，过程监控，事后验控相结合，且以预防为主，把质量风险控制到最小程度；五：监理工作内容5.1.1在施工前主要设备，材料，半成品，配件的进场必须验收，确认符合规范规定才能在施工中应用；5.1.2电缆、电线进场质量检验要求：本工程进户电源采用YJV22-0.6KV型电缆，消防泵房采用ZBN-YTV-0.61KV型阻燃B级耐火电缆，其余负荷均采用ZB-YTV-0.61KV型阻燃B级电缆，商铺配电干线采用ZB-YTV-0.61KV 型B级电缆，其余照明、插座支路均采用BV-0.45/0.75型铜芯线，此电缆、电线、材料必须有合格证、生产许可证，安全认证标志测试报告等；在外观上，包装完好，抽检的电线绝缘层完整无损、厚度均匀，电缆无扁压、扭曲，耐垫，阻燃的电线、电缆保护层有明显标志和制造厂标5.1.2导管进场质量检验要求：SC钢导管应有合格证、质量保证书等材料，应无压扁现象、内壁光滑，管径、壁厚及均匀度符合标准，PVC导管，其内外应光滑，无凸棱凹陷针孔、气泡，有连续阻燃标记和制造厂标，管壁厚度均匀一致，内外径符合国家同一标准5.1.3电缆桥架应有合格证，检测报告等材料，部件齐全，表面光滑，不变形，涂层完整，无锈蚀；5.1.4本工程电表箱采用QDBR型，门锁开启正常，内部电器设备布置情况应该良好，并具有3C认证5.1.5其他材料按设计和规范要求执行；六、结构施工质量控制的主要措施和方法1、配合混凝土结构施工时，隐蔽工程的验收，根据设计图纸验收梁、板、柱子的预埋管和预埋件对管径和位置、标高以及管路的保护措施2、配合砖结构的施工时，根据设计图纸检查各种预埋件电线穿墙保护管、暗配钢管、PVC电线管的规格，走向和敷设位置；七、电气安装工程的质量控制项目（一）电线导管、电缆导管敷设工程1、金属导管内外壁应防腐处理，埋设于砼的导管，内壁应防腐处理，外壁可以不做防腐处理；2、在现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋绑扎未绑扎前敷设，导管绑扎间距不大于2米3、当非镀锌钢管采用螺纹连接时，连接处的两端接跨接地线4、金属导管严禁对口熔焊接连接，镀锌和壁厚不小于2毫米的钢导线，不得套管熔焊接连接；5.不同回路、不同电压等级和交流与直流的电线，不应穿于砼一导管内，同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头；6、主相或单相的交流单芯电缆不得单独穿于钢管内；7、电缆钢管的弯曲半径不应小于电缆的最小允许弯曲半径，应符合规范12.2.2.1规定；8、暗配导管的埋设深度，明设埋管的的固定应符合质量验收规范中14.2.6条规定；9、当绝缘导管在砌体上剔槽埋设时，应采用强度不小于M10的水泥砂浆抹面保护，保护层厚度大于15毫米，但不得在水平方向或斜方向开槽；10、PVC导管连接应采用插入法连接，应采用专用粘合剂连接；11、导管和线槽，在建筑物变形缝处，应设补偿装置；12、箱盒位置正确，固定可靠，管子插入盒箱时，应搭接严密，牢固，采用端接头与内锁母时，应拧紧盒壁，不松动；13、PVC管路较长时，超过下列情况时，应加接线盒，无弯时30米，有一个弯曲时20米，第二个弯曲时，12米，有三个弯曲时，8米，如果无法设置接线盒时，管子放大一级，暗配钢管应采用丝扣连接，丝扣不得有乱扣现象，管箍必须使用通丝管箍，外露丝扣应不得多于2扣，管进箱合应小于5毫米，采用锁紧螺母固定，严禁管口直接与敲落孔焊接，箱盒开孔应整齐一致，要求一管一孔，不得开长孔，铁质盒箱严禁气焊、电焊开孔，并应刷防锈漆，如果用定型盒箱时，其敲落孔大而管径小时，应用铁皮垫圈垫平，不得露洞14、电缆、电线穿管前，应清除管内杂物和积水，管口应有保护措施，不进入接线盒（箱）的垂直管口，穿入电线，电缆后应密封；15、同一建筑物：构筑物的电线、绝缘层颜色应一致，即保护电线（PE）应是黄绿双色，零线用淡蓝色，相线用A相-黄色，B相-绿色，C相-红色；16、照明配电箱安装应符合下列规定：①、箱内配线整齐，无铰接现象，导线连接紧密，不伤芯线，不断股，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全，开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30毫安，动作时间不大于0.1秒；②、照明电箱内分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出，安装位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱涂层完整，接线整齐，回路编号齐全，标志正确；17、电缆桥架:(1)强电距梁500毫米，弱电距梁300毫米处装设，均采用200乘以100毫米的规格，支架间距在3米以内，18、电器照明及开关，插座安装工程一、本工程商铺照明采用吊灯头，待用户二次装修时自理，按300lx（9w/m）照明标准预留照明用电，功率15w距地面2.4米，壁灯功率15w距地2.5米，电表间和消防泵采用荧光灯吸顶安装，灯具应带无功率补偿装置，，安全出口标志灯功率4W，明装在门框上方0.2米带不燃烧材质的保护罩，自带蓄电池，放电时间大于等于30分钟，疏散指示标志，功率4W明装在底边距离地0.5米处，带了燃烧材质的保护罩，自带蓄电池，放电时间大于等于30分钟，自带电源事故照明灯，功率40W，底边距离地2.5米，电铃明装距离地面2.5米；二、灯具重量大于3Kg时，固定在螺栓或预埋在吊钩上；三、软线吊灯、灯具重量在0.5千克及以下时，采用软电线自身吊装，大于0.5千克的灯具采用吊链，且软电线叉在吊链上，使电线不受力；四、灯具固定牢固可靠，不使用木板，每个灯具用螺钉或螺栓不少于2个，当绝缘台直径在75毫米及以下时，采用一个螺钉或螺栓固定；五、当灯具距离地面高度小于2.4 米，灯具的可靠性裸露导体必须接地（PE）,或接零（PEN）可靠，并应有专用的接地螺栓，且有标识；六、灯具及配件齐全，无机械损伤，涂层剥落和灯具破裂等缺陷七、连接灯具的软线盘扣，搪锡无线，当采用螺口灯头时，相线接于螺口灯头的中间的端子上；八、本工程所有开关，单联单控跷板开关，型号GKB6B1/1 250V 10A，双联单控跷板开关型号为GKB6B2/1 250V 10A,三联单控跷板型号为GKB6B3/1 250V 10A,以上开关均采用暗装，距离地面1.3米；九、同一建筑，构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠；十、相线必须经过开关控制，开关安装位置便于操作，开关边缘距离门框边缘的距离0.15米到0.2米，开关距离地面高度在1.3米，十一、相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的开关相邻间距不小于20毫米，开关高度不应大于5毫米，或排安装高差不大于1毫米；十二、暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固可靠，表面光滑整洁，无破裂，划伤，装饰帽齐全；十三、本工程的插座为安全防护型单相二、三级电源插座型号为GKB6/1 250V 10A，暗装距离地面0.3米；十四、插座接线应符合下列规定：1】单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接，单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，上孔与PE线连接；2】单相三孔的接地（PE）或接零（PEN）线接在上孔，插座的接地端子不与零线端子连接；3】接地或接零线在插座间不得串联连接；4】特殊情况下插座安装应符合下列规定，半接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；5】强弱电插座间距应大于等于500毫米以上；十五、避雷针及接地装置安装工程1】本工程按三类防雷建筑物设置防雷装置，屋面利用25乘以4热镀锌扁钢做避雷带，网格不大于24米乘以16米，利用柱内主筋连接作引下线利用基础内钢筋做接地体；水平支架高度150毫米，水平间距为1000毫米，转弯处30毫米，屋面上所有金属管道和金属构筑物均应与避雷带焊接；2】利用不小于直径16的两根条形基础内主筋作为接地网，利用柱内四根钢筋焊接作为引下线与接地网连接，引下线在距地0.5米处扁钢引出至预埋的100×100×10钢板，再用扁钢引出，作为供测量接地电阻用3】不同高度的避雷带采用40×4热镀锌扁钢暗敷连接4】避雷带布于女儿墙具体做法参见D501-1-45】本工程应作总等电位联结，低压配电系统的接地保护型号采用TT制，进户后设专用的接地线，且电气装置正常不带电的金属外壳均应经专用的接地线可靠接地，专用接地线采用接地采用BV-0.45/0.75KV型黄绿双色铜芯与电源线一起搭设，接地线连接处必须焊接或压接，所有进入建筑物的金属管道和电缆金属外皮等均应经等电位联结端子板做总等电位联结；6】总等电位联结端子箱TD22-R-1明装于墙体下底距离地0.6米，辅助等电位联结端子箱为LEB箱，TD22-R-11，嵌墙暗装；7】环形接地干线均为40×4热镀锌扁钢制作，距地0.3米沿墙明设（除过门处暗敷设），其余未注明的等电位联结等电位联结线均采用25×4热镀锌扁钢暗敷设，8】预埋联结板，距离室外地坪0.5米处与墙面相平，预埋一块100×100×10毫米，用扁钢引出作接地测试点，地面下0.8米一块100×100×10厘米，用扁钢引出作人工接地点，从基础接地网引出热镀锌扁钢40×4至强电和弱电竖并预埋钢板，在竖井离地及顶端0.3米处，各预埋一块50×150×10毫米的接地钢板，在电梯井道上预埋钢板150×150×10离地0.3米处各预埋一块150×150×10毫米的钢板；9】无基础梁处采用40×4热镀锌扁钢连接；10】电缆桥架及其和引出的金属管必须可靠接地，电缆桥架及其支架全长不少于2处与接地干线相连接，桥架连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓11】保护接地系统和防雷接地系统共同接地体，接地电阻不大于1欧姆，若达不到要求时，增加人工接地级；12】接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1)扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2)圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3)圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4)扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面或紧贴钢管表面上下两侧施焊；5)除预埋在混凝土中焊接接头外，外露部分涂防锈漆漆两道，避雷带支架和各连接线等部件均应采用热镀锌方法防止锈蚀；十六、弱电安装工程1）本工程有限电缆进线采用SYWL Y-75-9，通信进线采用HYA50-ZX0.5＋1×6芯光缆，采用5根直径为89 的钢管，钢管伸出外墙1.5米，室外埋深0.7米，暗装敷设引至一层有线电箱，视分接箱与电信分线箱；2）火灾报警及联动，二总线采用N-KVV22-4×2.5-SC40-FC，N-KVV-2×2.5-SC403）电信分线箱至信息配电箱控制室，钢管伸出外墙1.5米，室外埋深0.7米4）有线电视分接箱至每户信息线箱采用2根SC25钢管暗敷设；5）所有军出建筑物外墙的管路采用防水措施，穿墙保护管应有由里向外的防水坡度、空隙和备用管作为防水封堵；十七、监理方法及控制措施1)施工和安装必须遵守国家和有关部门的建筑电气施工及验收规范、规程和标准执行2)在施工质量方面，严格按照施工规范及设计图纸验收，督促施工单位做好工序质量的报验工作3)施工单位未报验或验收不通过，不得进入下道工序的施工，如果发现此类问题通知施工单位停止违章行为，并对未验收的或未通过的部位进行全面检查或返工；4)对施工单位拒不执行监理方面要求的事件，回报监理工程师，责令停工，并总监理工程师书面回报有关部门；5)对验收中发现的问题，用质量通知单的形式通知施工方，对于质量预控方面的要求用联系单的形式告知施工方；6)对于工程发现的问题，在每次例会上加以指出；。
