2014年上海工程技术大学机械设计复试真题

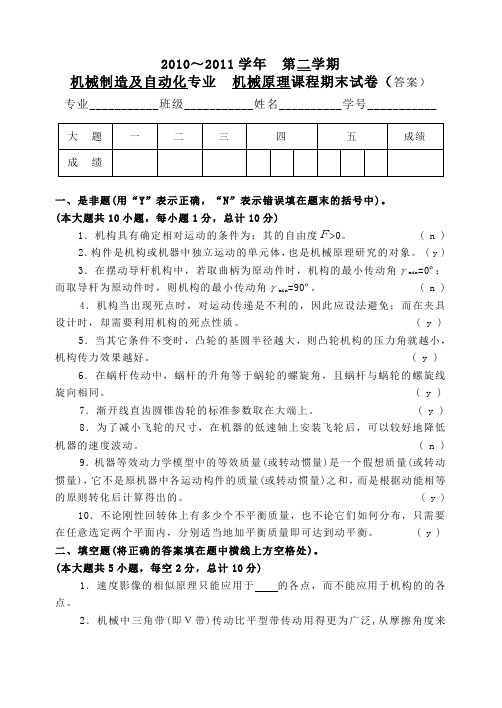

2010～2011学年第二学期机械制造及自动化专业机械原理课程期末试卷（答案）专业___________班级___________姓名__________学号___________一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

( n ) 2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n ) 4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y ) 5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y ) 7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n ) 9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y ) 10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y ) 二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于的各点，而不能应用于机构的的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：。

3．在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是: 4．用作图法绘制直动从动件盘形凸轮廓线时，常采用法。

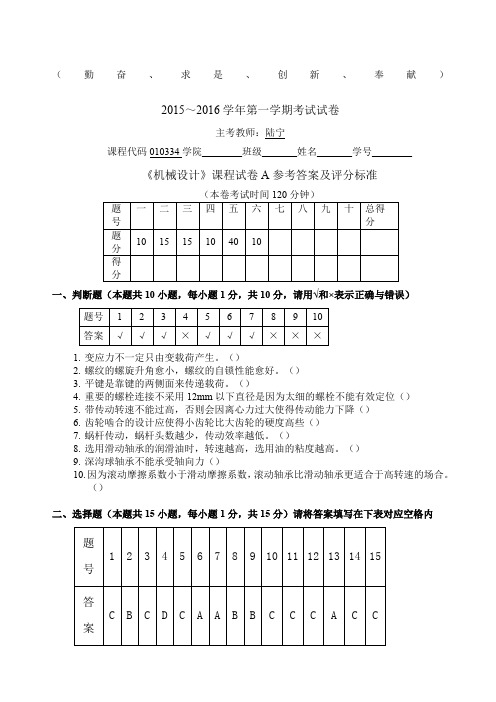

（勤奋、求是、创新、奉献）2015～2016学年第一学期考试试卷主考教师：陆宁课程代码010334学院________班级_______姓名_______学号________《机械设计》课程试卷A参考答案及评分标准一、判断题（本题共10小题，每小题1分，共10分，请用√和×表示正确与错误）1.变应力不一定只由变载荷产生。

（）2.螺纹的螺旋升角愈小，螺纹的自锁性能愈好。

（）3.平键是靠键的两侧面来传递载荷。

（）4.重要的螺栓连接不采用12mm以下直径是因为太细的螺栓不能有效定位（）5.带传动转速不能过高，否则会因离心力过大使得传动能力下降（）6.齿轮啮合的设计应使得小齿轮比大齿轮的硬度高些（）7.蜗杆传动，蜗杆头数越少，传动效率越低。

（）8.选用滑动轴承的润滑油时，转速越高，选用油的粘度越高。

（）9.深沟球轴承不能承受轴向力（）10.因为滚动摩擦系数小于滑动摩擦系数，滚动轴承比滑动轴承更适合于高转速的场合。

（）二、选择题（本题共15小题，每小题1分，共15分）请将答案填写在下表对应空格内1.影响零件疲劳强度的综合影响系数K σ与_______等因素有关。

A.零件的应力集中、加工方法、过载B.零件的应力循环特性、应力集中、加载状态C.零件的表面状态、绝对尺寸、应力集中D.零件的材料、热处理方法、绝对尺寸 2.零件的计算安全系数为_______之比。

A.零件的极限应力与许用应力B.零件的极限应力与工作应力C.零件的工作应力与许用应力D.零件的工作应力与极限应力3.当两个被连接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用_______。

A.螺栓连接?B.螺钉连接?C.双头螺柱连接?D.紧定螺钉连接 4.平键联接的可能失效形式有______。

A.疲劳点蚀B.弯曲疲劳破坏 C .胶合 D.压溃、磨损、剪切破坏等5.三角传动工作时，与带轮轮槽接触的是______。

A.带的底面B.带的顶面C.带的两侧面 6.带和齿轮组成的多级减速传动中，带传动应放在______。

（勤奋、求是、创新、奉献）2015～ 2016学年第二学期考试试卷主考教师： 张 超学院 _________________ 班级 __________ 姓名 __________ 学号 ___________《机械设计B 》课程试卷A 标准答案及评分标准（本卷考试时间90分钟）一、选择题（本题共25小题，每小题1分，共25分）1．被联接件之一很厚，但不需要经常拆装的场合，常用（ C ）联接。

A 、螺栓B 、双头螺柱C 、螺钉D 、紧定螺钉 2．与齿轮传动相比，（ D ）不是蜗杆传动的优点。

A ．传动平稳，噪声小B ．传动比可以很大C ．可以自锁D ．传动效率高 3．机械零件由于某些原因不能（ C ）时称为失效。

A ．工作B ．连续工作C ．正常工作D ．负载工作4．预紧力为0F 的单个紧螺栓联接，受到轴向工作载荷E F 之后，螺栓受到的总载荷a F （ C ）0E F F 。

A ．大于 B ．等于 C ．小于5．紧联接螺栓按拉伸强度计算时，应将拉伸载荷增大到原来的1.3倍，这是考虑到（ B ）的影响。

A ．螺纹中应力集中 B ．扭应力的影响 C ．载荷变化与冲击 D ．安全因素 6．蜗杆传动中将蜗杆分度圆直径1d 定为标准值是为了（ D ）。

A ．使中心距也标准化B ．为了避免蜗杆刚度过小C ．为了提高加工效率D ．为了减少蜗轮滚刀的数目，便于刀具标准化 7．圆柱齿轮传动中，当齿轮直径不变，而减少齿轮的模数时，可以（ C ）。

A ．提高齿轮的弯曲强度 B ．提高齿面的接触强度 C ．改善齿轮传动的平稳性 D ．减少齿轮的塑性变形 8．对于开式齿轮传动，在工程设计中，一般（ D ）。

A ．按接触强度设计齿轮尺寸，再验算弯曲强度B ．只需按接触强度设计C ．按弯曲强度设计齿轮尺寸，再验算接触强度D ．只需按弯曲强度设计 9．在减速蜗杆传动中，用（ D ）来计算传动比i 是错误的。

A ．12i ωω= B ．21z i z =C ．12n i n =D ．21d i d =10．带传动主要依靠（ C ）来传递运动和功率的。

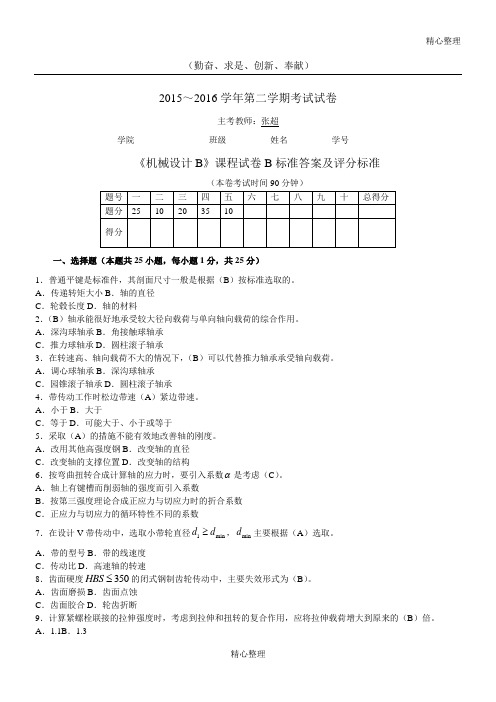

(勤奋、求是、创新、奉献）2015~ 2016学年第二学期考试试卷主考教师: 张 超学院 _________________ 班级 __________ 姓名 __________ 学号 ___________《机械设计B 》课程试卷B 标准答案及评分标准（本卷考试时间90分钟）题号 一 二 三 四 五 六 七 八 九 十 总得分 题分 25 10 20 35 10 得分一、选择题（本题共25小题，每小题1分，共25分）1．普通平键是标准件,其剖面尺寸一般是根据( B ）按标准选取的。

A ．传递转矩大小 B ．轴的直径 C ．轮毂长度 D ．轴的材料2．( B ）轴承能很好地承受较大径向载荷与单向轴向载荷的综合作用. A ．深沟球轴承 B ．角接触球轴承 C ．推力球轴承 D ．圆柱滚子轴承 3．在转速高、轴向载荷不大的情况下，（ B )可以代替推力轴承承受轴向载荷. A ．调心球轴承 B ．深沟球轴承 C ．园锥滚子轴承 D ．圆柱滚子轴承 4．带传动工作时松边带速( A )紧边带速。

A ．小于B ．大于C ．等于D ．可能大于、小于或等于 5．采取（ A )的措施不能有效地改善轴的刚度。

A ．改用其他高强度钢B ．改变轴的直径C ．改变轴的支撑位置D ．改变轴的结构6．按弯曲扭转合成计算轴的应力时，要引入系数α是考虑( C ）。

A ．轴上有键槽而削弱轴的强度而引入系数B ．按第三强度理论合成正应力与切应力时的折合系数C ．正应力与切应力的循环特性不同的系数7．在设计V 带传动中，选取小带轮直径1min d d ≥，min d 主要根据（ A ）选取. A ．带的型号 B ．带的线速度 C ．传动比 D ．高速轴的转速8．齿面硬度350HBS ≤的闭式钢制齿轮传动中,主要失效形式为（ B )。

A ．齿面磨损 B ．齿面点蚀C ．齿面胶合D ．轮齿折断9．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（ B )倍。

精心整理（勤奋、求是、创新、奉献）2015～2016学年第二学期考试试卷主考教师：张超学院_________________班级__________姓名__________学号___________《机械设计B 》课程试卷B 标准答案及评分标准（本卷考试时间90分钟）1A C 2．（B A C 3A C 4A ．小于C ．等于5A C 6A B C ．正应力与切应力的循环特性不同的系数7．在设计V 带传动中，选取小带轮直径1min d d ≥，min d 主要根据（A ）选取。

A ．带的型号B ．带的线速度C ．传动比D ．高速轴的转速8．齿面硬度350HBS ≤的闭式钢制齿轮传动中，主要失效形式为（B ）。

A ．齿面磨损B ．齿面点蚀 C ．齿面胶合D ．轮齿折断9．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（B ）倍。

A ．1.1B ．1.3C ．1.5D ．1.710．螺纹的牙型角为α，升角为ψ，螺纹副当量摩擦角为ρ'，则螺纹副的自锁条件为（C ）。

A ．ψα≤B ．αρ'≤ C ．ψρ'≤D ．ρψ'≤11．增大轴在剖面过渡处的圆角半径，其优点是（D ）。

A ．使零件的轴向定位比较可靠B ．使轴的加工方便C ．使零件的轴向固定比较可靠D ．降低应力集中，提高轴的疲劳强度 12．在（B ）的情况下，滑动轴承润滑油的粘度不应选得较大。

A ．重载C 13A C 14A C 15A C 16A 17．V A ．90C ．15017018．设计流体动压径向（向心）滑动轴承时，若宽径比A B C D 19．中速旋转正常润滑密封的滚动轴承的失效形式是（B ）。

A ．滚动体破裂B ．滚动体与滚道产生疲劳点蚀 C ．滚道磨损D ．滚道压坏20．对于一对齿轮传动，若保持其传动比、齿数、齿宽不变，改变其模数，则（D ）。

A ．齿轮的弯曲强度不变，接触强度改变 B ．齿轮的弯曲强度改变，接触强度不变 C ．齿轮的弯曲强度不变，接触强度不变 D ．齿轮的弯曲强度改变，接触强度改变21．用于轴与轴上零件联接的普通平键，其长度可按（C ）原则，在国家标准中选取。

(勤奋、求就是、创新、奉献)2015～ 2016学年第 1 学期考试试卷主考教师: 陆宁学院 _________________ 班级 __________ 姓名 __________ 学号 ___________《机械设计A》课程试卷B课程代码019312(本卷考试时间120 分钟)题号一二三四五六七八总得分题分10 15 25 10 10 10 10 10 100得分一、就是非题(每题1分,用√与×表示您所认为得正确与错误,共10分)1 2 3 4 5 6 7 8 9 10题号答××√××√√×√√案1、2、带速高有利于提高带得传动能力,所以应该尽量提高带速 ( )3、三角螺纹多用于紧固连接 ( )4、加厚螺母可以使得螺栓连接得载荷分布更均匀 ( )5、一批滚动轴承得任何一个,在基本额定寿命得时间内就是不可能失效得 ( )6、开式齿轮传动不会出现点蚀失效 ( )7、齿轮得点蚀会首先出现在节点附近得齿根部分 ( )8、一根用45号碳钢制作得轴,如果发现刚度不够,可以改为用合金钢制作以提高刚度 ( )9、紧螺栓连接计算时,可以采用增大拉应力百分之三十来考虑扭转拧紧应力得影响 ( )10、当采用一根平键不能满足传动得强度要求时,可以沿轴得周向相隔180度布置两个平键 ( )二、选择题 (每题1分,把选择得答案依照题目序号填在下表中,共15分)1 2 3 4 5 6 7 8 9 10 11 12 13 14 15题号答B AC BD C C B C C D A A D B案1、当两个被连接件太厚不宜制成通孔,且不需要经常装拆时,往往采用连接。

A.螺钉连接B.双头螺柱C、螺栓 D、紧定螺钉2、在螺栓联接设计中,若被联接件为铸件,则有时在螺栓孔处制做沉头座孔或凸台,其目得就是＿＿。

A、避免螺栓受附加弯曲应力作用B、便于安装C、为安置防松装置D、为避免螺栓受拉力过大3、设计一对啮合得齿轮时,通常使小齿轮比大齿轮宽一些,目得就是A.使两个齿轮接触强度相近B.使两个齿轮弯曲强度相近C.补偿可能得加工与安装误差D.两个齿轮寿命接近4、标准直齿圆柱齿轮传动得弯曲疲劳强度计算中,齿形系数Y Fa只取决于。

2014年物流工程学院机械工程学硕笔试回忆版
题型：填空（选10），选择（10选5），简答（7选5），大题（7选5）
填空选择不细说，挺简单的，每科题目都有，选你会做的就行。

简答：
1、伯努利方程的意义
2、溢流阀和减压阀的区别
3、高强度螺栓的工作原理
4、（金属结构的题）试述型钢梁设计选用的步骤
5、对重的设计原则
还有两个是机电方面的题，PLC的，记不清了。

大题：
1、机械制造工艺学的题目，好像是要写工艺卡片、工序什么的（我是学机设的，这个题不大懂，记不清了）
2、尺寸链的计算问题（学会分析尺寸链，判断増环减环，计算封闭环的基本尺寸和上下偏差）
3、起重机钢丝绳最大拉力、电机功率计算
4、结构力学的结点法、截面法分析杆件内力（挺简单的题）
5、机械工程控制基础的题，给了一个控制电路，让简述其工作原理，分析开关、元件的作用
6、求传递函数，给了方框图，让求传递函数的，平时看书要掌握方框图的简化。

7、还有一个记不清了，是一个机械制造方面的题。

总的来说，笔试题覆盖面很全，几乎包含了所有复试要求的参考科目，不过不是全做，是选作，选你会的就行，不管你是机设机制还是机电，复习的好的话，笔试没有问题的。

（勤奋、求是、创新、奉献）2015〜2016学年第二学期考试试卷主考教师：张超学院_________________ 级____________ :生名_________ 号______________ 《机械设计B》课程试卷B标准答案及评分标准（本卷考试时间90分钟）一、选择题（本题共25小题，每小题1分，共25 分）1 .普通平键是标准件，其剖面尺寸一般是根据（B）按标准选取的。

A.传递转矩大小B.轴的直径C.轮毂长度D.轴的材料2.（B）轴承能很好地承受较大径向载荷与单向轴向载荷的综合作用。

A.深沟球轴承B.角接触球轴承C.推力球轴承D.圆柱滚子轴承3.在转速高、轴向载荷不大的情况下，（B）可以代替推力轴承承受轴向载荷A.调心球轴承B.深沟球轴承C.园锥滚子轴承D.圆柱滚子轴承4.带传动工作时松边带速（A）紧边带速A.小于B.大于C.等于D.可能大于、小于或等于5.米取（A）的措施不能有效地改善轴的刚度。

A.改用其他高强度钢B.改变轴的直径C.改变轴的支撑位置D.改变轴的结构6.按弯曲扭转合成计算轴的应力时，要引入系数是考虑（C）。

A.轴上有键槽而削弱轴的强度而引入系数B.按第三强度理论合成正应力与切应力时的折合系数C.正应力与切应力的循环特性不同的系数7 .在设计V带传动中，选取小带轮直径d i d min , d min主要根据（A）选取。

A.带的型号B.带的线速度C.传动比D.高速轴的转速8.齿面硬度HBS 350的闭式钢制齿轮传动中，主要失效形式为（B）。

A.齿面磨损B.齿面点蚀C.齿面胶合D.轮齿折断9.计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作用，应将拉伸载荷增大到原来的（B）倍。

A. 1.1B. 1.3C. 1.5D. 1.710.螺纹的牙型角为，升角为，螺纹副当量摩擦角为，则螺纹副的自锁条件为（C）。

A. B.C.D.11．增大轴在剖面过渡处的圆角半径，其优点是（D）。
