2024绝缘子更换经验总结2024年,我参与了一次绝缘子更换工作,现将此次经验总结如下。
背景介绍:绝缘子是电力系统中的重要组件,用于支持和绝缘导线或电缆。
由于长时间的运行和自然因素的影响,绝缘子可能会出现老化、破损或失效的情况,需要进行更换。
本次绝缘子更换工作是在一个高压输电线路上进行的,线路运行工作压力高,对于更换过程的安全性和准确性有很高要求。
1. 资料准备绝缘子更换前,需要对设备和工具进行资料准备。
首先,了解所要更换的绝缘子型号和规格,确认是否有现货,或需要定制。
然后,根据绝缘子的特殊要求,选择相应的工具和检测设备,如起重机、保护装置、电表等。
此外,还需要做好安全准备,提前检查个人防护装备的完好程度,做好防护措施。
2. 工作计划在进行绝缘子更换前,需要制定详细的工作计划。
首先,确定工作地点和日期,考虑到天气条件和线路负荷情况,选择合适的时机进行更换。
然后,根据线路的状态和工作时间,制定更换进度和紧急情况处理方案,并向相关人员进行通知和协调。
3. 施工准备在正式开始绝缘子更换前,需要做好施工准备工作。
首先,与现场的电力公司和相关部门进行沟通,了解有关绝缘子更换的规范和要求。
然后,组织施工人员进行技术培训,提高其工作素质和安全意识。
最后,准备好所需的材料和设备,并对施工现场进行清理和整理。
确保施工过程的顺利进行和安全性。
4. 更换过程在进行绝缘子更换过程中,需要严格按照相关规范和要求进行操作。
首先,确认线路停电,确保安全。
然后,使用起重机或其他适当设备,将需要更换的绝缘子从支架上卸下,注意操作安全,避免损坏绝缘子或影响电力线路的正常运行。
接着,根据绝缘子的要求,进行清洁和检查工作,确保无油污、损坏和裂缝等问题。
最后,将新绝缘子安装回支架上,注意固定和连接的牢固性。
完成后,对整个过程进行检查和测试,确保更换工作的准确性和质量。
5. 安全措施在进行绝缘子更换过程中,安全是首要考虑的因素。
首先,技术人员需要具备一定的技术知识和经验,能够正确操作和应对紧急情况。

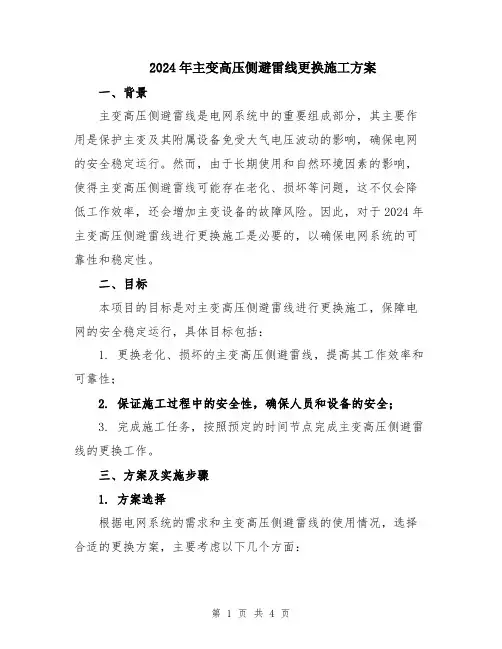

2024年主变高压侧避雷线更换施工方案一、背景主变高压侧避雷线是电网系统中的重要组成部分,其主要作用是保护主变及其附属设备免受大气电压波动的影响,确保电网的安全稳定运行。
然而,由于长期使用和自然环境因素的影响,使得主变高压侧避雷线可能存在老化、损坏等问题,这不仅会降低工作效率,还会增加主变设备的故障风险。
因此,对于2024年主变高压侧避雷线进行更换施工是必要的,以确保电网系统的可靠性和稳定性。
二、目标本项目的目标是对主变高压侧避雷线进行更换施工,保障电网的安全稳定运行,具体目标包括:1. 更换老化、损坏的主变高压侧避雷线,提高其工作效率和可靠性;2. 保证施工过程中的安全性,确保人员和设备的安全;3. 完成施工任务,按照预定的时间节点完成主变高压侧避雷线的更换工作。
三、方案及实施步骤1. 方案选择根据电网系统的需求和主变高压侧避雷线的使用情况,选择合适的更换方案,主要考虑以下几个方面:- 更换材料:选择具有良好电气性能、抗老化和耐腐蚀能力的材料,如硅橡胶绝缘导线;- 设计要求:根据电网的负荷和环境条件确定主变高压侧避雷线的规格和参数,例如导线截面、绝缘层厚度等;- 施工条件:考虑施工环境和现场条件,确保施工的可行性和安全性。
2. 施工准备在施工之前,需要进行详细的准备工作,包括以下内容:- 制定施工计划:根据实际施工情况,制定详细的施工计划,包括施工时间、团队组织等;- 采购物资:根据方案选择,采购所需的材料和工具,确保施工顺利进行;- 安排人员:组织具备相关经验和技术的人员参与施工,确保施工质量和安全;- 安全措施:制定并执行施工安全措施,确保人员和设备的安全。
3. 施工实施根据制定的施工计划和准备工作,进行主变高压侧避雷线的更换施工,具体步骤如下:(1) 断开电源:在施工之前,首先断开主变高压侧的电源,确保施工的安全性。
(2) 拆除旧线材:使用专业工具,将老化、损坏的主变高压侧避雷线逐一拆除。
编号:SM/X07-001 更换10KV避雷器(跌落开关)
标准化作业指导书
编制单位:审批单位:
编写:生技部:
审核:安监部:
批准:总工(副总):
作业负责人:
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于更换10KV避雷器(跌落开关)工作。
2 引用标准
2.1 国家电网安监[2005]83号电力安全工作规程(变电站和发电厂电气部分) 2.2 国家电网安监[2005]83号电力安全工作规程(电力线路部分)
2.3 国家电网安监[2005]145号电力生产事故调查规程
2.4 国家电网总[2003]407号安全生产工作规定
2.5《国家电网公司电力建设安全工作规程》(架空电力线路部分)(试行)
2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡(一)
工序、工艺卡(二)
6、工器具、材料准备
工器具指导卡
确认人:
材料指导卡
确认人:
7、执行情况评估表。

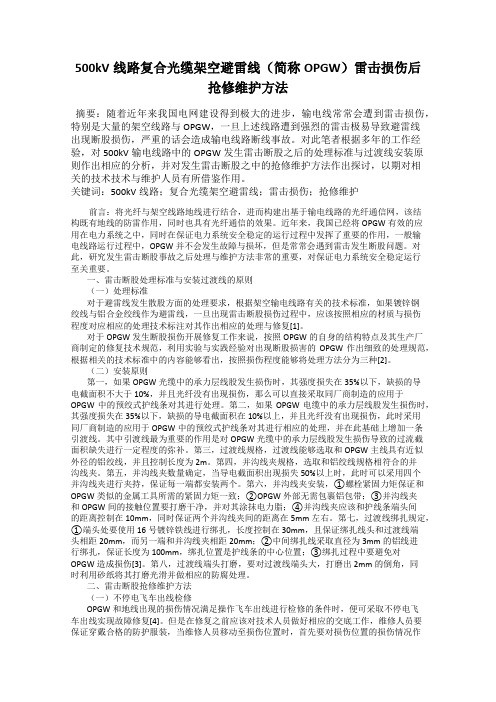

500kV线路复合光缆架空避雷线(简称OPGW)雷击损伤后抢修维护方法摘要:随着近年来我国电网建设得到极大的进步,输电线常常会遭到雷击损伤,特别是大量的架空线路与OPGW,一旦上述线路遭到强烈的雷击极易导致避雷线出现断股损伤,严重的话会造成输电线路断线事故。
对此笔者根据多年的工作经验,对500kV输电线路中的OPGW发生雷击断股之后的处理标准与过渡线安装原则作出相应的分析,并对发生雷击断股之中的抢修维护方法作出探讨,以期对相关的技术技术与维护人员有所借鉴作用。
关键词:500kV线路;复合光缆架空避雷线;雷击损伤;抢修维护前言:将光纤与架空线路地线进行结合,进而构建出基于输电线路的光纤通信网,该结构既有地线的防雷作用,同时也具有光纤通信的效果。
近年来,我国已经将OPGW有效的应用在电力系统之中,同时在保证电力系统安全稳定的运行过程中发挥了重要的作用,一般输电线路运行过程中,OPGW并不会发生故障与损坏,但是常常会遇到雷击发生断股问题。
对此,研究发生雷击断股事故之后处理与维护方法非常的重要,对保证电力系统安全稳定运行至关重要。
一、雷击断股处理标准与安装过渡线的原则(一)处理标准对于避雷线发生散股方面的处理要求,根据架空输电线路有关的技术标准,如果镀锌钢绞线与铝合金绞线作为避雷线,一旦出现雷击断股损伤过程中,应该按照相应的材质与损伤程度对应相应的处理技术标注对其作出相应的处理与修复[1]。
对于OPGW发生断股损伤开展修复工作来说,按照OPGW的自身的结构特点及其生产厂商制定的修复技术规范,利用实验与实践经验对出现断股损害的OPGW作出细致的处理规范,根据相关的技术标准中的内容能够看出,按照损伤程度能够将处理方法分为三种[2]。
(二)安装原则第一,如果OPGW光缆中的承力层线股发生损伤时,其强度损失在35%以下,缺损的导电截面积不大于10%,并且光纤没有出现损伤,那么可以直接采取同厂商制造的应用于OPGW中的预绞式护线条对其进行处理。
更换10KV配电线路绝缘导线作业指导书随着社会的不断发展和人们对电力需求的增加,10KV配电线路的绝缘导线起到了至关重要的作用。
然而,长期使用后的绝缘导线会出现老化、破损等问题,给电力供应带来潜在的安全隐患。
因此,更换10KV配电线路绝缘导线成为一项必要的工作。
本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。
一、准备工作在更换10KV配电线路绝缘导线之前,必须进行充分的准备工作。
首先,需要组织专业人员进行线路的勘测和评估,确定绝缘导线的更换需求和范围。
其次,要准备好所需的材料和工具,包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。
同时,要检查所使用的材料和工具的质量和性能是否符合要求,确保施工的顺利进行。
二、操作步骤1. 断电检查:在更换绝缘导线之前,必须先切断电源。
由专业人员进行断电检查,确保线路中没有电流存在,避免发生电击事故。
2. 拆除旧导线:使用绝缘剥线钳将旧导线的绝缘层剥离,然后将旧导线从支架或绝缘子上取下。
在拆除过程中,要注意保护好其他线路和设备,避免造成二次事故。
3. 安装新导线:将新的绝缘导线固定在支架或绝缘子上,并使用绝缘接头连接导线。
在安装过程中,要保证导线的牢固性和稳定性,避免出现松动或脱落的情况。
4. 绝缘处理:使用绝缘胶带对连接处进行绝缘处理,确保导线的绝缘性能。
绝缘胶带要紧密贴合,并进行适当的覆盖,以防止水分和灰尘的侵入。
5. 检测和测试:在更换绝缘导线完成后,要进行必要的检测和测试工作,确保线路的正常运行。
可以使用绝缘电阻测试仪对导线的绝缘性能进行检测,以及使用电流表和电压表对线路的电流和电压进行测量。
三、安全注意事项1. 严格遵守操作规程:在进行更换10KV配电线路绝缘导线的作业过程中,必须严格遵守相关的操作规程和安全操作规定,确保施工的安全性和质量。
2. 佩戴个人防护装备:在进行施工作业时,必须佩戴好个人防护装备,包括绝缘手套、绝缘鞋、安全帽等,以防止电击和其他意外伤害的发生。
架空输电线路的防雷及运维措施摘要:架空输电线路的防雷及运维是电力系统正常稳定运行的重要保障。
相关部门应积极引进先进的运维管理技术和运维方法,提高架空输电线路的防雷技术水平,保障架空输电线路的正常稳定运行。
关键词:架空输电线路;防雷措施;运维措施引言电力产业是我国国民经济中的重要基础性产业,随着社会经济的发展,社会的用电需求也显著增加,在增加电力系统供电量的同时,也要保障社会供电的稳定性和可靠性。
本文对架空输电线路的防雷及运维措施进行了探讨。
1架空输电线路防雷措施常用的防雷设备有避雷针、架空地线、避雷器等,可降低被保护设备所受的雷过电压,减少因绝缘被损坏而引起的跳闸危险,其中接地装置就是把雷电流引入大地的设备。
1.1避雷线(架空地线)的布设布设避雷线作为一种传统的防雷保护措施,其可有效避免雷电直击并将雷电流进行合理疏导,进而为架空线路导线构建一层屏蔽层。
通常来讲,架空地线材料造价成本较低,主要采用钢绞线和铝包钢绞线(带通讯功能)或其他小线径导线制作。
针对部分山区地段的雷击事故多发区,若输电线路电压超过110kV,则一般采用构建全线双线避雷线进行防雷;若输电线路电压在35kV及以下,则一般采用单线全线架空地线或只需将架空地线布设于变电站附近2公里内的区域即可。
当然,以上布设方式多出于工程经济性方面考虑,若想进一步增强整体线路避雷效果,则可根据实际情况重新调整线路布设方案。
此外,架空地线保护角大小是防止线路直接遭受雷击的关键所在,雷击导线的概率随着保护角减小而降低,导线悬挂点与架空地线两者间所设置的保护角越小,防直击雷的效果越高。
保护角的大小,通常取决于导线横担与地线横担之间的设计结构,大部分输电线路会将保护角的角度设定在10-25。
范围内。
对于110kV-220kV高压线路防雷,通常会布设双避雷线并将保护角的角度设定为不大于20。
,而针对超过500kV的超高压、特高压的架空线路,通常保护角的角度不高于15。

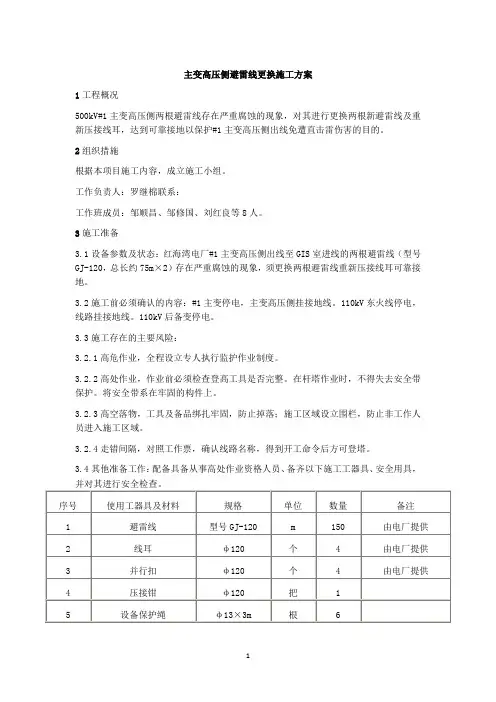

主变高压侧避雷线更换施工方案1工程概况500kV#1主变高压侧两根避雷线存在严重腐蚀的现象,对其进行更换两根新避雷线及重新压接线耳,达到可靠接地以保护#1主变高压侧出线免遭直击雷伤害的目的。
2组织措施根据本项目施工内容,成立施工小组。
工作负责人:罗继棉联系:工作班成员:邹顺昌、邹修国、刘红良等8人。
3施工准备3.1设备参数及状态:红海湾电厂#1主变高压侧出线至GIS室进线的两根避雷线(型号GJ-120,总长约75m×2)存在严重腐蚀的现象,须更换两根避雷线重新压接线耳可靠接地。
3.2施工前必须确认的内容:#1主变停电,主变高压侧挂接地线。
110kV东火线停电,线路挂接地线。
110kV后备变停电。
3.3施工存在的主要风险:3.2.1高危作业,全程设立专人执行监护作业制度。
3.2.2高处作业,作业前必须检查登高工具是否完整。
在杆塔作业时,不得失去安全带保护。
将安全带系在牢固的构件上。
3.2.3高空落物,工具及备品绑扎牢固,防止掉落;施工区域设立围栏,防止非工作人员进入施工区域。
3.2.4走错间隔,对照工作票,确认线路名称,得到开工命令后方可登塔。
3.4其他准备工作:配备具备从事高处作业资格人员、备齐以下施工工器具、安全用具,4施工作业程序工程实施的技术方案:4.1办理工作票,工作负责人检查工作票中所载安全措施完备并已正确执行,登架前应再次核对线路名称、编号,确认无误后方可登架。
4.2工作负责人现场对工作班成员进行安全、技术交底。
4.3检查所用工器具安全带齐备,所有工具用工具袋装好。
4.4整个施工过程中保证施工区域底部不得站人,派专人监护。
4.5施工人员登架时应用双手扶稳,防止脚钉打滑坠落,到达工作位置时应立即扣好安全带。
拆卸旧避雷线:4.6地面施工人员将利用传递绳将所需工器具传递至塔上施工人员位置,塔上施工人员在构架顶端位置挂葫芦及滑轮,将麻绳固定在避雷线尾端,使用3t手扳葫芦进行避雷线一端进行松线。
目录一、工程概况及特点 (3)1.1 工程概况 (3)1.2 计划停电时间 (3)1.3 受损绝缘子情况统计表 (4)二、施工现场人员组织 (5)2.1 现场人员组织 (5)三、施工技术方案 (5)3.1 施工准备 (5)3.2 施工工序总体安排 (6)3.3 施工机具配置 (11)四、质量管理 (12)4.1 质量目标 (13)4.2 质量体系认证证书 (13)4.3 本工程质量要求 (14)4.4 质量管理措施 (15)五、安全管理 (18)5.1 安全管理目标及指导方针 (18)5.2 职业健康安全管理体系认证证书 (19)5.3 安全管理制度及办法 (20)5.4 安全组织技术措施 (23)5.5 针对本工程的施工特点的安全措施 (24)5.6 同塔双回更换绝缘子的特别安全措施 (26)5.7 危险因素辨识表 (25)六、环境保护及文明施工 (27)6.1 环境保护 (27)6.2 环境管理体系认证证书 (27)6.3 加强施工管理、严格保护环境 (28)6.4 文明施工 (29)6.5 文明施工考核、管理办法 (30)联众更换绝缘子工程施工方案广东能洋电力建设有限公司一、工程概况及特点1.1 工程概况1.1.1 工程简述联众(广州)不锈钢有限公司位于广州市经济技术开发区东区联广路1 号,采用220kV 双回路供电,电源是220kV 华圃变电站。
华联甲乙线由220kV 华圃变电站出线铁塔(01#塔)至220kV 联众变电站21#铁塔,全程4.5km,共21 基铁塔(同塔双回),绝缘子全部为玻璃绝缘子。
由于受各种因素影响,这段架空线部分绝缘子已损坏(自爆)。
为了确保供电系统及设备的可靠持续运行,保证线路正常送电。
现需更换损坏的绝缘子,根据甲方提供的资料,需更换的绝缘子数量为18 个,其中华联甲线7 个,华联乙线11 个。
预计停电施工时间为:2007 年9 月12 日-2007 年12 月12 日。
揭秘!为什么10kV架空输电线路不架设避雷线?在城市的天空中,我们常常能看到纵横交错的输电线路,它们承载着我们的电力需求,保障着城市的正常运转。
在这些输电线路中,高压线路往往配备有避雷线,但你有没有发现,10kV的架空输电线路却很少见到避雷线的身影呢?今天,我们就来揭开这个疑问的谜底。
01 技术层面(1)绝缘水平低:10kV架空电力线路的绝缘水平相对较低。
避雷线安装后,雷电电压可能无法降低到线路绝缘能承受的水平。
(2)电杆自然接地作用目前10kV线路多采用钢筋混凝土电杆,电杆的自然接地可以起到一定的避雷线作用。
这种自然接地方式能够分散雷电电流,降低雷击对线路的影响。
(3)中性点接地方式:10kV电网中性点不直接接地,单相电网接地后,其他两相不跳闸。
这种接地方式使得雷电直击一条相线时不易形成跳闸,降低了雷击对线路运行的影响。
(4)雷电绕击现象:在高压线路上,雷电可能绕过避雷线直接击打输电线路,称为雷电绕击。
由于10kV线路的电压等级较低,雷电绕击的可能性较小,因此避雷线的设置需求不大。
02 经济成本(1)避雷线成本避雷线的成本较高,特别是在拥有大量变电站和线路的城市系统中,全线架设避雷线的成本将非常巨大。
一个变电站10kV出线少说十几二十条,一个城市上百个变电站,全线架设避雷线的成本将显著增加。
(2)安装和维护费用避雷线的安装和维护需要额外的费用,包括施工、巡检和维修等。
这些费用将增加电网建设和运营的成本。
03 雷击风险始(1)雷击可能性小:10kV线路供电的重要性较低,杆位不高,且往往被城市建筑和野生树木遮挡,使得雷击的可能性较小。
(2)线路耐受能力强:10kV线路对雷电造成的瞬态影响耐受能力较强,大多数情况下雷电不直击就不会出现大的影响。
此外,非雷电直击所带来的影响可以通过自动重合闸、杆塔接地等措施降低、较少影响,并不会对供电造成较大的影响。
04 其他防雷措施虽然10kV架空输电线路不架设避雷线,但电力部门仍然会采取一系列其他有效的防雷措施来保障线路的安全稳定运行。
10kV线路带电更换避雷器标准化作业指导书编写:年月日审核:年月日批准:年月日作业负责人:作业时间年月日时分至年月日时分XX电力有限责任公司目次(略,同范本1)1.标准化作业流程图(略,同范本21)2.范围本作业指导书针对10kV××线××号更换避雷器工作,仅适用该项工作。
3.引用文件(略,同范本21)4.准备阶段4.1 准备工作安排10kV××线××号更换避雷器准备工作安排4.2作业人员要求10kV××线××号更换避雷器作业人员要求(略,同范本21)4.3工器具准备10kV××线××号更换避雷器作业工器具准备工器具准备人:工器具收回人:年月日4.4 材料准备10kV××线××号更换避雷器作业材料准备材料准备人:材料收回人:年月日4.5 定置图及围栏图10kV××线××号更换避雷器作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号更换避雷器作业危险点分析及安全控制措施√序号危险点安全控制措施1 不加绝缘档板易出事故安全距离不够,必须加绝缘档板,防止相间短路2 人身感电作业人员必须穿戴齐全个人绝缘防护用具(包括绝缘手套、绝缘安全帽、绝缘衣或袖套、绝缘鞋或靴)3 高空坠落斗内作业人员必须系好安全带,戴好安全帽并执行《高空带电作业绝缘斗臂车使用管理办法》4 遮蔽工作不完善易出事故严格按照带电作业操作规程中更换跌落式的遮蔽顺序(由近至远、由大到小、由低到高、先带电体后接地体)进行遮蔽5 易伤行人作业现场按标准设置防护围栏,专人看守,禁止行人入内6 臂车升降发生碰撞斗臂车升降过程中注意避开带电体及障碍物7 作业人员同时进行两相作业易发生短路事故作业人员严禁同时进行两相作业,一人操作,一人负责监护签名确认4.7 作业人员分工10kV××线××号更换避雷器作业人员分工(略,同范本21)5.作业阶段5.1 开工10kV××线××号更换避雷器作业开工(略,同范本21)5.2 作业内容、步骤及工艺标准10kV××线××号更换避雷器作业内容、步骤及工艺标准5.3 竣工10kV××线××号更换避雷器作业竣工(略,同范本21)6. 总结阶段6.1 验收总结10kV××线××号更换避雷器验收总结(略,同范本3)6.2 指导书执行情况评估10kV××线××号更换避雷器指导书执行情况评估(略,同范本3)。
高压输电线路防雷中存在的问题及对策发布时间:2021-08-25T10:16:28.690Z 来源:《工程管理前沿》2021年第10期作者:杜超[导读] 在高压输电线路进行工作的期间,雷击现象是时有发生的,而且很有可能会受到雷电的袭击,因此需要不断地提高高压输电线路的安全性和可靠性,不断地提高线路中的防雷措施杜超国网山东省电力公司荣成市供电公司山东省威海市荣成市 264300摘要:在高压输电线路进行工作的期间,雷击现象是时有发生的,而且很有可能会受到雷电的袭击,因此需要不断地提高高压输电线路的安全性和可靠性,不断地提高线路中的防雷措施,改进现行的防雷措施中存在的隐患和不足之处,才能有效地实现对高压输电线路防雷措施的改革,保障人们的用电安全,维持人们的正常的工作和生活。
关键词:高压输电线路;防雷;问题;对策1高压输电线路雷击特点分析由于输电线路电压等级的不断提升,受外界雷害的影响越来越大,其中,110kV输电线路雷击跳闸,通常以反击为主,反击雷跳闸概率能够达到60.0%左右,超高压输电线路雷击跳闸一般以绕击为主。
因为高压输电线路的绝缘水平比较低,如果雷击中塔顶或者避雷线,输电线路的绝缘子特别容易出现闪络现象。
此外,高压输电线路在运行的过程当中,如果出现雷击跳闸现象,会降低电网系统的可靠性。
与普通的输电线路相比较来讲,高压输电线路具有以下特点:(1)杆塔的高度与尺寸均比较大。
因为杆塔高度较高,特别容易出现迎面先导现象,再加上尺寸大,暴露的面积过大,引雷半径不断增加。
(2)绝缘水平比较越高。
高压输电线路绝缘子越不容易引起出现闪络现象。
(3)线路运行期间电压较高。
输电线路导线四周空气特别容易产生离子波,对下行先导的发展产生较大影响。
2高压输电线措施分析和可能存在的隐患2.1杆塔存在的隐患杆塔的作用是负责输电线的支撑,使用混凝土和钢筋制作而成的,在投入使用之后,长期暴露在外面,经受风吹雨打,很有可能会出现裂缝,一旦发生雷电的现象,杆塔受到雷电袭击,导致杆塔内部的钢筋过热,会出现杆塔爆裂、倒杆等现象。
主变高压侧避雷线更换施工方案一、项目概述及背景主变高压侧避雷线是电力系统中的重要设备,其作用是为主变高压侧提供安全的过电压保护,减少雷击灾害对电力系统的影响。
随着电力系统的发展和设备老化,有必要对主变高压侧避雷线进行更换施工,以保障电力系统的安全稳定运行。
本文将介绍主变高压侧避雷线更换施工方案,具体包括项目概述、工作内容、施工步骤、施工要点以及安全措施等。
二、工作内容1. 更换主变高压侧避雷线及其附件;2. 检查、测试新安装的避雷线的绝缘、接地等性能;3. 清理施工现场,确保施工现场的整洁;4. 填写施工记录,包括避雷线更换情况、测试结果等信息。
三、施工步骤1. 施工准备:(1) 确定施工计划和时间,制定施工方案;(2) 准备必要的施工工具和设备,如扳手、绝缘手套、接地线等;(3) 确保施工现场的安全,设置警示标志;(4) 检查主变高压侧避雷线更换所需材料的数量和质量。
2. 断电操作:(1) 进入主变高压侧的变电站,切断相关电源;(2) 在变电站内进行上下电操作,确保主变高压侧电压为零。
3. 卸载旧避雷线:(1) 使用扳手拆卸避雷线连接件,确保旧避雷线与主变高压侧的分离;(2) 将旧避雷线从主变高压侧卸载下来。
4. 安装新避雷线:(1) 清洗主变高压侧接口位置,保证安装环节的干净;(2) 安装新避雷线到主变高压侧的接口位置,使用扳手拧紧连接件;(3) 检查避雷线的绝缘和接地性能,确保其正常运行;(4) 安装避雷线附件,如支架、挂点等。
5. 施工总结:(1) 清理施工现场,处理废弃材料,确保施工现场的整洁;(2) 填写施工记录,包括避雷线更换情况、测试结果等信息;(3) 提交施工报告,汇报避雷线更换的情况。
四、施工要点1. 施工前应对主变高压侧的情况进行全面了解,包括接线方式、导线规格等,以确保选用合适的避雷线进行更换;2. 施工过程中应注意避雷线的绝缘性能,避免在潮湿、雨雪天气进行施工;3. 安装避雷线时应严格按照设备制造商的要求进行操作,确保安装质量;4. 完成避雷线更换后,应进行详细的测试和检查,确保其正常运行;5. 施工人员应遵守电力系统的安全操作规程,确保施工安全。
2019年32期方法创新科技创新与应用Technology Innovation and Application35kV 架空输电线路防雷整改赵兵(天生桥一级水电开发有限责任公司水力发电厂,贵州兴义562400)1线路概况某35kV 输电线路,为某水电厂的重要备用电源,特别是在枯水季节,该线路负担着水电厂的厂内部分负荷及黑启动要求。
线路全长约20Km ,60基杆塔,线路所处的区域,每年平均雷暴天为68.1天,属于强雷区。
线路杆塔大部分为铁塔,塔基基本都建在山顶或半山腰处,海拔高度绝大多数在1100米以上。
线路导线型号为JL/G1A-95/20,2条避雷线为镀锌钢绞线,保护角为15°~25°。
整条线路地形较为复杂,土质石多土少,表层多为强风化石土,土壤电阻率较高,经检测,土壤电阻率超过200Ω·m ,有部分杆塔达到1000Ω·m 以上,加上该地区山区为金属矿富矿区,使得线路雷害较为严重,年平均因雷击造成的跳闸事故多达7~8次,给线路的安全可靠的运行带来严重影响。
加强及改进该输电线路的防雷措施,成为了一项重要的工作。
235kV 输电线路雷击事故的几个主要雷电参数线路的防雷整改,应该先从几个主要的雷电参数进行核实和计算。
2.1雷电流幅值概率通过气象资料查明,该线路地区平均雷暴日数为68.1天,属于多雷区,根据我国电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》附录C1雷电流幅值的概率推荐的公式,雷电流幅值超过I 的概率可按下式求得:Da (lgP )=(-I/88)×68.1式中:Da-100KA 雷电流幅值一年的概率;I-雷电流,KA ;68.1-线路所处地区年平均雷暴日数。
根据以上所式,可以求出该线路在I 1、I 2、I 3等不同雷电流幅值概率:I 1=100kA 时为5次/年,I 2=40kA 时为24次/年,I 3=30kA 时为31次/年。
