单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。
所以设计一个简易数字电子钟很有必要。
本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。
该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。
具有时间显示、整点报时、校正等功能。
走时准确、显示直观、运行稳定等优点。
具有极高的推广应用价值。
关键词：电子钟 AT89C52 硬件设计软件设计目录一、数字电子钟设计任务、功能要求说明及方案介绍 (4)1.1 设计课题设计任务 (4)1.2 设计课题的功能要求说明 (4)1.3 设计课的设计总体方案介绍及工作原理说明 (4)二、设计课题的硬件系统的设计 (5)2.1硬件系统各模块功能简要介绍 (5)2.1.1 AT89C52简介 (5)2.1.2 按键电路 (6)三、设计课题的软件系统的设计 (6)3.1 使用单片机资源的情况 (6)3.2 软件系统个模块功能简要介绍 (7)3.3 软件系统程序流程框图 (7)3.4 软件系统程序清单 (7)四、设计课题的设计结论、仿真结果、误差分析 (9)4.1 设计结论及使用说明 (9)4.2 仿真结果 (10)结束语 (12)参考文献 (12)附录 (13)附录A:程序清单 (13)一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。
具有时间显示，并有时间设定，时间调整功能。
1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。
数字钟、万年历制作（基于单片机）电路原理图：程序：//********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数，P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志，正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志，则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。
51-数字时钟-89C52-单片机C语言程序数字时钟89C52 单片机C语言程序STC89C52|/************** 【数字时钟】****************//****【功能】1、时间显示2、秒表3、闹钟4、日期显示都可以设置****/#include /*包含器件配置文件*/#define uchar unsigned char /*宏定义字符型数据整型数据*/ #define uint unsigned intuchar code H[] = {0x0f, 0x07, 0x0b, 0x0d, 0x0e}; /*按键【P3】端口断码用于按键*/ char Code[10] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d,0x7d, 0x07, 0x7f, 0x6f}; /*显示【0 1 2 3 4 5 6 7 8 9】数字的数码管的段码*/ uchar code C[] = {0x0, 0xFE, 0xFD, 0xFB, 0xF7, 0xEF, 0xDF, 0xBF, 0x7F};/*列扫描控制LED1位2位3位4位5位6位7位8位*/uchar MON[]={0,31,28,31,30,31,30,31,31,30,31,30,31};uchar A;uchar BIN=0; /* 【BIN】作为倒计时开始的标志*/uchar hour = 0; /* 定义[时][分][秒] */uchar min = 0;uchar sec = 0;uint shi=12;uint fen=30;uchar Mmin=0;uchar Msec=30;uchar M0=0;uchar m=0;uchar year=9;uchar month=7;uchar month2;uchar day=19;uchar set1 = 1; /* set1=1 是调节时分秒set1=2时时调节年月日set=3时事调节闹钟*/uchar set2 = 1; /* set2=1时是调节【时】位set2=2时事调节【分】位*/uint x = 0; /* x 每【0.01s】自加一*/void Delay(uint k);void Timer0() /*定时器T0 5mS初始化*/{TMOD = 0x01; /*设置*定时器0**计数方式一* （每12个时钟脉冲计数一次）或IT0=1 第二种计数方式*/TH0 = (65536 - 10000) / 256; /*给定计时器高位赋予初值=15536/256*/TL0 = (65536 - 10000) % 256; /*给定计时器低位赋予初值=15536%256 */ET0 = 1; /*打开定时器外部终断0允许ET1是中断器1的开关*/ EA = 1; /*打开总中断允许*/TR0 = 1;}void T0_srv(void) interrupt 1 /*5mS定时中断服务函数秒分时的值*/{TH0 = (65536 - 10000) / 256; /*给定计时器高位赋予初值=15536/256*/TL0 = (65536 - 10000) % 256; /*给定计时器低位赋予初值=15536%256 */x++;if(x==100){sec++;x=0; /*没每一秒【sec】加一*/if(sec==60){min++;sec=0;if(min==60) /*每一分钟【min】加一*/ {min = 0;hour++;if(hour==24){hour = 0; /*每一小时【hour】加一*/ day++;if(year%4==0) /*是否闰年的判断*/ MON[2]=29;else MON[2]=28;if(day==MON[month]){day=0;month++;}}}}}if(BIN==1)if(Mmin!=0||Msec!=0){M0 = 100-x;if(M0==100){ if(Mmin>0){Msec--;if(Msec==0){Msec=60;Mmin-- ;}if(Msec==0) {Mmin=0;Msec=0;M0=0;} }if(Mmin==0){if(Msec!=0)Msec--;if(Msec==0){Msec=0;M0=0;}}}}if(Mmin==0&&Msec==0){M0=0;}} /*秒表分秒M0的赋值*/}void Scan_key() /*按键扫描函数【Scan_key()】*/ {P3=H[0];if(P3!=H[0])Delay(1);if(P3==H[4]){set1++;if(set1>4) set1 = 1;er1: if(P3==H[4]) goto er1; /*按下键后未释放，在此等候*/ }Delay(1);if(P3==H[3]){set2++;if(set2>3) set2 = 1;er2: if(P3==H[3]) goto er2; /*按下键后未释放，在此等候*/ }Delay(1);if(P3==H[1]){BIN++;if(BIN>1) BIN=0;er3: if(P3==H[1]) goto er3; /*按下键后未释放，在此等候*/ }}}void Time_show() /*时间的显示变量为【时】【分】【秒】*/ { P0 = Code[hour/10]; /*第一位数字显示【时】的【十】位*/ P2 = C[1];Delay(1);P0 = Code[hour%10]; /*第二位数字显示【时】的【个】位*/P2 = C[2];Delay(1);if(x/50==0)P0 = 0x40; /*第三位符号【-】的显示*/elseP0 = 0x00;P2 = C[3];Delay(1);P0 = Code[min/10]; /*第四位的数字的显示【分】的【十】位*/ P2 = C[4];Delay(1);P0 = Code[min%10]; /*第五位的数字显示【分】的【个】位*/ P2 = C[5];Delay(1);Delay(1);if(x/50==0)P0 = 0x40; /*第六位符号【-】的显示*/elseP0 = 0x00;P2 = C[6];Delay(1);P0 = Code[sec/10]; /*第七位数字的显示【秒】的【十】位显示*/P2 = C[7];Delay(1);P0 = Code[sec%10]; /*第八位数字的显示【秒】的【个】位显示*/ P2 = C[8];Delay(1);}void Year_show(){P0 = Code[year/10]; /*第一位数字显示【年】的【十】位*/P2 = C[1];Delay(1);P0 = Code[year%10]; /*第二位数字显示【年】的【个】位*/P2 = C[2];Delay(1);P0 = 0x40; /*第三位符号【-】的显示*/P2 = C[3];Delay(1);P0 = Code[month/10]; /*第四位的数字的显示【月】的【十】位*/P2 = C[4];Delay(1);P0 = Code[month%10]; /*第五位的数字显示【月】的【个】位*/P2 = C[5];Delay(1);Delay(1);P0 = 0x40; /*第六位符号【-】的显示*/P2 = C[6];Delay(1);P0 = Code[day/10]; /*第七位数字的显示【天】的【十】位显示*/P2 = C[7];Delay(1);P0 = Code[day%10]; /*第八位数字的显示【天】的【个】位显示*/ P2 = C[8];Delay(1);}void Clock_show(){P0 = Code[shi/10]; /*第一位数字显示【时】的【十】位*/P2 = C[4];P0 = Code[shi%10]; /*第二位数字显示【时】的【个】位*/P2 = C[5];Delay(1);P0 = 0x40; /*第三位符号【-】的显示*/P2 = C[6];Delay(1);P0 = Code[fen/10]; /*第四位的数字的显示【分】的【十】位*/ P2 = C[7];Delay(1);P0 = Code[fen%10]; /*第五位的数字显示【分】的【个】位*/P2 = C[8];Delay(1);}void Miao_show() /*时间的显示变量为【时】【分】【秒】*/ { P0 = Code[Mmin/10]; /*第一位数字显示【时】的【十】位*/P2 = C[1];Delay(1);P0 = Code[Mmin%10]; /*第二位数字显示【时】的【个】位*/ P2 = C[2];Delay(1);P0 = 0x40; /*第三位符号【-】的显示*/P2 = C[3];Delay(1);P0 = Code[Msec/10]; /*第四位的数字的显示【分】的【十】位*/ P2 = C[4];Delay(1);P0 = Code[Msec%10]; /*第五位的数字显示【分】的【个】位*/ P2 = C[5];Delay(1);P0 = 0x40; /*第六位符号【-】的显示*/P2 = C[6];Delay(1);P0 = Code[M0/10]; /*第七位数字的显示【秒】的【十】位显示*/P2 = C[7];Delay(1);P0 = Code[M0%10]; /*第八位数字的显示【秒】的【个】位显示*/ P2 = C[8];Delay(1);}void Time_set() /*调整时间的函数time_set() */{Scan_key();if(set1==1){if(set2==1) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) hour++; /*按一下第三行的键hour 就加一*/Delay(1);if(hour>24) hour=0;while(P3==H[2]); /*按键未释放，在此等候*/}if(set2==2) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) min++; /*按一下第三行的键hour 就加一*/Delay(1);if(min>60){ min=0; hour++;}while(P3==H[2]); /*按键未释放，在此等候*/}}}void Year_set() /*调整时间的函数time_set() */{Scan_key();if(set1==2){if(set2==1) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) year++; /*按一下第三行的键hour 就加一*/ Delay(1);if(year>100) year=0;while(P3==H[2]);}if(set2==2) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) month++; /*按一下第三行的键hour 就加一*/ Delay(1);if(month>12){ month=0; year++;}while(P3==H[2]);}if(set2==3){if(P3==H[2]) day++; /*按一下第三行的键hour 就加一*/ Delay(1);if(day>MON[month]){ day=0; month++;}while(P3==H[2]); /*按键未释放，在此等候*/}}}Clock_set(){Scan_key();if(set1==3){if(set2==1) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) shi++; /*按一下第三行的键hour 就加一*/ Delay(1);if(shi>24) shi=0;while(P3==H[2]); /*按键未释放，在此等候*/}if(set2==2) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) fen++; /*按一下第三行的键hour 就加一*/ Delay(1);if(fen>60){ fen=0; shi++;}while(P3==H[2]); /*按键未释放，在此等候*/}}}void Miao_set() /*调整时间的函数time_set() */{Scan_key();if(set1==4){if(set2==1) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) Mmin++; /*按一下第三行的键hour 就加一*/Delay(1);if(Mmin>24) Mmin=0;while(P3==H[2]); /*按键未释放，在此等候*/}if(set2==2) /*当set1=1 set2=1时位时的设置*/{if(P3==H[2]) Msec++; /*按一下第三行的键hour 就加一*/ Delay(1);。
51单片机数码管时钟电路的设计设计一个51单片机数码管时钟电路，让我们开始吧。
一、设计思路该数码管时钟电路的设计主要包括以下几个方面：1.使用DS1302时钟芯片获取真实时间；2.使用I2C总线方式将DS1302时钟芯片与51单片机连接；3.使用74HC595芯片驱动数码管显示；4.使用按键控制时钟的设置和调节；5.使用蜂鸣器发出报警声；6.使用LED指示灯显示时钟状态。
二、硬件设计部分数码管显示部分：1.使用4位共阳数码管作为时分显示器，使用1位共阳数码管作为秒显示器；2.使用8片74HC595芯片级联起来，将时分秒数据传输到数码管显示；3.设置共阳数码管的通阳管为P0口，设置74HC595的DS（串行数据输入）、SH（上升沿锁存）、STCP（74HC595的8位锁存输出）引脚接到P1.2、P1.3、P1.4端口；4.设置8个控制引脚接到P1.5～P1.12端口。
实时时钟部分：1.使用DS1302时钟芯片连接到P2.0、P2.1、P2.2、P2.3、P2.4、P2.5、P2.6、P2.7端口；2.设置时钟复位引脚接到P0.1端口，时钟传输使能引脚接到P0.2端口。
按键输入部分：1.设置按键S1接到P3.2端口，按键S2接到P3.3端口；2.设置按键的上拉电阻，使其处于高电平状态；3.设置按键的下降沿触发外部中断，以便检测按键的按下事件。
其他部分：1.设置蜂鸣器接到P0.0端口，并使用普通电阻限流；2.设置LED指示灯接到P0.7端口。
三、软件设计部分1.初始化函数：初始化P0、P1、P2、P3口的状态；2.DS1302驱动函数：包括初始化DS1302芯片和读写DS1302寄存器的函数；3.74HC595驱动函数：包括初始化74HC595芯片，以及向74HC595芯片发送8位数据的函数；4.数码管显示函数：将时分秒数据按位转换为对应的数字和状态，并调用74HC595驱动函数显示；5.按键检测函数：检测按键的按下事件，并根据按键事件的不同触发不同的操作；6.报警函数：当设定时间到达时，将触发报警声，并控制LED灯闪烁；7.主函数：循环读取DS1302时间，并更新数码管显示，检测按键事件，触发报警。

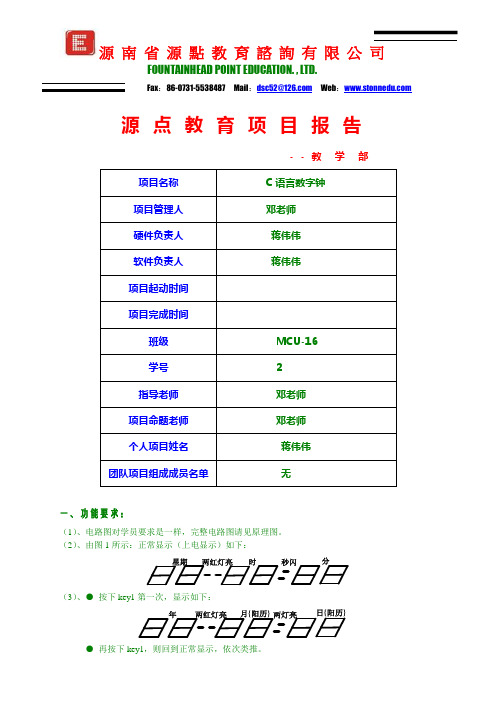

Fax：86-0731-******* Mail：dsc52@ Web： 源点教育项目报告一、功能要求：（1）、电路图对学员要求是一样，完整电路图请见原理图。
（2）、由图1所示：正常显示（上电显示）如下：星期时分两红灯亮秒闪（3）、●按下key1第一次，显示如下：年月{阳历}日{阳历}两红灯亮两灯亮●再按下key1，则回到正常显示，依次类推。
（4）、在任何显示状态下，按下key1超过2秒，则进入设置状态，同时显示“时、分、秒”闪烁。
此时按下key2，“秒”闪，进入设置状态。
再按下key2，“分”闪，进入设置状态。
再按下key2，“时”闪，进入设置状态。
再按下key2，显示“星期、月{阳历}、日{阳历}”，同时“日{阳历}”闪，进入设置状态。
再按下key2，“月{阳历}”闪，进入设置状态。
再按下key2，“星期”闪，进入设置状态。
再按下key2，显示“年(四个数码管显示)”，同时“年”闪，进入设置状态。
再按下key2，则回到“秒”重复设计置。
注：进入设置状态时，key3作减键，key4作加键，并且key3，key4具有连动功能（如果key3或者key4按下持续1秒后，以0.5秒时间连减或者连加）（5）、在（2）的任何状态下，按下key5，则回正常显示。
（6）、在正常显示状态下：按下key5超过2秒，则进入闹钟设置状态。
Fax：86-0731-******* Mail：dsc52@ Web： 再按key5则回正常显示。
三、扩展功能要求。
（1）、按下key6，把闹钟时间存于AT24C16里。
（2）、由图1所示：正常显示（上电显示）如下：星期时分两红灯亮秒闪（3）、●按下key1第一次，显示如下：年月{阳历}日{阳历}两红灯亮两灯亮●按下key1第二次，显示如下：年月{阴历}日{阴历}两红灯闪两灯闪●再按下key1，则回到正常显示，依次类推。
（4）、在任何显示状态下，按下key1超过2秒，则进入设置状态，同时显示“时、分、秒”闪烁。
51 单片机 c 语言电子钟（已加入调时、闹铃、整点报时功能）效果图：程序如下：//51 单片机c 语言电子钟（已加入调时、闹铃、整点报时功能）#include<reg51.h>#include<absacc.h>#define uchar unsigned char #define uint unsigned int /* 七段共阴管显示定义*/ // 此表为LED 的字模,共阴数码管0-9 - uchar code dispcode[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40}; // 段码控制/* 定义并初始化变量*/ uchar seconde=0;// 秒uchar minite=0;// 分uchar hour=12; // 时uchar shi=0;// 闹铃功能uchar fen=0;uchar bjcs;// 报警次数sbit P1_0=P1A0; //second 调整定义sbit P1_仁P1A1;//minite 调整定义sbit P1_2二PM2; //hour 调整定义sbitP1_5=P1A5; //整点报时sbit P1_3=P1A3; //闹铃功能，调整时间sbit P1_6=P1A6; //调整时sbit P1_7=P1A7; //调整分sbit P1_4=P1A4; //关闭闹铃/* 函数声明*/void delay(uint k ); // 延时子程序void time_pro( ); // 时间处理子程序void display( ); // 显示子程序void keyscan( ); // 键盘扫描子程序/*xx 子程序*/void delay (uint k){uchar j;while((k--)!=0){for(j=0;j<125;j++){;}}}/* 时间处理子程序*/void time_pro(void){if(seconde==60){seconde=0; minite++;if(minite==60){minite=0;hour++;if(hour==24){hour=0;}}}}/* 显示子程序*/void display(void){if(P1_3==1){P2=0XFE;PO=dispcode[seco nde%10];/秒个位delay(1);P2=0XFD;P0=dispcode[seco nde/10];〃秒十位delay(1);P2=0XFB;P0=dispcode[10];// 间隔符-delay(1);P2=0XF7;P0=dispcode[mi nite%10];〃分个位delay(1);P2=0XEF;P0=dispcode[minite/10];// 分十位delay(1);P2=0XDF;P0二dispcode[10];〃间隔符-delay(1);P2=0XBF;P0=dispcode[hour%10];〃时个位delay(1);P2=0X7F;P0=dispcode[hour/10];// 时十位delay(1);}}/* 键盘扫描子程序*/void keyscan(void){if(P1_0==0)//秒位的调整{delay (30);if(P1_0==0){seconde++;if(seconde==60){seconde=0;}}delay(250);}if(P1_仁=0)//分位的调整{delay(30);if(P1_1==0){minite++;if(minite==60){minite=0;}}delay(250);}if(P1_2==0)// 时位的调整{delay(30);if(P1_2==0){hour++;if(hour==24){hour=0;}}delay(250);}}/* 整点报警*/void zhengdian (void){if((seconde==0)&(minite==0))〃整点报时{P1_5=0;delay(1000);P1_5=1;}}/* 定时闹钟*/void dingshi(void){if(P1_3==0)〃按住P1_3BU不松，显示闹铃设置界面，分别按P1_6、P1_7设置闹铃时间。
单片机技术课程设计数字电子钟学院：班级：姓名：学号：教师：摘要电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。
所以设计一个简易数字电子钟很有必要。
本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。
该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。
具有时间显示、整点报时、校正等功能。
走时准确、显示直观、运行稳定等优点。
具有极高的推广应用价值。
关键词：电子钟 AT89C52 硬件设计软件设计目录NO TABLE OF CONTENTS ENTRIES FOUND.一、数字电子钟设计任务、功能要求说明及方案介绍1.1 设计课题设计任务设计一个具有特定功能的电子钟。
具有时间显示，并有时间设定，时间调整功能。
1.2 设计课题的功能要求说明设计一个具有特定功能的电子钟。
该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。
1.3 设计课的设计总体方案介绍及工作原理说明本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：图1-1总体设计方案图本电子钟的所有的软件、参数均存放在AT89C52的Flash ROM和内部RAM 中，减少了芯片的使用数量简化了整体电路也降低了整机的工作电流。
键盘采用动态扫描方式。
利用单片机定时器及计数器产生定时效果通过编程形成数字钟效果，再利用数码管动态扫描显示单片机内部处理的数据，同时通过端口读入当前外部控制状态来改变程序的不同状态，实现不同功能。
摘要本设计是定时闹钟的设计,由单片机AT89C51芯片和LED数码管为核心，辅以必要的电路，构成的一个单片机电子定时闹钟。
电子钟设计可采用数字电路实现，也可以采用单片机来完成。
数字电子钟是用数字集成电路构成的,用数码管显示“时”，“分”，“秒”的现代计时装置。
若用数字电路完成,所设计的电路相当复杂,大概需要十几片数字集成块,其功能也主要依赖于数字电路的各功能模块的组合来实现,焊接的过程比较复杂,成本也非常高。
若用单片机来设计制作完成,由于其功能的实现主要通过软件编程来完成,那么就降低了硬件电路的复杂性,而且其成本也有所降低,所以在该设计中采用单片机利用AT89C51,它是低功耗、高性能的CMOS型8位单片机。
片内带有4KB的Flash存储器,且允许在系统内改写或用编程器编程。
另外, AT89C51的指令系统和引脚与8051完全兼容,片内有128B 的RAM、32条I/O口线、2个16位定时计数器、5个中断源、一个全双工串行口等。
AT89C51单片机结合七段显示器设计的简易定时闹铃时钟，可以设置现在的时间及显示闹铃设置时间，若时间到则发出一阵声响，进—步可以扩充控制电器的启停。
设计内容包括了秒信号发生器、时间显示电路、按键电路、供电电源以及闹铃指示电路等几部分的设计。
采用四个开关来控制定时闹钟的工作状态，分别为：K1、设置时间和闹钟的小时；K2、设置小时以及设置闹钟的开关；K3、设置分钟和闹钟的分钟；K4、设置完成退出。
课设准备中我根据具体的要求，查找资料，然后按要求根据已学过的时钟程序编写定时闹钟的程序，依据程序利用proteus软件进行了仿真试验，对出现的问题进行分析和反复修改源程序，最终得到正确并符合要求的结果。
设计完成的定时闹钟达到课程设计的要求，在到达定时的时间便立即发出蜂鸣声音，持续一分钟。
显示采用的六位数码管电路，如果亮度感觉不够，可以通过提升电阻来调节，控制程序中延迟时间的长短，可以获得不同的效果。
MCS-51单⽚机数字钟设计MCS-51单⽚机数字钟设计⽬录第⼀部分课程设计任务书 (1)⼀、课程设计题⽬ (1)⼆、课程设计时间 (1)三、课程设计提交⽅式 (1)四、设计要求 (1)第⼆部分课程设计报告 (2)⼀、单⽚机发展简史 (2)⼆、MCS-51单⽚机系统简介 (2)三、设计思路 (3)四、硬件设计电路 (4)五、软件设计流程 (4)六、程序源代码 (5)七、结束语 (21)⼋、参考⽂献 (22)第⼀部分课程设计任务书⼀、课程设计题⽬MCS-51单⽚机数字钟设计⼆、课程设计时间6⽉24⽇⾄6⽉30⽇三、课程设计提交⽅式提交打印课程设计报告四、设计要求1）⾃动计时，显⽰24⼩时制时间，由6位LED显⽰器显⽰时、分、秒。
2）起始时间为：00：00：00。
3）具备校准功能，可以直接由按键设置当前时间。
4）具有整点报时功能5) 具有设置闹钟，闹钟时间到，蜂鸣器响。
第⼆部分课程设计报告⼀、单⽚机发展概况单⽚机也被称为微控制器（Microcontroller Unit），常⽤英⽂字母的缩写MCU 表⽰单⽚机，它最早是被⽤在⼯业控制领域。
单⽚机由芯⽚内仅有CPU的专⽤处理器发展⽽来。
最早的设计理念是通过将⼤量外围设备和CPU集成在⼀个芯⽚中，使计算发展出了MCS51系列单⽚机系统。
基于这⼀系统的单⽚机系统直到现在还在⼴泛使⽤。
随着⼯业控制领域要求的提⾼，开始出现了16位单⽚机，但因为性价⽐不理想并未得到很⼴泛的应⽤。
90年代后随着消费电⼦产品⼤发展，单⽚机技术得到了巨⼤提⾼。
随着INTEL i960系列特别是后来的ARM系列的⼴泛应⽤，32位单⽚机迅速取代16位单⽚机的⾼端地位，并且进⼊主流市场。
⽽传统的8位单⽚机的性能也得到了飞速提⾼，处理能⼒⽐起80年代提⾼了数百倍。
⼆、MCS-51单⽚机系统简介MCS-51系列单⽚机产品有8051，8031，8751，80C51，80C31等型号（前三种为CMOS芯⽚，后两种为CHMOS芯⽚）。
