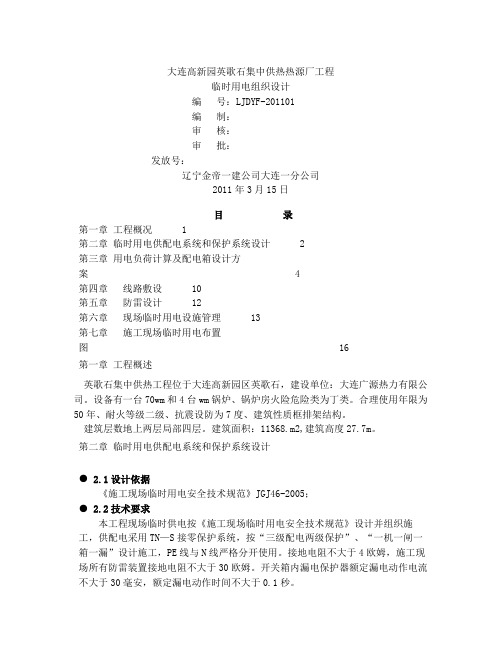

大连高新园英歌石集中供热热源厂工程临时用电组织设计编号：LJDYF-201101编制：审核：审批：发放号：辽宁金帝一建公司大连一分公司2011年3月15日目录第一章工程概况 1第二章临时用电供配电系统和保护系统设计 2第三章用电负荷计算及配电箱设计方案 4第四章线路敷设 10第五章防雷设计 12第六章现场临时用电设施管理 13第七章施工现场临时用电布置图 16第一章工程概述英歌石集中供热工程位于大连高新园区英歌石，建设单位：大连广源热力有限公司。
设备有一台70wm和4台wm锅炉、锅炉房火险危险类为丁类。
合理使用年限为50年、耐火等级二级、抗震设防为7度、建筑性质框排架结构。
建筑层数地上两层局部四层。
建筑面积：11368.m2,建筑高度27.7m。
第二章临时用电供配电系统和保护系统设计● 2.1设计依据《施工现场临时用电安全技术规范》JGJ46-2005；● 2.2技术要求本工程现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线与N线严格分开使用。
接地电阻不大于4欧姆，施工现场所有防雷装置接地电阻不大于30欧姆。
开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。
三级配电示意图如下：开关箱分配电箱总配电箱三级配电示意图● 2.2.1系统说明所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过检测合格。
● 2.2.2配电箱要求①现场内配电总箱、分配电箱及开关箱均为安检站备案的标准铁制配电箱。
箱内隔离开关、漏电保护器要与负荷功率、容量相匹配（一般为用电电流的1.5倍）。
②总配电箱及开关箱内设置漏电保护器。
（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间不大于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流与额定动作漏电时间的乘积不应大于30mA.s）③箱内开关间距100A以下不小于30mm，150A以上不小于50mm。
施工现场临时用电组织设计一、工程概况本工程为大连长兴岛经济区工程建设事务中心负责新建的中华人民共和国长兴岛出入境检验检疫局综合实验项目。
总建筑面积8500 m2。
分成4个单体。
其中综合实验用房1#楼分成A、B两个区,其中A区地上六层,地下一层，B区地上一层，门卫一地上一层，；门卫二地上一层,接样室地上一层，全部为混凝土框架结构。
位于大连长兴岛综合区，由大连和平建筑安装工程有限公司承建.发电机组电源,回路线路长度分别为80m、100m、150m，由施工区东南侧进入施工现场。
施工现场临时用电工程采用三相四线，电源侧工作零线进行重复接地,然后配出工作零线和保护零线，形成五线制，并由总发电机组负荷侧配出至各分路分配电箱，使施工现场形成局部TN—S接零保护系统。
施工区域雷暴日数19。
2d/a，土壤电阻系数0.8×10Ω·cm二、确定电源进线、配电装置、用电设备位置及线路本工程自备发电机组，采用YC-3×35+2×10三相五线电缆架空进入现场。
根据现场施工设备平面布置在现场配出四个动力回路.各配出回路设置分配电箱，分配电箱均设置在负荷相对集中的位置。
具体线路走向详见“临时用电平面布置图”总配电箱及各分配电箱、开关箱均设重复接地。
三、负荷计算（一）用电设备一览表及设备容量计算1、施工现场有许多用电设备,有以下几个问题需要考虑：⑴各用电设备不一定同时运行.⑵各用电设备不可能同时满负荷运行。
⑶设备运行时存在着效率，即设备存在着功率损失.⑷不同的设备其工作制并不相同。
⑸输电线路、变压器等本身存在着能量的损耗。
因此，用电设备的实际负荷P js与设备容量P s之间并不相等，应按下式计算：有功计算负荷P js （kw)：P js=k x×P s无功计算负荷Q js (kvar)：Q js=P j s×tanφ视在计算负荷S js(kvA)：S js=√P js²+Q js²电流Ijs（kA)：I js=S js/√3×V e=P js/√3×V e cosφ以上各式中k x―需要系数；V e―用电设备的额定电压；cosφ、tanφ―用电设备的平均功率因子及对应的正确值。
湘潭万达广场A地块及B地块AB区金街（样板段除外）外立面装饰工程（含钢连桥）临时施工用电专项方案编制：审核：审批：秦皇岛渤海铝幕墙装饰有限公司编制日期：2015.5目录一、工程概况 0二、编制依据 0三、施工机械用电配备 0四、施工用电的总容量及电气元件配置 (1)五、电气设备的使用与维护 (2)六、总配箱的位置和配电线路的布置 (3)七、施工安全措施规定 (5)八、事故应急预案 (7)九、导线截面选择 (22)十、安全用电技术措施 (22)十一、电器设备管理制度 (27)十二、临时用电组织机构 (28)十三、三级电箱配置图及电箱示意图 (29)十四、临电生产管理及安全条例 (33)十五、配电箱和开关箱 (36)十六、配电线路 (38)十七、接地保护与防雷 (40)十八、电动建筑机械和手持电动工具 (42)十九、照明 (43)一、工程概况1、工程名称：A地块及B地块AB区金街（样板段除外）外立面装饰工程（含钢连桥）2、工程地点：湖南省湘潭市芙蓉路与月华路交汇处3、建设单位：湘潭万达广场投资有限公司4、监理单位：厦门勤奋建设工程监理有限公司5、总包单位：中国建筑第二工程局有限公司本项目为湘潭万达广场投资有限公司投资兴建，铝单板、铝合金门、铝合金窗、涂料、墙面砖、地面砖、店招、铝单板雨棚、木格栅吊顶、真石漆、栏杆等。
本工程主要结构类型：钢筋混凝土框架结构。
二、编制依据1、《建筑施工安全检查标准》JGJ59-20112、《施工现场临时用电安全技术规范》JGJ46-20053、《建设工程施工现场供用电安全规范》GB50194三、施工机械用电配备四、施工用电的总量及电气元件配置施工现场所用全部动力设备的用电量计算：∑P=（78+10.5+3+72+4.5+1.08）KW=169.08KW选用K=0.45；COSø=0.75动力用电容量为：P动=K.∑P/COS¢=0.45x169.08/0.75=101.45KW 再加10%照明用电，得施工用电总容量为P=1.1xP动=1.1x101.9=112KW1、总进线开关的选择I jS=112/1.732/0.38=170A,根据级配原则，对于进线总开关初选HR5-400/31 Ier=200A≥Ijs2、对于总配电箱进线电缆选择根据以上计算，在此初选YCW-3×50+2×25,查表知 IaL=180A 3、现场总配电箱中分支回路选择1、低压断路器的选择1)根据级配原则初选DZ20L-400/4330 空气开关，Izd1=100(A)2)、电缆与低压断路器保护的配合由于在此断路器作为过载保护，可根据JGJ46-2005规范要求选择由YCW-3×50+2×25,查表知 IaL=180AIzd1≤IaL/1.25=180/1.25=144(A) 符合要求。
临时用电施工方案大连博源建设集团有限公司2014 年6 月25 日1、编制依据及编制说明1.1编制依据本方案依据JGJ46-2005《施工现场临时用电安全技术规范》，《大连市建筑工程施工安全操作规程》中有关电气部分及本工程的施工组织设计而编制。
1.2编制说明1.2.1本施工组织设计根据主体结构施工阶段需要编制。
1.2.2本设计中平面布置图及系统图根据主体结构施工需要编制，装饰装修及机电设备安装阶段另出补充系统图、平面布置图。
1.2.3本施工组织设计将生产、现场照明及生活用电严格分开。
2、工程概况和施工现场概况1.1、本工程为中免友谊大窑湾物流中心二期仓房，是由中免友谊航运服务有限公司开发建设。
本工程一层是模板混凝土结构、二层是钢结构，建筑总面积3092.88 rf，建筑咼度11.10m,层咼2层。
建设单位：中免友谊航运服务有限公司施工单位：大连博源建设集团有限公司监理单位：大连东大工程建设监理有限公司施工现场主要用电区为：办公区及工人生活区，钢筋、木工加工区、施工区。
区域分布详见平面图。
3、现场主电源根据甲方安排，施工现场共由甲方提供临时供电点施工现场东侧临时电源由甲方的配电室引来，容量为100KW4、现场用电设备及负荷计算4.1 施工机械设备及负荷计算东侧计算负荷90.5KWK 0.65 = 58.82KW4.2办公及生活区设备及负荷计算负荷统计表（办公区及生活区）4.3木工棚及水电加工区设备及负荷计算负荷统计表（木工棚及水电加工区）施工现场总的施工用电量P=90.5+3+8=101。
甲方提供的额定功率为100KW我方现场实际需用功率为98KW其值小于100KW所以，甲方提供的电源，满足工程临时用电的需要。
（注：电焊机平均功率因数COSh按0.6计算，暂载率K均按0.65计算）5、配电线路5.1该工程临时用电采用TN-S三相五线制放射式和树干式相结合供电系统，由总配电柜到分配电箱采用三相五线制放射式供电系统，局部采用三相五线制树干式供电系 统。
表B.0.1 施工组织设计/（专项）施工方案报审表工程名称：正和集团油品质量升级项目编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
正和集团油品升级项目临时用电施工方案山东起凤建工股份有限公司二零一六年七月临时用电施工方案审批表工地临时用电施工方案一、编制依据《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、工程概况本工程为正和集团油品质量升级项目，建筑面积约3000平方米，锅炉房约2400 ，烟囱高100m，结构设计为烟囱剪力墙结构、锅炉房框架结构，抗震烈度7度。
三、施工条件施工现场用电量统计表共计：152.4 kw四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设两个配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级保护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:锅炉房：(1)插入式振动器（3台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×6= 1.8kWQ js = P js×tgφ= 1.8×1.02 = 1.836kvar(2)平板式振动器（1台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×2.2 = 0.66kWQ js = P js×tgφ= 0.66×1.02 = 0.673kvar(3)交流电焊机（1台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×36 = 18kWQ js = P js×tgφ= 18×2.291 = 41.238kvar(4)塔式起重机（1台）K x = 0.85,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.85×35 =29.75kWQ js = P js×tgφ= 59.5×1.333 =39.66kvar(5)照明箱（3个）K x = 0.8,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.8×9 = 2.7kWQ js = P js×tgφ= 2.7×1.333 = 3.64kvar(6)钢筋弯曲机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×3 = 1.95kWQ js = P js×tgφ=1.95×1.02 = 1.99kvar(7)钢筋调直机（1台）K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×5.5=3.58kWQ js = P js×tgφ= 3.58×1.02 = 3.65kvar(8)钢筋切断机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×7 = 4.55kWQ js = P js×tgφ= 4.55×1.02 = 4.641kvar(9)木工圆锯(1台)K x = 0.65,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.65×5.5 = 3.58kWQ js = P js×tgφ= 3.58×1.333 = 4.77kvar总负荷计算总的有功功率P js = K x×ΣP js = 0.9×79.6 =71.64kW总的无功功率Q js = K x×ΣQ js = 0.9×18.012 = 16.211kvar总的视在功率S js = (P js2 + Q js2)1/2 = (71.642+16.2112)1/2 =73.4kVA总电流计算I js = S js / (1.732 ×U e) = 73.44 / (1.732 ×0.38) =111.27A 烟囱(1)插入式振动器（2台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×6= 1.8kWQ js = P js×tgφ= 1.8×1.02 = 1.836kvar(2)平板式振动器（1台）K x = 0.3,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.3×2.2 = 0.66kWQ js = P js×tgφ= 0.66×1.02 = 0.673kvar(3)交流电焊机（1台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×36 = 18kWQ js = P js×tgφ= 18×2.291 = 41.238kvar(4)照明箱（1个）K x = 0.8,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.8×60 = 48kWQ js = P js×tgφ= 48×1.333 = 63.984kvar(5)电渣压力焊机（2台）K x = 0.5,Cosφ= 0.4,tgφ= 2.291P js = K x×P e = 0.5×152 = 76kWQ js = P js×tgφ= 76×2.291 = 174.116kvar (6)钢筋弯曲机(3台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×18 = 11.7kWQ js = P js×tgφ=11.7×1.02 = 11.934kvar (7)钢筋调直机（1台）K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×11=7.15kWQ js = P js×tgφ= 7.15×1.02 = 7.293kvar (8)钢筋切断机(1台)K x = 0.65,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.65×14 = 9.1kWQ js = P js×tgφ= 9.1×1.02 = 9.282kvar (9)木工圆锯(1台)K x = 0.65,Cosφ= 0.6,tgφ= 1.333P js = K x×P e = 0.65×6 = 3.9kWQ js = P js×tgφ= 3.9×1.333 = 5.199kvar (10)提升机（1台）K x = 0.8,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.8×24 = 19.44kWQ js = P js×tgφ= 19.4×1.02 = 19.79kvar (12)水泵K x = 0.8,Cosφ= 0.7,tgφ= 1.02P js = K x×P e = 0.8×7.5 = 6kWQ js = P js×tgφ= 6×1.02 =6.12kvar总负荷计算总的有功功率P js = K x×ΣP js = 0.9×82.8 = 74.52kW总的无功功率Q js = K x×ΣQ js = 0.9×18.012 =16.211kvar总的视在功率S js = (P js2 + Q js2)1/2 = (74.252+16.2112)1/2 =75.97kVA总电流计算I js = S js / (1.732 ×U e) = 74. 25/ (1.732 ×0.38) =112.5A3、干线进线截面及进线开关在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
棚户区住宅楼临时用电方案锦州缔一建筑安装有限责任公司一、工程概况：万年里棚户区改造A区6#、7#、9#楼锦州市凌河区城投公司开发，锦州缔一建筑安装有限责任公司承建。
该工程北临松坡路，东临北宁街。
6#楼建筑面积4666.88M2，7#楼建筑面积5442.51M29#楼建筑面积8026.83M2、均为地上六层框架结构，上带阁楼，半地下一层。
半地下层高为2.4m;一～六层层高为：2.7m;阁楼层高为2.1m。
二、主要施工机械设备一览表序号机械设备名称型号数量功率砼搅拌机50024KW电焊机12KW弯曲机6KW切断机6KW电渣压力焊机38井架卷扬机44砼搅拌机350118配料机6.69园盘锯10潜水泵911钢筋调直机12.512塔吊QTZ63B5513振捣器14打套机6.615筛砂机2.216无齿锯17蒸饭车18三、施工用电线路选择1、导线选择本工程施工用电由甲方指定电源引出施工用电。
本工程供电区域采用TN-S系统供电，以下对供电线路进行计算，具体计算如下：根据现场机械设备配置情况，决定采用六个回路。
回路I，施工机械为钢筋机械，电焊机，电渣压力焊，卷扬机，总功率P1=(12*1+3*1+3*1+19*2+7.5+12.5+1.5*2+2.2)×0.8=64.96KVA导线截面选择I线===131.59A选用35mm2铜芯电缆线，其允许持续电流175A>131.59A。
回路Ⅱ。
施工机械为钢筋机械，电焊机，电渣压力焊，卷扬机，蒸饭箱。
总功率P2=(12*1+3*1+3*1+19*2+7.5*2+18*1+1.5*2+2.2)×0.8=75.36KVA 导线截面选择I线===152.66A选用35mm2铜芯电缆线，其允许持续电流为175A>152.66A。
回路Ⅲ。
施工机械为振动棒、潜水泵等，电锯，卷扬机，筛沙机，潜水泵，总功率为P3P3=(3*2+19*2+7.5+1.5*2+2.2+3*3)×0.8=54.96KVA 导线截面选择I线===111.34A采用25mm2铜芯电缆线线，其允许持续电流为120A>111.34A。
