热管散热器挑战处理器散热极限

散热方案问题分析随着计算机技术的飞速发展，计算机的性能也越来越强大，但是这也带来了一个问题：计算机的散热越来越困难。

一方面，性能强大的处理器会产生大量的热量，需要有效地散去；另一方面，现代计算机的尺寸越来越小，散热的空间越来越少，这也给散热带来了很大的挑战。

本文将分析几种常见的散热方案，并探讨它们的优缺点。

常见散热方案1. 风扇散热风扇散热是目前最常见、最简单、最便宜的散热方案。

一般而言，散热器上有一个或多个风扇，它们通过吸取空气并将空气吹到散热器上，来帮助散热器散热。

风扇散热的优点是成本低，应用广泛；缺点是散热效果受外界环境的影响较大，噪音也比较大。

2. 液冷散热液冷散热是一种新型的散热方案，它通过水冷、氦气冷或其他液体的冷却方式，来将热量从散热器中带走。

与风扇散热相比，液冷散热的优点在于散热效果更好，同时噪音也比较小。

不过，它的缺点是成本相对较高，同时需要较为复杂的安装和维护。

3. 热管散热热管散热是一种通过利用液体的物理性质来进行热量传导的散热方案。

通常情况下，热管中充满有一种特殊的液体，当液体沸腾时就能将热量传递到另一端，并通过散热器散热。

热管散热的优点在于散热效果较好，同时成本也不高；缺点在于应用场景和安装较为局限。

散热方案选择不同的散热方案适用于不同的环境和场景。

在选择散热方案时，首先需要考虑的是应用环境。

例如，需要散热的设备是否经常受到物理冲击？是否在恶劣的环境下工作？这些因素都会影响到散热方案的选择。

另外，还需要考虑到设备的性能需求。

如果设备需要长时间高性能运行，那么散热效果就需要更好，这时可以考虑使用液冷或热管散热；如果设备性能要求不高，那么风扇散热就可以满足需求。

最后，还需要考虑到成本和使用寿命。

液冷和热管散热在散热效果上更优秀，但是成本也更高，使用寿命更短。

相对而言，风扇散热的成本更低，使用寿命更长，但是散热效果不如液冷和热管散热。

散热方案维护不论采用何种散热方案，都需要定期进行维护，以保证散热器的正常工作。

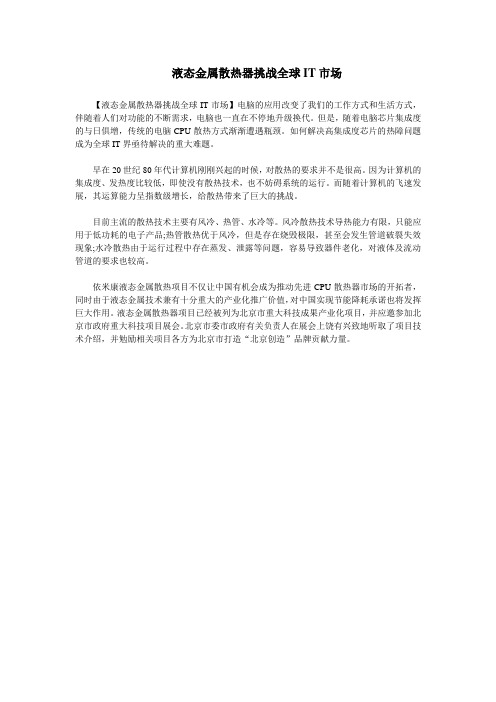

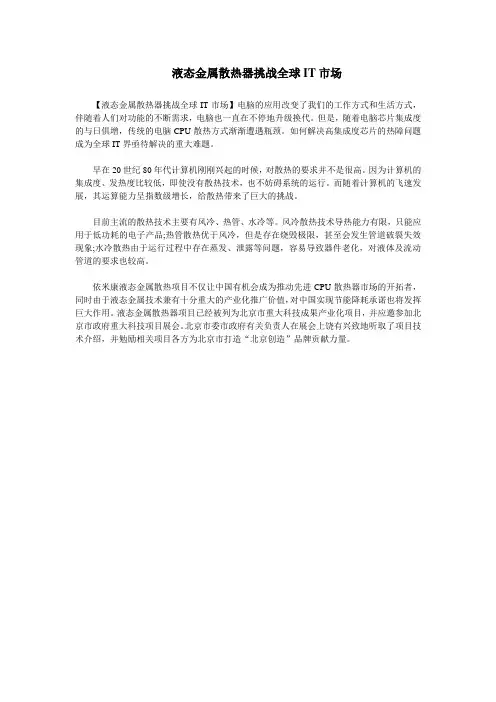

液态金属散热器挑战全球IT市场
【液态金属散热器挑战全球IT市场】电脑的应用改变了我们的工作方式和生活方式，伴随着人们对功能的不断需求，电脑也一直在不停地升级换代。

但是，随着电脑芯片集成度的与日俱增，传统的电脑CPU散热方式渐渐遭遇瓶颈。

如何解决高集成度芯片的热障问题成为全球IT界亟待解决的重大难题。

早在20世纪80年代计算机刚刚兴起的时候，对散热的要求并不是很高。

因为计算机的集成度、发热度比较低，即使没有散热技术，也不妨碍系统的运行。

而随着计算机的飞速发展，其运算能力呈指数级增长，给散热带来了巨大的挑战。

目前主流的散热技术主要有风冷、热管、水冷等。

风冷散热技术导热能力有限，只能应用于低功耗的电子产品;热管散热优于风冷，但是存在烧毁极限，甚至会发生管道破裂失效现象;水冷散热由于运行过程中存在蒸发、泄露等问题，容易导致器件老化，对液体及流动管道的要求也较高。

依米康液态金属散热项目不仅让中国有机会成为推动先进CPU散热器市场的开拓者，同时由于液态金属技术兼有十分重大的产业化推广价值，对中国实现节能降耗承诺也将发挥巨大作用。

液态金属散热器项目已经被列为北京市重大科技成果产业化项目，并应邀参加北京市政府重大科技项目展会。

北京市委市政府有关负责人在展会上饶有兴致地听取了项目技术介绍，并勉励相关项目各方为北京市打造“北京创造”品牌贡献力量。

cpu热管散热原理
CPU热管散热原理是一种采用热管技术进行散热的方法。

热管由内外两个不同材质的金属管组成，内管内部为蒸汽介质，外管则用于扩散热量。

其工作原理如下：
首先，在CPU上方安装一个散热器，并将热管的一端连接到散热器上，这样热量可以进入热管。

当CPU运行时，产生的热量导致热管内的蒸汽介质加热，转化为高温蒸汽。

由于高温蒸汽的物理特性，它会垂直上升，并将热量带入到热管的另一端，即散热器。

在散热器中，通过散热片的扩散，热量得以分散并传递到周围空气中。

同时，由于蒸汽在冷却后会变为液态，热管的其他部分会将液态冷凝物重新输送回CPU，形成一个闭环循环。

通过这种方式，CPU的热量可以高效地从核心区域传导到散热器的冷却部分，从而实现有效的散热。

值得注意的是，由于热管的特性，散热器和CPU之间的物理距离并不会影响散热效果，因此热管散热系统能够在较小的物理空间内提供出色的散热效果。

总结起来，CPU热管散热原理通过利用热管内的蒸汽传导热量，将热量从CPU核心区域传递至散热器，再通过散热器的冷却实现散热。

这种技术能够高效、均匀地将CPU的热量散发，从而保持CPU的稳定性和可靠性。

CPU散热器的热管数量与散热性能CPU散热器作为计算机硬件中至关重要的组成部分之一，其性能直接影响着计算机的稳定性和工作效率。

而在众多CPU散热器中，热管是其中一种常见且重要的散热元件之一。

本文将探讨CPU散热器的热管数量与散热性能之间的关系。

一、热管的原理和作用热管是一种热传导元件，其主要作用是将CPU产生的热量迅速传递到散热鳍片上，并通过风扇散热将热量尽快带走。

热管利用其内部的工质物质（一般为低温沸水）在蒸汽与冷凝反复循环的原理，实现对热量的高效传输。

二、热管数量对散热性能的影响1. 单热管散热器单热管散热器是指散热器中仅包含一根热管的设计。

这种散热器一般适用于低功耗的CPU，热量较低的情况下可以满足散热需求。

但是，当CPU功耗增加，热量产生增加时，单热管散热器往往无法满足散热要求，容易导致CPU温度升高，甚至超过安全运行温度。

2. 多热管散热器多热管散热器是指在散热器设计中采用多根热管的方案，以增加散热器的散热性能和散热效率。

多热管散热器能够更好地分散和传递CPU产生的热量，通过增加热管的数量，提升整体的散热能力。

相比于单热管散热器，多热管散热器在处理高功率CPU散热时有明显的优势，可以有效地降低CPU温度，保证计算机的正常运行。

三、热管数量应选择适合的方案在选择CPU散热器时，并非热管数量越多越好。

合理地选择热管数量需要根据实际情况综合考虑。

以下几个因素可以作为选择热管数量的参考：1. CPU功耗首先需要考虑CPU的功耗情况，功耗越高，产生的热量就越大，对散热器的要求也就越高。

如果CPU功耗较低，单热管散热器已经足够满足散热需求；而对于高功耗的CPU，多热管散热器能够更好地满足散热要求。

2. 散热需求根据散热需求，选择适当的热管数量也很重要。

如果在正常使用中，CPU工作负载较低，散热需求不高，那么单热管散热器足以满足要求。

而在进行大型程序渲染、游戏等高负载工作时，多热管散热器的散热能力更强，可以更好地保证CPU温度在安全范围内。

了解电脑散热技术风冷水冷和热管散热器的对比了解电脑散热技术：风冷、水冷和热管散热器的对比电脑的散热技术对于保证其稳定性和寿命非常重要。

随着计算机性能的不断提升，电脑散热器的种类也日益增多。

本文将介绍电脑散热技术中常见的风冷、水冷和热管散热器，并对其进行对比。

一、风冷散热器风冷散热器是电脑散热技术中最常见的一种类型。

它通过风扇将空气引入散热器，通过散热器的鳍片将热量传导到空气中，从而实现散热的效果。

1. 结构及原理风冷散热器的结构相对简单，由一个或多个散热片组成，鳍片一般采用铝制，具有较好的导热性能。

它通常安装在计算机的CPU或显卡上。

风扇则负责将冷却的空气引入散热片，帮助加速热量的散发。

2. 优点及缺点风冷散热器具有安装简单、成本低廉等优点。

同时，它也可以通过调节风扇的转速来达到散热和降噪的平衡。

然而，由于风冷散热器只能依靠空气对散热片进行冷却，因此在高负载运行时，其散热效果可能不如其他散热器。

二、水冷散热器水冷散热器是电脑散热技术中一种较为高级的类型。

它通过循环水来进行散热，相比风冷散热器具有更高的散热效果。

1. 结构及原理水冷散热器由散热器、水泵、水冷排和水箱组成。

水泵负责将冷却的水送至散热器，通过散热器中的流道将热量散发到空气中。

然后，通过水冷排将已加热的水排出，并循环再次冷却。

水箱则用于盛放冷却的水。

2. 优点及缺点水冷散热器相对于风冷散热器在散热效果上更为出色。

由于水的导热性能较好，可以更快地将热量从散热片传递到空气中。

另外，水冷散热器由于是闭路循环散热，相比于风冷散热器会更加安静。

然而，相对于风冷散热器，水冷散热器的成本较高，且需要额外的空间来安装水冷排。

三、热管散热器热管散热器是一种结合了风冷和水冷散热器特点的散热器。

它通过热管将热量传导到散热片上，再通过风扇将热量散发到空气中。

1. 结构及原理热管散热器由散热片、热管和风扇组成。

热管通常由铜或铜合金制成，内部充满了具有较好导热性能的介质，如蒸发器和冷凝器。

CPU散热解析热管散热技术CPU散热效果翻倍提升深入解析热管散热技术虽然液氮、干冰、水冷散热器有着非常不错的散热效果，不过操作复杂，并不适合普通的消费者。

而风冷散热器又无法满足普通玩家的超频需求，热管散热器凭借着不错的散热性能成为市场中倍受关注的产品。

那么热管散热器的散热原理是什么?与普通的风冷散热器相比能带来多大的散热效果，购买热管散热器需要注意哪些事宜?接下来，笔者通过此篇文章，为大家揭开热管散热器的神秘面纱。

一、热管散热技术解析热管技术的原理其实很简单，就是利用工作流体的蒸发与冷凝来传递热量。

将铜管内部抽真空后充入工作流体，流体以蒸发--冷凝的相变过程在内部反复循环，不断将热端的热量传至冷却端，从而形成将热量从管子的一端传至另一端的传热过程。

典型的热管是由管壳、吸液芯和端盖组成，将管内抽到的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。

管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据需要可以在两段中间布置绝热段。

当热管的一端受热时，毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。

如此循环不已，热量由热管的一端传至另一端。

热管散热器(4根热管)采用热管的散热器比起传统的风冷散热器有成倍的效能提升，打破了风冷极限。

热管还可以让散热器设计成任何形状，不必再担心与其他配件发生干涉。

热管在热传递上的高效能，也让设计者不必大量采用价格昂贵的铜材，只需轻薄的铝片帖合热管外壁，既能达到理想散热性能。

一根热管的基本结构由容器、毛细结构和动作流体三部分组成。

很多人都对热管中装的东西很好奇。

那么，热管中装载的到底是什么呢?一般来说，热管中的动作流体需要根据热管所工作的温度区间进行选择。

对于PC散热，考虑到成本因素，厂商们一般选择的是纯水和部分添加剂。

热管散热技术解析那么，一般热管要装进多少动作流体呢?动作流体装入量太少，会导致流体无法将毛细结构孔隙填充，造成热管蒸发端局部干燥。

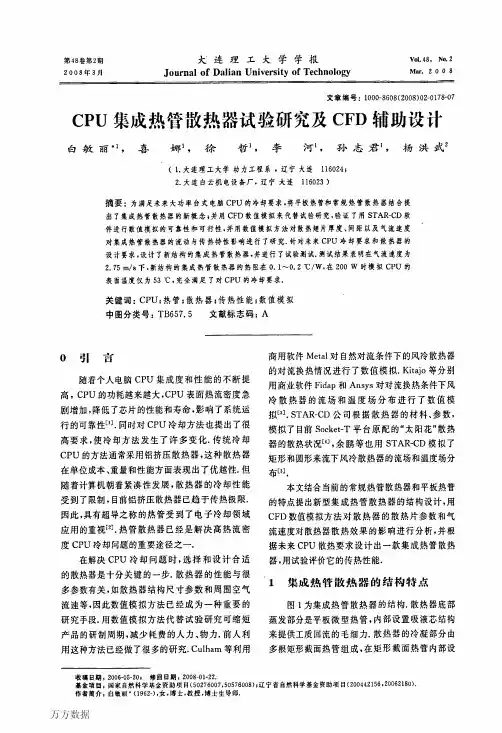

大连理工大学学报第４８卷数值由试验测出；出口给定环境温度所对应的压力；散热器的上、下表面按绝热条件给定；人、出口延长部分的固体壁面也按绝热条件给出．根据上述假设和ＣＰＵ集成热管散热器的结构特点，仅取了流动通道的Ｉ／４部分进行研究［８］．计算区域和坐标系如图２所示．选定散热器的两个矩形热管间的通道为计算区域．图２初始模型散热器部分的计算网格Ｆｉｇ．２Ｃｏｍｐｕｔａｔｉｏｎａｌｇｒｉｄｓｏｆｉｎｉｔｉａｌｓｔｒｕｃｔｕｒｅ采用ＳＴＡＲ—ＣＤ软件进行数值模拟．在整个计算过程中，散热器的总散热量Ｑ是指作用到平板热管底部的散热功率［９］．２．２数值模拟结果分析２．２．１集成热管散热器数值模拟方法验证数值模拟的边界条件完全和试验测量的条件相同．在入口风速为２．１ｍ／ｓ，人口温度为２０℃，热管壁温为３６℃的条件下对集成热管散热器的外部结构进行了数值模拟，主要计算结果如图３所示．从图中散热器翅片间空气流动的压力场分布可以看出，人口处空气流体的相对平均压力为２６．６４Ｐａ，出口空气流体的相对平均压力为３．８２Ｐａ，空气流动受到的流动阻力较小，压力降仅为２２．８２Ｐａ．此外，在靠近翅片和热管壁部分的相对压力也比较小．图３集成散热器翅片间空气流体的压力场Ｆｉｇ．３Ｐｒｅｓｓｕｒｅｃｏｎｔｏｕｒｏｆｆｌｏｗｉｎｇａｉｒｂｅｔｗｅｅｎｆｉｎｓｏｆｉｎｔｅｇｒａｔｅｄｈｅａｔｓｉｎｋｕｓｉｎｇｈｅａｔｐｉｐｅｓ从图４和图５可以看出整个翅片表面的平均温度为３５．４２℃，且沿空气流动方向，表面温度梯度变化逐渐减小，因此翅片表面换热系数也在逐渐减小．此外，图４和图５都显示出，流动出口约占通道４０％的长度范围内，翅片的散热效率很低，因而可以考虑减小散热器厚度来优化散热器．通过计算得到了集成热管散热器总散热量为１４９．３４Ｗ，散热器的换热系数为４７．４４Ｗ／（ｍ２Ｋ）。

相同条件下试验测量的散热器的总散热量为１３８．４ｗ，两者吻合得很好，误差为７．２％．图４翅片表面温度场Ｆｉｇ．４Ｓｕｒｆａｃｅｔｅｍｐｅｒａｔｕｒｅｃｏｎｔｏｕｒｏｆｆｉｎｓ图５翅片表面换热系数分布Ｆｉｇ．５Ｈｅａｔ・ｔｒａｎｓｆｅｒｃｏｅｆｆｉｃｉｅｎｔｏｆｆｉｎｓ改变热管壁温，对ＣＰＵ集成热管散热器又进行了３组数值模拟．将上述模拟的结果与相同条件下的试验测量值进行比较，比较结果如图６所示．从图中看出使用ＳＴＡＲ—ＣＤ软件计算的ＣＰＵ集成热管散热器总散热量的数值模拟结果与试验值吻合很好，平均误差为３．４２％，因而用这种数值计算方法评价和预测及优化ＣＰＵ集成热管散热器是可靠和可行的．１８Ｚ大连理王大学学报第４８卷翅片闻距在１．０ｒｅｌＹｌ左右为最佳．（３）气流速度固定散热器的翅片厚度０．０８ｍｍ，问距为１．０ｍｍ，改变空气流速，将气流速度到从０。

利用CFD技术优化CPU集成热管散热器徐哲1 白敏丽1 吕继组1 喜娜1 杨洪武21大连理工大学 能源与动力学院2大连白云机电设备厂利用CFD技术优化CPU集成热管散热器∗Optimization of CPU integrated heat-pipe heatexchanger with CFD technology徐哲1 白敏丽1 吕继组1 喜娜1 杨洪武2(1大连理工大学 能源与动力学院 2大连白云机电设备厂)摘 要:为了满足未来大功率台式电脑CPU的冷却要求,本文将平板热管和常规热管散热器结合提出了集成热管散热器的新概念。

并用CFD数值模拟来代替试验研究，并用试验验证了Star-CD软件进行数值模拟的可靠性和可行性，同时还对两种不同的优化结构进行了流动与传热模拟研究，最终选定最优化结构，并进行了试验测试测试结果表明在气流速度为2.75m/s下新结构的集成热管散热器的热阻在0.1～0.2℃／W间，在200W时模拟CPU的表面温度仅为53℃，完全满足了对CPU的冷却要求。

关键词:CPU；热管；散热器；传热；数值模拟Abstract：A concept of integrated heat sink using heat pipes employing phase change heat transfer of circular heat pipe and flat miniature heat pipe is proposed to cool higher heat dissipation power CPU in the paper. The numerical simulation method with STAR-CD software is used to investigate flowing and heat transfer performance of heat sink. Validity and reliability of numerical simulation was validated by test and two different optimal structures were simulated by STAR-CD software. Finally, heat transfer performance of an improved integrated heat sink is also evaluated. The experimental results show that its thermal resistance is in the range of 0.1～0.2℃／W and the surface temperature is only 53℃ when applying 200W heat dissipation power to CPU, which has attained the demand of cooling CPU well.Key words: CPU; Heat pipe; Heat exchanger; Heat-transfer performance; Numerical simulation;1 引言随着计算机CPU集成度和性能的不断提高, CPU的能耗越来越大，表面热流密度急剧增加，这必然降低芯片的性能和寿命，也影响系统运行的可靠性［1］，因此对CPU冷却提出了更∗基金项目：国家自然科学基金资助项目(50276007和50576008) ；辽宁省自然科学基金资助项目（2001101058和20042156）高的要求。

高效冷却系统热管技术提高发动机散热效果在现代车辆工业中，发动机冷却是一个非常重要的问题。

由于发动机运行时会产生大量的热量，有效的散热系统对于维持发动机的正常运行至关重要。

在过去的几十年里，科学家和工程师们一直在不断改进发动机冷却技术，以提高散热效果和发动机性能。

热管技术是一种被广泛应用于高效冷却系统的技术之一，本文将重点探讨热管技术在提高发动机散热效果方面的应用。

1. 热管技术概述热管是一种利用液体在封闭空间内的自然循环现象来传递热量的设备。

它由内壁光滑的金属管道以及内部填充的工作流体组成。

当热源作用于热管的一侧时，该侧的工作流体会蒸发并通过管道自然向另一侧传递，然后在另一侧冷却并变成液体，通过重力或毛细作用力返回到热源一侧，循环往复。

由于热管具有高导热性、快速响应和无需外部能量输入等特点，因此被广泛应用于各种领域的热管理系统中。

2. 热管技术在汽车领域的应用在汽车领域，热管技术主要应用于汽车散热系统，特别是发动机冷却系统。

传统的发动机冷却系统主要依靠水泵循环冷却剂进行散热，但在高温和高负荷条件下，传统冷却系统的散热效果有限。

而热管技术的应用可以显著提高散热效果，将热量快速有效地传递到散热器上，从而降低发动机的温度。

3. 热管技术提高发动机散热效果的原理通过在发动机和散热器之间安装热管，可以利用热管的高导热性，快速将发动机产生的热量传递到散热器上。

相比传统的冷却系统，热管技术在散热过程中无需依赖于水泵和冷却剂流动，因此具有更高的散热效率和更迅速的响应速度。

此外，热管技术还可以有效地解决传统冷却系统中的温差不均和冷却剂流动受限等问题。

4. 热管技术的优势和挑战热管技术在提高发动机散热效果方面具有显著的优势。

首先，热管可以大幅度降低发动机的温度，提高发动机的工作效率和寿命。

其次，热管的结构简单紧凑，易于集成到现有的冷却系统中。

此外，热管的运行无需外部能量输入，能够减少动力损失。

然而，热管技术也存在一些挑战，例如热管的选择和设计需要根据具体的应用场景进行优化，而且热管的成本相对较高。
