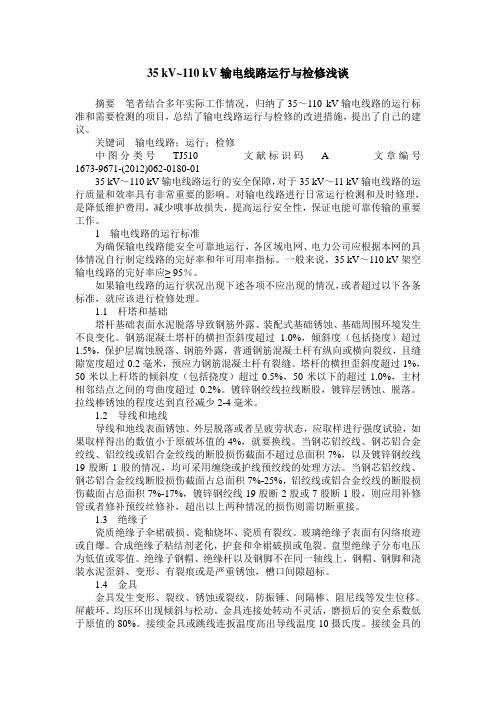

35 kV~110 kV输电线路运行与检修浅谈
35 kV~110 kV输电线路运行与检修浅谈摘要笔者结合多年实际工作情况，归纳了35～110 kV输电线路的运行标准和需要检测的项目，总结了输电线路运行与检修的改进措施，提出了自己的建议。
关键词输电线路；运行；检修中图分类号TJ510 文献标识码 A 文章编号1673-9671-(2012)062-0180-0135 kV～110 kV输电线路运行的安全保障，对于35 kV～11 kV输电线路的运行质量和效率具有非常重要的影响。
对输电线路进行日常运行检测和及时修理，是降低维护费用，减少哦事故损失，提高运行安全性，保证电能可靠传输的重要工作。
1 输电线路的运行标准为确保输电线路能安全可靠地运行，各区域电网、电力公司应根据本网的具体情况自行制定线路的完好率和年可用率指标。
一般来说，35 kV～110 kV架空输电线路的完好率应≥ 95％。
如果输电线路的运行状况出现下述各项不应出现的情况，或者超过以下各条标准，就应该进行检修处理。
1.1 杆塔和基础塔杆基础表面水泥脱落导致钢筋外露、装配式基础锈蚀、基础周围环境发生不良变化。
钢筋混凝土塔杆的横担歪斜度超过 1.0%，倾斜度（包括挠度）超过1.5%，保护层腐蚀脱落、钢筋外露，普通钢筋混凝土杆有纵向或横向裂纹，且缝隙宽度超过0.2毫米，预应力钢筋混凝土杆有裂缝。
塔杆的横担歪斜度超过1%，50米以上杆塔的倾斜度（包括挠度）超过0.5%，50米以下的超过1.0%，主材相邻结点之间的弯曲度超过0.2%。
镀锌钢绞线拉线断股，镀锌层锈蚀、脱落。
拉线棒锈蚀的程度达到直径减少2-4毫米。
1.2 导线和地线导线和地线表面锈蚀、外层脱落或者呈疲劳状态，应取样进行强度试验，如果取样得出的数值小于原破坏值的4%，就要换线。
当钢芯铝绞线、钢芯铝合金绞线、铝绞线或铝合金绞线的断股损伤截面不超过总面积7%，以及镀锌钢绞线19股断1股的情况，均可采用缠绕或护线预绞线的处理方法。
当钢芯铝绞线、钢芯铝合金绞线断股损伤截面占总面积7%-25%，铝绞线或铝合金绞线的断股损伤截面占总面积7%-17%，镀锌钢绞线19股断2股或7股断1股，则应用补修管或者修补预绞丝修补，超出以上两种情况的损伤则需切断重接。
35-110千伏及以上送变电工程启动及竣工验收规程
35-110千伏及以上送变电工程启动及竣工验收规程英文版Title: Commissioning and Completion Acceptance Regulations for Power Transmission and Transformation Projects at 35-110kV and AboveIntroduction:The commissioning and completion acceptance process for power transmission and transformation projects at 35-110kV and above is crucial to ensure the safe, efficient, and reliable operation of the electrical grid. This article outlines the regulations and procedures involved in this process, aiming to provide guidance and clarity for engineers, technicians, and other stakeholders involved.Commissioning Process:Pre-commissioning Preparation: This phase involves the inspection and testing of all equipment, systems, and components to ensure they are in good working condition andready for commissioning. This includes checking the integrity of insulation, mechanical components, and electrical connections.Commissioning Procedures: The commissioning process begins with the activation of the power transmission and transformation equipment. This involves gradually increasing the voltage and current levels to the equipment's rated values while monitoring its performance. The commissioning team must ensure that all equipment operates as designed and meets the specified performance criteria.Safety Checks: Safety is paramount during the commissioning process. The team must ensure that all safety measures are in place, including proper grounding, isolation of energized parts, and the use of protective equipment. Regular safety inspections and audits must be conducted to identify and mitigate any potential hazards.Completion Acceptance Process:Quality Assurance: Before the project can be considered complete, a thorough quality assurance process must beconducted. This involves inspecting and testing all aspects of the project to ensure they meet the specified standards and requirements. This includes checking the accuracy of electrical connections, the condition of equipment, and the overall performance of the system.Documentation and Records: It is crucial to maintain complete and accurate documentation throughout the completion acceptance process. This includes records of tests, inspections, and any modifications made to the project during this phase. These records provide valuable information for future maintenance and troubleshooting.Final Inspection and Approval: Once the quality assurance process is complete, a final inspection and approval must be conducted. This involves a thorough review of all project components and systems to ensure they meet the specified standards and are ready for operation. The approval process is typically conducted by a team of experts from various disciplines, including engineering, operations, and maintenance.Conclusion:The commissioning and completion acceptance regulations for power transmission and transformation projects at 35-110kV and above are designed to ensure the safe, efficient, and reliable operation of the electrical grid. By adhering to these regulations, engineers, technicians, and other stakeholders can ensure that these projects are completed to the highest standards, minimizing the risk of failures and maximizing the overall performance of the electrical grid.中文版标题：“35-110千伏及以上送变电工程启动及竣工验收规程”介绍：35-110千伏及以上送变电工程的启动及竣工验收过程对于确保电网安全、高效、可靠运行至关重要。
35kv线路技改施工方案
35kv线路技改施工方案一、前期准备工作在进行35KV线路技改施工之前，需要充分的前期准备工作，包括选址、设计规划、材料准备等。
1.选址根据线路技改需求，选择合适的施工位置。
该位置应考虑地形地势、交通便利度以及周边环境因素。
2.设计规划设计规划是35KV线路技改的关键环节。
在设计规划中，需要详细考虑线路布置、支柱、绝缘子等参数，并进行合适的计算和模拟。
3.材料准备根据设计规划，准备所需的施工材料，包括电线、电缆、绝缘子、支架等。
二、施工步骤1.现场勘测在施工前，进行详细的现场勘测工作。
勘测应包括线路路径、支柱位置、土质条件等。
2.基础施工根据设计规划，进行基础施工工作。
包括支柱的打桩、混凝土浇筑等。
3.电缆敷设根据地形地势和设计要求，进行电缆敷设。
确保电缆的安全性和可靠性。
4.设备安装根据设计规划，进行线路设备的安装工作。
包括绝缘子、支柱、导线等的安装。
5.接地系统建设可靠的接地系统是线路技改中的重要环节。
根据标准要求，进行接地系统的设计和施工。
6.绝缘处理绝缘处理是35KV线路技改中不可忽视的一环。
采用合适的绝缘材料和方法，确保线路的绝缘性能。
7.调试与验收完成施工后，进行线路的调试工作。
包括接线、电压测试、开关操作等。
通过验收合格后，方可投入正式运行。
三、安全措施1.安全防护在施工过程中，要加强安全防护意识，严格执行相关安全规定，佩戴防护用品，确保施工人员的人身安全。
2.用电安全在线路技改施工过程中，要严格按照电气安全规范进行用电操作，防止电击事故的发生。
3.施工环境施工现场要保持整洁，防止材料堆放不当导致的安全隐患。
并确保施工现场周边环境的安全性。
4.施工流程管理对施工流程进行严密管理，制定详细的施工计划，确保施工进度和质量的控制。
四、成本控制1.材料采购对材料采购进行认真审核与比较，选取性价比较高的材料，以降低成本。
2.工期管理合理安排工期，高效进行施工，缩短项目周期，减少人员和设备的成本支出。
电网改造技术导则
电力集团公司
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
4、总体要求 、 4.1 电网结构 4.1.1 电网改造应注重整体布局和网络结构的优先。 电网改造应注重整体布局和网络结构的优先。 4.1.2 66kV线路：达到环网布置（开环运行），或双 线路： 线路 达到环网布置（开环运行） 回路布置的目标。 回路布置的目标。 4.1.3 66kV变电所：新建变电所应采用综合自动化技 变电所： 变电所 应采用至少两条电源进线。 术；66kV应采用至少两条电源进线。 应采用至少两条电源进线 4.1.4 6kV线路：应实现联络方式，开环运行。 线路：应实现联络方式，开环运行。 线路
如何做好技术管理工作
----辽河油田公司供、 ----辽河油田公司供、配电网改造技术导则 辽河油田公司供
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
1、适用范围 、 本导则规定了辽河油田公司供、 本导则规定了辽河油田公司供、配电网改造的基本 技术要求。 技术要求。 本导则适用于辽河油田公司供、配电网改造的管理。 本导则适用于辽河油田公司供、配电网改造的管理。
电力集团公司
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
5、66kV线路 、 线路 5.1 改造原则应满足电网发展的需要，设计标准应适度 改造原则应满足电网发展的需要， 超前， 的运行需求。 超前，应满足 20a的运行需求。 的运行需求 5.2 路径 5.2.1 66kV线路走廊应符合 线路走廊应符合GB50061规定。 规定。 线路走廊应符合 规定 5.2.2 新建线路路径应对各方面情况综合分析，合理 新建线路路径应对各方面情况综合分析， 优化，按实际可能确定长度，在无特殊情况下， 优化，按实际可能确定长度，在无特殊情况下，线路 曲折系数控制在1.2以内 以内。 曲折系数控制在 以内。 5.2.3 线路档距应控制在 线路档距应控制在20m—200m之间，特殊情况 之间， 之间 经仔细研究后可超过200m，尽量减少杆塔数量。 经仔细研究后可超过 ，尽量减少杆塔数量。
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
4、总体要求 、 4.1 电网结构 4.1.1 电网改造应注重整体布局和网络结构的优先。 电网改造应注重整体布局和网络结构的优先。 4.1.2 66kV线路：达到环网布置（开环运行），或双 线路： 线路 达到环网布置（开环运行） 回路布置的目标。 回路布置的目标。 4.1.3 66kV变电所：新建变电所应采用综合自动化技 变电所： 变电所 应采用至少两条电源进线。 术；66kV应采用至少两条电源进线。 应采用至少两条电源进线 4.1.4 6kV线路：应实现联络方式，开环运行。 线路：应实现联络方式，开环运行。 线路
如何做好技术管理工作
----辽河油田公司供、 ----辽河油田公司供、配电网改造技术导则 辽河油田公司供
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
1、适用范围 、 本导则规定了辽河油田公司供、 本导则规定了辽河油田公司供、配电网改造的基本 技术要求。 技术要求。 本导则适用于辽河油田公司供、配电网改造的管理。 本导则适用于辽河油田公司供、配电网改造的管理。
电力集团公司
辽河油田公司供、 辽河油田公司供、配电网改造技术导则
5、66kV线路 、 线路 5.1 改造原则应满足电网发展的需要，设计标准应适度 改造原则应满足电网发展的需要， 超前， 的运行需求。 超前，应满足 20a的运行需求。 的运行需求 5.2 路径 5.2.1 66kV线路走廊应符合 线路走廊应符合GB50061规定。 规定。 线路走廊应符合 规定 5.2.2 新建线路路径应对各方面情况综合分析，合理 新建线路路径应对各方面情况综合分析， 优化，按实际可能确定长度，在无特殊情况下， 优化，按实际可能确定长度，在无特殊情况下，线路 曲折系数控制在1.2以内 以内。 曲折系数控制在 以内。 5.2.3 线路档距应控制在 线路档距应控制在20m—200m之间，特殊情况 之间， 之间 经仔细研究后可超过200m，尽量减少杆塔数量。 经仔细研究后可超过 ，尽量减少杆塔数量。
国网公司电缆线路状态检修导则091030
国网公司电缆线路状态检修导则091030编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（国网公司电缆线路状态检修导则091030）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为国网公司电缆线路状态检修导则091030的全部内容。
中华人民共和国国家电网公司发布 2009—××—××实施2009—××-××发布 电缆线路状态检修导则（送审稿）Q/GDW ××××－2009国家电网公司企业标准Q/GDW国网公司电缆线路状态检修导则091030目录前言…………………………………………………………………………………………………………………。
11 范围………………………………………………………………………………………………………………。
12 引用标准 (1)3 总则………………………………………………………………………………………………………………。
14 检修分类…………………………………………………………………………………………………………。
15 状态检修策略 (2)国网公司电缆线路状态检修导则091030前言依据国家电网公司管理要求，为规范有效开展设备状态检修工作，参考相关规程制订本标准。
对于开展状态检修的单位和设备，执行本规定.对于未开展状态检修的单位和设备,仍然执行原有的检修管理标准和相关规程、规定开展输变电设备检修工作。
本标准由国家电网公司生产部提出并负责解释。
本标准由国家电网公司科技部归口。
本标准主要起草单位:浙江省电力公司本标准参加起草单位:各网省公司本标准的主要起草人：本标准自发布之日起实施电缆线路状态检修导则1范围本标准适用于国家电网公司电压等级为10（6)～500kV的电缆线路设备，其它电压等级设备由各网省公司参照执行.2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
《国家电网公司电力系统电压质量和无功电压管理规定》
《国家电网公司电力系统电压质量和无功电压管理规定》编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《国家电网公司电力系统电压质量和无功电压管理规定》）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《国家电网公司电力系统电压质量和无功电压管理规定》的全部内容。
公司系统各区域电网公司、省(自治区、直辖市）电力公司，电科院、武高所，宜昌、常州、惠州超高压管理处：为适应厂网分开、电力体制改革不断深化的新形势，进一步加强国家电网公司系统电压质量和无功电力管理工作,提高电网的安全、稳定、经济运行水平，公司组织有关人员在广泛征求公司系统各单位意见的基础上,制定了《国家电网公司电力系统电压质量和无功电力管理规定》（以下简称《规定》，详见附件），现将《规定》印发给你们，请认真贯彻执行。
执行中遇到的问题，请及时向国家电网公司生产运营部反映.二○○四年四月二十一日附件：《国家电网公司电力系统电压质量和无功电压管理规定》国家电网公司电力系统电压质量和无功电压管理规定第一章总则第一条电压质量是电能质量的重要指标之一。
电力系统的无功补偿与无功平衡，是保证电压质量的基本条件，对保证电力系统的安全稳定与经济运行起着重要的作用.为保证国家电网公司系统电压质量，降低电网损耗，向用户提供电压质量合格的电能，根据国家有关法律法规和《电力系统安全稳定导则》、《电力系统电压和无功电力技术导则》及相关技术标准，特制订本规定。
第二条本规定适用于国家电网公司各级电网企业。
所属发电机组并网运行的发电企业、电力用户应遵守本规定。
第三条各电网有限公司、省(自治区、直辖市)电力公司可根据本规定结合本企业的具体情况制订实施细则。
中国南方电网有限责任公司35-110kV配电网项目可行性研究内容深度规定
附件：中国南方电网有限责任公司35～110kV 配电网项目可行性研究内容深度规定Q/CSG 中国南方电网有限责任公司企业标准 Q/CSG 115003-2011 ICS备案号： P2011 – 4 – 20 发布 2011 – 4 – 20实施中国南方电网有限责任公司 发 布目次前言 (2)引言 (3)1 适用范围 (4)2 规范性引用文件 (4)3 编制的基本要求 (5)4 内容及深度要求 (5)4.1工程概述 (5)4.2电力系统一次部分 (6)4.3电力系统二次部分 (9)4.4变电站站址选择 (12)4.5架空线路路径选择及工程设想 (15)4.6大跨越工程跨越点及路径选择 (17)4.7电缆线路路径选择及工程设想 (18)4.8海底电缆线路路径选择及工程设想 (20)4.9环境保护 (22)4.10项目的节能设计分析 (22)4.11抗灾减灾分析 (23)4.12资产全生命周期分析 (23)4.13投资估算及经济评价 (24)4.14结论及建议 (25)5 附件及附图 (25)5.1附件 (25)5.2附图 (25)附录A（规范性附录）电缆隧道专题报告的内容要求 (27)附录B（规范性附录） 35～110KV配电网项目可研阶段主要结论及指标表 (29)前言根据中国南方电网有限责任公司（以下简称“公司”）一体化管理工作推进的要求，公司组织五省（区）电网公司、有代表性的地市（州）供电局及设计单位规划计划专业技术人员起草本内容深度规定。
本规定的编写结合了各省（区）、地市（州）的实际情况，经过征求意见和三次会议集中讨论而形成。
本规定主要起草单位：公司计划发展部、广东电网公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、广州供电局、佛山供电局、南宁供电局、昆明供电局、贵阳供电局、凯里供电局、台江供电局、海口供电局。
本规定主要起草人：陈旭、邱朝明、戴志伟、曹华珍、张宁、李云芬、张群安、刘长春、罗竹平、陆冰雁、刘东升、郑星炯、刘先虎、廖小文、施坚、雷霖、陈守吉、吴振东、柯景发。
电网建设指导意见(35kV、110kV线路和中低压配网部分)
电网建设指导意见四、高压配电网（35kV、110kV）4.1网架结构4.1.1加强主干网架及联络线的建设与改造，提高电网整体输送能力和供电可靠性。
高压配电网应采取以220kV变电站为中心、分片供电的模式。
4.1.2在没有220kV及以上变电站的县域范围内，至少有两条110kV（35kV）线路作为主供电源为其供电。
4.1.3变电站的布局及网架结构应符合电网发展规划，满足用电负荷不断增长的需求。
4.1.4高压配电网的接线方式一般为放射式、环式及链式，县城电网宜采用环式或链式接线方式。
4.2高压线路4.2.1高压配电网线路宜采用架空线路。
4.2.2电力线路路径的选择应本着统筹规划、相互协调的原则，根据电力系统发展规划和布局、差异化规划设计的要求，综合考虑与城乡规划的衔接以及沿途地形地貌、地质、林木、障碍设施、交叉跨越、环境保护、交通条件、施工和运行等因素，进行方案的技术经济比较，保证线路安全可靠，经济合理。
具体要求如下：（1）电力线路路径的选择应能适应电力系统各电压等级的近远景电网发展规划和布局的要求，统筹规划，综合利用走廊资源，通过优化路径方案，提高电网建设、运行的经济性和可靠性。
（2）电力线路路径的选择应与城乡规划等地方规划相衔接，充分应用电力设施布局规划的成果，充分利用河流两岸、道路绿化带等通道条件。
电缆线路的路径应与城市总体规划相结合，可与各种管线及其他市政设施统一安排敷设，并应征得城市规划部门认可。
（3）线路路径的选择尽量靠近现有公路，在特殊地形、极端恶劣气象环境条件下重要输电通道宜采取差异化设计，适当提高重要线路防冰、防洪、防风等设防水平。
避开不良地质地带条件引起的倒塔事故，应避让可能引起杆塔倾斜、沉陷的矿场采空区及基础施工难度大、杆塔稳定性可能受威胁的地段；不能避让的线路，应进行稳定性评估，并根据评估结果采取地基处理（如灌浆）、合理的杆塔和基础型式（如大板基础）、加长地脚螺栓等预防塌陷措施；，合理选择交叉跨越点，避免大档距、大高差，以方便施工、运行，提高线路建设的经济性及其运行的安全可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV、110kV电力电缆线路新建、技术改造及检修技术导则目录1 使用范围 (1)2 规范性引用文件 (1)3 术语和定义 (3)4 总体技术原则 (5)4.1 新建 (5)4.2 技术改造 (7)4.3 检修 (7)5 一般技术原则 (8)5.1 电缆安装 (8)5.2 防火与阻燃 (9)5.3 验收及试验 (10)5.4 技术改造重点 (10)5.5 状态评价与检修 (11)5.6 故障排查 (14)6 设备配置标准及选型原则 (15)6.1 导体 (15)6.2 绝缘 (16)6.3 屏蔽 (17)6.4 附件及附属设备 (17)6.5 电缆通道 (19)7 附则......................................................................... 错误!未定义书签。
1 使用范围本导则规定了额定电压为35kV及110kV的电力电缆线路（以下简称“电缆线路”）新建、技术改造及检修工作的原则。
这些要求适用于电网系统于通常安装和运行条件下使用的35kV 及110kV电缆线路，但不适用于特殊条件下使用的电缆及其附件，如水底电缆等。
对于特殊情况，可根据实际条件对本导则进行合理修改后使用。
2 规范性引用文件下列标准或文件中所包含的条文，通过本导则的引用而构成本导则中的条文。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本导则。
GB/T 2900.10—2001 电工术语电缆GB/T 11017.1－2002 额定电压110kV交联聚乙烯绝缘电力电缆及其附件试验方法和要求GB/T 11017.2—2002 额定电压110kV交联聚乙烯绝缘电力电缆及其附件额定电压110kV交联聚乙烯绝缘电力电缆GB/T 11017.3—2002 额定电压110kV交联聚乙烯绝缘电力电缆及其附件额定电压110kV交联聚乙烯绝缘电力电缆附件GB 12706.1—91 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆一般规定GB 12706.3—91 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆交联聚乙烯绝缘电力电缆GB/T 12706.3—2008 额定电压1kV到35kV挤包绝缘电力电缆及附件额定电压35kV电缆GB/T 12706.4—2008 额定电压1kV到35kV挤包绝缘电力电缆及附件额定电压6~35kV电力电缆附件试验要求JB/T 8144—1995 额定电压26/35kV及以下电力电缆附件基本技术要求JB/T 7829—1995 额定电压26/35kV及以下电力电缆户内型、户外型热收缩式终端JB/T 8503.2—1996 额定电压26/35kV及以下塑料绝缘电力电缆直通型预制件装配式接头GB 11033.1—89 额定电压26/35kV及以下电力电缆附件基本技术要求总则GB 11033.2—89 额定电压26/35kV及以下电力电缆附件基本技术要求电缆终端头GB 11033.3—89 额定电压26/35kV及以下电力电缆附件基本技术要求电缆接头DLT 413—2006 额定电压35kV及以下电力电缆热缩式附件技术条件GB/T 2952.1—2008 电缆外护层总则GB/T 2952.2—2008 电缆外护层金属套电缆外护层GB/T 2952.3—2008 电缆外护层非金属套电缆通用外护层JB/T 8996—1999 高压电缆选择导则DL 401—91 高压电缆选用导则GB/T 14315—2008 电力电缆导体用压接型铜、铝接线端子和连接管GB 50168—2006 电气装置安装工程电缆线路施工及验收规范DL/T 5161.5—2002 电气装置安装工程质量检验及评定规程电缆线路施工质量检验GB 50217—2007 电力工程电缆设计规范GB/T 19666—2005 阻燃和耐火电线电缆通则DL/T 5221—2005 城市电力电缆线路设计技术规定DL/T 5405—2008 城市电力电缆线路初步设计内容深度规程DLGJ 154—2000 电缆防火措施设计和施工验收标准GB/T 3956—1997 电缆的导体国家电网公司《电缆敷设典型设计技术导则（修订版）》国家电网公司《输变电设备状态检修管理规定》国家电网公司《输变电设备路状态检修试验规程》国家电网公司《技术改造工作管理办法（试行）》3 术语和定义下列术语和定义适用于本技术导则。
3.1 电缆设备：指由电缆本体、附件及附属设施所组成的整个设备。
其中附属设施主要包括电缆隧道、电缆竖井、排管、工井、交叉互联系统等。
3.2 电缆本体：指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分，通常称为电缆。
它包括一根（或多根）绝缘线芯、各自的包覆层、缆芯保护层和外保护层。
注：有时电缆也泛指电缆线路，即由电缆本体和安装好的附件所组成的电缆系统。
3.3 回流线（辅助接地线）：配置平行于高压单芯电缆线路、具有两端接地使感应电流形成回路的导线。
3.4 夹层（电缆汇接室）：控制室楼层下能容纳众多电缆汇接，便于安装活动的大厅式电缆构筑物。
3.5 电缆附件：终端、接头、交叉互联箱、接地箱、护层保护器等电缆线路的组成部件的统称。
3.6 电缆终端：安装在电缆末端，以保证电缆与该系统其他部分的电气连接，并保持绝缘直至连接点的装置。
3.7 电缆接头：连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使两根电缆形成连续电路的装置。
3.8 交叉互联：相邻单元段电缆的金属屏蔽层交叉连接，使每个金属屏蔽层的连续回路依次包围三相导体的一种特殊互联方式。
3.9 技术改造：利用国内外成熟、适用的先进技术、设备、工艺、材料等，对现有设计标准低、落后的电力电缆线路和附属设施进行的完善、配套或整体更新改造。
3.10 老旧电缆设备：一般指运行年限达20年及以上、设备健康水平下降且已经明显不符合技术要求并影响安全运行的电缆设备。
3.11 检修：电缆设备出现故障后，对电缆设备进行的检查与修理工作，以恢复电缆设备各项性能，使之达到正常运行要求。
3.12 状态检修：实时或周期性地利用测量仪器（工具）、检测装置对电缆设备运行状况进行状态量采集和测量，依据状态量实施的检修工作。
4 总体技术原则4.1 新建城市道路建设与改造中，涉及城市电网新建与改造，城市主要干道、景观道路（游览区和绿化区）、中央商务区、市内旅游区和核心风景区，以及无架空线路走廊且电力负荷和用户相对稳定、负荷密度较高的繁华街道或人口密集区、高层建筑密集区等区域可以使用电力电缆；电网需跨越城市主要干道（包括景观道路）和一般主次干道以及高速公路、铁路的位置均宜采用电力电缆线路。
电力电缆线路建设宜考虑到工程建成后5～10年发展规划，应遵循以下基本原则。
4.1.1 电缆线路路径选择应与城市总体规划相结合，应与各种市政管线和其他市政设施统一安排，且应征得城市规划部门认可。
宜避开将要挖掘施工的地方和特殊障碍物，应尽量避免电缆有遭受机械外力、过热、腐蚀等危害的可能。
4.1.2 施工中的安全技术措施，应符合国家电网公司《电力安全工作规程》及现行有关安全标准和产品技术文件的规定。
对于重要的施工项目或关键工作，必须事先制定有针对性的安全技术措施。
4.1.3 单电源用户必须采用双电缆供电，双电源及以上用户每路电源可以采用单电缆。
重要双电源用户推荐一路采用单缆，另一路采用双缆。
甲类重要用户双电源最好来自于不同变电站，其电缆不得同沟直埋敷设，必须同沟时需采用外加钢筋混凝土包封的排管敷设或采取其它可靠的保护措施。
4.1.4 电缆敷设路径应综合考虑路径长度、施工、运行和维修方便等因素，统筹兼顾，做到经济合理，安全适用。
在满足安全要求的前提下，使电缆线路较短。
4.1.5 供敷设电缆用的土建设施宜按电网远景规划并预留适当裕度一次建成。
4.1.6 供敷设电缆用的地下设施不应平行设于其他管线的正上方或正下方。
4.1.7 电力电缆相互之间允许最小间距及电力电缆与其他管线、构筑物基础等最小允许间距应符合DL/T 5221—2005《城市电力电缆线路设计技术规定》相关要求，如局部地段不符合规定者，应采取必要的保护措施。
4.1.8 电缆跨越河流在不影响桥梁结构或隧道结构前提下，应优先考虑利用城市交通桥梁或交通隧道敷设，并征得桥梁或隧道设计和管理部门认可。
4.1.9 在电缆敷设路径附近如无交通桥梁或交通隧道可利用者，则宜考虑采用非开挖技术敷设或建设电缆专用桥、专用隧道等。
4.2 技术改造按照科学、全面、协调、可持续发展的要求，电力电缆线路技术改造应遵循以下基本原则。
4.2.1 电缆线路技术改造项目应贯彻执行国家、行业及国家电网公司有关技术改造的方针政策、法律法规、标准、规程、制度等，遵循公司统一的技术改造路线和政策，明确设备发展方向。
4.2.2 电缆设备技术改造前应对电缆设备进行状态评估（如老旧年限、雷击故障次数等），进行项目必要性、可行性和技术经济分析，确定技术改造方案，预测技术改造的效果。
4.2.3 电缆线路改造应遵循因地制宜原则，各单位和部门应根据整体线路结构，结合本地区特点，制订符合实际的电力电缆线路技术改造发展规划，要具有针对性和实效性。
4.2.4 电缆线路技术改造项目中，在设计合理条件下，应积极推广新技术、新设备、新材料和新工艺的应用。
4.2.5 电缆线路技术改造工程应不影响线路附近其他设施正常运行，如无法避免时，应征得该设施管理部门同意后方可继续施工。
4.2.6 技术改造被更换电缆设备和材料的处置，应遵循“先利用，后处置”原则，技术淘汰设备、故障设备已无修复利用价值、设备使用年限已经超过或接近设计年限的，可按照财务相关原则予以报废。
4.3 检修4.3.1 电缆线路投入运行后，为保持电缆设备运行状态良好，应对运行中的电缆线路进行巡视与检查，发现异常后应及时修理以确保电缆线路安全可靠运行。
4.3.2 电缆线路要进行定期巡视，巡视内容包括电缆路径路面、电缆位置、电缆接头、电缆构件、通风、排水、照明设施等。
4.3.3 电力电缆设备检修按照先进行一般项目检修，再根据各自设备特点进行特殊项目检修的程序进行。
4.3.4 电缆线路检修应遵循“应修必修，修必修好”的原则，依据电力电缆状态评价的结果，考虑电缆风险因素，动态制定电力电缆的检修计划，合理安排电缆线路检修的计划和内容。
4.3.5 必须严格按检修工作内容、检修周期和检修要求进行检修。
5 一般技术原则5.1 电缆安装5.1.1 电缆设备及其附属设施的安装应严格按照设计内容进行，电缆型号、规格应符合设计规定。
