018钢筋原位取样及补强方案

莆田高新技术面板项目南林安置区工程钢筋原位取样及补强专项施工方案编制：审核：审批：中海工程建设总局2017年4月施工组织设计（施工方案）报审表目录一、编制依据 (1)二、工程概况 (1)三、钢筋构造设计要求 (3)四、钢筋接头设计要求 (5)五、取样规则 (6)六、取样部位 (6)七、补强措施 (6)八、质量要求 (7)九、隐蔽验收 (7)一、编制依据1、由福建省建筑设计研究院设计的本工程的全套施工图纸；2、国家现行和福建省、莆田市有关的规范、标准、图集和法规等文件；主要有：（1）《建筑工程施工质量验收统一标准》GB50300-2013（2）《混凝土结构工程施工规范》GB50666-2011（3）《混凝土结构工程施工质量验收规范》GB50204-2015（4）《砌体结构工程施工质量验收规范》GB50203-2011（5）《钢筋焊接及验收规范》 JGJ18-2012（6）《钢筋机械连接通用技术规程》JGJ107-2010（7）《冷轧带肋钢筋混凝土结构技术规程》JGJ95-2010（8）16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》(现浇混凝土框架、剪力墙、梁、板)（9）16G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》(现浇混凝土板式楼梯)（10）16G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏型基础及桩基承台）3、本工程的施工组织设计。

二、工程概况莆田高新技术面板项目南林安置区工程位于莆田市涵江区国欢镇南林村，场地北侧为规划三路（未建），南侧为涵城路（未建），西侧为工业街（先建），东侧为场地二期用地，交通较为方便。

莆田高新技术面板项目南林安置区工程由福建省莆田市涵江区交通建设投资有限公司开发建设，福建岩土工程勘察研究院勘察，福建省建筑设计研究院设计，九江市建设监理有限公司监理，中海工程建设总局施工总承包。

莆田高新技术面板项目南林安置区工程共由2栋28层住宅楼（1#、7#楼）、4幢32层住宅（2#、3#、5#、6#楼）、2幢3层社区活动中心（A#、B#楼）、6幢2层沿街工具间（1S#、2S#、3S#、5S#、6S#、7S#楼）以及一个一层地下室组成。

总用地面积48978.704m2，其中城市绿化带用地面积4824.52m2，实际建筑用地面积44154.184 m2，总建筑面积195341.59m2，其中地上住宅建筑面积139918.36m2，社区服务配套A、B栋建筑面积10088.8m2，工具间建筑面积7034.34m2，地下室总建筑面积38246m2。

各建筑功能布局为：1#楼一层设置工具间、高压环网室、变电室及住宅门厅，二层以上均为住宅。

2#楼一层设置工具间、架空非机动车停车场、消控中心及住宅门厅，二层以上均为住宅。

3#、5#楼一层设置工具间、架空非机动停车场、高压环网室、变电室及住宅门厅，二层物业配套用房及工具间，三层以上均为住宅；6#楼一层设置架空非机动车停车场、通信机房及住宅门厅，二层以上均为住宅；7#楼一层设置工具间、架空非机动车停车场、高压开闭所及住宅门厅，二层物业配套用房及工具间，三层以上均为住宅；北大门和东大门一层设置门卫；A#、B#楼一层为活动展示区、活动用房、设备用房、咖啡厅等，二层、三层为活动展示区、舞蹈室、形体室、管理办公等。

地下室为地下机动车库及非机动车车库，部分为设备用房，耐火等级为一级。

1#、2#、3#、5#、6#、7#楼为一类高层住宅，框架剪力墙结构，耐火等级一级；北大门和东大门为单层建筑，框架结构，耐火等级二级；1S#、2S#、3S#、5S#、6S#、7S#、A#、B#楼为多层建筑，框架结构，耐火等级二级；地下室为Ⅰ类汽车库，耐火等级为一级。

按7度抗震设防，建筑合理使用年限为50年。

各单体建筑主要经济技术指标如下表所示：1#楼地下一层层高6.80m，1层层高4.50m，2层层高3.20m，3层～屋面层层高3.00m （其中28层层高为3.20m），建筑最大高度91.90m。

2#楼地下一层层高6.80m，1层层高5.10m，2层～屋面层层高3.00m（其中32层层高为3.20m），建筑最大高度103.70m。

3#楼地下一层层高6.80m，1层层高4.50m，2层层高3.20m，3层～屋面层层高3.00m （其中32层层高为3.20m），建筑最大高度103.90m。

5#楼地下一层层高5.30m，1层层高4.50m，2层层高3.20m，3层～屋面层层高3.00m （其中32层层高为3.20m），建筑最大高度103.90m。

6#楼地下一层层高5.30m，1层层高5.10m，2层～屋面层层高3.00m（其中32层层高为3.20m），建筑最大高度103.70m。

7#楼地下一层层高5.30m，1层层高4.50m，2层层高3.20m，3层～屋面层层高3.00m （其中28层层高为3.20m），建筑最大高度91.90m。

1S#楼一层层高5.20m，二层层高3.90m，建筑最大高度8.50m。

2S#、3S#楼地下一层层高6.10m，一层层高4.50m，二层层高3.90m，建筑最大高度8.50m。

5S#楼地下一层层高3.50m，一层层高5.00m，二层层高3.90m，建筑最大高度8.50m。

6S#、7S#楼地下一层层高4.60m，一层层高4.50m，二层层高3.90m，建筑最大高度8.50m。

A#、B#楼地下一层层高6.40m，一层～三层层高4.50m，屋面层层高3.60m，建筑最大高度17.10m。

三、钢筋构造设计要求本工程采用HPB300级（Ⅰ级）钢筋(fy=270N/mm2)、HRB335级（Ⅱ级）钢筋(fy=300N/mm2)、HRB400级（Ⅲ级）钢筋(fy=360N/mm2)。

钢筋混凝土结构及预应力混凝土结构所用钢筋、钢丝、钢铰线应符合《混凝土结构工程施工质量验收规范》GB50204-2015及国家有关其它规范；抗震等级为一、二、三级的框架和斜撑构件（含框架梁、框架柱、框支梁、框支柱、板柱-抗震墙的柱、伸臂桁架的斜撑、梯段等）,其纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，钢筋的屈服强度实测值与强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%，即为验收规范要求的抗震钢筋，钢筋级别符号后带"E"。

钢筋的强度标准值应具有不小于95%的保证率。

受力预埋件的锚筋应采用HPB300级、HRB335级或HRB400级钢筋，严禁采用冷加工钢筋。

吊环应采用HPB300级钢筋制作，严禁使用冷加工钢筋；吊环埋入混凝土的深度应≥30d，并应焊接或绑扎在钢筋骨架上。

严禁采用改制钢材；施工中任何钢筋的替换均应经设计单位同意后方可替换。

纵向受拉钢筋的基本锚固长度lab =α(fy/ft)d、锚固长度la=ζalab和抗震锚固长度l aE =laζaE，详结构设计总说明（一）表4.2-1（图号01）。

纵向受拉钢筋绑扎搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计，且不应小于300mm。

纵向受拉钢筋的搭接长度l1=ζla1，纵向受拉钢筋的抗震搭接长度l1E=ζlaE。

纵向受压钢筋，当采用搭接连接时，其受压搭接长度不应小于纵向受拉钢筋搭接长度的0.70倍，且在任何情况下不应小于200mm。

轴心受拉及小偏心受拉杆件(如桁架和拱的拉杆)的纵向受力钢筋不得采用绑扎搭接接头。

当受拉钢筋的直径d＞28mm及受压钢筋的直径d＞32mm时,不应采用绑扎搭接接头。

同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

钢筋绑扎搭接接头连接区段的长度为1.3倍搭接长度,即1.3l1E，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。

位于同一连接区段内的受拉钢筋搭接接头面积百分率：对梁类、板类及墙类构件≤25%；对柱类构件≤50%。

在纵向受力钢筋搭接接头范围内应配置箍筋,其直径不应小于搭接钢筋较大直径的0.25倍。

当钢筋受拉时,箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm；当钢筋受压时,箍筋间距不应大于搭接钢筋较小直径的10倍,且不应大于200mm。

当受压钢筋直径d＞25mm时,尚应在搭接接头两个端面外100mm范围内各设置两个箍筋。

纵向受力钢筋机械连接接头宜相互错开。

钢筋机械连接接头连接区段内的长度为35d(d 为纵向受力钢筋的较大直径), 凡接头中点位于该连接区段长度内的机械连接接头均属于同一连接区段。

当受力较大处设置机械连接接头时：位于同一连接区段内的受拉钢筋接头面积百分率≤50% (见图3c), 纵向受压钢筋的接头面积百分率可不受限制。

机械连接的接头性能应符合《钢筋机械连接通用技术规程》JGJ107-2010的Ⅱ级接头性能；机械连接优先采用钢筋直螺纹套筒接头；本工程d≥22的钢筋宜采用直螺纹套筒接头。

纵向受力钢筋的焊接接头应相互错开。

钢筋焊接接头连接区段的长度为35d(d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的焊接接头均属于同一连接区段。

位于同一连接区段内的受力钢筋的焊接接头面积百分率对纵向受拉钢筋接头≤50%,纵向受压钢筋的接头面积百分率可不受限制。

连续闪光焊所能焊接的钢筋上限直径,应根据下表焊机容量,钢筋级别等具体情况而定。

焊接质量应满足《钢筋焊接及验收规程》JGJ18-2012。

且不应小于钢筋的公称直径,设计使用年限为100年的混凝土结构，最外层钢筋的保护层厚度且不应小于下表数值的1.4倍。

且不应小于40mm；②机械连接接头连接件的混凝土保护层厚度宜满足上表要求。

钢板和型钢采用Q235等级B(C,D)的碳素结构钢、Q345等级B(C,D,E)的低合金高强度结构钢。

所有外露铁件均应除锈涂红丹两道，刷防锈漆两度(颜色另定)。

焊条：电弧焊所采用的焊条，其性能应符合现行国家标准<碳钢焊条>GB5117或<低合金钢焊条>GB5118的规定，其型号可按下表选用且应满足《钢筋焊接及验收规程》JGJ18-2012的要求。

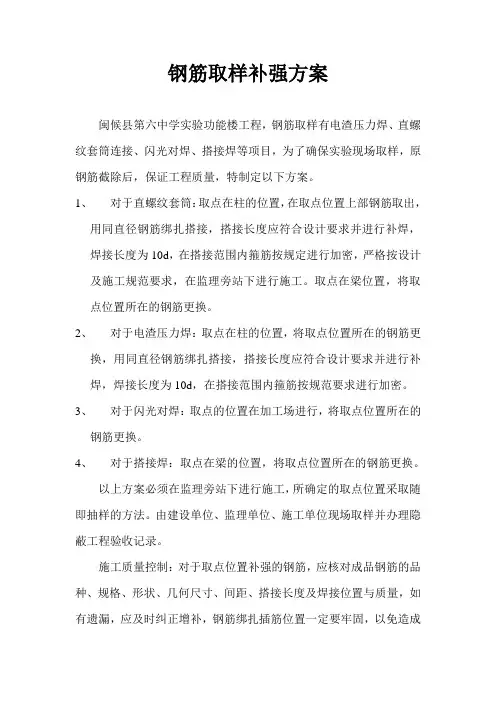

钢筋电弧焊焊条型号四、钢筋接头设计要求本工程的钢筋接头形式如下：五、取样规则（1）电渣压力焊以同一台班，同一焊工完成的300个同牌号、同直径的钢筋焊接接头作为一批，当同一台班内焊接的接头数量较少时，可在一周内累计，若累计仍不足300个接头，则亦按一批。

（2）直螺纹套筒连接以同一施工条件下采取同一批材料的同等级、同型式、同规格不超过500个接头一批，当现场检验连续10个验收批抽样合格率为100％，验收批的数量可为1000个接头（现场安装同一楼层不足500个或1000个接头时仍按一批）。
