混凝土中钢筋检测
- 格式:ppt
- 大小:1.45 MB
- 文档页数:29
混凝土中钢筋检测混凝土中钢筋检测一、引言混凝土中钢筋检测是建造工程及相关领域中一个重要的质量控制环节。
通过对混凝土结构中的钢筋进行检测,可以判断钢筋的质量和正确性,确保混凝土结构的安全性和稳定性。
本旨在提供关于混凝土中钢筋检测的详细指南,包括检测方法、检测设备、检测步骤等内容。
二、检测方法1. 目视检测目视检测是最常用的混凝土中钢筋检测方法之一。
在目视检测中,检测人员通过目视观察混凝土表面的凹凸、裂缝等情况来判断钢筋的存在和状况。
2. 手工检测手工检测是一种辅助的混凝土中钢筋检测方法。
通过用手触摸混凝土表面,检测人员可以感受到混凝土中的钢筋和混凝土之间的间隔和连接情况。
3. 超声波检测超声波检测是一种非破坏性的混凝土中钢筋检测方法。
通过发射超声波脉冲并测量其传播时间和强度,可以确定混凝土中钢筋的存在和位置。
三、检测设备1. 手持金属探测器手持金属探测器是一种常用的混凝土中钢筋检测设备。
通过感应电磁场的变化,可以快速准确地检测到混凝土中的钢筋。
2. 超声波检测仪超声波检测仪是用于超声波检测的专用设备。
它包含了发射和接收超声波信号的探头,以及用于测量和分析信号的电子部件。
3. 图象检测仪图象检测仪是一种使用光学技术对混凝土结构进行检测的设备。
它可以拍摄混凝土表面的图象,并通过图象处理技术来判断钢筋的存在和位置。
四、检测步骤1. 准备工作进行混凝土中钢筋检测前,需要对检测设备进行校准和准备工作。
确保设备的正常运行和准确度。
2. 检测区域划分将待检测的混凝土结构划分为若干个区域,并为每一个区域标记编号,以便后续管理和维护。
3. 开始检测使用适当的检测方法和设备对混凝土中的钢筋进行检测。
根据实际情况,可以使用单一的检测方法,也可以结合多种方法进行检测。
4. 检测结果记录将每一个区域的检测结果记录下来,包括钢筋的存在与否、位置、直径等信息。
确保记录的准确性和完整性。
5. 检测报告编制根据检测结果,编制混凝土中钢筋检测报告,并将其提交相关人员和部门。
混凝土中钢筋检测技术规程一、前言混凝土结构建筑物是现代建筑的主要结构形式之一,而钢筋则是混凝土结构中的重要骨架材料。
因此,对混凝土中的钢筋进行检测,是保证混凝土结构安全性的必要手段之一。
本文将详细介绍混凝土中钢筋检测技术规程。
二、混凝土中钢筋检测的意义混凝土结构中的钢筋是混凝土结构的主要骨架材料,其质量的好坏直接影响着混凝土结构的安全性和使用寿命。
因此,在混凝土结构建造过程中,对钢筋的质量进行检测,可以及时发现和排除问题,保证混凝土结构的安全性和耐久性。
三、混凝土中钢筋的检测方法1. 目视检测法目视检测法是最简单、最直接的一种检测方法。
通过目视观察混凝土表面的钢筋,判断其是否存在裂纹、锈蚀、变形等问题。
该方法适用于钢筋表面较为容易检测的情况。
2. 手敲检测法手敲检测法是利用敲击钢筋表面的声音特征,判断其质量的一种方法。
敲击时,应注意敲击点、力度、频率等因素,以获取准确的声音特征。
该方法适用于钢筋表面不易观察的情况。
3. 磁粉检测法磁粉检测法是一种非破坏性检测方法,通过在钢筋表面涂覆磁粉,利用磁场的作用,观察磁粉的分布情况,判断钢筋表面是否存在裂纹、缺陷等问题。
该方法适用于钢筋表面不易观察的情况。
4. 超声波检测法超声波检测法是一种利用超声波传递和反射特性,判断钢筋内部质量的方法。
该方法适用于检测钢筋的内部缺陷、裂纹等问题。
5. X射线检测法X射线检测法是一种利用X射线透过钢筋,观察其内部结构的方法。
该方法适用于检测钢筋的内部缺陷、腐蚀等问题。
四、混凝土中钢筋检测的标准1. GB50191-2016《混凝土结构工程验收规范》该标准规定了混凝土结构工程验收的一般要求、工程质量验收标准、验收文件的编制等内容。
其中,对混凝土中钢筋的验收标准进行了详细说明,包括钢筋的规格、数量、质量等方面。
2. GB/T 228.1-2010《金属材料拉伸试验第1部分:室温试验方法》该标准规定了金属材料拉伸试验的室温试验方法,包括试样的制备、试验机的选择、试验条件的确定等方面。

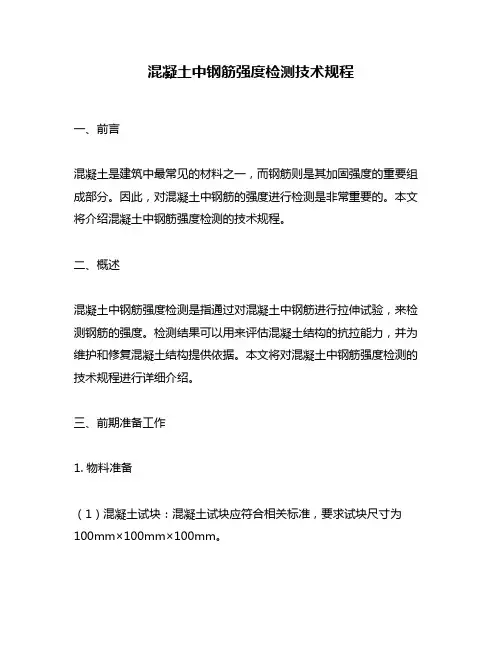

混凝土中钢筋强度检测技术规程一、前言混凝土是建筑中最常见的材料之一,而钢筋则是其加固强度的重要组成部分。
因此,对混凝土中钢筋的强度进行检测是非常重要的。
本文将介绍混凝土中钢筋强度检测的技术规程。
二、概述混凝土中钢筋强度检测是指通过对混凝土中钢筋进行拉伸试验,来检测钢筋的强度。
检测结果可以用来评估混凝土结构的抗拉能力,并为维护和修复混凝土结构提供依据。
本文将对混凝土中钢筋强度检测的技术规程进行详细介绍。
三、前期准备工作1. 物料准备(1)混凝土试块:混凝土试块应符合相关标准,要求试块尺寸为100mm×100mm×100mm。
(2)钢筋:钢筋应符合相关标准,要求长度不小于600mm,直径为6mm至25mm之间。
(3)标准样品:可选用标准样品进行检测,标准样品应符合相关标准。
2. 试验设备准备(1)万能试验机:万能试验机应符合相关标准,要求试验能力不小于20kN。
(2)电子测力计:电子测力计应符合相关标准,要求精度不小于0.1N。
(3)计算机:计算机应具备数据处理和存储功能,可用于计算和处理试验数据。
(4)测量工具:测量工具包括卡尺、刻度尺、直尺等。
四、试验流程1. 样品制备(1)混凝土试块制备:按照相关标准,制备符合要求的混凝土试块。
试块应养护至28天以上。
(2)钢筋制备:按照相关标准,制备符合要求的钢筋。
钢筋应清洁、无锈蚀和损伤。
2. 试验操作(1)试验前准备:将制备好的试块和钢筋取出,并进行编号和记录。
将钢筋固定在试块上,固定方式应符合相关标准。
(2)试验操作:将试块放入万能试验机中,按照相关标准进行试验。
试验速度应符合相关标准。
(3)数据处理:将试验数据输入计算机,进行数据处理。
计算应包括钢筋的屈服强度、抗拉强度、断裂强度等参数。
3. 结果分析(1)钢筋屈服强度:应按照相关标准计算出钢筋的屈服强度。
(2)钢筋抗拉强度:应按照相关标准计算出钢筋的抗拉强度。
(3)钢筋断裂强度:应按照相关标准计算出钢筋的断裂强度。

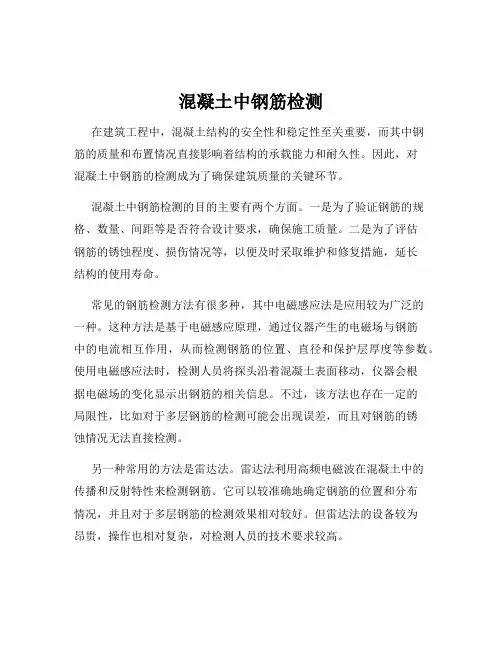

混凝土中钢筋检测在建筑工程中,混凝土结构的安全性和稳定性至关重要,而其中钢筋的质量和布置情况直接影响着结构的承载能力和耐久性。
因此,对混凝土中钢筋的检测成为了确保建筑质量的关键环节。
混凝土中钢筋检测的目的主要有两个方面。
一是为了验证钢筋的规格、数量、间距等是否符合设计要求,确保施工质量。
二是为了评估钢筋的锈蚀程度、损伤情况等,以便及时采取维护和修复措施,延长结构的使用寿命。
常见的钢筋检测方法有很多种,其中电磁感应法是应用较为广泛的一种。
这种方法是基于电磁感应原理,通过仪器产生的电磁场与钢筋中的电流相互作用,从而检测钢筋的位置、直径和保护层厚度等参数。
使用电磁感应法时,检测人员将探头沿着混凝土表面移动,仪器会根据电磁场的变化显示出钢筋的相关信息。
不过,该方法也存在一定的局限性,比如对于多层钢筋的检测可能会出现误差,而且对钢筋的锈蚀情况无法直接检测。
另一种常用的方法是雷达法。
雷达法利用高频电磁波在混凝土中的传播和反射特性来检测钢筋。
它可以较准确地确定钢筋的位置和分布情况,并且对于多层钢筋的检测效果相对较好。
但雷达法的设备较为昂贵,操作也相对复杂,对检测人员的技术要求较高。
除了上述两种方法,还有超声波法。
超声波在遇到钢筋等障碍物时会发生反射和折射,通过分析超声波的传播时间和波形变化,可以了解钢筋的位置、直径和缺陷情况。
然而,超声波法对于钢筋的保护层厚度检测精度相对较低。
在进行钢筋检测前,需要做好充分的准备工作。
首先,要收集相关的设计图纸和施工资料,了解钢筋的设计规格、布置方式等信息。
其次,对检测区域的混凝土表面进行清理,去除浮浆、油污等杂物,以保证检测的准确性。
同时,还需要选择合适的检测仪器,并对仪器进行校准和调试。
在检测过程中,检测点的布置是非常关键的。
检测点应具有代表性,能够反映出整个检测区域钢筋的情况。
对于梁、柱等构件,一般在两端和中部布置检测点;对于板类构件,则应按照网格状进行布置。
检测时,要保证探头与混凝土表面接触良好,并按照规定的速度匀速移动。

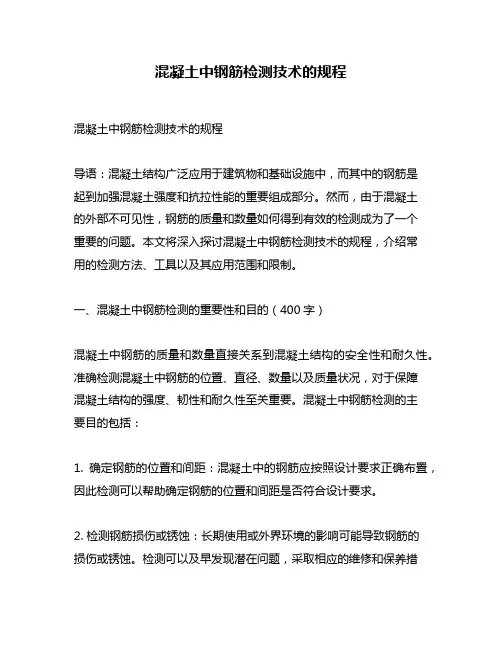

混凝土中钢筋检测技术的规程混凝土中钢筋检测技术的规程导语:混凝土结构广泛应用于建筑物和基础设施中,而其中的钢筋是起到加强混凝土强度和抗拉性能的重要组成部分。
然而,由于混凝土的外部不可见性,钢筋的质量和数量如何得到有效的检测成为了一个重要的问题。
本文将深入探讨混凝土中钢筋检测技术的规程,介绍常用的检测方法、工具以及其应用范围和限制。
一、混凝土中钢筋检测的重要性和目的(400字)混凝土中钢筋的质量和数量直接关系到混凝土结构的安全性和耐久性。
准确检测混凝土中钢筋的位置、直径、数量以及质量状况,对于保障混凝土结构的强度、韧性和耐久性至关重要。
混凝土中钢筋检测的主要目的包括:1. 确定钢筋的位置和间距:混凝土中的钢筋应按照设计要求正确布置,因此检测可以帮助确定钢筋的位置和间距是否符合设计要求。
2. 检测钢筋损伤或锈蚀:长期使用或外界环境的影响可能导致钢筋的损伤或锈蚀。
检测可以及早发现潜在问题,采取相应的维修和保养措施。
3. 确认钢筋的直径和数量:钢筋的直径和数量直接关系到混凝土结构的强度,通过检测可以确保钢筋的直径和数量与设计要求相符。
二、混凝土中钢筋检测的常用方法(800字)混凝土中钢筋的检测方法多种多样,根据具体的应用需求和实际情况选择合适的方法非常重要。
以下是常用的混凝土中钢筋检测方法:1. 钢筋电阻率法:该方法通过测量混凝土中钢筋和周围混凝土的电阻率差异来确定钢筋的位置和数量。
使用电阻率仪器,将电极插入混凝土中进行测量,根据测得的电阻率值计算钢筋的位置和数量。
该方法适用于测量较大体积、较深埋深的混凝土结构,适用于未覆盖薄层混凝土的情况。
2. 磁性检测法:该方法利用磁力感应原理,通过检测混凝土中钢筋的磁场变化来确定钢筋的位置和数量。
使用一种称为磁通计的仪器,将探测器放置在混凝土表面,并靠近钢筋区域,根据磁场变化来定位钢筋。
磁性检测法适用于测量较浅埋深的混凝土结构,但对于较厚的混凝土覆盖层或混凝土表面有表面裂缝和腐蚀的情况下,可行性会受到限制。
混凝土中钢筋检测技术标准第一部分:检测原则混凝土中的钢筋检测主要根据钢筋的种类、强度和数量进行。
检测的目的是评估钢筋的质量和合格性,并确保混凝土结构的安全性。
第二部分:检测方法1.钢筋直径的检测:使用无损检测技术,如超声波、磁力、电磁感应等,精确测量钢筋的直径。
2.钢筋强度的检测:使用金相显微镜、拉力试验机等,进行拉力试验或金相分析,评估钢筋的强度。
3.钢筋表面缺陷的检测:使用目视检查、敲击声测、超声波测厚仪等,检测钢筋表面的缺陷、腐蚀、锈蚀等情况。
4.钢筋数量的检测:使用混凝土电阻法、超声波测厚仪、电子磁感应法等,检测混凝土中钢筋的数量和位置。
第三部分:检测要求1.钢筋直径的要求:钢筋直径应符合设计要求,并满足国家标准的规定。
2.钢筋强度的要求:钢筋的抗拉强度应符合设计要求,并满足国家标准的规定。
3.钢筋表面缺陷的要求:钢筋表面不应有裂纹、腐蚀、锈蚀等明显缺陷,不得影响钢筋与混凝土的粘结。
4.钢筋数量的要求:混凝土中的钢筋应符合设计要求,数量和位置准确无误。
第四部分:检测报告钢筋检测结果应记录在检测报告中,包括钢筋的直径、强度、表面缺陷、数量等信息。
同时,应标明检测的方法和仪器,以及检测的时间和地点等详细信息。
如果发现问题,应在检测报告中提出相关建议和处理意见。
第五部分:质量控制混凝土中的钢筋检测应建立质量控制体系,包括设备校准、操作规程、人员培训等方面的管理。
同时,应定期检查和维护设备,确保检测结果的准确性和可靠性。
总结:混凝土中钢筋检测技术标准对于保障混凝土结构质量和安全性起到了重要的作用。
通过对钢筋直径、强度、表面缺陷和数量等方面的检测,能够评估钢筋的质量和合格性,保证混凝土结构的稳定性和耐久性。
检测结果的准确、可靠和全面,有助于及时发现问题,并采取相应的措施进行修复和加固,确保混凝土结构的安全使用。

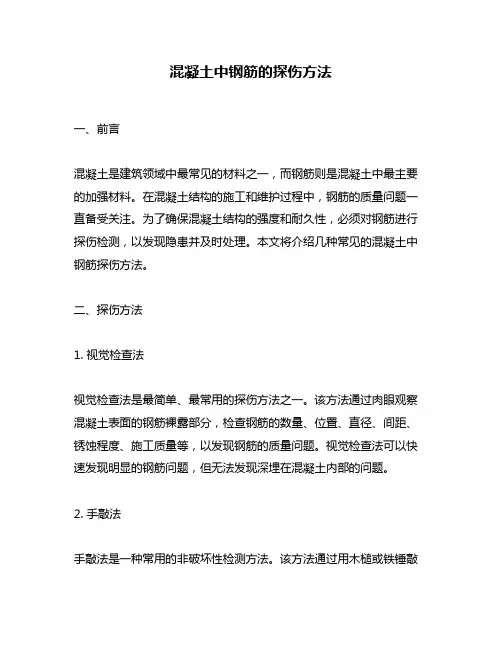

混凝土中钢筋的探伤方法一、前言混凝土是建筑领域中最常见的材料之一,而钢筋则是混凝土中最主要的加强材料。
在混凝土结构的施工和维护过程中,钢筋的质量问题一直备受关注。
为了确保混凝土结构的强度和耐久性,必须对钢筋进行探伤检测,以发现隐患并及时处理。
本文将介绍几种常见的混凝土中钢筋探伤方法。
二、探伤方法1. 视觉检查法视觉检查法是最简单、最常用的探伤方法之一。
该方法通过肉眼观察混凝土表面的钢筋裸露部分,检查钢筋的数量、位置、直径、间距、锈蚀程度、施工质量等,以发现钢筋的质量问题。
视觉检查法可以快速发现明显的钢筋问题,但无法发现深埋在混凝土内部的问题。
2. 手敲法手敲法是一种常用的非破坏性检测方法。
该方法通过用木槌或铁锤敲击混凝土表面,观察钢筋的声音和振动情况,以判断钢筋的位置、数量、直径和锈蚀程度等。
手敲法比视觉检查法更加灵敏,可以发现深埋在混凝土内部的钢筋问题。
但该方法对操作人员的经验要求较高,需要经过长期的实践和训练才能掌握。
3. 磁粉探伤法磁粉探伤法是一种利用磁性材料检测钢筋的方法。
该方法首先在混凝土表面涂覆磁性粉末,然后通过在钢筋周围施加磁场使其产生磁力线,观察磁性粉末的分布情况,以判断钢筋的位置、数量、直径、裂纹、锈蚀程度等。
磁粉探伤法可以发现深埋在混凝土内部的钢筋问题,并且对钢筋的探伤速度较快,但需要专业的仪器和技术人员才能进行。
4. 超声波探伤法超声波探伤法是一种利用超声波检测钢筋的方法。
该方法通过在混凝土表面施加超声波,观察超声波在钢筋周围的传播情况,以判断钢筋的位置、数量、直径、裂纹、锈蚀程度等。
超声波探伤法可以发现深埋在混凝土内部的钢筋问题,并且对钢筋的探伤速度较快,但需要专业的仪器和技术人员才能进行。
5. X射线探伤法X射线探伤法是一种利用X射线检测钢筋的方法。
该方法通过在混凝土表面施加X射线,观察X射线在钢筋周围的穿透情况,以判断钢筋的位置、数量、直径、裂纹、锈蚀程度等。
X射线探伤法可以发现深埋在混凝土内部的钢筋问题,并且对钢筋的探伤速度较快,但需要专业的仪器和技术人员才能进行,并且存在较大的安全风险。
混凝土中钢筋探伤检测技术规程一、前言混凝土是建筑结构中最常用的材料之一,而钢筋作为混凝土中的主要加筋材料,其质量和数量的控制对混凝土结构的安全性和耐久性具有至关重要的作用。
因此,钢筋探伤检测技术是混凝土结构质量控制的重要手段之一。
本文将对混凝土中钢筋探伤检测技术进行详细的介绍,包括设备、操作流程、检测方法等方面。
二、设备1.超声波探伤仪:用于检测混凝土中钢筋的质量和数量。
常用的超声波探伤仪有AGMD-2、AGMD-3、AGMD-4等型号。
2.电磁感应式探伤仪:用于快速检测混凝土中的钢筋数量及其位置。
常用的电磁感应式探伤仪有HIT-1、HIT-2、HIT-3等型号。
3.金属探测仪:用于检测混凝土中的金属物质,包括钢筋、金属管道等。
常用的金属探测仪有MD-300、MD-500等型号。
4.数字化红外热像仪:用于检测混凝土中潜在的热问题,如渗漏、裂缝等。
常用的数字化红外热像仪有FLIR E4、FLIR E5、FLIR E6等型号。
三、操作流程1.准备工作在进行钢筋探伤检测前,需要对检测设备进行检查和准备工作。
检查设备的操作系统、电池电量、传感器的连接等情况,确保设备能够正常工作。
同时,准备好探测区域的平面图和相关结构的设计图,以便于确定检测范围和目标。
2.探测范围确定根据设计图和平面图,确定钢筋探测的范围和目标。
在确定范围时,需要考虑到混凝土结构的结构特点、施工方式以及可能存在的隐蔽问题等。
3.超声波探伤检测超声波探伤是一种非破坏检测方法,可用于检测混凝土中钢筋的质量和数量。
具体操作流程如下:(1)设置探测仪参数:根据探测范围和目标,设置探测仪的频率、脉宽、增益等参数。
(2)选择探测位置:在确定检测范围后,选择探测的位置,并将探头贴紧混凝土表面。
(3)获取数据:启动超声波探测仪,将探头移动到目标位置上,记录数据并保存。
(4)分析数据:将获取的数据进行分析和处理,根据超声波回波的强度、时间、频率等特征,判断目标是否为钢筋以及钢筋的数量和质量情况。
混凝土钢筋质量检测标准混凝土钢筋质量检测标准一、前言混凝土钢筋是混凝土结构中的重要组成部分,其质量直接影响着混凝土结构的安全性、耐久性和使用寿命。
因此,对混凝土钢筋的质量进行检测是非常必要的。
本文将就混凝土钢筋质量检测标准进行详细的介绍和讲解。
二、检测方法混凝土钢筋的质量检测主要采用以下三种方法:理化检测、机械检测和无损检测。
1. 理化检测理化检测主要是指对混凝土钢筋的化学成分、力学性能、物理性质等方面进行检测。
具体检测项目包括:(1)化学成分检测:主要检测钢筋的成分是否符合标准要求,如C、Si、Mn、P、S等元素的含量。
(2)力学性能检测:主要检测钢筋的抗拉强度、屈服强度、伸长率等力学性能指标是否符合标准要求。
(3)物理性质检测:主要检测钢筋的硬度、密度、导电性等物理性质指标是否符合标准要求。
2. 机械检测机械检测主要是指对混凝土钢筋的几何尺寸、表面质量等方面进行检测。
具体检测项目包括:(1)直径检测:主要检测钢筋的直径是否符合标准要求。
(2)长度检测:主要检测钢筋的长度是否符合标准要求。
(3)弯曲度检测:主要检测钢筋的弯曲度是否符合标准要求。
(4)表面质量检测:主要检测钢筋表面是否存在裂纹、疤痕、氧化皮等缺陷。
3. 无损检测无损检测主要是指利用无损检测技术对混凝土钢筋进行检测,可以检测出钢筋的缺陷、腐蚀等情况,具体检测项目包括:(1)超声波检测:主要检测钢筋中的裂纹、夹杂物等缺陷。
(2)磁粉探伤:主要检测钢筋中的表面缺陷,如裂纹、疤痕等。
(3)涡流检测:主要检测钢筋表面的疲劳、腐蚀等情况。
三、检测标准混凝土钢筋的质量检测应参照以下标准:1. GB/T 1499.2-2018《混凝土用钢筋第2部分:热轧带肋钢筋》2. GB/T 1499.3-2019《混凝土用钢筋第3部分:热轧带肋高强度钢筋》3. GB/T 1499.1-2018《混凝土用钢筋第1部分:热轧带肋钢筋》4. JG/T 3050-1998《建筑用钢筋质量检验标准》5. GB/T 228.1-2010《金属材料拉伸试验第1部分:室温试验方法》6. GB/T 228.2-2010《金属材料拉伸试验第2部分:金属材料间断性断裂塑性能的测定》7. GB/T 229-2007《金属材料显微组织检验方法》8. GB/T 6394-2017《金属材料硬度试验第1部分:洛氏硬度试验(试验方法)》9. GB/T 11170-2008《金属材料导电率和电阻率的测定方法》四、检测流程混凝土钢筋的质量检测流程如下:1. 采集样品:在施工现场随机采集混凝土钢筋样品,每个样品应包含3根钢筋。
混凝土中钢筋检测引言概述混凝土中钢筋检测是建筑工程中非常重要的一项工作。
它可以确保钢筋的质量和位置符合设计要求,并能及时发现和修复钢筋中存在的问题,从而保证建筑的结构安全和使用寿命。
本文将从五个大点出发,综合讨论混凝土中钢筋检测的相关内容。
正文1.钢筋检测设备和工具1.1钢筋探测仪:介绍常用的钢筋探测仪器,如电磁感应钢筋探测仪和超声波钢筋探测仪,并说明其原理和应用场景。
1.2手动钢筋探测工具:介绍手动钢筋侦测工具的种类和使用方法,如钢筋探测针、坠球式钢筋探测器等。
2.钢筋检测的方法和步骤2.1声波检测法:详细介绍声波检测法的原理、操作步骤和注意事项,并说明其适用范围和局限性。
2.2电磁感应检测法:描述电磁感应检测法的工作原理,并阐述其使用方法和注意事项。
2.3钢筋侦测技术:综合利用多种侦测技术,如非接触式地磁侦测、红外线侦测等,提高钢筋检测的准确性和可靠性。
3.钢筋检测的注意事项3.1操作规范:对钢筋检测人员的操作规范进行详细说明,并强调检测过程中应注意的安全事项。
3.2钢筋覆盖层测量:指导如何正确进行钢筋覆盖层的测量,包括测量点的确定、测量工具的使用等。
3.3基准标志的设置:介绍建筑物基准标志的设置方法和意义,以及应注意的问题。
4.钢筋检测的常见问题和处理方法4.1钢筋数量不足或超标:对钢筋数量异常情况的处理方法进行具体说明。
4.2钢筋管理不当:介绍钢筋管理方面可能存在的问题,并给出相应的解决方案。
5.钢筋检测的实施与结果分析5.1实施过程:描述钢筋检测的实施步骤和流程,以及与其他施工工序的协调配合。
5.2结果分析:对钢筋检测结果进行评估,指导对存在问题的钢筋进行修复或更换,并对检测结果进行可视化分析和记录。
总结混凝土中钢筋检测是建筑工程中的关键工作。
只有通过科学、规范的钢筋检测,才能保证建筑物的结构安全和使用寿命。
钢筋检测设备和工具、检测方法和步骤、注意事项、常见问题处理方法以及实施与结果分析等方面是确保钢筋检测质量的关键要素,我们应该始终重视和加强钢筋检测工作的科学性和规范性,以确保工程质量和人身安全。
混凝土中钢筋腐蚀检测标准一、前言混凝土是建筑工程中常用的材料之一,但在长期使用过程中钢筋容易发生腐蚀,从而影响混凝土的强度和稳定性。
因此,对于混凝土中钢筋腐蚀的检测标准十分重要。
本文将对混凝土中钢筋腐蚀检测标准进行全面详细的介绍。
二、检测方法1. 目视检测法目视检测法是对混凝土表面进行直接观察和检测,通过对混凝土表面的裂缝、颜色变化、起砂、起灰等现象进行观察,判断是否存在钢筋腐蚀。
此方法适用于混凝土表面钢筋腐蚀比较明显的情况。
2. 腐蚀检测仪法腐蚀检测仪法是通过检测混凝土表面的电位差来判断是否存在钢筋腐蚀。
该方法适用于混凝土表面钢筋腐蚀不明显、但已经开始腐蚀的情况。
3. 超声波检测法超声波检测法是通过对混凝土内部进行超声波检测,判断混凝土中钢筋的腐蚀情况。
该方法适用于混凝土表面无法观测到钢筋腐蚀的情况。
三、检测标准1. 目视检测法标准(1)混凝土表面钢筋完好无损,不出现裂缝、颜色变化、起砂、起灰等现象,判定为未腐蚀。
(2)混凝土表面钢筋存在局部腐蚀,但不影响混凝土的强度和稳定性,判定为轻微腐蚀。
(3)混凝土表面钢筋存在明显腐蚀,且已经影响混凝土的强度和稳定性,判定为严重腐蚀。
2. 腐蚀检测仪法标准(1)混凝土表面电位差大于-350mV,判定为未腐蚀。
(2)混凝土表面电位差在-350mV到-500mV之间,判定为轻微腐蚀。
(3)混凝土表面电位差小于-500mV,判定为严重腐蚀。
3. 超声波检测法标准(1)混凝土内部钢筋完好无损,声波传播速度均匀,判定为未腐蚀。
(2)混凝土内部钢筋局部腐蚀,声波传播速度不均匀,但不影响混凝土的强度和稳定性,判定为轻微腐蚀。
(3)混凝土内部钢筋严重腐蚀,声波传播速度不均匀,已经影响混凝土的强度和稳定性,判定为严重腐蚀。
四、检测时机混凝土中钢筋腐蚀的检测时机应根据实际情况进行选择,一般有以下几种情况:1. 建筑工程竣工后,对混凝土中钢筋腐蚀进行定期检测。
2. 在混凝土维修、加固工程中,对混凝土中钢筋腐蚀进行检测。
