IIC器件的读写操作,大家看看这个所谓的“教程”!!

  • 格式：docx
  • 大小：18.33 KB
  • 文档页数：3

IIC器件的读写操作，大家看看这个所谓
的“教程”！！
看看下面的这段，是从***的“教程”里
摘录而来，如果是笔误当然无须吹毛求疵。

这里，无论是“接收”，还是“发
送”，都是“ACK”，其
“ACK”的内容是（SCL_IC_ C ARD=1;
SCL_IC_ C ARD=0;”）就这些。

这样能行吗？
这个“老师”连基本的IIC协议都没弄懂。

这大概不会是笔误吧？
在IIC协议中，不管是主控器件还是从器件，A、向
总线发送一个字节数据后，就要发送一个应答信号
（1bit），告诉接收器件“发送完成”。

B、
接收器件正确接收到一个字节的数据后，也要发送一个
应答信号（1bit），告诉发送器件“接收完成”
如果接收器件接收不正确，则不会发送应答信号。

发
送器件就检测不到“应答信号”，这时就要
从“开始”步骤重来。

这里就有了这么几个环节：“应答信号（1bit，
低位）”、“非应答信号（1bit，高位）、
“检测应答信号”。

读的流程：发送开始信号-发送器件地址（含“写”信息）-检测应答-发送字节地址-检测应答-发送开始信号（含“读”信息）-检测应答-读一个字节-发送应答信号-......读第N字节-发送非应答信号-发送停止信号
写的流程：发送开始信号-发送器件地址（含“写”信息）-检测应答-发送字节地址-检测应答-写一个字节-检测应答信号-......写第N字节-检测应答信号-发送停止信号
上面仅就多字节读写做了简单的描述，单字节的类似。

特别说明：无论哪一个“检测应答信号”不成功，都要返回到“发送开始信号”处，
重新开始。

如果是大容量的，发送地址分高位、低位2次，都要“检测应答”
下面就是这个“教程”的摘录：
*****************（郑重提醒：这是一个不正确的程序，千万不要套用）******************
第十四讲 IC卡(24C01)
在日常生活中，IC卡的使用越来越广泛，而且还有进一
步扩大的趋势。

因此
有必要掌握这方面的知识，下面以24C01 为例，简单地介绍一般使用方法。

#include ;
#include ;
sbit SC L _ IC _ C AR D= P1 ^3 ;
sbit SDA_ IC _ C AR D= P1 ^4 ;
sbit WP_IC_CARD =P1^7;
bdata char com_data;
sbit m o s_bit=com_data^7;
sbit low_bit=com_data^0;
unsigned char data display _buf fer[8];
void d e l a y(i n t n );
unsigned char rd_24c01(char a);
void w r_24c01(char a,char b);
ma in()
{
unsigned char i;
WP_IC_CARD=1;
for (i=0;i。

合集下载

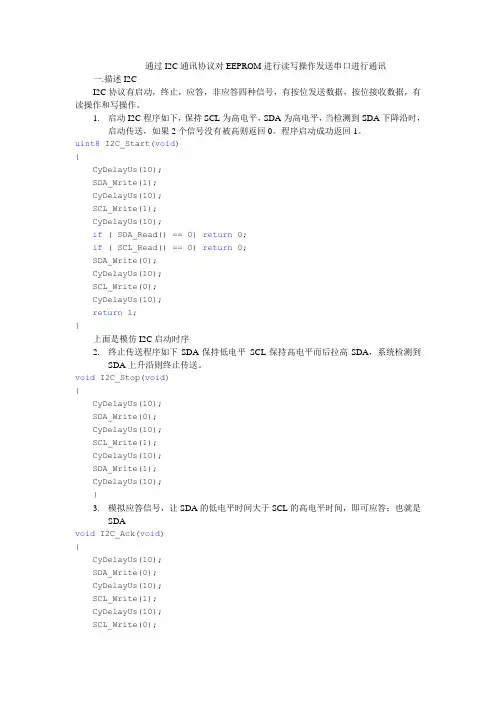

I2C读写EEPROM文档说明

I2C读写EEPROM文档说明

通过I2C通讯协议对EEPROM进行读写操作发送串口进行通讯一.描述I2CI2C协议有启动，终止，应答，非应答四种信号，有按位发送数据，按位接收数据，有读操作和写操作。

1.启动I2C程序如下，保持SCL为高电平，SDA为高电平，当检测到SDA下降沿时，启动传送，如果2个信号没有被高则返回0。

程序启动成功返回1。

uint8 I2C_Start(void){CyDelayUs(10);SDA_Write(1);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);if ( SDA_Read() == 0) return 0;if ( SCL_Read() == 0) return 0;SDA_Write(0);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);return 1;}上面是模仿I2C启动时序2.终止传送程序如下SDA保持低电平SCL保持高电平而后拉高SDA，系统检测到SDA上升沿则终止传送。

void I2C_Stop(void){CyDelayUs(10);SDA_Write(0);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SDA_Write(1);CyDelayUs(10);}3.模拟应答信号，让SDA的低电平时间大于SCL的高电平时间，即可应答；也就是SDAvoid I2C_Ack(void){CyDelayUs(10);SDA_Write(0);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);}4.模拟非应答信号，让SDA的高电平时间大于SCL高电平时间，就是非应答void I2C_Nack(void){CyDelayUs(10);SDA_Write(1);CyDelayUs(10);SCL_Write(1);CyDelayUs(10);SCL_Write(0);CyDelayUs(10);}5.按位发送数据，按位发送数据的要求是数据位高电平的时间大于SCL，SCL高电平时不允许数据位电平变化，只有SCL低电平时才可以任意变换。

i2c读写流程

i2c读写流程

i2c读写流程I2C读写流程I2C（Inter-Integrated Circuit）是一种串行通信协议，用于在集成电路之间进行数据传输。

在本文中，我们将介绍I2C的读写流程，以帮助读者更好地理解和应用该协议。

I2C通信需要两个主要组件：主设备（master）和从设备（slave）。

主设备负责发起和控制通信，而从设备则接收和响应主设备的请求。

在I2C总线上，可以连接多个从设备，每个从设备都有一个唯一的地址，用于与主设备进行通信。

I2C的读写流程如下：1. 初始化I2C总线在开始进行I2C通信之前，首先需要初始化I2C总线。

这包括设置I2C的时钟频率、选择主设备或从设备模式等操作。

在初始化过程中，还需要配置主设备的地址，以便与从设备进行通信。

2. 发送起始信号一旦完成I2C总线的初始化，主设备就可以发送起始信号。

起始信号告诉从设备主设备即将发起通信。

3. 发送设备地址主设备发送从设备的地址，以选择要进行通信的从设备。

从设备的地址有7位或10位两种格式。

在发送地址之前，主设备需要确保总线上没有其他设备正在发送数据。

4. 发送读/写位根据通信需求，主设备发送读（R）或写（W）位。

读位表示主设备希望从设备发送数据，而写位表示主设备希望向从设备发送数据。

5. 接收应答位从设备接收到主设备发送的地址和读/写位后，会发送应答位。

应答位用于告知主设备从设备是否准备好进行通信。

如果从设备准备好通信，它会发送应答位（ACK）；否则，它会发送非应答位（NACK）。

6. 发送数据如果主设备希望向从设备发送数据，它会发送数据字节。

从设备在接收到数据字节后，会发送应答位来确认接收到的数据。

7. 接收数据如果主设备希望从设备接收数据，它会接收从设备发送的数据字节，并发送应答位来告知从设备是否继续发送数据。

8. 停止通信一旦通信完成，主设备会发送停止信号，以告知从设备通信结束。

停止信号由一个高到低的跳变表示。

以上就是I2C的读写流程。

I2C存储器读写(计数器,并能断电存储)

I2C存储器读写(计数器,并能断电存储)

任务二：I2C存储器读写（计数器，并能断电存储）实验原理1）I2C总线概述I2C总线是PHLIPS公司推出的一种串行总线，是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串行总线。

2）I2C信号线I2C总线只有两根双向信号线。

一根是数据线SDA，另一根是时钟线SCL。

I2C总线通过上拉电阻接正电源。

当总线空闲时，两根线均为高电平。

连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。

图3 I2C总线框图3）I2C总线的数据传送a)数据位的有效性规定I2C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

图4 SDA与SCL的工作时序图b) 起始和终止信号SCL线为高电平期间，SDA线由高电平向低电平的变化表示起始信号SCL线为高电平期间，SDA线由低电平向高电平的变化表示终止信号。

起始和终止信号都是由主机发出的，在起始信号产生后，总线就处于被占用的状态；在终止信号产生后，总线就处于空闲状态。

c) I2C总线的数据传送速率I2C总线的通信速率受主机控制，能快能慢，最高速率限制为100Kb/sd) I2C总线的数据传送格式主机向从机发送数据从机向主机发送数据图5 I2C总线的数据传送格式S:起始位SA: 从机地址，7位W/：写标志位，1位R:读标志位，1位A：应答位，1位A/：非应答位，1位D：数据，8位P：停止位阴影:主机产生的信号无阴影：从机产生的信号4）总线的寻址I2C总线协议有明确的规定：采用7位的寻址字节（寻址字节是起始信号后的第一个字节）。

寻址字节的位定义D7～D1位组成从机的地址。

D0位是数据传送方向位，为“0”时表示主机向从机写数据，为“1”时表示主机由从机读数据。

主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，如果相同，则认为自己正被主机寻址，根据R/位将自己确定为发送器或接收器。

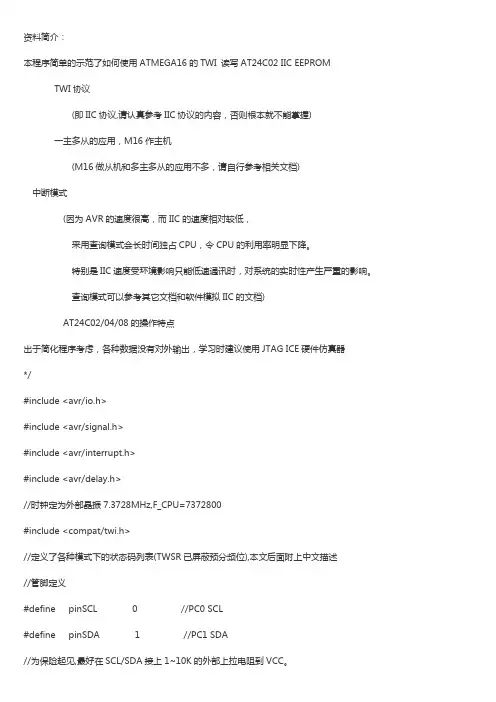

AVR单片机IIC读写范例IIC.C 或者IIC.H
