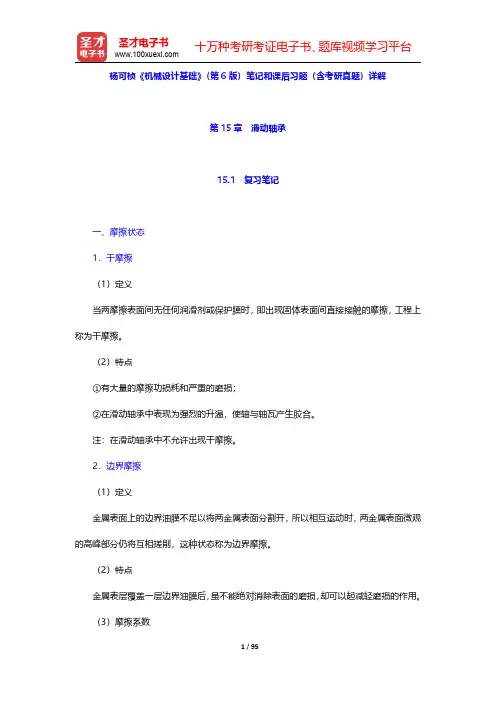

杨可桢《机械设计基础》（第6版）笔记和课后习题（含考研真题）详解第15章滑动轴承15.1复习笔记一、摩擦状态1．干摩擦（1）定义当两摩擦表面间无任何润滑剂或保护膜时，即出现固体表面间直接接触的摩擦，工程上称为干摩擦。
（2）特点①有大量的摩擦功损耗和严重的磨损；②在滑动轴承中表现为强烈的升温，使轴与轴瓦产生胶合。
注：在滑动轴承中不允许出现干摩擦。
2．边界摩擦（1）定义金属表面上的边界油膜不足以将两金属表面分割开，所以相互运动时，两金属表面微观的高峰部分仍将互相搓削，这种状态称为边界摩擦。
（2）特点金属表层覆盖一层边界油膜后，虽不能绝对消除表面的磨损，却可以起减轻磨损的作用。
（3）摩擦系数摩擦系数。
3．液体摩擦（液体润滑）（1）定义若两摩擦表面间有充足的润滑油，而且能满足一定的条件，则在两摩擦面间可形成厚度达几十微米的压力油膜。
它能将相对运动着的两金属表面分隔开，此时，只有液体之间的摩擦，称为液体摩擦，又称液体润滑。
（2）特点f ，显著地减少了两摩擦表面被油隔开而不直接接触，摩擦系数很小(0.001~0.01)摩擦和磨损。
4．混合摩擦（非液体摩擦）在一般机器中，摩擦表面多处于边界摩擦和液体摩擦的混合状态，称为混合摩擦。
二、滑动轴承的结构形式1．向心滑动轴承（径向滑动轴承）（1）向心滑动轴承主要承受径向载荷。
（2）轴瓦是滑动轴承的重要零件，其顶部有进油孔，内表面有油沟。
（3）轴瓦宽度与轴颈直径之比B/d称为宽径比，其大小：①对于液体摩擦的滑动轴承，常取B/d＝0.5～1；②对于非液体摩擦的滑动轴承，常取B/d=0.8～1.5。
2．推力滑动轴承（1）轴所受的轴向力F应采用推力轴承来承受。
（2）常见的有固定式推力轴承和可倾式推力轴承。
三、轴瓦及轴承衬材料轴瓦材料应具备的性能有：（1）摩擦系数小；（2）导热性好，热膨胀系数小；（3）耐磨、耐蚀、抗胶合能力强；（4）有足够的机械强度和可塑性。
1．轴承合金轴承合金（又称白合金、巴氏合金）有锡锑轴承合金和铅锑轴承合金两大类。
第2章平面连杆机构2.1复习笔记【通关提要】本章主要介绍了平面四杆机构的基本类型、基本特性和设计方法。
学习时需要掌握铰链四杆机构有整转副的条件、急回特性的应用和计算、压力角与传动角以及死点位置的分析等内容。
本章主要以选择题、填空题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、平面四杆机构的基本类型及其应用（见表2-1-1）表2-1-1平面四杆机构的基本类型及其应用二、平面四杆机构的基本特性（见表2-1-2）表2-1-2平面四杆机构的基本特性图2-1-1图2-1-2连杆机构的压力角和传动角2.2课后习题详解2-1试根据图2-2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
图2-2-1答：（a）40＋110＝150＜70＋90＝160满足杆长条件，且最短杆为机架，因此是双曲柄机构。
（b）45＋120＝165＜100＋70＝170满足杆长条件，且最短杆的邻边为机架，因此是曲柄摇杆机构。
（c）60＋100＝160＞70＋62＝132不满足杆长条件，因此是双摇杆机构。
（d）50＋100＝150＜100＋90＝190满足杆长条件，且最短杆的对边为机架，因此是双摇杆机构。
2-2试运用铰链四杆机构有整转副的结论，推导图2-2-2所示偏置导杆机构成为转动导杆机构的条件（提示：转动导杆机构可视为双曲柄机构）。
图2-2-2答：根据铰链四杆机构有整转副的结论，则A、B均为整转副。
（1）当A为整转副时，要求AF能通过两次与机架共线的位置。
如图2-2-3中位置ABC′F′和ABC′′F′′。
在Rt△BF′C′中，因为直角边小于斜边，所以l AB ＋e＜l BC。
同理，在Rt△BF′′C′′中，有l AB－e＜l BC（极限情况取等号）。
综上，得l AB＋e＜l BC。
（2）当B为整转副时，要求BC能通过两次与机架共线的位置。
如图2-2-3中位置ABC1F1和ABC2F2。
第11章齿轮传动11.1 复习笔记【通关提要】本章主要介绍了标准直齿圆柱齿轮传动、标准斜齿圆柱齿轮传动及标准直齿锥齿轮传动的作用力和强度计算。
学习时需要掌握齿轮传动的作用力分析及计算、失效形式及设计准则、计算载荷及参数选择，多以选择题、填空题和简答题的形式出现。
针对三种齿轮传动的强度计算，由于计算难度较大，通常以选择题和简答题的方式考查其中的重难点，比如设计计算中，许用应力的计算和选取，齿轮的受力分析等。
复习本章时不应以计算为重点，需理解记忆其中要点。
【重点难点归纳】一、轮齿的失效形式和设计计算准则1．轮齿的失效形式（见表11-1-1）表11-1-1 轮齿的失效形式2．齿轮设计计算准则（1）对于闭式齿轮传动，必须计算轮齿弯曲疲劳强度和齿面接触疲劳强度。
对于高速重载齿轮传动，还必须计算其抗胶合能力。
对于一般的传动，选择恰当的润滑方式和润滑油的牌号和粘度。
（2）对于开式传动，只需计算轮齿的弯曲疲劳强度，以免轮齿疲劳折断。
二、齿轮材料及热处理（见表11-1-2）表11-1-2 齿轮材料及热处理三、齿轮传动的精度1．误差对传动的影响（1）影响传递运动的准确性；（2）影响传动的平稳性；（3）影响载荷分布的均匀性。
2．齿轮传动精度等级的选用齿轮的精度按国家标准规定，可分为13个精度等级：0级最高，12级最低。
常用的是6～9级精度。
四、直齿圆柱齿轮传动的作用力及计算载荷（见表11-1-3）表11-1-3 直齿圆柱齿轮传动的作用力及计算载荷五、直齿圆柱齿轮传动的齿面接触强度计算（见表11-1-4）表11-1-4 直齿圆柱齿轮传动的齿面接触强度计算六、直齿圆柱齿轮传动的轮齿弯曲强度计算（见表11-1-5）表11-1-5 直齿圆柱齿轮传动的轮齿弯曲强度计算七、圆柱齿轮材料和参数的选取与计算方法（见表11-1-6）表11-1-6 圆柱齿轮材料和参数的选取与计算方法八、斜齿圆柱齿轮传动1．轮齿的作用力（见表11-1-7）表11-1-7 斜齿圆柱齿轮的作用力2．强度计算（见表11-1-8）。
