使用微波炉知识大全微波炉，又称为微波炉炉，是一种利用电磁波产生微波进行加热的家用电器。
它已成为现代家庭中不可或缺的厨房设备之一、在本文中，我们将探讨微波炉的工作原理、使用技巧和一些常见问题。
一、工作原理微波炉的工作原理是通过产生微波，使食物分子内部迅速激活振动，从而产生热量。
微波炉内部装有一个称为磁控管的装置，它通过电流激活磁场产生微波。
微波通过一个称为霓虹灯管的装置散发出来，然后进入微波炉腔内。
微波的频率通常为2.45千兆赫，这是因为这个频率的微波对水分子具有最大的吸收能力。
当微波进入食物后，它会迅速被食物中的水分子吸收。
在这种过程中，水分子开始振动并产生热量。
这个过程被称为“分子摩擦加热”。
由于微波能够迅速和均匀地传递热量到食物内部，所以微波炉可以更快地加热食物。
二、使用技巧1.合适的容器：在微波炉中加热食物时，应使用适合微波炉的容器，如玻璃、陶瓷或特殊的微波炉专用容器。
应避免使用金属容器，因为金属会反射微波而导致火花或损坏微波炉。
2.均匀分布：在微波炉中加热食物时，应将食物均匀分布在容器中，以确保微波能够均匀地传递和加热。
3.覆盖食物：在加热或烹饪食物时，应使用盖子或保鲜膜覆盖食物。
这样可以帮助储存食物的水分，使食物更加美味。
4.定期搅拌：在微波炉中加热食物时，应定期搅拌食物以确保均匀加热。
这对于避免食物烧焦或热量不均匀非常重要。
三、常见问题解答1.是否能够加热玻璃容器？是的，绝大多数玻璃容器都可以放入微波炉中进行加热。
但是，应避免使用有裂纹或损坏的玻璃容器。
2.是否能够解冻食物？是的，微波炉具有解冻功能。
使用解冻功能时，应根据食物的重量和种类调整解冻时间和功率。
3.是否能够煮熟食物？是的，微波炉可用于煮熟食物。
然而，请注意，微波炉并不是所有食物都适合煮熟，有些食物可能效果不佳。
4.是否能够烤制食物？是的，微波炉有一些可以用于烘烤的功能和配件。
使用烘烤功能和配件时，请遵循指南中的说明和建议。
C 案例ASES ＯＣＣＵＰＡＴＩＯＮ2013 03138微波炉工作原理和两例维修经验梁宇政摘 要：本文分析了微波炉的工作原理，并根据其电路组成及特点，列出了基本检修流程。
最后以两例维修经验为例，对检修步骤及检修思路作了较详尽的阐述，以此说明如何进行实际维修，其他型号的微波炉都可以按照同样的分析思路举一反三，排除相应故障。
关键词：微波炉 工作原理 维修微波炉作为现代厨房电器的新宠，以其高效率、加热均匀、节约能源且无污染等特点，给人们的生活带来方便。
由于微波炉在日常烹饪中使用次数较多，加上南方城市在春节后有长时间的潮湿天气出现，故其故障率也会较高。
根据维修经验，了解微波炉的工作原理和结构，对缩短检修时间十分必要。
一、微波炉的基本结构和工作原理微波炉按控制不同可分为机械旋钮控制式和微电脑控制式，按功能不同可分为单功能和带烧烤型，但其基本结构和工作原理大致相同。
微波炉主要由磁控管、炉腔和电源电路三部分组成。
磁控管是一个独立的电子器件，炉腔包括腔体、转盘、炉门等；电源电路是由磁控管供电电路、定时、功率控制电路、安全保护电路及冷却、照明辅助电路等组成。
微波炉在工作时，220V交流电经保护装置和控制电路送到高压变压器，经升压整流后提供给磁控管。
磁控管产生2450MHz的微波，经能量输出器耦合输入波导管。
由于炉腔是金属制成的，微波不能穿过，只能在炉腔里来回反射，在炉腔内激起微波振荡，形成微波场，并反复穿透食物，食物分子随微波场能的变化而高速振荡，食物被加热。
转盘电动机使玻璃转盘做匀速旋转，使食物均匀加热，从而完成加热过程。
其电路原理图如图1所示。
图1 微波炉电路原理图二、检修流程检修微波炉的一般流程应遵循先外部后内部、先简后难、先整体后局部、先高压后低压的思路。
例如先将微波炉通电，根据症状和微波炉的结构特点，分析和推断发生故障的范围，在分析故障后，检测被怀疑电路，最后就是排除故障点。
三、两例故障的分析与检修1.美的MK823ESJ-PA微波炉接通电源后散热风扇与托盘转动正常，但是不加热（1）现象：笔者所在的南方城市在春节后有长时间的潮湿天气出现，在旋动定时按钮时，微波炉后面发出“啪”的一声，并伴随有火光出现，散热风扇和托盘转动正常、炉灯亮，但是不加热。

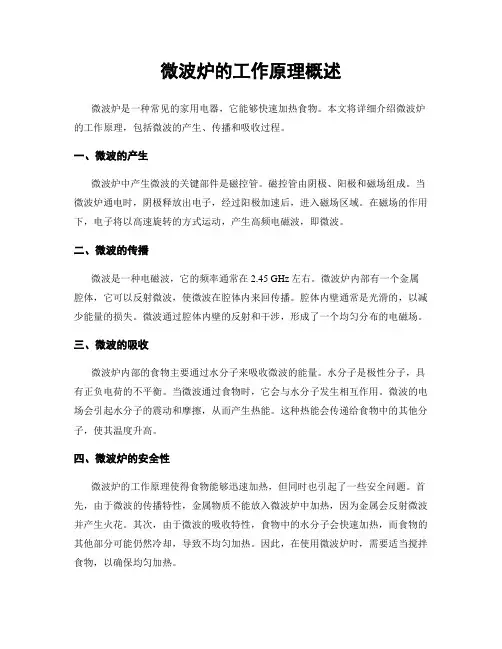

微波炉的工作原理概述微波炉是一种常见的家用电器，它能够快速加热食物。
本文将详细介绍微波炉的工作原理，包括微波的产生、传播和吸收过程。
一、微波的产生微波炉中产生微波的关键部件是磁控管。
磁控管由阴极、阳极和磁场组成。
当微波炉通电时，阴极释放出电子，经过阳极加速后，进入磁场区域。
在磁场的作用下，电子将以高速旋转的方式运动，产生高频电磁波，即微波。
二、微波的传播微波是一种电磁波，它的频率通常在2.45 GHz左右。
微波炉内部有一个金属腔体，它可以反射微波，使微波在腔体内来回传播。
腔体内壁通常是光滑的，以减少能量的损失。
微波通过腔体内壁的反射和干涉，形成了一个均匀分布的电磁场。
三、微波的吸收微波炉内部的食物主要通过水分子来吸收微波的能量。
水分子是极性分子，具有正负电荷的不平衡。
当微波通过食物时，它会与水分子发生相互作用。
微波的电场会引起水分子的震动和摩擦，从而产生热能。
这种热能会传递给食物中的其他分子，使其温度升高。
四、微波炉的安全性微波炉的工作原理使得食物能够迅速加热，但同时也引起了一些安全问题。
首先，由于微波的传播特性，金属物质不能放入微波炉中加热，因为金属会反射微波并产生火花。
其次，由于微波的吸收特性，食物中的水分子会快速加热，而食物的其他部分可能仍然冷却，导致不均匀加热。
因此，在使用微波炉时，需要适当搅拌食物，以确保均匀加热。
五、微波炉的应用微波炉的快速加热特性使其在家庭和商业场所得到广泛应用。
除了加热食物，微波炉还可以用于解冻食物、加热饮料、烹饪快速食品等。
在医疗领域，微波炉也被用于物理治疗和医疗设备的消毒。
六、微波炉的发展趋势随着科技的不断进步，微波炉的功能和性能也在不断提升。
现代微波炉具有多种加热模式、智能控制系统和多功能操作面板。
一些微波炉还配备了烤箱和蒸汽功能，以满足不同的烹饪需求。
此外，一些新型微波炉还采用了能源节约和环保技术，减少了能量的消耗和对环境的污染。
总结：微波炉通过磁控管产生微波，微波在腔体内来回传播，食物中的水分子吸收微波的能量，从而加热食物。
微波炉工作原理及维修微波炉是一种利用微波辐射进行加热的电器设备。
其工作原理如下：1. 发生器：微波炉内部有一个发生器，用于产生微波。
通常采用磁控管或固态发生器。
2. 微波管：微波产生后经过微波管传输。
微波管内部有一个磁场和几个导波管，用于将微波从发生器传送到腔体。
3. 腔体：微波炉内部有一个金属腔体，用于容纳食物并加热。
腔体通常由金属材料制成，如不锈钢。
4. 微波吸收：当微波进入腔体时，食物中的水分分子会吸收微波的能量，并将这些能量转化为热能。
这样就实现了对食物的加热。
维修微波炉时，以下是一些常见的问题及解决方法：1. 微波不工作：首先检查是否有电源问题，确保插座正常通电。
然后检查微波炉的保险丝是否烧毁，如有需要更换。
若以上操作无效，可能是发生器或微波管故障，需要请专业维修人员检修。
2. 微波加热不均匀：这可能是由于微波管或腔体内的旋转盘损坏导致的。
检查旋转盘是否能够正常运转，如有需要更换损坏的零件。
3. 微波漏泄：如果发现微波从微波炉的门、窗户或缝隙中泄漏出来，可能是门密封不严或门锁损坏。
检查门密封件是否完好，如有需要更换。
对于门锁损坏的情况，需要请专业维修人员更换。
4. 微波炉噪音过大：这可能是由于食物残渣或异物附着在微波管或腔体内导致的。
清洁微波管和腔体，确保无残留物。
若问题仍然存在，可能是微波管或风扇故障，需要请专业维修人员检修。
总的来说，对于微波炉的维修，非专业人士最好只进行简单的清洁和更换部件的操作，复杂的故障还是需要请专业人员进行维修。
同时，使用微波炉时，要注意安全，避免烫伤或其他事故的发生。
微波炉工作原理与维修微波炉是一种利用微波辐射加热的电器设备，它的工作原理是通过产生微波辐射，使食物内部的水分分子发生旋转和摩擦，从而产生热量，达到加热食物的目的。
微波炉内部有一个称为磁控管的电子装置，它通过产生高频电磁波，将电能转化为微波辐射。
微波辐射穿透食物并迅速传导热量，使食物内部快速升温。
微波炉的维修需要注意一些常见的故障和解决方法。
以下是一些常见的微波炉故障及其可能的维修方法：1. 微波炉无法启动：首先检查电源插座是否有电，是否有断路或保险丝熔断的情况。
如果以上都正常，可能是微波炉的电源开关或控制面板故障，需要更换或修复。
2. 微波炉无法加热：如果微波炉能正常启动但无法加热食物，可能是微波炉的高压放电装置故障。
可以检查高压变压器、磁控管或其他相关元件是否损坏，如有需要，可更换这些元件。
3. 微波炉存在漏电：如果在使用微波炉时感觉到触摸面板有电流通过，或者出现其他漏电现象，可能是微波炉的内部绝缘损坏。
这种情况下，建议立即停止使用，并请专业维修人员进行修复。
4. 微波炉的飞溅盘不转动：如果微波炉的飞溅盘无法转动，可能是转盘马达或驱动带损坏。
可以打开微波炉底部的面板，检查马达或驱动带是否有损坏，并及时更换。
5. 微波炉存在异常噪音：如果使用微波炉时出现异常的噪音，可能是内部零部件松动或损坏。
可以检查微波炉内部是否有松动的螺丝或其他零部件，如果无法解决，建议请维修人员进行检修。
维修宜由专业技术人员进行，不建议在没有相关知识和经验的情况下私自拆卸微波炉进行修复，以免对设备造成更多损坏或电器危险。
在使用微波炉时，也要注意安全使用，避免由于不当操作而引发故障或安全事故。
微波炉原理及维修方法
微波炉的工作原理主要是利用微波的加热作用来加热食物。
微波是一种电磁波，其频率通常在2.45 GHz左右，与水分子的谐振频率非常接近。
当微波炉工作时，微波发生器会产生微波，并通过波导管输送到腔体内。
腔体内有一个高功率磁控管，它会将电能转换为微波能量。
微波能量通过腔体内的金属反射腔体进行扩散，最后被食物吸收。
食物中的水分子由于与微波的谐振频率接近，在微波的作用下迅速转化为热能，从而加热食物。
维修方法：
1. 无法启动或显示器不亮：这可能是由于电源插座问题或电源线损坏导致的。
首先，确保微波炉插座正常工作。
如果插座正常，可以尝试更换电源线或检查电源线是否受损。
2. 加热不均匀：加热不均匀可能是由于转盘或转盘马达故障造成的。
首先检查转盘是否正确安装，如果安装正确但仍然不正常工作，可能需要更换转盘或转盘马达。
3. 发出异常噪音：如果微波炉在运行时发出异常噪音，可能是由于转盘马达或风扇故障。
检查这两个部件是否损坏，并及时更换。
4. 泄漏微波：如果发现微波炉存在微波泄漏问题，需要检查门密封条是否完好。
如果密封条出现损坏或老化，应该及时更换。
如果问题仍然存在，可能需要找专业维修人员进行检修。
请注意，在维修微波炉时应注意安全，确保断开电源并遵循厂商提供的用户手册中的操作指南。
如果不确定如何维修，建议联系专业技术人员进行维修。
yangxinqiu 的格兰仕微波炉的结构特点及原理常见故障及故障检修微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。
微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。
目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。
一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。
1．炉腔：是一个微波谐振腔，是把微波能变为热能对食物进行加热的空间。
在炉腔底部装一只由微型电机带动的玻璃转盘，把被加热食品放在转盘上与转盘一起旋转，使其与炉内的高频电磁场作相对运动，以达到炉内食品均匀加热的目的。
2．炉门：是食品的进出口。
炉门由金属框架和观察窗组成。
既要求从门外可以观察到炉内食品加热的情况，又不能让微波泄漏出来。
观察窗的玻璃夹层中有一层金属微孔网，既可透过它看到食品，又可防止微波泄漏。
由于金属网孔大小是经过精密计算的，所以完全可以阻挡微波的穿透。
3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。
三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。
格兰仕微波炉的结构特点及原理常见故障及故障检修微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。
微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。
目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。
一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。
3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。
高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。
磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。
它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。
由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。
高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。
三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。
1．跳闸微波炉整机的功耗大，整个启动过程要比一般家电时间长，所以启动时的耗电为微波炉输入功率的5～6倍。
微波炉的启动电流高时可达7A，工作电流在5A左右。
而有的家庭配备的保护闸容量有限或敏感度过高，常因微波炉启动时的电流冲击而出现跳闸，因此最好应配备l0A以上的保护闸。
另外，在使用微波炉加热食品时，最好不要同时打开电饭锅之类的大功率用电器具。
2．感觉声音大微波炉工作时的声音主要来自风扇，而风痢转速的高低和声音的大小成正比。
格兰仕微波炉采用高转速风扇电机，以提高对主机的冷却效果，延长磁控管及主机的使用寿命。
微波炉部分元器件的原理及检测修理微波炉是一种利用高频电磁波产生热能来加热食物的厨房电器。
它由多个部分元器件组成，每个部分都有各自的原理、检测和修理方法。
1. 高压变压器（High Voltage Transformer）是微波炉的核心元器件之一，它负责将普通电压（110V 或220V）升高到高电压（2000V 至5000V 之间），以供给磁控管（Magnetron）产生高频电磁波。
检测高压变压器是否工作正常的方法是使用万用表测量其输入和输出的电压，修理时需要根据实际情况更换或修复高压变压器。
2. 磁控管（Magnetron）是微波炉中产生微波的元器件。
它利用高压电场和磁场的交互作用来产生高频电磁波。
检测磁控管是否工作正常的方法包括使用万用表来测量其阻抗、直流电阻和高频输出功率等指标，修理时通常需要更换磁控管。
3. 主控板（Main Control Board）是微波炉的中央处理单元，负责控制微波炉的整个操作过程。
检测主控板是否工作正常的方法是使用万用表测量其输入和输出电压及信号，修理时常常需要通过更换电容、电阻等元件来修复主控板。
4. 波导（Waveguide）是将微波从磁控管传输到微波炉腔内的元器件。
它通常由铜或铝制成，内壁需要保持干净和平滑以确保微波的有效传输。
检测波导是否正常的方法包括视觉检查波导内壁是否有明显损坏或污垢，修理时通常需要清洗或更换波导。
5. 显示面板（Display Panel）和控制按钮（Control Buttons）用于设置和控制微波炉的操作。
检测显示面板和控制按钮是否正常的方法包括视觉检查其外观是否完好，操作按钮是否灵敏，修理时通常需要更换显示面板或控制按钮。
6. 散热器（Heat Sink）是用于散热的元器件，它通常位于磁控管附近。
散热器的主要功能是排出由磁控管产生的热量，以防止磁控管过热。
检测散热器是否正常的方法包括观察散热器表面是否有严重的损坏或过热现象，修理时通常需要更换散热器。

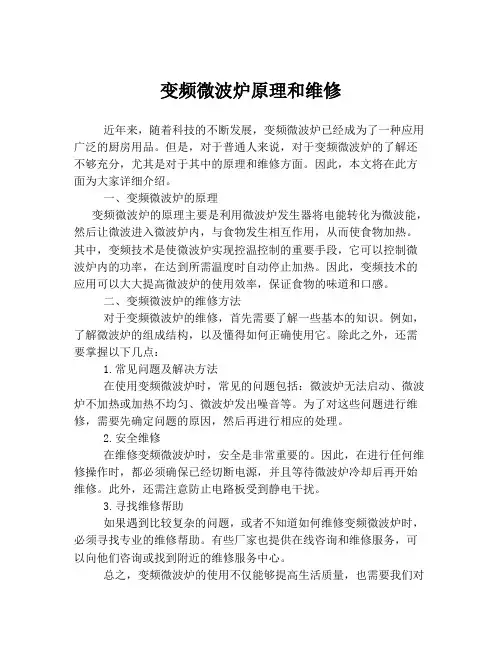

变频微波炉原理和维修近年来，随着科技的不断发展，变频微波炉已经成为了一种应用广泛的厨房用品。
但是，对于普通人来说，对于变频微波炉的了解还不够充分，尤其是对于其中的原理和维修方面。
因此，本文将在此方面为大家详细介绍。
一、变频微波炉的原理变频微波炉的原理主要是利用微波炉发生器将电能转化为微波能，然后让微波进入微波炉内，与食物发生相互作用，从而使食物加热。
其中，变频技术是使微波炉实现控温控制的重要手段，它可以控制微波炉内的功率，在达到所需温度时自动停止加热。
因此，变频技术的应用可以大大提高微波炉的使用效率，保证食物的味道和口感。
二、变频微波炉的维修方法对于变频微波炉的维修，首先需要了解一些基本的知识。
例如，了解微波炉的组成结构，以及懂得如何正确使用它。
除此之外，还需要掌握以下几点：1.常见问题及解决方法在使用变频微波炉时，常见的问题包括：微波炉无法启动、微波炉不加热或加热不均匀、微波炉发出噪音等。
为了对这些问题进行维修，需要先确定问题的原因，然后再进行相应的处理。
2.安全维修在维修变频微波炉时，安全是非常重要的。
因此，在进行任何维修操作时，都必须确保已经切断电源，并且等待微波炉冷却后再开始维修。
此外，还需注意防止电路板受到静电干扰。
3.寻找维修帮助如果遇到比较复杂的问题，或者不知道如何维修变频微波炉时，必须寻找专业的维修帮助。
有些厂家也提供在线咨询和维修服务，可以向他们咨询或找到附近的维修服务中心。
总之，变频微波炉的使用不仅能够提高生活质量，也需要我们对其原理和维修方面进行一些基本的了解。
只有这样，我们才能更好地保护我们的健康和家庭。
微波炉的原理解说和修理技巧微波炉的工作原理1、微波的特性微波是一种频率为300MHZ~300GHZ的电磁波，它的波长很短，具有可见光的性质，沿直线传播。
微波在遇到金属材料时能反射，遇到玻璃、塑料、陶瓷等绝缘材料可以穿透，在遇到含有水分的蛋白质、脂肪等介质可被吸收，并将微波的电磁能量变为热能。
由于微波的频率较高，它的传输需要用高导电率的波导管来传输。
微波的频段虽然很宽，但是真正用于微波加热的频段却很窄，主要原因是避免所以使用较多的频率，防止对微波通讯造成干扰。
国际上，家用微波炉有９１５MHz和２４５０MHz两个频率，２４５０MHz 用于家庭烹调炊具，９１５MHz用于干燥、消毒。
２、微波加热原理被加热的介质一般可分为无极性分子电介质和有极性分子电介质。
有极性分子在没有外加电场时不显示极性。
如果将这种介质放在外加电场中，每个极性分子会沿着电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极化。
外加电场越强，极化作用也越强。
当外加电场改变方向时，极性分子也随之以相反的方向形成有序排列。
若外加的是交变电场和磁场，极性分子将被反复交变磁化，交变电场的频率越高，极性分子反复转向的极化也就越快。
此时，分子热运动的动能增大，也就是热量增加，食物的温度也随之升高，便完成了电磁能向热能的转换。
家用微波炉的频率是２４５０MHz，电场方向每秒钟变化２４．５亿次，其生成的热量之大是可想而知的．微波炉是用微波来烹调食物的，由磁控管产生２４５０MHz的超短电磁波，通过微小元件发射到炉内各处，经发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、糖等）以每秒２４．５亿次的极高速振动．由于振动所引起的摩擦使食物内部产生高热，将食物烹熟．３、微波炉的工作过程电控系统将２２０Ｖ交流电压通过高压变压器和高压整流器，转换成４０００Ｖ左右的直流电压，送到微波发生器产生微波，微波能通过波导管传入炉热腔里．由于炉热腔是金属制成的，微波不能穿过．只能在炉腔里反射，并反复穿透食物，加热食物．从而完成加热过程。
第二节微波炉的电路原理随着技术的不断提高，适合不同需要的各种品牌的微波炉相继投入市埸。
国内产品以格兰仕、LG、蚬华、美的、飞跃、海尔等品牌为主流。
国外进入我国市埸的以松下、夏普等公司产品为主。
本讲解以格兰仕WP700----800，机电控制单一加热转盘控制型微波炉为主。
（一）格兰仕WP700----800电路（二）WP700-----800微波炉的简图上面的图看起来很麻烦，尤其对初学者。
它的开关有好多，有的几个联动。
好多在电视机电路里没见过。
为了逐点学，我把最最主要的几个器件画上。
其余的，逐点讲逐点添加好吗？1，四个部分。
见（图2-2-1）：一，市电供给部分：由电源插头，市电保险丝FUSE，开关和电线等组成。
二，升压部分：主要由升压变压器T组成。
三，整流部分：由高压保险丝H.V.FUSE，高压二极管，高压电容器等组成。
四，微波产生部分：主要由磁控管和波导装置组成。
2，三个电流回路（见下图2-2-2）：` 一，市电回路：220V交流电自插座流经保险丝，升压变压器初级，许多开关，流回插座。
` 二，灯丝回路：升压变压器第一组很粗的线圈，提供几伏交流电加热磁控管灯丝。
磁控管，实际上是磁控微波管，是一种电子管。
电子管只有热电子才发射。
要靠灯丝加热阴极，阴极才能发射电子。
这里的磁控管是灯丝当阴极的，叫直热式电子管。
上面两个回路流的是交流电；而下面回路里，流的是高频高压脉动直流电。
` 三，高压回路：磁控管阳极（屏极）接地，地是高压正端，电流方向是从地（磁控管阳极）流到阴极，再流到电容器（与二极管正极相联的那端，是负高压）。
` 要说明的是：电子流方向正好相反，负高压的电子，从与二极管正极相联的电容器那端，流到灯丝，在磁控管里流到屏极，流到地（微波炉机壳），再由高压线圈，回到电容器的另一端（正高压）。
3，主要器件所在位置下图（图2-2-3）是打开微波炉机壳后，能看到：市电保险丝，高压保险丝，磁控管，高压变压器等主要器件所在位置。
第三节微波炉的修理技巧（一）机盖折装我们修理部常常接收到自已拆看过的微波炉。
怎知道他拆过？因为盖板和机壳的雌雄接口没有对好，露出一条好宽的缝。
好在坏了，不然严重微波泄漏伤人！拆开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。
不过要看清楚，有的厂家在不同处用两种螺纹不同的螺钉。
记好了，装上时别弄错。
螺钉要放入固定的盒里，别丢了。
下了螺钉后，可取下铁皮盖板。
方法见（图3-1-1）：左手按住炉身，右手先将盖板后部向上抬起10----20度角，用力住后拉出。
装上盖板可要注意了。
盖板和炉身结合处是有雌雄口的。
下（图3-1-2）是盖板上右侧面上的雌接口（那你再仔细找找炉身上的雄接口）。
第一步，左手按住盖板前上部，右手住前推到底，见（图3-1-3））。
从炉身正面看，背部左上角拧一个螺钉（不要太紧）。
第二步,右手微微抬起盖板右边后部,左手按住盖板右侧前下部,右手再将盖板压下前推.使右侧盖板和机身的雌雄接口吻合.见（图3-1-4).拧好右侧螺钉.第三步,松开第一步拧的螺钉,交换两手,用同样的方法,使左侧盖板和机身的雌雄接口吻合.拧好所有螺钉.装盖完成!（二）看图识件` 下面以格兰仕WP700---900微波炉为例，结合电路图中的电路符号和实物，讲解各元器件物理性能和在电路中的作用，以及好坏的检测方法。
根据我们的经验，认为只有对电路和元器件认识充分，才能在修理中得心应手。
` 1，高压变压器` 变压器的文字符号是T，电路符号见下图右上角。
高压变压器的作用是给磁控管提供工作电压。
高压变压器初级通市电220v交流电，次级有两组，一组提供3.4v灯丝电压，另一组提供2000v左右高压。
见（图3-2-1）。
` 判断高压变压器好坏的方法有两种：` a，在微波炉工作时检查。
（下面详细介绍，读者千万等待一下，微波泄漏要伤身！！！）` b，在微波炉不工作时检查。
先将变压器的连线断开，用万用表的电阻档测。
初级绕组2.2欧左右，高压绕组130欧左右，为正常。
高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上。
灯丝绕组太粗太短，不好测，也不常坏。
` 高压变压器是贵重元件，又是易损元件。
很有可能出现：高压线漏电，短路，烧断。
我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有接触不良毛病。
2，高压电容器` 高压电容器在微波炉里的位置，是固定在微波炉的底板上。
和高压二极管，高压保险丝靠得很近。
见下面（图3-2-2-1）。
` 高压电容器的文字符号是C，电路图符号是两根平行竖线。
见下（图3-2-2-2）。
` 高压电容器的耐压是交流2100v，容量1微法。
里面有个放电电阻，是一个特殊的电容器。
不要买错啊。
见下（图3-2-2-3）。
` 高压电容器的好坏检测方法，跟电扇电容和洗衣机电容的检测方法一样的：a，不能在路测量，要拔了接插线。
b，如果事先通过电，还要先将电容两极短路放电。
c，用500型万用表x10K欧电阻档，红黑棒调来调去充放电测，阻值在‘无穷大’-----400K欧之间变化，表示电容量正常。
` 高压电容器也是易损元件。
漏电或击穿，会烧高低压保险丝。
下面（图3-2-2-4），这个电容器的电阻阻值几乎为0，击穿无用了。
3，二极管二极管的文字符号是D，电路符号见下（图3-2-3-1），有正负极之分。
机电控制型微波炉只有高压二极管，符号一样。
测量二极管好坏，用万用表的电阻档，断开电路单独测。
因为万用表的红棒通表里电池负极。
所以用红棒接二极管负极，黑棒接二极管正极，才能导通（指针转向低欧姆）。
普通二极管，正向导通4----5k 欧，反向电阻几M欧以上，越大越好。
这里的高压二极管工作在4000v电路里，峰值和余量考虑在内，耐压要求更高。
这种微波炉高压二极管有关商店里专门有售，负极有圆环可接底板，正极有套脚可插在高压电容器上。
，使用方便。
高压二极管，实际上有几个二极管串联而成的，内阻较高。
正向电阻100k欧左右，见下（图3-2-3-2）。
反向电阻‘无穷大’，见下（图3-2-3-3）。
高压二极管击穿，会烧断高压保险丝。
高压二极管内部烧断，会只有交流高压，没有直流高压。
4，保险管` 熔断丝，俗称保险丝。
当流过的电流超过一定数值后，发热熔断，不烧坏整个电路，起保险作用。
熔断丝装在两头有金属帽的玻璃管里，就是保险管。
微波炉里有两个保险管：一个高压保险管，一个低压保险管。
` 文字符号是F，电路符号见下（图3-2-4-1）。
图里是微波炉专用的高压保险管。
` 高压保险管装在微波炉的下方，和高压变压器、高压二极管、高压电容器靠在一起。
为了防止它触及或靠近其他元件和连线，造成漏电或高压放电，常把高压保险管装进一个塑料硬壳里。
见下面（图3-2-4-2）。
` 微波炉里的220v市电保险管，是彩电里一样的延迟保险丝。
常见规格有8A、10A、15A。
换用普通保险管，要用额定电流大一点的，否则经常断保险。
它的位置在微波炉的上方，见下面（图3-2-4-3）。
` 它们烧断已否用肉眼能看出。
也可用万用表电阻档测通断。
` 常断高压保险丝，原因除了变压器、二极管、电容电机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因。
5，磁控管` 磁控微波管，是一种电子管，常称磁控管。
从外表看，它有微波发射器（波导管）、散热器、灯丝、两个插脚和磁铁等，见下面（图3-2-5-1）。
从里面看，下面（图3-2-5-2是它的纵截面图。
下面（图3-2-5-3）是它的横截面图。
` 磁控管里有一个园筒形的阴极，这里是直热式的，灯丝就是阴极。
阴极外面包围着一个高导电率的无氧铜制成的阳极。
阳极用来接收阴极发射的电子。
阳极上有几个谐振腔，它们是产生高频振荡的选频谐振回路。
谐振频率主要由空腔的尺寸决定的。
为了安全和使用方便，阳极接地。
阳极接地作参考点，零电势（0v），那阴极就是加上几千v负高压。
另外再有磁铁的作用。
热电子从阴极溢出后，在磁埸力和电埸力的共同作用下，沿螺旋状高速飞向阳极，又有谐振腔的作用，电子振荡成微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物。
` 磁控管好坏测量方法：a，关机后，使高压电容放电，拔下磁控管灯丝两个插头。
b，用万用表x1欧电阻档测两灯丝，应小于1欧。
c，用x10k档测任一灯丝对地（金属机壳）都是‘无穷大’。
否则坏了。
6，炉灯` 炉灯是在炉膛内装个220v15w小电灯，见下面（图3-2-6-1），照亮炉膛，观察食物加热程度。
盛食物的园盘是否转动等。
` 电灯的电路符号是园圈里加x（本图里加L），文字符号是L。
` 炉灯装在磁控管左边，见下面（图3-2-6-2）。
