CRH3动车组介绍(2)

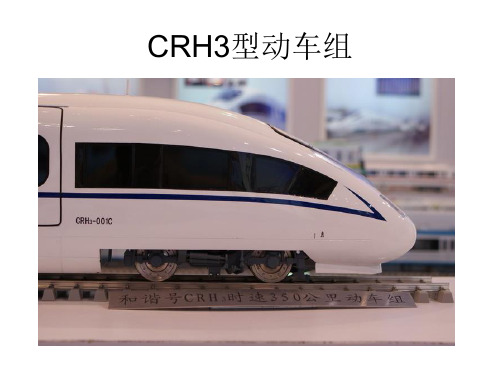

CRH3型动车组CRH3型动车组是以西门子公司的Velaro E型动车组为原型车，通过全面引进设计制造技术，由唐山轨道客车有限公司在国内制造生产。

CRH3型动车组8 800 kW的牵引功率为350 km/h的最高行车速度提供了技术保障，并具备了向350 km/h的持续行车速度和380 km/h最高行车速度升级的技术平台，是当今世界铁路最先进的动力分散型高速动车组。

（1）CRH3型动车组的编组及平面布置。

①编组结构。

CRH3型动车组为8节编组，采用4M+4T动力分散式配置。

CRH3型动车组采用交流传动系统，两端为带司机室的动力车，列车正常运行时由前端司机室操纵。

CRH3型动车组包括5种不同的车，即端车（头车和尾车）、变压器车、变流器车、餐座合造车和一等座车。

②平面布置。

CRH3型动车组按座椅布置的不同可分为头车、一等座车、二等座车、座车和餐车的合造车。

客室包括头车休闲区、一等座车客室和二等座车客室。

一等座车客室座椅采用“2+2”布置，二等座车客室座椅采用“2+3”布置。

餐饮服务区设有立式靠座、酒吧立桌、吧台等设施。

全列车除酒吧车、头车外，每节车均设有两个卫生间，其中包含一个残疾人专用卫生间，这种卫生间布置在带有轮椅区的中间车（FC05）上。

（2）主要外形尺寸。

CRH3型动车组头车长度为25.860 m，中间车长度为24.825 m，总长约200 m，车体宽度为3.265 m，车体高度为3.890 m。

（3）CRH3型动车组的车内主要设备。

①司机室。

CRH3型动车组为8车编制的动车组，在头车EC01和EC08上各设一个司机室，两端的司机室具有相同的设置与功能。

司机室设计为单人驾驶模式，司机操纵台设在中央。

②给排水和卫生系统。

CRH3型动车组列车的给排水和卫生系统主要包括供水系统、电开水炉和卫生系统3部分。

③行李架。

行李架跨越相应各车厢客室的总长，分布在客室的两侧。

④餐饮设施。

CRH3型动车组的餐饮系统用于整列车旅客食物方面的供应，以满足旅客在乘车过程中的基本饮食需要。

crh型动车组系统分类中国铁路动车组（China Railway High-speed，简称CRH）是中国铁路系统的高速列车，旨在提供高效、舒适、安全的出行体验。

根据列车的不同特性和运营要求，CRH动车组系统被划分为多个分类。

下面就让我们来了解一下这些分类，并了解它们的特点和应用。

一、CRH1型动车组CRH1型动车组是中国铁路系统中的第一代高速列车，通常用于中长程运营。

这种动车组的最高时速可达到220公里/小时，并具备较好的加速性能。

同时，CRH1型动车组的车厢结构紧凑，乘坐舒适度高，内部设备齐全，满足了旅客的基本需求。

它在中国铁路系统中的运营里程较长，覆盖了许多主要线路。

二、CRH2型动车组CRH2型动车组是中国铁路系统中的第二代高速列车，用于中短程运营。

这种动车组的最高时速达到了300公里/小时，具备更好的加速性能和操作灵活性。

与CRH1型相比，CRH2型动车组提供了更高的速度和更短的行程时间，因此非常适合连接城市间的高速铁路线路。

三、CRH3型动车组CRH3型动车组是中国铁路系统中的第三代高速列车，用于长程运营。

这种动车组的最高时速为350公里/小时，是目前中国境内最快的高速列车。

CRH3型动车组采用了先进的轻量化设计和动力系统，具备较低的能耗和较高的运营效率。

它广泛应用于中国高速铁路干线，连接了许多重要城市。

四、CRH5型动车组CRH5型动车组是中国铁路系统中的第五代高速列车，用于跨区域运营。

这种动车组的最高时速可达到250公里/小时，配备了舒适的座椅和先进的车载设备。

CRH5型动车组可在不同的城市间提供快速便捷的交通连接，提高了区域间的交流和交流。

五、CRH6型动车组CRH6型动车组是中国铁路系统中的第六代高速列车，用于短程城际运营。

这种动车组的最高时速为300公里/小时，具有较小的车体和较高的载客量。

CRH6型动车组在城际交通运输中起到了重要的角色，提供了高效的城市连接服务。

综上所述，CRH型动车组系统根据列车的不同特性和运营要求进行了分类。

目前国内所应用动车组的类型及特点一、引言动车组是指配备有自主牵引装置的多节式列车，它具有高速、大容量、舒适等优点，是现代化铁路交通的重要组成部分。

本文将介绍目前国内所应用动车组的类型及特点。

二、CRH1型动车组1. 简介CRH1型动车组是中国第一代高速动车组，由中国南车和阿尔斯通联合设计制造，于2007年开始运营。

该型号的最高设计时速为220公里/小时。

2. 特点（1）外观：CRH1型动车组采用流线型设计，外观美观。

（2）座椅：座椅采用人体工学设计，较为舒适。

（3）安全性能：该型号采用电子控制系统和自动驾驶系统，具有较高的安全性能。

三、CRH2型动车组1. 简介CRH2型动车组是中国第二代高速动车组，由中国南车和巴黎地铁公司联合设计制造，于2008年开始运营。

该型号的最高设计时速为350公里/小时。

2. 特点（1）外观：CRH2型动车组采用流线型设计，并且在外观上与CRH1型动车组有所不同。

（2）座椅：座椅采用人体工学设计，较为舒适，并且配备了电源插座和USB接口。

（3）安全性能：该型号采用电子控制系统和自动驾驶系统，具有较高的安全性能。

四、CRH3型动车组1. 简介CRH3型动车组是中国第三代高速动车组，由中国南车和西门子联合设计制造，于2014年开始运营。

该型号的最高设计时速为380公里/小时。

2. 特点（1）外观：CRH3型动车组采用流线型设计，并且在外观上与前两代有所不同。

（2）座椅：座椅采用人体工学设计，较为舒适，并且配备了电源插座和USB接口。

（3）安全性能：该型号采用电子控制系统和自动驾驶系统，具有较高的安全性能，并且配备了防爆门和火灾报警系统等设施。

五、CR400AF/BF型复兴号动车组1. 简介CR400AF/BF型复兴号动车组是中国第四代高速动车组，由中国南车和阿尔斯通联合设计制造，于2017年开始运营。

该型号的最高设计时速为350公里/小时。

2. 特点（1）外观：CR400AF/BF型复兴号动车组采用流线型设计，并且在外观上与前三代有所不同。

CRH3型动车组简介Velaro E采用了与ICE3完全相同的SF500型转向架与牵引、控制技术，仅将牵引功率由ICE3的8000kW增加到8800kW，以保证最高运行速度达到350km/h，牵引变流器的原件由ICE3的GTO改进为IGBT，并配备了最先进的欧洲ETCS的2级信号系统，同时是欧洲铁路第一个完全符合最新《跨欧铁路系统机车车辆子系统互通性技术规范》（TSI）的高速列车，考虑了欧洲TSI（欧洲铁路联运技术规范）要求，切合实际地采纳了防撞与防火保护规范。

车辆的总体布置也按西班牙铁路的要求进行了调整。

CRH3型车从08年到14年，在中国已经安全运营了7年多了。

其最高运行速度为350km/h，是当今世界上运营速度最高的动车组CRH380BL的原型车。

采用基于GSM-R标准ETCS2级的列车运行控制系统，并装有LZ80列控系统。

列车通讯网络由WTB和MVB组成，确保数据传输的可靠、通畅，列车控制及防护系统的自动化水平较高。

其与ICE3相同的SF500转向架和先进、成熟的牵引控制技术，具有高可靠性、高舒适性的运营优点。

铝合金车体按EN标准设计，强度、刚度设计标准高，车辆运用寿命长，可达20年以上。

车辆的密封性好，可以使旅客免受列车高速会车及通过隧道时车外压力波对车内造成的影响。

按欧洲联运技术条件TSI的防撞结构的设计，对乘客和乘务人员有较高的安全保护作用。

此车具有完备的车载技术诊断系统，对各种功能设备故障的检测、预报、排出的水平较高，并方便地面检修，具有良好的运用检修体系，运用效率高。

各种履行必备技术设施齐全，且车辆档次高，堪称世界最高档旅客列车。

根据不同的旅客需求，车上设置了3种旅客坐席，264个普通坐席，103个舒适坐席和37个俱乐部会员坐席。

在司机室后部设有会议室和VIP包间。

动车采用模块化设计，在达到了较高的标准化、系列化水平的前提下，具有较大的灵活性，既方便制造、组装、运用检修，又便于满足不同的用户需要。

CRH3CRH3,全称：China Railway Highspeed 3，动车组为4动4拖8辆编组，采用电力牵引交流传动方式，由2个牵引单元组成，每个牵引单元按两动一拖构成。

动车组具有良好的气动外形，其载客速度为350KM\H，最高试验速度为 404KM\H。

两端为司机室，列车正常运行时由前端司机室操纵。

两列动车组可以联挂运行，自动解编。

CRH3动车组设置一等座车一辆、二等座车6辆和一辆带厨房的二等座车。

一等车厢座席采取2＋2布置，二等车车厢座席采取2＋3布置，除带厨房的二等座车采用固定座椅外，其余车型均采用了可旋转座椅，全车定员557人。

背景2004年10月中国国家主席胡锦涛访问德国期间，与西门子公司签订了60辆加阔版ICE3列车的合同，作为中国高速铁路（CRH）的运营车型，合同价值约6亿7000万欧元。

合同约定少量列车由德国直接出口至中国，大部分列车由中国北车集团唐山轨道客车有限责任公司在中国组装，并改名为CRH3型和谐号列车。

CRH3动车组是在德国西门子ICE 3/ VelaroE成功开发的基础上，适应中国的客运需求进行适应性优化设计而来的，它继承了ICE 3/ VelaroE高速电动车组的高新技术，并根据技术的发展趋势进行了改进。

技术特点CRH3车体采用大型挤压中空铝型材焊接而成，司机室采用弯曲铝型材梁和板状铝型材作蒙皮的焊接结构。

车体的强度按EN12663进行设计。

防火安全性按DIN5510和EN45545设计，火灾发生后，可以80km/h的速度运行10分钟的要求，车体、电气柜和重要电缆、外端门、重要电缆和系统的防护、材料选择等都采用特殊的设计。

转向架采用经过实践验证、性能优良的SF500转向架。

为适应车体的加宽和速度的要求，仅对枕梁、减振器、弹簧参数、传动比等进行了适应性的改变和优化。

牵引系统与Velaro E动车组基本相同，牵引功率相同为8800kw,牵引部件分散配置在6辆车上。

中国引进Siemens AG 技术（部分进口）生产的时速350KM动力分散式动车组，以西门子公司制造的ICE3为原车，合作厂是北车唐山轨道客车有限公司。

2008年3月份，国内第一列国产化350km/h动车组将完成总体组装，首批3列动车组和由西门子公司制造的2列原型车将于2008年北京奥运会召开前交付京津高铁使用。

CRH3动车组基于西门子高速列车Velaro平台。

Velaro平台的优势在于其动力分布式牵引技术，所有的设备分布于列车底部，因此列车可以比其它同样长度列车多容纳25%的座位。

车辆所有部件设计统一，低轴重使基础设施的维修成本更低。

ICE 3为八节车厢之电联车，包括三节头等车厢、四节普通车厢及一节餐车，车厢比ICE 1和ICE 2之长度稍短、宽度稍窄，全长200.67m，共可承载380名旅客(四电源系统)或391名旅客(单电源系统)。

八个动力转向架的输出马力达8800kW；亦可作两组列车联挂营运，总长达401.34m。

[编辑本段]详细技术资料编组形式为，4M4T，可两列重联；动力配置：2(2M+1T)+2T；编组重量：380t；编组长度：200.67m；总牵引功率：8800kW；动轴数：16；单电机功率：550kW；吨均功率：21.05kW/t；运营时速：350km/h；试验速度：≤400km/h；转向架轴重：15t；车辆宽度：2.950m；车辆高度：3.890m；中间车长度：24.775m；头车长度：25.675m；转向架轴距：2.500m；转向架中心距：17.375m；辅助供电制式：3相440V 80Hz，DC110V；列车控制网络系统：车载分布式计算机网络系统。

有关CRH3的最新消息2008年4月11日，首列国产时速350公里CRH3“和谐号”动车组在中国北车集团唐山轨道客车有限责任公司下线，标志着中国铁路技术装备现代化取得又一重大成果，我国由此成为世界上仅有的几个能制造时速350公里高速铁路移动装备的国家之一。

][高速机辆][CRH]CRH（1、2、3、5）系列介绍及其原型车在网上收集的，供大家一起看看吧CRH，中国高速铁路，英文全称（CHINA RAILWAY HIGI-SPEED）目前已知有CRH1，CRH2，CRH3，CRH5没有CRH4好多车迷说是忌讳“4”，所以没有CRH4，不知道真假。

其中，CRH1、2、5均为200公里级别（营运速度200KM/h，最高速度250KM/h），其中CRH2和CRH5具备提速至300KM/H的条件。

CRH3为300公里级别（营运速度330KM/h，最高速度380KM/h）。

下面分别介绍一下咯CRH1，庞巴迪-四方-鲍尔（BSP）生产，原型是庞巴迪为瑞典AB提供的Regina。

编组型式：8辆编组，可两编组连挂运行动力配置：2（2M+1T）+（1M+1T）车种：一等车、二等车、酒吧坐车合造车定员（人）：670客室布置：一等车2+2、二等车2+3最高运营速度（km/h）：200最高试验速度（km/h）：250适应轨距（mm）：1435适应站台高度（mm）：500~1200传动方式：交直交牵引功率（kW）：5500编组重量及长度：213.5m，420.4t车体型式：不锈钢气密性：没有头车车辆长度（mm）：26950中间车辆长度（mm）：26600车辆宽度（mm）：3328车辆高度（mm）：4040空调系统：分体式空调系统转向架类型：无摇枕空气弹簧转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤16转向架轮径（mm）：915/835转向架固定轴距（mm）：2700受流电压：AC25kV，50Hz牵引变流器：IGBT水冷VVVF牵引电动机：265kW启动加速度（m/s2）：0.6制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤2000辅助供电志士：三相AC380V 50Hz DC100VCRH2，南车四方（联合日本财团）生产，原型日本新干线E2-1000。
