华为 AR1220路由器配置参数实际应用实例解说一1. 配置参数[GZ]dis cu[V200R001C00SPC200] //路由器软件版本,可从官方网站下载#sysname GZ //路由器名字 GZftp server enable //ftp 服务开通以便拷贝出配置文件备份#voice#http server port 1025 //httpundo http server enable#drop illegal-mac alarm#l2tp aging 0#vlan batch 10 20 30 40 50 //本路由器设置的 VLAN ID#igmp global limit 256#multicast routing-enable //开启组播#dhcp enable //全局下开启 DHCP 服务然后在各 VLAN 上开启单独的 DHCP #ip vpn-instance 1ipv4-family#acl number 2000rule 10 permit#acl number 2001 //以太网访问规则列表。

rule 6 permit source 172.23.68.0 0.0.0.255 //允许此网段访问外网rule 7 permit source 172.23.69.0 0.0.0.255 //允许此网段访问外网rule 8 permit source 172.23.65.0 0.0.0.3 //允许此网段的前三个 IP 访问外网 rule 9 deny //不允许其他网段访问外网#acl number 3000 //此规则并未应用rule 40 permit ip source 172.23.65.0 0.0.0.255 destination 172.23.69.0 0.0.0.25 5#acl number 3001//定义两个网段主机互不访问,学生不能访问 65网段。

华为AR1220－S设置教程首次登录系统简介当用户需要为第一次上电的设备进行配置时，可以通过Console口、MiniUSB口登录设备。

一块主控板提供一个Console口（端口类型为EIA/TIA-232 DCE）、一个MiniUSB口。

通过将用户终端的串行端口与设备Console口直接连接，或者将用户终端的USB口与设备MiniUSB口直接连接，实现对设备的本地配置。

说明：在通过MiniUSB口登录设备前，需要在用户终端安装MiniUSB接口的驱动程序。

同一时刻，MiniUSB端口和Console口只有一个可以使用。

通过MiniUSB口登录路由器安装路由器驱动程序在PC端安装路由器驱动程序AR_MiniUSB_driver，使PC端可以发现并识别AR1200-S。

背景信息此驱动程序仅支持Windows XP/VISTA/7操作系统。

操作步骤在PC端双击驱动程序的安装文件并点击“Next”，如图1所示。

图1 PC端运行驱动程序选择“I accept the terms in the license agreement”并点击“Next”，如图2。

图2 接受软件协议条款点击“Change”可以更改驱动解压的路径，然后点击“Next”，如图3所示。

图3 选择驱动解压路径点击“Install”后进行解压，完成后点击“Finish”结束解压，如图4所示。

图4 完成驱动的解压•在刚才指定的解压路径下找到“DISK1”文件夹，进入找到“setup.exe”图标并双击。

•点击“下一步”，选择“我接受许可证协议中的条款”项并点击“下一步”进入驱动安装。

•点击“完成”结束驱动程序的安装。

鼠标右键点击“我的电脑”，单击“管理”–>“设备管理器”–>“端口（COM和LPT）”，可以看到一个“TUSB3410 Device (COM3)”的设备即为路由器。

说明：如果在设备管理器中没有找过“TUSB3410 Device (COM3)”的设备，请重新安装驱动或者更换MiniUSB 线缆重新连接。

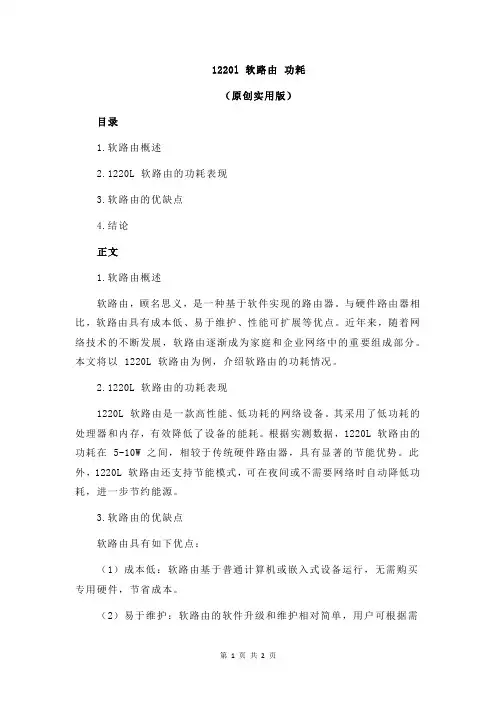

1220l 软路由功耗（原创实用版）目录1.软路由概述2.1220L 软路由的功耗表现3.软路由的优缺点4.结论正文1.软路由概述软路由，顾名思义，是一种基于软件实现的路由器。

与硬件路由器相比，软路由具有成本低、易于维护、性能可扩展等优点。

近年来，随着网络技术的不断发展，软路由逐渐成为家庭和企业网络中的重要组成部分。

本文将以 1220L 软路由为例，介绍软路由的功耗情况。

2.1220L 软路由的功耗表现1220L 软路由是一款高性能、低功耗的网络设备。

其采用了低功耗的处理器和内存，有效降低了设备的能耗。

根据实测数据，1220L 软路由的功耗在 5-10W 之间，相较于传统硬件路由器，具有显著的节能优势。

此外，1220L 软路由还支持节能模式，可在夜间或不需要网络时自动降低功耗，进一步节约能源。

3.软路由的优缺点软路由具有如下优点：（1）成本低：软路由基于普通计算机或嵌入式设备运行，无需购买专用硬件，节省成本。

（2）易于维护：软路由的软件升级和维护相对简单，用户可根据需求自行安装、配置和升级软件。

（3）性能可扩展：软路由可根据需求灵活扩展性能，如增加内存、升级处理器等。

然而，软路由也存在一定的缺点：（1）稳定性相对较低：相较于硬件路由器，软路由在处理大量数据时可能出现性能瓶颈或稳定性问题。

（2）安全性较低：软路由容易受到病毒和恶意软件的攻击，需要用户具备一定的网络安全知识。

4.结论综上所述，1220L 软路由在功耗方面表现出色，具有较高的性价比。

然而，用户在选择软路由时，还需根据自身需求和网络环境，权衡利弊，综合考虑。

华为单臂路由的配置方法步骤图部署了VLAN的交换机可以实现在同一广播域内不同主机之间的通信，但是要想实现不同VLAN间主机通信，就要引入路由技术，可以通过二层交换机配合路由器来实现路由转发。

下面是店铺给大家整理的一些有关华为单臂路由配置方法，希望对大家有帮助!华为单臂路由配置方法首先利用华为模拟器eNSP来设计逻辑网络拓朴图，有一台路由器AR1220，一台二层交换机S3700，二台PC主机。

其之间用线缆连接并作好标注。

在华为模拟器eNSP中打开终端配置交换机S3700,配置内容截图如下system-viewsysname SW1 //设置交换机名字为SW1vlan batch 2 3 //连续创建vlan 2 3interface Ethernet 0/0/1port link-type access //设置端口类型为accessport default vlan 2 //将接口划分到vlan 2quitinterface Ethernet 0/0/2port link-type accessport default vlan 3quitinterface Ethernet 0/0/3port link-type trunk //设置端口类型为trunkport trunk allow-pass vlan 2 3 //华为交换机默认不支持其他vlan通过，除去vlan 1,允许trunk端口通过vlan 2 3[SW1-Ethernet0/0/3] //按CTRL+Z返回用户视图system-viewdisplay vlan //显示vlandisplay interface brief //显示接口概save在打开终端配置路由器AR1220，配置内容截图如下system-viewsysname R1 //设置路由器名字R1display interface brief //显示接口概要interface GigabitEthernet 0/0/0.1dot1q termination vid 2 //封装dot1q协议,该子接口对应vlan 2ip address 192.168.2.254 24 //设置子接口IP地址和子网掩码arp broadcast enable //开启子接口的ARP广播quitinterface GigabitEthernet 0/0/0.2dot1q termination vid 3ip address 192.168.3.254 24arp broadcast enablequitdisplay ip interface brief //显示接口IP的简要状态信息ping 192.168.2.2ping 192.168.3.3quitsave分别在PC1和PC2用ping命令测试连通性，对方收到报文后会反馈时间等信息，如图本实验通过结合AR1220路由器和S3700交换机完成了单臂路由配置，实现局域网内不同vlan主机之间通信。

实验4-1 直连路由配置一、实验背景二、实验目的（1）掌握路由器接口配置过程（2）掌握直连路由项自动生成过程（3）掌握路由器逐跳转发过程（4）掌握IPoE工作原理三、实验设备ensp软件，路由器AR1220，交换机S5700两台，PC四台。

四、实验步骤1、新建拓扑图2、PC配置IP地址、子网掩码PC1 IP地址：192.168.1.1 子网掩码：255.255.255.0 网关：192.168.1.254 PC2 IP地址：192.168.1.2 子网掩码：255.255.255.0 网关：192.168.1.254 PC3 IP地址：192.168.2.1 子网掩码：255.255.255.0 网关：192.168.2.254 PC4 IP地址：192.168.2.2 子网掩码：255.255.255.0 网关：192.168.2.2543、路由器AR1配置<Huawei>system-view[Huawei]undo info-center enable[Huawei]sysname R1[R1]interface GigabitEthernet 0/0/0[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24[R1-GigabitEthernet0/0/0]quit[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]ip address 192.168.2.254 24[R1-GigabitEthernet0/0/1]quit4、通过ping检测网络连通性通过PC1去ping检测与PC3、PC2、PC4的网络连通情况注意：如果以上ping结果显示PC1与PC2、PC3、PC4可以通信，，则说明已经达到了实验结果要求。

5、保存实验配置R1配置：<R1>saveThe current configuration will be written to the device.Are you sure to continue?[Y/N]y这个时候，输入y，确认保存配置最后，保存实验设计文件五、实验总结。

智能流控路由器华为AR1220华为技术有限公司是全球领先的电信解决方案供应商，有着强大的研发能力，提供多元化的产品和服务，做为产生路由器的老牌企业，华为这次专为网吧、工厂、学校等单位而研发的AR1200路由器，更是体现了华为的科技力量。

下面是店铺整理的一些关于智能流控路由器华为AR1220的相关资料，供你参考。

智能流控路由器华为AR1220介绍一、华为AR1220路由器采用多核CPU和无阻塞交换结构，拥有强大的数据处理能力，支持多种网络管理模式，支持多种宽带接入技术，并且内置防火墙功能，能够有效防止病毒攻击及非法入侵。

凭借领先于业界的系统性能和可扩展能力，充分满足未来业务扩展的多元化应用需求。

二、路由器接口卡安装在业务槽位内，包含SIC和WSIC两种接口卡。

两个SIC槽位通过拆卸滑道可以组合成一个WSIC槽位。

华为AR1220路由器采用多种接口卡，包括以太网接口卡、ADSL2+/G.SHDSL接口卡、E1/T1/PRI/VE1/VT1接口卡、同异步接口卡、FXS/FXO语音卡、ISDN接口卡等。

三、华为AR1220路由器的软件分为基础软件和功能License软件。

基础软件包含路由、交换、语音、安全等基础特性。

功能License 软件包括特色功能包，如PBX等。

四、采用嵌入式硬件加密、支持防火墙，覆盖业界最广泛的有线和无线连接模式，如E1/T1、xDSL、3G等。

它的转发性能为350Kpps，有8个FE和2个GE端口，有2个SIC插槽，外形尺寸(WxDxH)为390mmx220mmx44.5mm。

华为AR1220路由器是华为专门为中小型企业单位推出的高性价比，智能型宽带路由器，它融入了华为第三代AR、采用多核CPU、无阻塞交换架构、双模网络。

具有开放业务平台，安全业务接入，智能业务部署，业务管理简单等特性。

华为AR1220重要参数Qos支持：支持支持：支持产品内存：DRAM内存：512MB FLASH内存：25...网络安全：ACL、防火墙、802.1x认证、MAC地...电源功率：54W华为AR1220基本参数路由器类型：企业级路由器端口结构：模块化其它端口：8个FE，2个GE接口2个USB2.0端口1个Mini-USB控制台端口1个串行辅助/控制台端口扩展模块：2个SIC插槽华为AR1220功能参数防火墙：内置防火墙Qos支持：支持支持：支持网络安全：ACL、防火墙、802.1x认证、MAC地址认证、Web 认证、AAA认证、RADIUS认证、HWTACACS认证、广播风暴抑制、ARP安全、ICMP反攻击、URPF、IP Source Guard、DHCP Snooping、CPCAR、黑名单、攻击源追踪网络管理：升级管理、设备管理、Web网管、GTL、SNMP、RMON、RMON2、NTP、CWMP、Auto-Config、U盘开局、NetConf华为AR1220其他参数产品内存：DRAM内存：512MBFLASH内存：256MB电源电压：AC 100-240V，50/60Hz电源功率：54W产品尺寸：390×220×44.5mm产品重量：2.9kg环境标准：工作温度：0-40℃工作湿度：5%-90%(不结露)其它性能：整机交换容量：8Gbps[1]。
