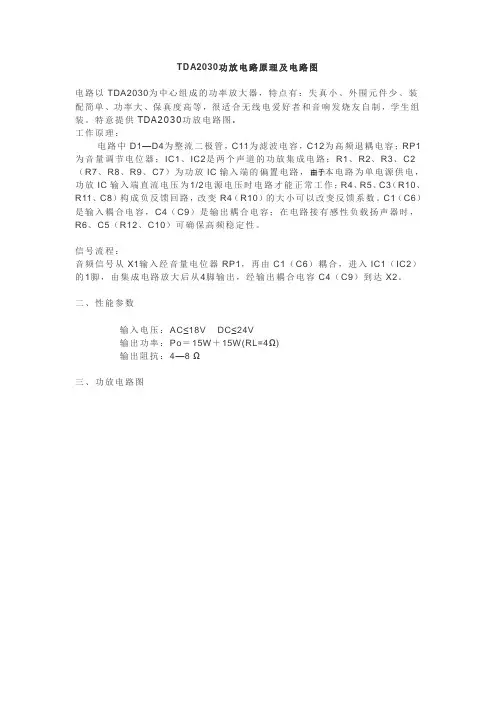

TDA2030功放电路原理及电路图
电路以TDA2030为中心组成的功率放大器，特点有：失真小、外围元件少、装配简单、功率大、保真度高等，很适合无线电爱好者和音响发烧友自制，学生组装。
特意提供TDA2030功放电路图.
工作原理：
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。
C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。
信号流程：
音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。
二、性能参数
输入电压：AC≤18V DC≤24V
输出功率：Po＝15W＋15W(RL=4Ω)
输出阻抗：4—8 Ω
三、功放电路图。
OCL,OTL,BTL,甲类,乙类,甲乙类各种放大电路的原理详解,优缺点分析,以及应用说明（优选.) OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitorless）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。

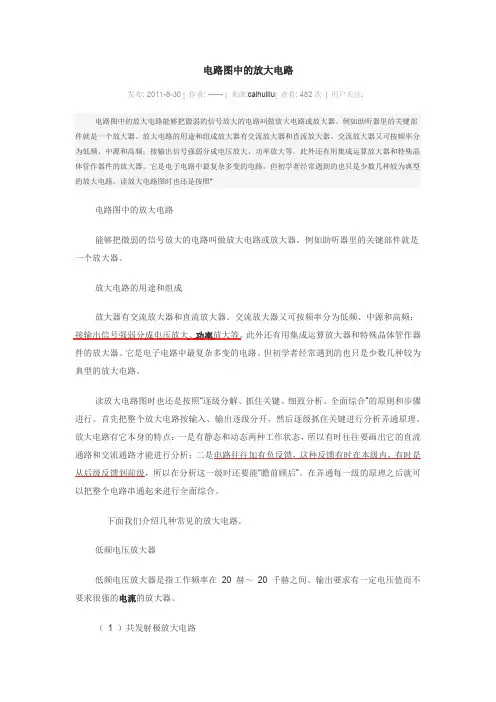

电路图中的放大电路发布:2011-8-30|作者:——|来源:caihuiliu|查看:482次|用户关注：电路图中的放大电路能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“电路图中的放大电路能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在20赫～20千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
（1）共发射极放大电路图1（a）是共发射极放大电路。
C1是输入电容，C2是输出电容，三极管VT就是起放大作用的器件，RB是基极偏置电阻,RC是集电极负载电阻。
1、3端是输入，2、3端是输出。
