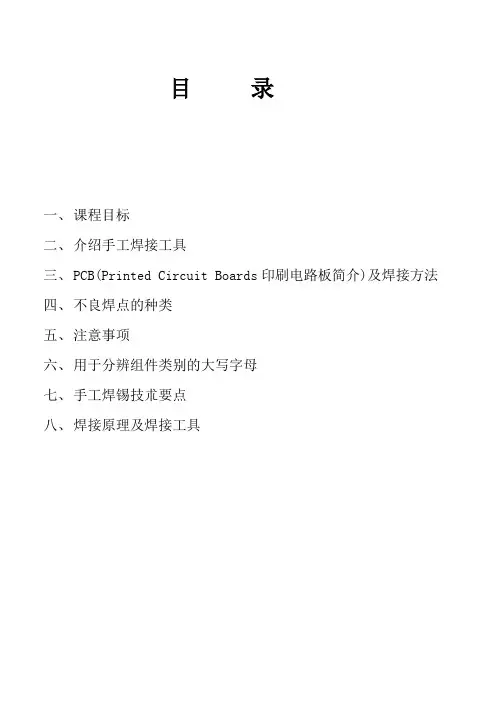

目录
一、课程目标
二、介绍手工焊接工具
三、PCB(Printed Circuit Boards印刷电路板简介)及焊接方法
四、不良焊点的种类
五、注意事项
六、用于分辨组件类别的大写字母
七、手工焊锡技朮要点
八、焊接原理及焊接工具
一课程目标
通过参加本培训课程，学习规的焊接操作，让伯操作人员掌握基本工具的正确使用﹔保养﹔以及日常锡焊接和维修过程中正确的焊接和焊接后的PCBA可接受标准的认识及自我判定﹐以及常见封装形式的元器件的焊接技术.
二介绍手工焊接工具
电烙铁、焊锡丝、助焊剂、吸水海绵、吸锡器、镊子、斜口钳。
平时注意爱护工具，工作结束后将工具放回原位.
1 .使用电烙铁须知
1.1 烙铁种类﹕电烙铁是利用电流的热效应制成的一种焊接工具﹐分恒温烙铁和常温烙铁﹔烙铁
头按需要可分为﹕弯头﹔直头﹔斜面等
1.2烙铁最佳设置温度﹕各面贴装组件适合的温度为325度﹔一般直插电子料﹐烙铁温度一般
设置在330-370度﹐焊接大的组件脚温度不要超过380度﹐但可以增大烙铁功率.
1.3烙铁的使用及保养﹕
a.打开电源，几秒钟后烙铁头就达到本身温度。.尽量使用烙铁头温度较高，受热面积较大的部
分焊接﹐不用时将烙铁手柄放回到托架上.
b.应先使用海绵将烙铁清理干凈后，才开始焊接；在海绵上轻擦烙铁头,避免焊锡四溅.
c.用细砂纸或锉刀除去烙铁头上的氧化层部分.
d.工作结束和中午吃饭时应加焊锡保护铁头.在温度较低时镀上新焊锡，可以使焊锡膜变厚而减
免氧化，有效的延长烙铁头的使用寿命.
e.焊接时不要使用过大的力，不要把烙铁头当在改锥等工具.
f.烙铁头中有传感器，传感器是由很细的电阴线组成的，所以不能磕碰烙铁头
g.换烙铁头时需要关闭电待烙铁头温度冷却.（注：不要用手直接取，避免烫伤;也不可用金属夹
取）
2.海绵的清洗
a.海绵应用清水早晚冲洗两遍，温度不要太高，不要用肥皂及各种洗涤剂搓洗.
b.不要使用干燥或过湿的海绵(用手挤压海绵无水份流出为最佳状态).
3.助焊剂的作用
助焊剂的种类﹕树脂系助焊剂（以松香为主）﹔水溶系助焊剂.
(包括含酸性的焊膏﹔松香﹔松香酒精溶注液﹐氯化锌水溶液)
助焊剂的作用﹕
a.润滑焊点，清洁焊点，除去焊点中多余的杂质.
4.焊锡丝（线）
焊锡丝（线）是一种铅锡合金﹐俗称焊锡.(目前公司所用的都为无铅锡丝(线)
5.镊子
在电路焊接时﹐用来夹导线和电阻等小零件﹐不能用很大的力气夹大东西.
三 PCB(Printed Circuit Boards 印刷电路板)简介：
1. 拿印刷电路板的方法以及正反面的识别.
a. 裸手拿PCB时，应拿 PCB的四角或边缘，避免裸手接触到焊点，组件和
连接器.
---手上的油渍和污迹会阴碍顺利的焊接
----焊点的周围将被氧化，最外层将被损害
---手指印对组件，焊点有腐蚀的危险
b. 对静电敏感的PCB﹔组件等要戴静电环﹐并保证静电环的有效性.
2. 焊接方法
1. 测试腕环，焊接前把腕环带好. 并保证静电环的有效性.
2. 座椅调节至适合自己的高度，坐在座椅上姿势端正，两腿正放在桌面下，身体不要
靠在座椅上
3. 焊接前或焊接过程中都要随时清洁烙铁头的焊锡残渣.
4. 焊接时，不能用力按压烙铁，否则，焊盘和烙铁头会受到损坏.
5. 电容，电阻的点焊方法
a.预加锡：在焊盘一边加少量焊锡
b.定位：用镊子将组件放在正确位置
c.检查：确定组件放正并紧贴PCB板（组件要对称放在两个焊盘中间）
d.预热：预热时烙铁头不要使焊锡接触到烙铁头
e.冷却：在焊接冷却阶段不要移动组件
6. IC集成块的拉焊方法
a.注意：焊锡充满整个焊盘，管腿后面也应有焊锡，芯片应紧贴PCB板，加热时间不
能过长.拉焊时﹐烙铁头要接地.
b.了解表面贴装（SMD）组件检验标准, 表面贴装（SMD）组件不良焊点的种类及其产
生原因
表面贴装组件SMD贴装问题描述
注意：工作中应及时注意自我保护，不要穿短裙，短裤、并戴手套以免烫伤
7. 完美焊点标准﹕表面光滑亮洁﹐焊锡充满整个焊盘﹐焊点高度为为无件高度的一半﹐
并形成一个凹的弧度.
四不良焊点的种类：
1. 手工焊接：
a.焊桥/虚焊
b.焊盘掉/歪
c.毛刺/洞焊---锡毛刺产生的原因是焊锡加热时间过长，烙铁头移动的方向不对
d.焊锡多/少
e.焊锡球/残留
f.干/冷焊点
g.组件倾斜/破损
h.管腿歪/翘起
i.焊锡不浸润
j.组件丢失
k.组件错误
l.贴装错误
m.无焊膏
n.焊桥
o.焊接不良
p.组件机械性损伤
五注意事项：
a.注意组件极性.
b.表面贴装组件应紧贴PCB板.
c.绝缘空间应无毛刺，无焊锡球及多余的金属片残留.
d.相同形状的组件有可能部功能不同，不要混淆.
e.使用烙铁焊接组件和用热吹风枪吹下组件时，避免影响被焊组件周围的其它组件.
f.焊接后清洁板面.
g.工作台光线充足.
六用于分辨组件类别的大写字母：
R-电阻 C-电容 D-二极管
U-集成电路 RZ/L-电感 Q-三极管
J-接插件
七手工焊锡技朮要点﹕
作为一种操作技术，手工锡焊主要是通过实际训练才能掌握，但是遵循基本的原则，学习
前人积累的经验，运用正确的方法，可以事半功倍地掌握操作技术,以下各点对学习焊接技
术是必不可少的.
1.锡焊基本条件
a.焊件可焊性
不是所有的材料都可以用锡焊实现连接的，只有一部分金属有较好可焊性（严格的说应
