电冰箱温控器结构与工作原理

实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。

二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。

电冰箱的控制电路是根据电冰箱的性能指标来确定。

但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。

常用压力式温度控制器见下图。

1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。

它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。

（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。

温度控制器的种类很多，常用的温感压力式温度控制器。

温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。

温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。

感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。

感压腔内充入的感温剂一般是氯甲烷或是R12。

它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。

2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。

PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。

3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。

冰箱温控器测试工作原理一、冰箱分类目前我公司生产的直冷冰箱系统主要有机械控温与电脑控温两种控制方式，其中机械冰箱采用通常置于灯罩内的温控器控制冷藏室与冷冻室温度，电脑冰箱则通过分别置于各个独立温区的温度传感器控制各个温区的温度。

二、制冷系统1.机械冰箱双门机械冰箱绝大多数为单系统冰箱，即冷藏室蒸发器与冷冻室蒸发器串联接入制冷管路中，两个间室同时制冷或停止工作。

其系统原理图如下：（代表机型：BCD-192CM/BCD-247CM 等）先进冷冻（代表机型：BCD-208H/BCD-188DR/BCD-199DM 等，冰箱有软冷冻室）先进冷冻三门机械冰箱为机械双变温系统，通过开关控制电磁阀的通断来切换中门不同的蒸发器，以改变中门的温度。

其系统原理图如下：2.电脑冰箱双温区电脑冰箱，采用电磁阀连接两根毛细管。

两个温区可以单独控制温度，且其中一个温区可以单独关闭。

其系统原理图如下：（代表机型：BCD-196H/BCD-192EM/BCD-202EM/BCD-195E）三温区冰箱电脑冰箱,采用电磁阀连接三根毛细管。

三个温区可以单独控制温度，其中两个温区可单独关闭。

其系统原理图如下：（代表机型：BCD-188ER/BCD-198ER）三、电气系统因各个型号冰箱接线方式不尽相同，电冰箱的电气及控制系统请详见各个型号冰箱的说明书或参数标牌。

四、冰箱系统检查1.制冷系统检查步骤：(1)通电30 分钟判断是否制冷。

(2)将电冰箱温控系统置于正常档位，通电120 分钟检查制冷温度。

冷藏室平均温度在O—10℃之间；冷冻室最高温度在-18℃以下。

开停机情况：在冰箱持续通电2 小时后，夏天开停比为3：1—1：1，冬天为1：3 一1：5。

当环境室温为18℃时，冰箱运行约15 分钟，停机约45 分钟左右。

当室温为35℃时，冰箱运行约为45 分钟，停机15 分钟左右才能满足冰箱制冷需要。

(3)氮气保压检漏(不得以其它气体替代)。

漏是指制冷系统制冷剂微漏或全部泄漏。

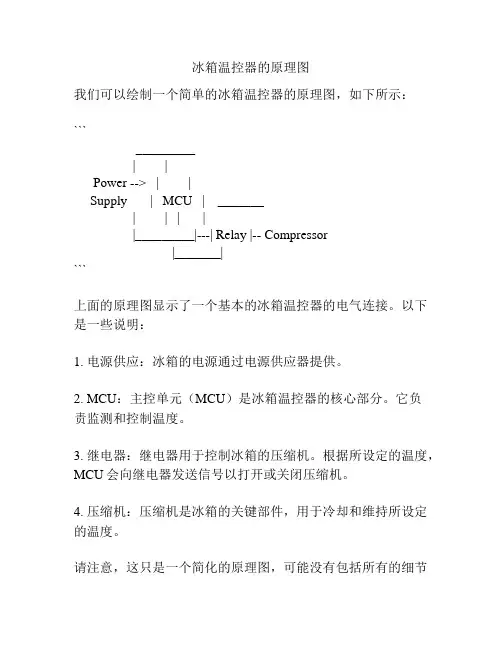

冰箱温控器的原理图
我们可以绘制一个简单的冰箱温控器的原理图，如下所示：
```
_________
| |
Power --> | |
Supply | MCU | _______
| | | |
|_________|---| Relay |-- Compressor
|_______|
```
上面的原理图显示了一个基本的冰箱温控器的电气连接。

以下是一些说明：
1. 电源供应：冰箱的电源通过电源供应器提供。

2. MCU：主控单元（MCU）是冰箱温控器的核心部分。

它负
责监测和控制温度。

3. 继电器：继电器用于控制冰箱的压缩机。

根据所设定的温度，MCU会向继电器发送信号以打开或关闭压缩机。

4. 压缩机：压缩机是冰箱的关键部件，用于冷却和维持所设定的温度。

请注意，这只是一个简化的原理图，可能没有包括所有的细节
和元件。

实际的冰箱温控器可能有更多的组件和电路，用于更精确地控制和监测温度。

冰箱温控原理冰箱是我们日常生活中常用的家电之一，它能够保持食物的新鲜和冷藏。

而冰箱的温控原理则是其能够稳定地保持一定的温度，让食物得以长时间保存。

那么，冰箱的温控原理是怎样的呢？首先，冰箱的温控原理是基于制冷循环系统的。

冰箱内部的制冷循环系统包括压缩机、冷凝器、膨胀阀和蒸发器。

当冰箱内部温度升高时，温度传感器会检测到并发送信号给控制系统，控制系统再启动压缩机。

压缩机启动后，会将制冷剂压缩成高温高压气体，然后送入冷凝器。

在冷凝器中，高温高压气体的制冷剂会散发热量，冷却成高压液体。

接着，高压液体制冷剂通过膨胀阀进入蒸发器。

在蒸发器中，高压液体制冷剂会迅速蒸发成低温低压气体，吸收冰箱内部的热量，从而降低冰箱内部的温度。

这样循环往复，就能够保持冰箱内部的温度稳定。

其次，冰箱的温控原理还涉及到温度传感器和控制系统的作用。

温度传感器能够实时监测冰箱内部的温度变化，并将监测到的数据发送给控制系统。

控制系统根据接收到的数据，决定是否启动压缩机，以及调节蒸发器的制冷量，从而实现对冰箱内部温度的精确控制。

此外，冰箱内部的空气循环也是保持温度稳定的重要因素。

冰箱内部通常会设置风道和风扇，通过空气对流的方式，将冷藏室和冷冻室的冷空气均匀地循环到每个角落，确保整个冰箱内部的温度均匀一致。

综上所述，冰箱的温控原理是基于制冷循环系统、温度传感器和控制系统的协同作用。

通过不断循环的制冷剂、精确的温度监测和控制，以及均匀的空气循环，冰箱能够稳定地保持一定的温度，从而保持食物的新鲜和冷藏效果。

希望通过本文的介绍，能够让大家对冰箱的温控原理有更深入的了解。

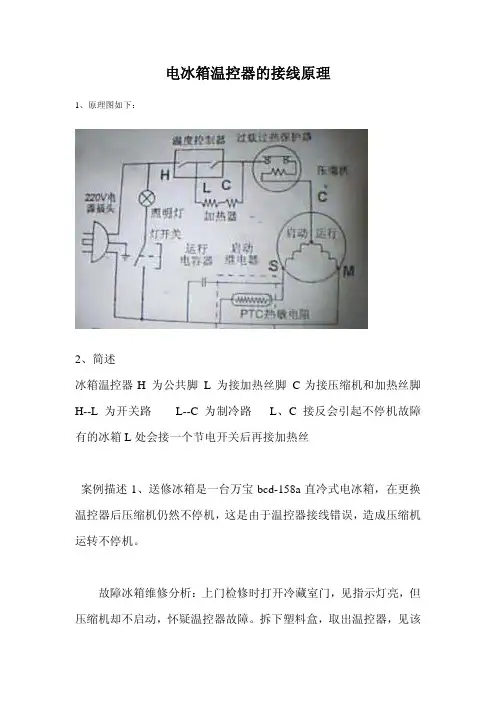

电冰箱温控器的接线原理1、原理图如下：2、简述冰箱温控器H 为公共脚 L 为接加热丝脚C为接压缩机和加热丝脚H--L为开关路L--C为制冷路L、C接反会引起不停机故障有的冰箱L处会接一个节电开关后再接加热丝案例描述1、送修冰箱是一台万宝bcd-158a直冷式电冰箱，在更换温控器后压缩机仍然不停机，这是由于温控器接线错误，造成压缩机运转不停机。

故障冰箱维修分析：上门检修时打开冷藏室门，见指示灯亮，但压缩机却不启动，怀疑温控器故障。

拆下塑料盒，取出温控器，见该温控器有三个引线端子，用三用表测其中三个引线端子，均呈现电阻无穷大。

对照冰箱电路原理图测量l/c端开路，便试将l/c端子短路后，压缩机立即启动运转，证实温控器损坏，更换温控器后故障排除。

案例描述2、新飞老式电冰箱正常运行时出现不开机故障，回复性旋转温控器旋钮时开始启动，但很长时间才停机，之后又不运行。

故障冰箱维修分析：通过操作压缩机能够运行，说明压缩机正常。

问题可能出在温控器损坏或者是压缩机启动电容有一定程度失效。

试替换温控器，插电运行，观察正常。

温控器损坏（原温控器型号WDF18D-L 220V/4A 替换型号 WDF18Q-102 250V 50/60HZ 5/4A ）对直冷式电冰箱，在更换温控器时，须事先记录原温控器三个引线端子的位置，不能只凭记忆进行接线。

这种温控器称定复位型，在三个接线端子上标有h/l/c字符，有的温控器上标有6、3、4数字符号，其对应关系是h相应6，l相应3，c相应4。

温控器的h端子接电冰箱的电源线，l端子与节电开关相接，c端子与热保护器一端相接。

温控器三个个接线端子之间的关系是，h与l之间为一个手动常闭开关．在正常情况下处在闭合状态。

只有当温控器处在off位置时，内部触点才断开。

l与c之间是真正的温度自动控制开关，由它负责感应冷藏室内的温度，并控制着压缩机的启动与停止。

在维修中若记不清原温控器的接线时，可通过三用表测量来进行辨别，首先找出h端子，在常温下万用表r×10ω挡。

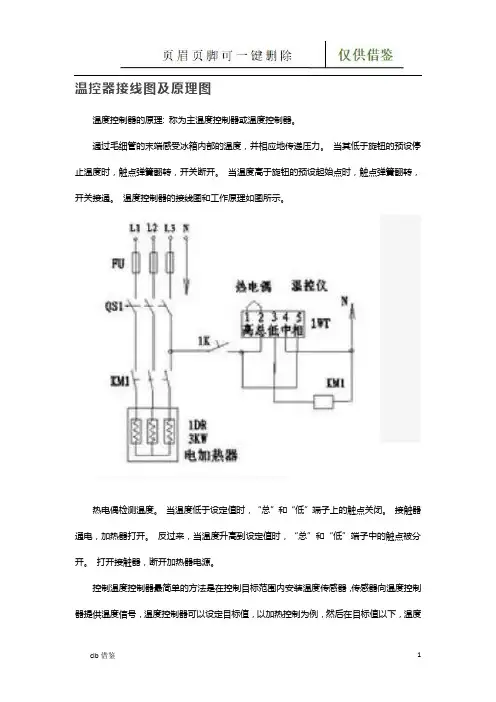

温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。

通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。

当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。

当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。

温度控制器的接线图和工作原理如图所示。

热电偶检测温度。

当温度低于设定值时，“总”和“低”端子上的触点关闭。

接触器通电，加热器打开。

反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。

打开接触器，断开加热器电源。

控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。

现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。

常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。

每个温度控制仪表上都有一个接线图。

有张图表显示了该连接什么。

下面我将按照下面的图表来简要描述如何布线。

1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。

如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。

所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。

15和16是ac。

9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。

4空白。

567为一组接点，6是公共点。

高总低为一组接点，总是公共点。

高和总是NC。

低和总是NO。

地为仪表接地，中为零线，相为相线。

(交流220V电源)实际内部的地线是悬空的，不用接线。

接触器的A2接零线，A1接温控器的NO，温控器的com接火线。

火线零线进温控器的相、中。

仪表前方有2个调整盘，中间有个拨钮。

调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。

冰箱温控器是指控制冰箱内部温度的装置，其工作原理是通过感应冰箱内部温度的变化，然后根据预先设定的温度值来控制冰箱的制冷系统，从而使冰箱内部的温度始终保持在设定的温度范围内。

1.1 温度感应元件冰箱温控器中的温度感应元件通常采用热敏电阻或者热敏电容器。

当冰箱内部温度发生变化时，这些感应元件的电阻或电容值也会相应地发生变化。

1.2 控制电路温度感应元件会将温度信号转化为电信号，然后通过控制电路进行处理。

控制电路包括比较器、计时器等电子元件，在接收到温度信号后，会根据预设的温度值来控制制冷系统的工作状态。

1.3 制冷系统制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器等部件组成，通过控制制冷系统的工作状态来达到控制冰箱内部温度的目的。

冰箱温控器主要有手动控制和自动控制两种方式。

手动控制是指通过手动旋钮或按钮来调节冰箱的温度，而自动控制则是根据温控器内部的电子控制系统来自动调节冰箱的温度。

2.1 手动控制手动控制方式通常使用旋钮或按钮来进行温度调节，用户可以根据自己的需求来调整冰箱的温度。

这种方式操作简单，但需要用户定期检查并根据需要进行调节。

2.2 自动控制自动控制方式一般采用数字显示屏和按键进行操作，用户可以通过数字显示屏来设置冰箱的目标温度，温控器会根据用户设定的温度值自动进行制冷系统的控制。

这种方式操作便捷，能够准确控制冰箱的温度，并且可以根据实际情况进行智能调节。

三、冰箱温控器的故障排除3.1 温度不准当冰箱温控器出现温度不准的故障时，可能是由于温度感应元件损坏、控制电路故障或制冷系统故障所导致。

此时需要检查温度感应元件、控制电路和制冷系统的工作状态，进行逐步排除故障。

3.2 制冷不足制冷不足的故障可能是由于压缩机故障、冷凝器故障或蒸发器故障所引起。

需要检查制冷系统的各个部件，找出故障原因并及时修理。

3.3 温控器无法启动当温控器无法启动时，可能是由于电源故障、控制电路故障或者温控器本身损坏所致。

需要检查电源是否正常、控制电路是否连接良好，并对温控器进行检修或更换。

电冰箱的结构及工作原理电冰箱是现代家庭中常见的家电设备，它的主要功能是将食物和饮料保持在低温状态，以延长其保鲜期。

本文将详细介绍电冰箱的结构和工作原理。

一、电冰箱的结构1. 外壳：电冰箱的外壳通常由金属或者塑料制成，具有一定的强度和耐用性，能够保护内部的组件。

2. 内胆：内胆是电冰箱的主要储存空间，通常由金属或者塑料制成。

内胆内部有多层隔板，用于分隔不同食物和饮料的储存区域。

3. 门：电冰箱的门通常由两层玻璃制成，中间充满了绝缘材料，以减少热量的传导。

门上还配有密封条，能够有效地防止冷空气的泄漏。

4. 压缩机：压缩机是电冰箱的核心组件，负责压缩制冷剂并将其送入冷凝器。

5. 冷凝器：冷凝器位于电冰箱的背部或者底部，其主要作用是将制冷剂从气态转化为液态，释放热量。

6. 蒸发器：蒸发器位于电冰箱的内部，其主要作用是将液态制冷剂吸收食物和饮料释放的热量，并将其转化为冷空气。

7. 温控器：温控器用于控制电冰箱的温度，当温度超过设定值时，它会启动压缩机，将制冷剂重新循环，直到温度降低到设定值。

二、电冰箱的工作原理电冰箱的工作原理基于制冷循环。

制冷循环是一个热力学过程，通过改变制冷剂的压力和温度来实现冷却效果。

1. 压缩过程：当电冰箱启动时，压缩机开始工作。

压缩机将制冷剂吸入，然后通过压缩使其压力和温度升高。

2. 冷凝过程：高温高压的制冷剂进入冷凝器，通过散热器散发热量，并逐渐冷却变为高压液体。

3. 膨胀过程：高压液体制冷剂通过膨胀阀进入蒸发器，膨胀阀的作用是降低制冷剂的压力和温度。

在蒸发器内部，制冷剂吸收食物和饮料释放的热量，同时自身变为低温低压的蒸汽。

4. 蒸发过程：低温低压的蒸汽制冷剂再次被压缩机吸入，循环往复，形成制冷循环。

5. 温度控制：电冰箱内部安装了温控器，当温度超过设定值时，温控器会启动压缩机，将制冷剂重新循环，直到温度降低到设定值。

通过这样的制冷循环，电冰箱能够将食物和饮料的温度降低到设定的低温状态，从而延长其保鲜期。

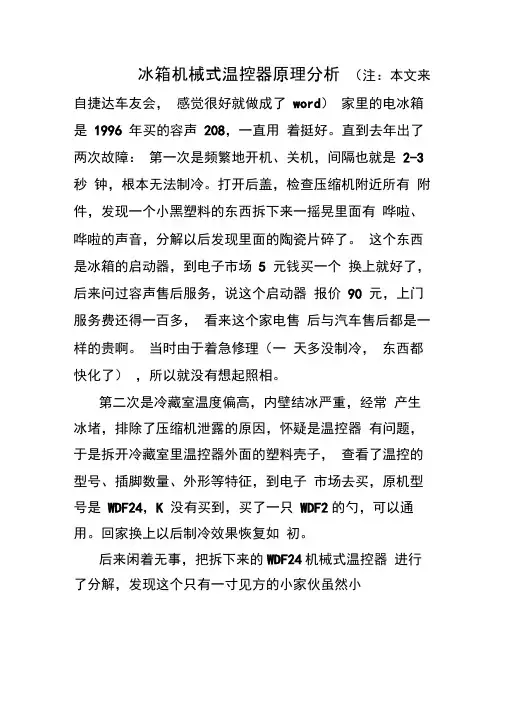

冰箱机械式温控器原理分析（注：本文来自捷达车友会，感觉很好就做成了word）家里的电冰箱是1996 年买的容声208，一直用着挺好。

直到去年出了两次故障：第一次是频繁地开机、关机，间隔也就是2-3 秒钟，根本无法制冷。

打开后盖，检查压缩机附近所有附件，发现一个小黑塑料的东西拆下来一摇晃里面有哗啦、哗啦的声音，分解以后发现里面的陶瓷片碎了。

这个东西是冰箱的启动器，到电子市场 5 元钱买一个换上就好了，后来问过容声售后服务，说这个启动器报价90 元，上门服务费还得一百多，看来这个家电售后与汽车售后都是一样的贵啊。

当时由于着急修理（一天多没制冷，东西都快化了），所以就没有想起照相。

第二次是冷藏室温度偏高，内壁结冰严重，经常产生冰堵，排除了压缩机泄露的原因，怀疑是温控器有问题，于是拆开冷藏室里温控器外面的塑料壳子，查看了温控的型号、插脚数量、外形等特征，到电子市场去买，原机型号是WDF24，K 没有买到，买了一只WDF2的勺，可以通用。

回家换上以后制冷效果恢复如初。

后来闲着无事，把拆下来的WDF24机械式温控器进行了分解，发现这个只有一寸见方的小家伙虽然小巧，但其原理还真不简单，由于其可靠性很高，就是在电子式温控器广泛应用的今天，类似这样的机械式温控器在电冰箱、电冰柜等制冷设备中还大量使用。

F面就是温控器的分解照片就是这么个小家伙95.0lt?7A 62011/12/24毛细管感温头分解开了，一共分为四个部分温度调整旋钮2011/12/24||温度旋钮拧到时八，关断2011/12/24总电源的凸缘1 '■| ' r这是控制部分，里面有三个杠杆、三个螺丝、两个弹簧2011/12/24这是开关部件，三个爪的压缩机触点总电源触点-g b 6 ¥i JfT. Il1- T ~ J控制部件与开关部件之间的隔扳■ ' -H1!. 1”止議，**i a 11口hif：』匕耳df-触点控制顶杆2011/12/24拆开以后没有看见别的毛病，只发现触点周围黑色的积碳比较多，进行打磨触点打磨完了以后，在触点上抹上一层灭弧灵”, 用来减少电弧火花，延缓积碳的产生，然后组装在一起。

冰箱温控器结构原理
冰箱温控器是一种用于控制冰箱内部温度的装置。

它的结构原理
如下：
1. 传感器：冰箱温控器通常配备了一个温度传感器，该传感器
可以检测冰箱内部的温度。

2. 控制器：温控器还配备了一个控制器，用于接收传感器发送
的温度信号，并根据设定的温度范围来控制冰箱的制冷系统。

3. 制冷系统：温控器控制冰箱内的制冷系统，根据温度信号的
输入，控制制冷系统的运行情况，以达到维持冰箱内稳定温度的目的。

4. 电源系统：温控器通常依靠电源供电，以提供所需的电能来
运行传感器、控制器以及制冷系统。

当冰箱温度升高或下降到设定的温度范围之外时，温控器通过控
制制冷系统的工作状态，调整冰箱内部温度。

比如当温度过高时，温
控器会启动制冷系统，让制冷系统运行，以降低冰箱内部的温度。

当
温度回到设定范围内时，温控器会关闭制冷系统，以避免过度制冷。

通过不断检测和调整，温控器能够保持冰箱内的温度在设定的合适范
围内。

冰箱机械温控器原理
冰箱机械温控器原理简介
冰箱机械温控器是一种用于调节冰箱内部温度的装置，其原理基于温度传感器和控制装置的配合工作。

温度传感器通常是一种热敏电阻，其电阻值会随温度的变化而变化。

当冰箱内温度升高时，温度传感器会感知到温度上升并相应地改变其电阻值。

控制装置包括一个电流放大器和一个比较器。

电流放大器将温度传感器的电阻值转换为相应的电压信号，并放大该信号。

比较器则将放大后的信号与预设的目标温度进行比较。

如果冰箱内温度高于目标温度，则比较器会产生一个控制信号。

这个控制信号通过电路将传递给冰箱的压缩机或风扇等冷却装置，以启动它们工作，降低冰箱内部温度。

一旦冰箱内温度降低到目标温度以下，比较器将停止产生控制信号，冷却装置将停止工作，从而维持冰箱内部稳定的温度。

通过这种方式，冰箱机械温控器能够根据实时的温度变化来精确地控制冰箱内的温度，确保食物的新鲜和保存品质。

智能冰箱温控器原理
智能冰箱温控器是一种能够自动调节冰箱内部温度的装置，其原理是通过传感器检测冰箱内部的温度，并根据预设的温控设定值来控制冰箱的制冷和解冻功能。

智能冰箱温控器通常包括温度传感器、控制电路和执行器。

温度传感器位于冰箱内部，可实时感知到冰箱内的温度变化，并将此信息反馈给控制电路。

控制电路根据预设的温控设定值来判断当前温度是否超过或低于设定值，从而决定是否启动制冷或解冻功能。

当温度超过设定值时，控制电路会激活制冷功能。

制冷功能由冰箱内部的压缩机负责，它将制冷剂压缩成高压气体，通过散热器将热量排出冰箱外部，使冰箱内部温度下降。

相反，当温度低于设定值时，控制电路会激活解冻功能。

解冻功能通过停止制冷循环，使冰箱内的冰霜融化，并将融化的水排出冰箱外部。

这样可以保持冰箱内部的温度恒定，防止冰霜积聚导致冷藏效果变差。

智能冰箱温控器的优点在于可以根据用户的需求自动调节冰箱的温度，提高冷藏效果并节省能源。

此外，一些智能冰箱温控器还具有远程控制功能，用户可以通过手机应用或其他外部设备调节冰箱的温度，提高使用的便捷性和灵活性。

总之，智能冰箱温控器通过感知温度，并根据预设的温控设定
值来控制制冷和解冻功能，从而实现对冰箱内部温度的自动调节。

它的工作原理简单但有效，为用户提供了更好的冷藏体验。
