内存条的基本结构
内存条（Memory Module）是计算机中用于存储和读取数据的主要硬件组件之一。
它是一种集成电路板（PCB），上面集成了一定数量的存储芯片和其他相关电子元件。
以下是内存条的基本结构：
1.PCB（Printed Circuit Board）：内存条的基础是一个印刷电
路板，通常是由玻璃纤维和酚醛树脂构成。
PCB提供了物理支撑和电气连接功能，上面布局有用于连接芯片和其他元件的金属线路和电器孔。
2.存储芯片：内存条上会安装一些存储芯片，常见的有
DRAM（Dynamic Random Access Memory）芯片。
DRAM芯片是一种易失性存储器，用于存储数据，并通过电流来读取和写入数据。
3.连接器：内存条通常具有一个或多个连接器，用于将内存
条插入计算机主板上的内存插槽。
连接器通常是金属接触点或插座，确保内存条与主板之间的电气连接。
4.控制电路与电源：内存条上还包含一些控制电路和电源线
路，用于管理存储芯片的读取和写入操作，以及提供所需的电源供应。
需要注意的是，内存条的结构因不同类型和技术的内存而有所不同。
例如，DDR和DDR2内存使用DIMM（Dual In-line Memory Module）插槽，而DDR3和DDR4内存使用更为先进的
DIMM或SODIMM（Small Outline Dual In-line Memory Module）插槽。
因此，在购买或更换内存条时，需要确保选择与计算机主板兼容的类型和规格。

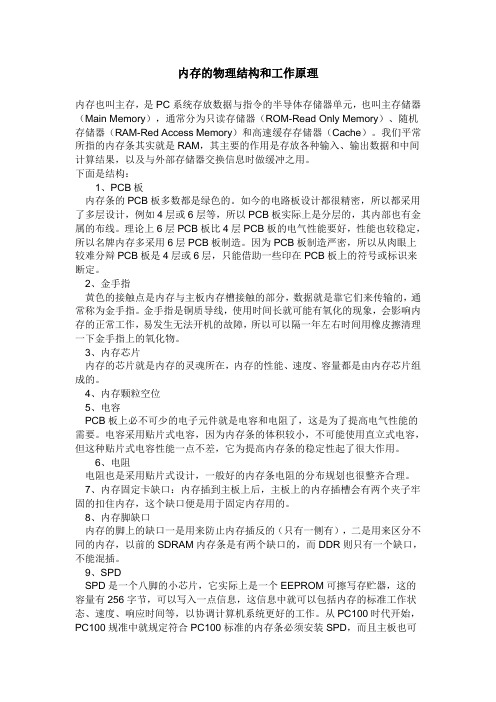

内存的物理结构和工作原理内存也叫主存，是PC系统存放数据与指令的半导体存储器单元，也叫主存储器（Main Memory），通常分为只读存储器（ROM-Read Only Memory）、随机存储器（RAM-Red Access Memory）和高速缓存存储器（Cache）。
我们平常所指的内存条其实就是RAM，其主要的作用是存放各种输入、输出数据和中间计算结果，以及与外部存储器交换信息时做缓冲之用。

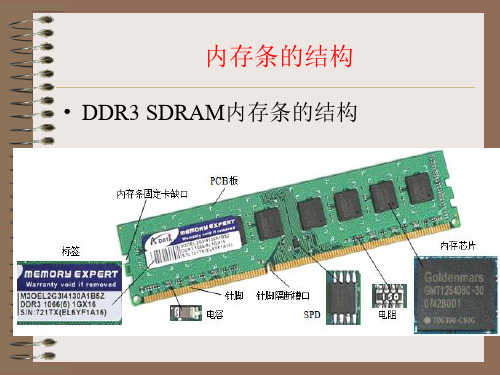

下面是结构：1、PCB板内存条的PCB板多数都是绿色的。
如今的电路板设计都很精密，所以都采用了多层设计，例如4层或6层等，所以PCB板实际上是分层的，其内部也有金属的布线。
理论上6层PCB板比4层PCB板的电气性能要好，性能也较稳定，所以名牌内存多采用6层PCB板制造。
因为PCB板制造严密，所以从肉眼上较难分辩PCB板是4层或6层，只能借助一些印在PCB板上的符号或标识来断定。
2、金手指黄色的接触点是内存与主板内存槽接触的部分，数据就是靠它们来传输的，通常称为金手指。
金手指是铜质导线，使用时间长就可能有氧化的现象，会影响内存的正常工作，易发生无法开机的故障，所以可以隔一年左右时间用橡皮擦清理一下金手指上的氧化物。
3、内存芯片内存的芯片就是内存的灵魂所在，内存的性能、速度、容量都是由内存芯片组成的。
4、内存颗粒空位5、电容PCB板上必不可少的电子元件就是电容和电阻了，这是为了提高电气性能的需要。
电容采用贴片式电容，因为内存条的体积较小，不可能使用直立式电容，但这种贴片式电容性能一点不差，它为提高内存条的稳定性起了很大作用。
6、电阻电阻也是采用贴片式设计，一般好的内存条电阻的分布规划也很整齐合理。
7、内存固定卡缺口：内存插到主板上后，主板上的内存插槽会有两个夹子牢固的扣住内存，这个缺口便是用于固定内存用的。
8、内存脚缺口内存的脚上的缺口一是用来防止内存插反的（只有一侧有），二是用来区分不同的内存，以前的SDRAM内存条是有两个缺口的，而DDR则只有一个缺口，不能混插。
内存条有哪些类型你们知道内存条有哪些类型吗?不知道的话跟着店铺一起来学习了解内存条有哪些类型。
内存条的类型及介绍1.内存条的诞生当CPU在工作时，需要从硬盘等外部存储器上读取数据，但由于硬盘这个“仓库”太大，加上离CPU也很“远”，运输“原料”数据的速度就比较慢，导致CPU的生产效率大打折扣!为了解决这个问题，人们便在CPU与外部存储器之间，建了一个“小仓库”—内存。
/内存虽然容量不大，一般只有几十MB到几百MB，但中转速度非常快，如此一来，当CPU需要数据时，事先可以将部分数据存放在内存中，以解CPU的燃眉之急。
由于内存只是一个“中转仓库”，因此它并不能用来长时间存储数据。
内存又叫随机存储器断电之后数据全部丢失。
而硬盘则不会。
2.常见的内存条,目前PC中所用的内存主要有SDRAM、DDR SDRAM、RDRAM 等三种类型。
曾经主流—SDRAMBSDRAM(Synchronous DRAM)即“同步动态随机存储器”。
SDRAM内存条的两面都有金手指，是直接插在内存条插槽中的，因此这种结构也叫“双列直插式”，英文名叫“DIMM”。
目前绝大部分内存条都采用这种“DIMM”结构。
$ /Ee随着处理器前端总线的不断提高，SDRAM已经无法满足新型处理器的需要了，早已退出了主流市场。
今日主流—DDR SDRAMDDR SDRAM(简称DDR)是采用了DDR(Double Data Rate SDRAM，双倍数据速度)技术的SDRAM，与普通SDRAM相比，在同一时钟周期内，DDR SDRAM能传输两次数据，而SDRAM只能传输一次数据。
从外形上看DDR内存条与SDRAM相比差别并不大，它们具有同样的长度与同样的引脚距离。
只不过DDR内存条有184个引脚，金手指中也只有一个缺口，而SDRAM内存条是168个引脚，并且有两个缺口。
."?H0B根据DDR内存条的工作频率，它又分为DDR200、DDR266、DDR333、DDR400等多种类型：与SDRAM一样，DDR也是与系统总线频率同步的，不过因为双倍数据传输，因此工作在133MHz频率下的DDR相当于266MHz的SDRAM，于是便用DDR266来表示。
计算机内存条工作原理计算机内存条的工作原理计算机内存条是计算机中一种重要的存储设备，它用于暂时存储和访问数据。
在计算机中，内存条起着暂时存储数据的作用，可以将数据快速读取和写入，从而提高计算机的运行速度和性能。
本文将详细介绍计算机内存条的工作原理。
一、内存条的结构计算机内存条通常由一系列的存储单元组成，每一个存储单元都可以存储一个数据位。
每一个存储单元由一个电容和一个晶体管组成。
电容用于存储数据，晶体管用于控制数据的读取和写入。
二、内存条的工作原理1. 读取数据当计算机需要读取内存中的数据时，首先会发送一个读取指令到内存控制芯片。
内存控制芯片会根据指令的地址信息，将需要读取的数据位从内存中选中。
然后，内存控制芯片会将选中的数据位的电容充电或者放电，根据电容的充放电状态来表示数据的0或者1。
最后，内存控制芯片将读取的数据传送给计算机的其他部件。
2. 写入数据当计算机需要向内存中写入数据时，首先会发送一个写入指令到内存控制芯片。
内存控制芯片会根据指令的地址信息，将需要写入的数据位从内存中选中。
然后，内存控制芯片会根据数据的0或者1状态，控制电容的充电或者放电，从而改变电容的充放电状态，实现数据的写入。
写入完成后，内存控制芯片会发送一个完成信号给计算机的其他部件。
3. 刷新数据内存条中的电容是通过电荷来存储数据的，然而电容的电荷会逐渐泄漏。
为了保持数据的稳定性，内存条需要定期刷新数据。
内存控制芯片会发送一个刷新指令到内存条中的所有存储单元，重新充电或者放电电容，以保持数据的正确性。
4. 访问速度内存条的访问速度是计算机性能的重要指标之一。
内存条的访问速度受到内存控制芯片和内存条本身的影响。
内存控制芯片的性能决定了读取和写入数据的速度，而内存条本身的性能则决定了数据的传输速度。
因此，选择高性能的内存控制芯片和内存条对于提高计算机的运行速度和性能非常重要。
5. 内存容量内存条的容量决定了计算机可以存储的数据量。
计算机内存条工作原理计算机内存条工作原理计算机内存条是计算机中重要的硬件组件之一，用于存储和访问计算机程序和数据。
它是计算机的临时存储器，能够在计算机运行时快速读取和写入数据。
本文将详细介绍计算机内存条的工作原理。
一、内存条的基本结构计算机内存条通常由一组动态随机存取存储器（DRAM）芯片组成，这些芯片被安装在一个电路板上。
每个DRAM芯片由许多存储单元组成，每个存储单元可以存储一个位（0或1）。
这些存储单元按矩阵形式排列，每个单元通过一个地址进行访问。
二、内存条的工作原理1. 读取数据当计算机需要读取内存中的数据时，首先会将数据的地址发送到内存控制器。
内存控制器会解码地址，并将其发送到相应的DRAM芯片。
DRAM芯片根据地址找到对应的存储单元，并将存储单元中的数据读取出来。
读取的数据通过数据总线传输到内存控制器，然后再传输到计算机的处理器或其他设备。
2. 写入数据当计算机需要将数据写入内存时，首先会将数据和地址发送到内存控制器。
内存控制器将地址发送到相应的DRAM芯片，并将数据写入到对应的存储单元中。
写入的数据通过数据总线传输到内存控制器，然后再传输到DRAM芯片。
3. 刷新操作DRAM芯片中的存储单元是有限的，数据需要定期刷新以保持其有效性。
在DRAM芯片中，每个存储单元都有一个电容器来存储数据，电容器会逐渐丧失电荷，导致数据丢失。
为了防止数据丢失，DRAM芯片需要定期刷新电容器中的电荷。
内存控制器会发送刷新命令给DRAM芯片，使其刷新存储单元中的数据。
4. 内存条的速度和容量内存条的速度通常以时钟速度来表示，例如DDR4-3200。
时钟速度越高，内存条的读写速度越快。
内存条的容量通常以GB（千兆字节）为单位，例如8GB、16GB等。
内存条的容量决定了计算机可以同时存储和处理的数据量。
5. 内存条的类型目前常见的内存条类型有DDR3、DDR4等。
不同类型的内存条在工作电压、传输速度和时序等方面有所不同。
计算机内存条工作原理计算机内存条是计算机中非常重要的组件之一，它承担着存储和传输数据的任务。
本文将详细介绍计算机内存条的工作原理，包括内存条的结构、数据的存储方式以及内存条的读写操作等。
一、内存条的结构计算机内存条通常由若干个内存芯片组成，每个内存芯片包含一定数量的存储单元，每个存储单元可以存储一个二进制位（0或1）。
内存芯片通过电路连接在一起，形成内存条的结构。
二、数据的存储方式计算机内存条采用的存储方式是随机存取存储器（Random Access Memory，简称RAM）。
RAM的特点是可以随机访问任意存储单元，即可以读取或写入任意位置的数据。
内存条中的每个存储单元都有一个唯一的地址，通过指定地址可以访问对应的存储单元。
三、内存条的读写操作1. 读操作当计算机需要读取内存条中的数据时，首先需要将要读取的存储单元的地址发送给内存条。
内存条根据地址找到对应的存储单元，并将存储单元中的数据读取出来，然后通过数据总线传输给计算机的其他组件（如处理器）。
读取操作是通过内存控制器发起的。
2. 写操作当计算机需要向内存条中写入数据时，首先需要将要写入的数据和目标存储单元的地址发送给内存条。
内存条根据地址找到对应的存储单元，并将数据写入该存储单元。
写入操作也是通过内存控制器发起的。
四、内存条的工作原理内存条的工作原理可以简单概括为：根据内存控制器的指令，将数据从内存芯片读取到数据总线上，或者将数据从数据总线写入到内存芯片中的存储单元。
具体来说，当计算机需要读取内存条中的数据时，内存控制器会发送读命令和目标地址给内存条。
内存条根据地址找到对应的存储单元，并将存储单元中的数据通过数据总线传输给内存控制器，最终传递给计算机的其他组件。
当计算机需要向内存条中写入数据时，内存控制器会发送写命令、目标地址和要写入的数据给内存条。
内存条根据地址找到对应的存储单元，并将数据写入该存储单元。
内存条的读写速度非常快，可以满足计算机对数据的高速读写需求。
内存条分类、区别以及图文内存外观区别很直接：SDR：两个缺口、单面84针脚、双面168针脚DDR1：一个缺口、单面92针脚、双面184针脚、左52右40、内存颗粒长方形DDR2：一个缺口、单面120针脚、双面240针脚、左64右56、内存颗粒正方形、电压1.8V DDR3：一个缺口、单面120针脚、双面240针脚、左72右48、内存颗粒正方形、电压1.5V安装好CPU后，接下来就要开始安装内存条了。
在安装内存条之前，可以在主板说明书上查阅主板可支持的内存类型、可以安装内存的插槽数据、支持的最大容量等等。
虽然这些都是很简单的，但是你知道不同内存条是如何区分的吗？你知道EDO RAM内存为什么必须成对才能使用吗？你知道RDRAM内存插槽的空余位置为何要插满终结器才能使用吗？这些都是安装内存条所必须了解的。
如果你还不知道，那么这篇文章就非常适合你。
一、从外观上识别内存从计算机诞生开始，内存型态的发展真可谓千变万化。
因此，下面先着重介绍内存的种类及其外观，好让大家对它们进行分辨，这也是大家在装机过程中必须了解的。
从内存型态上看，常见的内存有：FPM RAM、EDO RAM、SDRAM、DDR RAM、Rambus DRAM，如图1所示。
从外观上看，它们之间的差别主要在于长度和引脚的数量，以及引脚上对应的缺口。
FPM RAM主要流行在286、386时代，当时使用的是30pin的FPM RAM内存，容量只有1MB或2MB。
而在486时代，及少数586电脑也使用72pin的FPM RAM内存。
EDO RAM 主要应用在486、586时代，也有72pin和168pin之分。
从外形上看，30pin的FPM RAM内存的长度最短，72pin的FPM RAM和EDO RAM内存的长度稍长一些，而168pin和EDO RAM 内存与大家常见的SDRAM内存是基本一样的。
这几种内存很容易就可以在长度和引脚的数量上区分开来。
内存条的结构范文内存条（Memory module）是计算机系统中用于存储和读取数据的设备，也称为随机访问存储器（RAM）。
它是一种集成电路，通常是一片小型方块，插入计算机主板的内存插槽中。
1.存储单元：存储单元是内存条中最重要的部分，它用来存储二进制数据。
每个存储单元由一个晶体管和一个电容组成，通过这两个元件可以实现数据的存储和读取。
晶体管用来控制存储单元的电导状态，电容则用来存储电荷；电荷的有无表示1或0，也就是二进制数据的存储。
内存条的存储单元按照数据存储的方式可以分为两种类型：动态随机访问存储器（DRAM）和静态随机访问存储器（SRAM）。
DRAM的存储单元使用电容来存储数据，电容需要不断刷新，因此对电源的要求较高；SRAM 的存储单元使用触发器来存储数据，触发器可以静止地保持数据，但是只能存储更少的信息。
2.控制电路：控制电路是内存条的另一个重要组成部分，它负责控制存储单元的读写操作。
控制电路由逻辑门和线路组成，可以认为是内存条的“智慧”，通过它来实现内存的读写控制。
控制电路有很多不同的模块，包括地址解码器、行选通器、列选通器和数据缓冲器等。
地址解码器用来将来自CPU的地址转换成存储单元的行和列地址；行选通器用来选择要操作的存储单元的行；列选通器用来选择要操作的存储单元的列；数据缓冲器用来临时存储要写入或读出的数据。
3.总线：总线是内存条与主板其他部件之间进行通信的通道，主要包括地址总线、数据总线和控制总线。
地址总线用来传送CPU发出的存储单元地址信息；数据总线用来传送数据信息；控制总线用来传送读写信号和刷新信号等控制信息。
内存条的速度和容量与总线的位宽有关，位宽决定了一次可以传输的数据量。
常见的总线位宽有8位、16位、32位和64位等，位宽越大，数据传输速度越快。
此外，内存条还有一些其他的结构和功能模块，例如时序控制器、错误检测和纠正（ECC）等。
时序控制器用来控制内存条的时钟信号和时序，确保数据的稳定读写；ECC是一种错误检测和纠正技术，可以检测并纠正内存中发生的错误，提高系统的可靠性。
内存条的锁定结构一、引言内存条是计算机中重要的硬件组件之一，它承担着存储数据的功能。
为了确保数据的安全性和稳定性，内存条采用了锁定结构。
本文将详细介绍内存条的锁定结构及其作用。
二、内存条的锁定结构内存条的锁定结构是指内存条上的一种机械装置，用于固定内存条在计算机主板上的位置。
这种结构通常由金属或塑料材料制成，具有牢固性和稳定性。
1. 锁定槽内存条的锁定结构中最关键的部分是锁定槽。
锁定槽是内存条与计算机主板之间的连接点，通过将内存条插入到主板的插槽中并旋转锁定槽，可以确保内存条与主板的连接紧密而稳定。
2. 锁定杆锁定杆是锁定槽中的一个重要组成部分。
它通常由金属材料制成，具有弹性和耐用性。
当内存条插入插槽后，锁定杆会自动弹起并固定在内存条上方，防止内存条意外脱落。
3. 锁定钮锁定钮是用于操作锁定杆的装置。
它位于内存条的一侧，通过将锁定钮旋转到锁定杆上方，可以将锁定杆压下并固定在内存条上，从而确保内存条的稳定连接。
三、内存条锁定结构的作用内存条的锁定结构在计算机运行过程中发挥着重要的作用。
1. 确保数据的完整性内存条作为存储数据的重要组件，其稳定性对数据的完整性至关重要。
通过锁定结构的固定作用，内存条能够牢固地连接在计算机主板上，避免因震动或其他外力导致内存条松动或脱落，从而保证数据的稳定存储。
2. 提高计算机性能内存条的稳定连接对于计算机的性能有着直接的影响。
如果内存条松动或脱落，会导致计算机无法正常读取或写入数据，从而降低计算机的运行速度和效率。
通过锁定结构的固定作用，可以确保内存条与主板之间的信号传输畅通无阻，提高计算机的性能表现。
3. 方便维护和更换内存条是计算机中易于更换的硬件组件之一。
锁定结构的设计使得内存条的安装和拆卸更加方便，只需通过旋转锁定钮即可完成操作。
这对于维护人员来说极为重要，他们可以在不损坏其他硬件的情况下，快速更换或升级内存条，以满足计算机性能的需求。
四、结论内存条的锁定结构是确保计算机稳定运行的重要保障之一。
内存条的组成
内存是由硅材质的物理模块加上集成电路版构成的
内存是计算机内存储设备中的一个.其为RAM存储器,断电后内部所有信息丢失
最早期的计算机是没有内存的.内存出现的原因是由于计算机CPU的运算速度提升的非常快.但是硬盘(外存)的读取速度没办法快速提升起来.导致硬盘速度无法与CPU速度同步而限制了CPU性能.为了适应CPU的速度.研制了具有高存储速度的存储器.为了和外存区别开来.就命名为内存.组成了
CPU高速缓存→内存→硬盘这三级存储模式
工作原理是:
当CPU想调用某个文件时.CPU首先查找其内部的高速缓存有没有此文件.如果没有的话就查找内存.但是CPU不能直接访问外存(硬盘).如果内存里边也没有的话程序就控制内存将硬盘中的此文件调入到内存中然后CPU访问内存才能调用此文件.。
内存的物理结构和工作原理内存也叫主存，是PC系统存放数据与指令的半导体存储器单元，也叫主存储器（Main Memory），通常分为只读存储器（ROM-Read Only Memory）、随机存储器（RAM-Red Access Memory）和高速缓存存储器（Cache）。
我们平常所指的内存条其实就是RA M，其主要的作用是存放各种输入、输出数据和中间计算结果，以及与外部存储器交换信息时做缓冲之用。
下面是结构：1、PCB板内存条的PC B板多数都是绿色的。
如今的电路板设计都很精密，所以都采用了多层设计，例如4层或6层等，所以PCB板实际上是分层的，其内部也有金属的布线。
理论上6层P CB板比4层PCB板的电气性能要好，性能也较稳定，所以名牌内存多采用6层PCB板制造。
因为PCB板制造严密，所以从肉眼上较难分辩P CB板是4层或6层，只能借助一些印在PCB板上的符号或标识来断定。
2、金手指黄色的接触点是内存与主板内存槽接触的部分，数据就是靠它们来传输的，通常称为金手指。
金手指是铜质导线，使用时间长就可能有氧化的现象，会影响内存的正常工作，易发生无法开机的故障，所以可以隔一年左右时间用橡皮擦清理一下金手指上的氧化物。
3、内存芯片内存的芯片就是内存的灵魂所在，内存的性能、速度、容量都是由内存芯片组成的。
4、内存颗粒空位5、电容PCB板上必不可少的电子元件就是电容和电阻了，这是为了提高电气性能的需要。
电容采用贴片式电容，因为内存条的体积较小，不可能使用直立式电容，但这种贴片式电容性能一点不差，它为提高内存条的稳定性起了很大作用。
6、电阻电阻也是采用贴片式设计，一般好的内存条电阻的分布规划也很整齐合理。
DRAM内部结构和性能分析DRAM（Dynamic Random-Access Memory）是一种常见的计算机主存储器，具有高密度和较低的成本。
在本篇文章中，我们将重点讨论DRAM的内部结构和性能分析。
DRAM的内部结构可以分为四个主要部分：存储单元阵列、地址线、数据线和控制线。
首先是存储单元阵列。
DRAM的存储单元是由电容器和一个访问晶体管组成。
每个存储单元可以存储一个位（0或1）。
存储单元按照一个二维矩阵的形式排列，行和列被标记为不同的地址。
接下来是地址线。
DRAM使用地址线来选择要读取或写入的存储单元。
地址线的数量决定了DRAM的寻址能力。
较高容量的DRAM有更多的地址线，可以寻址更多的存储单元。
然后是数据线。
数据线用于传输从DRAM读取或写入的数据。
数据线的数量决定了DRAM的数据传输带宽。
较高带宽的DRAM能够更快地传输数据，提高系统的整体性能。
最后是控制线。
控制线用于控制DRAM的读取和写入操作。
控制线向DRAM发送命令和时序信号，以确保正确的操作序列。
控制线还负责管理刷新操作，刷新操作是DRAM的一个关键功能，用于定期重新写入存储单元中的数据以防止数据丢失。
性能分析是评估DRAM性能的过程，可以通过以下几个关键指标进行评估：1.容量：DRAM的容量是指可以存储的位数。
较高容量的DRAM可以存储更多的数据，适用于需要大容量存储的应用程序。
2.带宽：DRAM的带宽是指在单位时间内可以传输的数据量。
较高带宽的DRAM可以更快地读取和写入数据，提高系统的响应速度。
3.时序延迟：DRAM的时序延迟是指从发送请求到读取或写入数据的时间。
较低的时序延迟表示DRAM能够更快地响应请求，提高系统性能。
4.刷新率：DRAM的刷新率是指每个存储单元需要重新写入数据的频率。
较高的刷新率可能会导致系统性能下降，因为刷新操作会占用一定的带宽和延迟。
5.能耗：DRAM的能耗是指在运行过程中消耗的能量。
较低能耗的DRAM可以减少系统的功耗，延长电池寿命或减少能源成本。
DDR组成的简单介绍SDRAM(Synchronous dynamic random access memory)，同步动态随机访问内存，通常包括 SDR (Single Data Rate) SDRAMs以及DDR (Double Data Rate) SDRAMs.在显卡中常⽤的是GDDR SDRAMs以及HBM。
如图⼀所⽰，左边就是PC系统中常⽤的内存条，该内存条是双通道2G内存(dual inline Memory Module),通常简称为DIMM。
我们可以看到内存条上⿊⾊的128MB内存芯⽚，这些内存芯⽚简称为IC。
该内存条是双⾯内存，就是说正反两⾯都有8个IC，总共16个IC，16*128M=2GB。
DIMM的单⾯称作rank，⽐如下图的2GB内存条，它就是由rank1，rank2两个单⾯组成，每个⾯有8个IC。
图⼀，DRAM的组成每个IC内部通常由8个bank组成(DDR3通常为8个bank，GDDR5通常有16个bank)，这些bank共享⼀个memory I/O controller, 但是在每个bank内部的读写可以并⾏进⾏。
每个bank内部包括⾏地址解码器，列地址解码器，传感放⼤器，以及DRAM内存阵列。
如图2所⽰，这些内存阵列由⾏列组成，每个⾏列交叉的单元，表⽰n bit，通常是8bit或者16位【每⼀位都是由⼀个晶体管和⼀个电容组成,在GDDR5和HBM内存中，通常为32Byte】，表⽰⼀个字节或者⼀个word。
bank中的每⼀⾏组成⼀个page，每⼀⾏⼜包括很多列(这⼉列是指单个交叉单元)。
内存读写的最⼩单位就是这些交叉单元，通常只有这些单元被放⼊传感放⼤器的时候，才能够被读写，所以通常要不断在⾏和传感放⼤器之间移动数据。
把⼀⾏放⼊传感放⼤器称作"activate”，因为这个操作会激活bank。
把传感放⼤器的内容放⼊⾏，称作“precharge”。
有时候Read或者write 的时候会隐含着 precharge的操作，称作AP-read,或者AP-write,AP(auto precharge)。
dram 芯片结构DRAM（Dynamic Random Access Memory）是一种常见的内存芯片，被广泛用于计算机和其他电子设备中。
DRAM的结构与工作原理非常重要，下面将详细介绍。
DRAM的基本结构由一个个存储单元组成，每个存储单元由一个电容器和一个访问晶体管组成。
电容器用于存储数据，在存储数据之前需要通过内部电路对电容器进行充电或放电。
访问晶体管则用于将数据写入或读取出来。
DRAM存储单元之间通过网格连接，形成二维的阵列结构。
该结构被分为若干个行和列，每个行都包含一个或多个存储单元，每个列也包含一个或多个存储单元。
行和列的交叉点称为交叉引线，用于控制对存储单元的访问，读取或写入数据。
在DRAM中，数据的读取和写入是通过访问晶体管来实现的。
访问晶体管可以作为一个开关，用于控制单元之间的数据流动。
当需要读取或写入数据时，所选行的对应访问晶体管会被打开，允许数据的读取或写入。
而其他行的访问晶体管则会被关闭，以防止数据的干扰。
另外，为了确保数据的稳定性，DRAM需要周期性地刷新数据。
刷新是通过将所有存储单元的数据重写来实现的，以避免数据的丢失或破坏。
刷新操作通常由内部计时器触发，并在DRAM芯片上执行。
DRAM的工作原理可以归结为以下几个步骤：1.数据写入：当访问晶体管打开时，数据可以通过行选择引脚和列选择引脚写入到DRAM中。
所选行的存储单元将被充电或放电，以存储新的数据。
2.数据读取：当访问晶体管打开时，所选行的存储单元中的数据可以通过列选择引脚读取出来。
读取的数据将通过输出引脚传递给其他电子设备。
3.数据刷新：定期刷新操作将所有存储单元中的数据重新写入，以保持数据的稳定性。
这个过程通过内部计时器触发，并在整个DRAM 芯片上进行。
DRAM的结构和工作原理使其具有以下优点：1.高容量：DRAM的二维阵列结构使其能够存储大量数据，满足计算机和其他电子设备的内存需求。
2.可扩展性：由于行和列的结构，DRAM可以通过扩展行和列的数量来增加存储容量。
