参心大地坐标与参心空间直角坐标转换

一．地球坐标系地面和空间点位的确定总是要参照于某一给定的坐标系。

坐标系是人为设计和确定的，根据不同的使用目的，所采用的坐标系亦各不相同。

大地测量中采用的坐标系主要有两大类型，即天球坐标系和地球坐标系。

天球坐标系用于确定天体在天球上的位置。

其天球空间直角坐标系原点位于地球质心O；Z轴指向天球北极； X轴指向春分点;Y轴垂直于XOZ平面，与X轴和Z轴构成右手直角坐标系。

地球坐标系就是固定在地球上并和地球一起自转和公转的坐标系。

我们日常采用的坐标系统，虽则表现形式各有不同，但均是与地球体相固联，从这个意义上说，都可以认为是属于地球坐标系。

但通常地球坐标系专指全球或国家统一定义并确定的坐标系。

从几何意义上说，定义坐标系的关键就在于坐标原点、坐标轴指向及边长尺度的选取。

对于地球坐标系而言，显然须使它的一个坐标轴(Z轴)重合或平行于地球的自转轴。

因为采用常规的测角、量边、天文观测技术只能测定和解求点位的大地经纬度，而对于国家控制网的计算是以参考椭球面作为基准面的。

所以根据所选取的坐标原点位置的不同，即参考椭球不同，地球坐标系可分为地心坐标系和参心坐标系，前者的坐标原点与地球质心相重合；后者的坐标原点则偏离于地心，而重合于某个国家、地区所采用的参考椭球的中心。

现代大地测量常用坐标系主要有此划分与定义。

地球坐标系的建立与地球椭球的选取有着十分紧密的联系。

对于一设定的参考椭球从理论上说，只要空间直角坐标系的原点O与椭球中心相重合，Z轴与椭球短轴相重合，ZOX坐标面与起始大地于午面重合。

空间点位的三维直角坐标与椭球面上的大地纬度b、大地经度L、大地高H(点位沿椭球面法线方向到椭球面的距离)存在着严格的对应关系，它们是两种等价的坐标表述方式。

即地球坐标系由几何形式可分为空间直角坐标系和大地坐标系.1) 空间直角坐标系空间直角坐标系坐标原点0与参考椭球中心相重合，Z轴指向参考椭球北极，X轴指向首子午面与地球赤道的交点，Y轴垂直于XOZ平面并与X轴、Z轴构成右手坐标系，任意一点的位置可用(X、Y、Z)坐标系来表示。

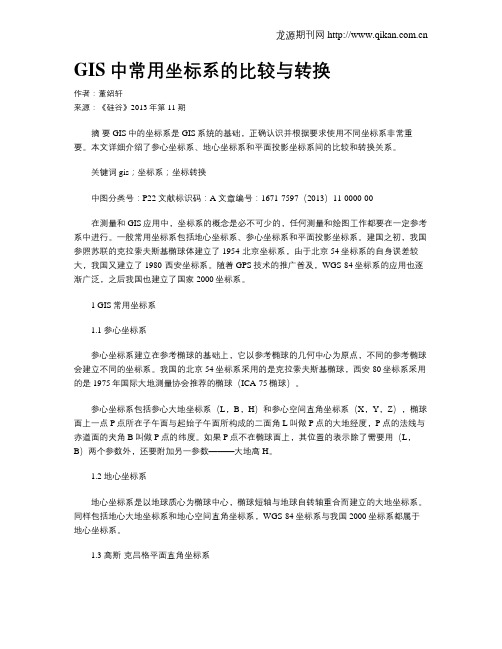

GIS中常用坐标系的比较与转换作者：董绍轩来源：《硅谷》2013年第11期摘要 GIS中的坐标系是GIS系统的基础，正确认识并根据要求使用不同坐标系非常重要。

本文详细介绍了参心坐标系、地心坐标系和平面投影坐标系间的比较和转换关系。

关键词 gis；坐标系；坐标转换中图分类号：P22 文献标识码：A 文章编号：1671-7597（2013）11-0000-00在测量和GIS应用中，坐标系的概念是必不可少的，任何测量和绘图工作都要在一定参考系中进行。

一般常用坐标系包括地心坐标系、参心坐标系和平面投影坐标系。

建国之初，我国参照苏联的克拉索夫斯基椭球体建立了1954-北京坐标系，由于北京54坐标系的自身误差较大，我国又建立了1980-西安坐标系。

随着GPS技术的推广普及，WGS-84坐标系的应用也逐渐广泛，之后我国也建立了国家2000坐标系。

1 GIS常用坐标系1.1 参心坐标系参心坐标系建立在参考椭球的基础上，它以参考椭球的几何中心为原点，不同的参考椭球会建立不同的坐标系。

我国的北京54坐标系采用的是克拉索夫斯基椭球，西安80坐标系采用的是1975年国际大地测量协会推荐的椭球（ICA-75椭球）。

参心坐标系包括参心大地坐标系（L，B，H）和参心空间直角坐标系（X，Y，Z），椭球面上一点P点所在子午面与起始子午面所构成的二面角L叫做P点的大地经度，P点的法线与赤道面的夹角B叫做P点的纬度。

如果P点不在椭球面上，其位置的表示除了需要用（L，B）两个参数外，还要附加另一参数———大地高H。

1.2 地心坐标系地心坐标系是以地球质心为椭球中心，椭球短轴与地球自转轴重合而建立的大地坐标系。

同样包括地心大地坐标系和地心空间直角坐标系，WGS-84坐标系与我国2000坐标系都属于地心坐标系。

1.3 高斯-克吕格平面直角坐标系为了在平面上对地球表面现象进行表达和显示，需要进行投影变换。

目前最长用的是高斯-克吕格投影。

高斯-克吕格投影是一种等角投影，为了保证地图的精度，采用分带投影方法，投影后中央经线长度保持不变。

1 天球坐标系、地球坐标系和卫星测量中常用的坐标系的建立方法.天球直角坐标系天球坐标系天球球面坐标系坐标系地球直角坐标系地球坐标系地球大地坐标系常用的天球坐标系：天球赤道坐标系、天球地平坐标系和天文坐标系。

在天球坐标系中，天体的空间位置可用天球空间直角坐标系或天球球面坐标系两种方式来描述.1 天球空间直角坐标系的定义地球质心O为坐标原点，Z轴指向天球北极，X轴指向春分点，Y轴垂直于XOZ 平面，与X轴和Z轴构成右手坐标系。

则在此坐标系下,空间点的位置由坐标（X，Y，Z)来描述.春分点：当太阳在地球的黄道上由天球南半球进入北半球，黄道与赤道的交点）2 天球球面坐标系的定义地球质心O为坐标原点，春分点轴与天轴（天轴：地球自转的轴）所在平面为天球经度(赤经）测量基准-—基准子午面，赤道为天球纬度测量基准而建立球面坐标.空间点的位置在天球坐标系下的表述为（r,α，δ)。

天球空间直角坐标系与天球球面坐标系的关系可用图2—1表示：岁差和章动的影响岁差:地球实际上不是一个理想的球体，地球自转轴方向不再保持不变，这使春分点在黄道上产生缓慢的西移，这种现象在天文学中称为岁差。

章动：在日月引力等因素的影响下,瞬时北天极将绕瞬时平北天极旋转，大致呈椭圆,这种现象称为章动。

极移：地球自转轴相对地球体的位置并不是固定的，因而，地极点在地球表面上的位置，是随时间而变化的,这种现象称为极移。

地球的自转轴不仅受日、月引力作用而使其在空间变化，而且还受地球内部质量不均匀影响在地球内部运动。

前者导致岁差和章动，后者导致极移。

协议天球坐标系:为了建立一个与惯性坐标系统相接近的坐标系，人们通常选择某一时刻,作为标准历元，并将此刻地球的瞬时自转轴（指向北极）和地心至瞬时春分点的方向，经过瞬时的岁差和章动改正后，分别作为X轴和Z轴的指向，由此建立的坐标系称为协议天球坐标系.3 地球坐标系地球直角坐标系和地球大地坐标系的转换其中:过椭球面上一点的法线，可作无限个法截面，其中一个与该点子午面相垂直的法截面同椭球面相截形成的闭合的圈称为卯酉圈。

第二章GPS测量所涉及的时间系统与坐标系统一、填空题1、黄道是指（）。

答案：太阳的视运动的轨迹与天球表面的交线或地球公转的轨迹与天球表面的交线2、GPS目前所采用的坐标系统，是（）。

答案：WGS-84系3、岁差是指（）。

答案：由于日月的引力，平北天极绕着北黄极做圆周运动的现象4、卫星二体问题是指（）。

答案：在研究卫星运动时，仅考虑卫星受到地心引力作用下的运动问题称之为卫星二体问题。

5、升交点是指（）。

答案：卫星在轨道上由难向北运动时轨道与赤道的交点。

6、GPS高程属于（）高程系统。

答案：大地7、建立协议地球坐标系的原因是（）。

答案：存在极移现象8、虚拟参考站法是指（）。

答案：一台接收机静止在地球表面，同步观测4颗以上卫星，确定接收机天线相位中心相对于地球质量中心的三维位置的定位方式称谓静态绝对定位9、我国常用的高程系统有（）、（）、（）。

答案：大地高系统正高系统正常高系统。

10、GPS 时间系统是（）。

答案：GPS 时间系统:GPS 时间系统采用原子时ATI 秒长作为时间基准，时间起算原点定义在1980 年1 月6 日UTC0 时。

二、单选题1、未经美国政府特许的用户不能用（）来测定从卫星至接收机间的距离。

A、C/A 码B、Ll载波相位观测值C、载波相位观测值D、Y 码答案：D2、利用广播星历进行单点定位时，所求得的站坐标属于（）。

A、1954 北京坐标系B、1980 年西安坐标系C、WGS-84D、ITRF答案：C3、计量原子时的时钟称为原子钟，国际上是以()为基准。

A、铷原子钟B、氢原子钟C、铯原子钟D、铂原子钟答案：C4、我国西起东经72°，东至东经135°，共跨有5 个时区，我国采用( A )的区时作为统一的标准时间，称作北京时间。

A、东8 区B、西8 区C、东6 区D、西6 区答案：A5.卫星钟采用的是GPS 时，它是由主控站按照美国海军天文台(USNO) ()进行调整的。

坐标转换之计算公式一、参心大地坐标与参心空间直角坐标转换1名词解释：A ：参心空间直角坐标系：a) 以参心0为坐标原点；b) Z 轴与参考椭球的短轴（旋转轴）相重合；c) X 轴与起始子午面和赤道的交线重合；d) Y 轴在赤道面上与X 轴垂直，构成右手直角坐标系0-XYZ ；e) 地面点P 的点位用（X ，Y ，Z ）表示；B ：参心大地坐标系：a) 以参考椭球的中心为坐标原点，椭球的短轴与参考椭球旋转轴重合；b) 大地纬度B ：以过地面点的椭球法线与椭球赤道面的夹角为大地纬度B ；c) 大地经度L ：以过地面点的椭球子午面与起始子午面之间的夹角为大地经度L ；d) 大地高H ：地面点沿椭球法线至椭球面的距离为大地高H ；e) 地面点的点位用（B ，L ，H ）表示。

2 参心大地坐标转换为参心空间直角坐标：⎪⎭⎪⎬⎫+-=+=+=B H e N Z L B H N Y L B H N X sin *])1(*[sin *cos *)(cos *cos *)(2公式中，N 为椭球面卯酉圈的曲率半径，e 为椭球的第一偏心率，a 、b 椭球的长短半径，f 椭球扁率，W 为第一辅助系数ab a e 22-= 或 f f e 1*2-= W a N BW e =-=22sin *1(3 参心空间直角坐标转换参心大地坐标[]N BY X H H e N Y X H N Z B XY L -+=+-++==cos ))1(**)()(*arctan()arctan(22222 二 高斯投影及高斯直角坐标系1、高斯投影概述高斯-克吕格投影的条件：1. 是正形投影；2. 中央子午线不变形高斯投影的性质：1. 投影后角度不变；2. 长度比与点位有关，与方向无关；3. 离中央子午线越远变形越大为控制投影后的长度变形，采用分带投影的方法。

常用3度带或6度带分带，城市或工程控制网坐标可采用不按3度带中央子午线的任意带。

2、高斯投影正算公式：522242532236425442232)5814185(cos 120)1(cos 6cos )5861(cos sin 720 495(cos sin 24cos sin 2l t t t B N l t B N Bl N y l t t B B N l t B B N Bl B N X x ηηηηη-++-++-+=+-+++-++=）3、高斯投影反算公式：()()()⎥⎥⎦⎤⎪⎪⎭⎫ ⎝⎛+++⎪⎪⎭⎫ ⎝⎛⎢⎣⎡-++-⎪⎪⎭⎫ ⎝⎛-=⎥⎥⎥⎥⎦⎤⎪⎪⎭⎫ ⎝⎛+++++⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛++-⎪⎪⎭⎫ ⎝⎛=442222224222422224590613601 9351211286242851201 )21(611cos 1f f f f f f f f f f f f f f f f f f f f f f f N y t t N y t t N y y M t B B N y t t t N y t N y B l ηηηηη四参数模型:。

我国三大常用坐标系区别（北京54、西安80和WGS－84）Gis应用 2009-09-27 10:06 阅读13 评论0 字号：大大中中小小我国三大常用坐标系区别（北京54、西安80和WGS －84）1、北京54坐标系(BJZ54)北京54坐标系为参心大地坐标系，大地上的一点可用经度L54、纬度M54和大地高H54定位，它是以克拉索夫斯基椭球为基础，经局部平差后产生的坐标系。

1954年北京坐标系的历史：新中国成立以后，我国大地测量进入了全面发展时期，再全国范围内开展了正规的，全面的大地测量和测图工作，迫切需要建立一个参心大地坐标系。

由于当时的“一边倒”政治趋向，故我国采用了前苏联的克拉索夫斯基椭球参数，并与前苏联1942年坐标系进行联测，通过计算建立了我国大地坐标系，定名为1954年北京坐标系。

因此，1954年北京坐标系可以认为是前苏联1942年坐标系的延伸。

它的原点不在北京而是在前苏联的普尔科沃。

北京54坐标系，属三心坐标系，长轴6378245m，短轴6356863，扁率1/298.3；2、西安80坐标系1978年4月在西安召开全国天文大地网平差会议，确定重新定位，建立我国新的坐标系。

为此有了1980年国家大地坐标系。

1980年国家大地坐标系采用地球椭球基本参数为1975年国际大地测量与地球物理联合会第十六届大会推荐的数据，即IAG 75地球椭球体。

该坐标系的大地原点设在我国中部的陕西省泾阳县永乐镇，位于西安市西北方向约60公里，故称1980年西安坐标系，又简称西安大地原点。

基准面采用青岛大港验潮站1952－1979年确定的黄海平均海水面（即1985国家高程基准）。

西安80坐标系，属三心坐标系，长轴6378140m，短轴6356755，扁率1/298.257221013、WGS－84坐标系WGS－84坐标系（W orld Geodetic System）是一种国际上采用的地心坐标系。

坐标原点为地球质心，其地心空间直角坐标系的Z 轴指向国际时间局（BIH）1984.0定义的协议地极（CTP）方向，X轴指向BIH1984.0的协议子午面和CTP赤道的交点，Y轴与Z 轴、X轴垂直构成右手坐标系，称为1984年世界大地坐标系。
