全站仪及其使用

全站仪怎么使用的及其详细的使用说明书全站仪，即全站型电子速测仪（Electronic Total Station）。

是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。

电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。

全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。

根据测角精度可分为0。

5″，1″，2″，3″，5″，10″等几个等级，全站仪采用了光电扫描测角系统，其类型主要有：编码盘测角系统、光栅盘测角系统及动态（光栅盘）测角系统等三种全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。

（2）设置A方向的水平度盘读数为0°00′00〃。

（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。

2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。

（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。

实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。

第五章全站仪及其使用5.1 全站仪简介全站仪是全站型电子速测仪的简称，它由光电测距仪、电子经纬仪和数据处理系统组成。

全站仪通过测量斜距、竖直角、水平角，可进行平距、高差、高程及坐标值等的自动计算，并可进行距离、角度、坐标等的放样，通过内置的程序功能，还可以实现悬高测量、偏心测量和面积测量，甚至公路中线测量等。

5.1.1 全站仪的组成原理全站仪的构造原理如图5-1所示。

图中左半部分是四大光电测量系统，包括水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

前三部分相当于电子经纬仪，可以测量水平角、竖直角，并设置方位角等；测距系统相当于光电测距仪，可测量仪器与目标点之间的斜距，并自动计算平距和高差；测量部分的测量结果通过总线传递至数字处理机的微处理器进行数据处理，如图5-1的右半部分。

微处理器由中央处理单元（CPU）、存储器、输入输出设备（I/O）组成，是全站仪进行数据处理的核心部件。

为例，说明全站仪的基本结构与功能。

图5-2 拓普康GTS－311型全站仪1.电池镜定杆；2.仪器高量测标志；3.水平微动螺旋；4.水平制动螺旋；5.脚螺旋；6.基座底板；7.三角基座固定旋钮；8.圆水准器校正螺钉；9.圆水准器10.操作键；11.管水准器； 12.竖直微动螺旋；13.竖直制动螺旋；14.望远镜目镜；15.望远镜把手；16.望远镜调焦螺旋；17.瞄准器；18.电池锁定螺钉；19.仪器高量测标志；20.光学对中器；5.1.4 全站仪的类型全站仪按其结构分为分体式和整体式两种。

分体式全站仪由光电测距仪和电子经纬仪组合而成；整体式全站仪则将测距仪与电子经纬仪制成整体结构，使用更为方便。

全站仪按数据存储方式可分为内存型与电脑型两种。

内存型全站仪所有程序固化在存储器中，不能添加或改写，也就是说只能使用全站仪提供的功能，无法扩充；电脑型全站仪则内置Microsoft DOS等操作系统,所有程序均运行于其上,可根据实际需要添加程序来扩充功能。

全站仪的操作和使用方法
1. 设置全站仪。

在使用全站仪之前，首先需要进行设置。

打开全站仪，确保其处于水平状态。

然后使用调节螺丝将全站仪调整至水平状态，通常全站仪上会有气泡仪来帮助调整水平。

接下来，根据需要设置全站仪的工作模式和参数，如测量单位、测量精度等。

2. 定位和瞄准。

将全站仪放置在需要测量的位置，确保其稳固并且不会受到外部干扰。

然后使用全站仪的望远镜瞄准目标物体，确保目标物体位于准星线上。

在瞄准时，可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。

3. 进行测量。

当全站仪准备就绪并且目标物体已经瞄准好后，就可以进行测量了。

按下测量按钮，全站仪会自动进行测量，并将测量结果显示在其屏幕上。

根据需要，可以进行单次或连续测量，并且可以保存
测量结果以备后续分析和处理。

4. 数据处理。

测量完成后，可以将测量结果导出到计算机或其他设备进行数据处理和分析。

全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接，方便数据传输和处理。

5. 维护和保养。

在使用全站仪之后，需要对其进行适当的维护和保养，以确保其性能和精度。

定期清洁全站仪的镜头和传感器，并定期校准和调整全站仪的参数，以确保其测量精度和稳定性。

总之，全站仪是一种非常重要的工程测量仪器，正确的操作和使用方法能够确保其测量结果的准确性和可靠性。

希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。

全站仪使用方法及使用步骤(详细)文档名称：全站仪使用方法及使用步骤（详细）1、入门介绍1.1 全站仪简介全站仪是一种用于测量地面坐标、高程和方位角的仪器。

它可以广泛应用于土木工程、建筑工程、测绘工程等领域。

1.2 适用对象本文档适用于初学者以及需要了解全站仪使用方法的工程师和测量人员。

2、准备工作2.1 检查设备完整性确保全站仪及其附件齐全，并检查是否有损坏或缺失的部件。

2.2 选取适当工作位置选择一个平坦、稳定、无遮挡物的工作区域，以保证测量结果的准确性。

2.3 安装电池/充电检查全站仪电池电量或充电状态，确保充足的工作时间。

3、全站仪操作步骤3.1 打开仪器通过按下电源按钮或旋转开关，启动全站仪。

3.2 校准仪器在使用全站仪前，需要进行仪器校准，包括水平校准、垂直校准和方位校准等。

3.3 设置测量参数设置测量单位、测量模式、测量精度等参数，根据实际需求调整。

3.4 导入或输入数据根据测量任务，可以选择导入预先设定好的坐标数据或手动输入目标点的坐标等信息。

3.5 进行测量根据工程要求，在设置好仪器位置后，进行测量操作，包括测定水平角、垂直角和斜距等。

3.6 记录测量数据将测量结果保存在全站仪内存中或外部存储设备中，用于后续数据处理和分析。

4、数据处理与分析4.1 测量数据将全站仪中的测量数据导出到计算机或其他设备中，准备进行数据处理。

4.2 数据处理软件使用使用专业的数据处理软件，导入测量数据进行坐标计算、图形绘制等处理操作。

4.3 数据分析与报告根据实际需求，分析测量数据并制作相应的报告，包括坐标点图、剖面图、高程图等。

5、附件本文档涉及附件包括：- 全站仪说明书- 全站仪校准工具- 数据处理软件6、法律名词及注释- 全站仪：一种用于测量地面坐标、高程和方位角的仪器。

- 土木工程：指利用土石及其制品作为主要施工对象，建造和修筑各种工程的技术和学科。

- 建筑工程：指以建筑物的建造为主要任务的工程。

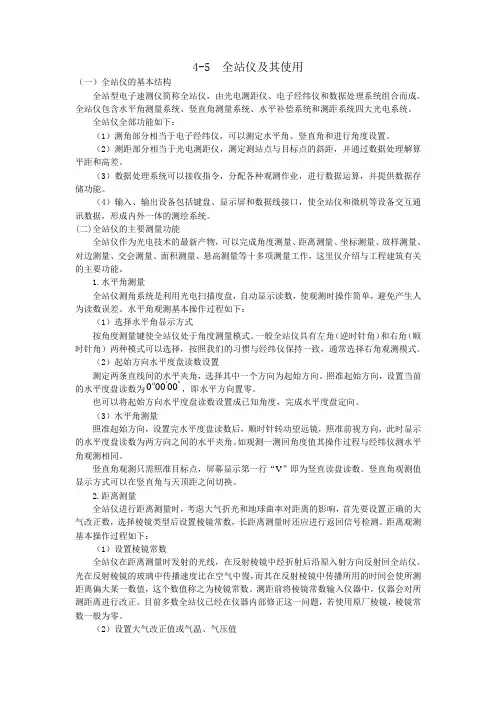

4-5 全站仪及其使用（一）全站仪的基本结构全站型电子速测仪简称全站仪，由光电测距仪、电子经纬仪和数据处理系统组合而成。

全站仪包含水平角测量系统、竖直角测量系统、水平补偿系统和测距系统四大光电系统。

全站仪全部功能如下：（1）测角部分相当于电子经纬仪，可以测定水平角、竖直角和进行角度设置。

（2）测距部分相当于光电测距仪，测定测站点与目标点的斜距，并通过数据处理解算平距和高差。

（3）数据处理系统可以接收指令，分配各种观测作业，进行数据运算，并提供数据存储功能。

（4）输入、输出设备包括键盘、显示屏和数据线接口，使全站仪和微机等设备交互通讯数据，形成内外一体的测绘系统。

(二)全站仪的主要测量功能全站仪作为光电技术的最新产物，可以完成角度测量、距离测量、坐标测量、放样测量、对边测量、交会测量、面积测量、悬高测量等十多项测量工作，这里仅介绍与工程建筑有关的主要功能。

1.水平角测量全站仪测角系统是利用光电扫描度盘，自动显示读数，使观测时操作简单，避免产生人为读数误差。

水平角观测基本操作过程如下：（1）选择水平角显示方式按角度测量键使全站仪处于角度测量模式。

一般全站仪具有左角（逆时针角）和右角（顺时针角）两种模式可以选择，按照我们的习惯与经纬仪保持一致，通常选择右角观测模式。

（2）起始方向水平度盘读数设置测定两条直线间的水平夹角，选择其中一个方向为起始方向。

照准起始方向，设置当前的水平度盘读数为"'00000 ，即水平方向置零。

也可以将起始方向水平度盘读数设置成已知角度，完成水平度盘定向。

（3）水平角测量照准起始方向，设置完水平度盘读数后，顺时针转动望远镜，照准前视方向，此时显示的水平度盘读数为两方向之间的水平夹角。

如观测一测回角度值其操作过程与经纬仪测水平角观测相同。

竖直角观测只需照准目标点，屏幕显示第一行“V ”即为竖直读盘读数。

竖直角观测值显示方式可以在竖直角与天顶距之间切换。

2.距离测量全站仪进行距离测量时，考虑大气折光和地球曲率对距离的影响，首先要设置正确的大气改正数，选择棱镜类型后设置棱镜常数，长距离测量时还应进行返回信号检测。

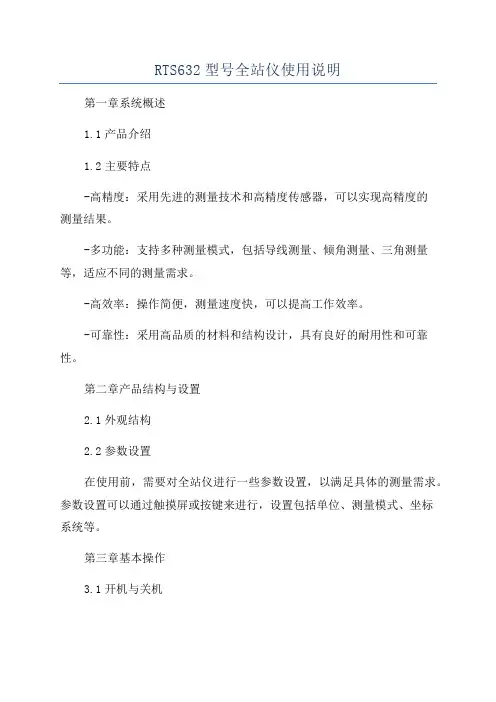

RTS632型号全站仪使用说明第一章系统概述1.1产品介绍1.2主要特点-高精度：采用先进的测量技术和高精度传感器，可以实现高精度的测量结果。

-多功能：支持多种测量模式，包括导线测量、倾角测量、三角测量等，适应不同的测量需求。

-高效率：操作简便，测量速度快，可以提高工作效率。

-可靠性：采用高品质的材料和结构设计，具有良好的耐用性和可靠性。

第二章产品结构与设置2.1外观结构2.2参数设置在使用前，需要对全站仪进行一些参数设置，以满足具体的测量需求。

参数设置可以通过触摸屏或按键来进行，设置包括单位、测量模式、坐标系统等。

第三章基本操作3.1开机与关机在使用前，需要先开机。

开机后，按照屏幕上的提示进行操作。

要关机，按住电源按钮，然后选择关机。

3.2接入三脚架将全站仪放在三脚架上，确保稳定性。

然后使用杠杆将全站仪调整到合适的高度。

3.3设置测量模式根据具体的测量需求，选择合适的测量模式。

测量模式可以通过触摸屏或按键设置。

3.4进行测量在确定好测量模式后，可以开始进行测量。

根据仪器上的指示，对目标进行测量。

根据需要，可以进行水平测量、垂直测量、角度测量等。

3.5完成测量测量完成后，可以保存数据或导出数据。

保存的数据可以通过USB接口传输到电脑上进行进一步处理。

第四章注意事项4.1使用环境在使用全站仪时，需要遵循一定的使用环境条件。

包括避免日晒雨淋、避免强磁场干扰等。

4.2保养与维护使用全站仪一段时间后，需要对其进行保养与维护。

包括清洁镜头、检查电池、检查各个部件是否正常等。

4.3安全注意事项在使用全站仪时，应注意自身安全。

避免在危险环境下使用，避免使用过程中发生意外。

第五章故障排除在使用全站仪时，可能会遇到一些故障。

以下是一些常见故障及其排除方法：-仪器无法开机：检查电池是否已经充满电，尝试更换电池或连接电源适配器。

-测量结果异常：检查是否有外界干扰，如强磁场等；检查是否操作错误，如未正确对准目标等。

第六章维修与保修结语。

全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。

它的主要功能是测量地面上点的水平和垂直角度，以及距离。

全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。

使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。

1.仪器校准：首先，需要将全站仪安装在三脚架上。

然后，使用水平仪将全站仪调平。

调整水平仪的水平气泡，使其位于中央刻度线之间。

接下来，使用调焦器将望远镜调焦，使目标物清晰可见。

2.建立基准：在测量之前，需要在测量区域建立基准。

可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。

3.设置目标点：使用偏离点功能，设置需要测量的目标点。

通过输入点的坐标或在现场测量来确定目标点的位置。

4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。

然后，可以使用测量棚进行测角和测距。

在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。

在测距时，将测距棚对准目标点，并使用测距仪测量距离。

5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。

在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。

6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。

在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。

全站仪使用方法步骤全站仪是一种用于测量地面上各点空间坐标的仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

正确的使用全站仪可以提高测量的准确性和效率，下面将介绍全站仪的使用方法步骤。

1. 设置全站仪。

首先，将全站仪放置在平稳的地面上，确保其稳固不会晃动。

然后打开仪器，并根据仪器的说明书进行基本设置，包括校准仪器、调整仪器的水平、设置测量单位等。

2. 建立基准点。

在使用全站仪进行测量之前，需要建立基准点。

基准点通常是由测量员在地面上选定的固定点，可以是地面上的标志物、固定的建筑物等。

在建立基准点时，需要使用测量尺和其他测量工具来确保基准点的准确性和稳定性。

3. 目标点测量。

在进行目标点测量时，需要将全站仪对准目标点，并进行测量。

在测量过程中，需要注意保持仪器的稳定，避免外界干扰，并确保测量过程中不移动全站仪。

4. 数据处理。

测量完成后，需要对测量得到的数据进行处理。

这包括将测量数据导入计算机软件中进行处理，计算出目标点的空间坐标，并生成测量报告。

5. 仪器保养。

在使用全站仪之后，需要对仪器进行保养。

这包括清洁仪器表面、保持仪器的稳定性、定期校准仪器等。

保养工作可以延长仪器的使用寿命，并保证测量的准确性。

6. 安全注意事项。

在使用全站仪时，需要注意安全。

避免在恶劣的天气条件下使用仪器，避免在危险的地形环境中使用仪器，避免对仪器进行不当操作等。

通过以上步骤，可以正确地使用全站仪进行测量工作，提高测量的准确性和效率。

在实际使用中，需要根据具体情况灵活运用，并结合实际操作经验，不断提高测量技术水平。

全站仪使用时重要设置哪些参数全站仪作为现代工程测量中的紧要仪器，集成了测角、测距、数据处理等多种功能，为实现高精度、高效能的测量作业供应了强大支持。

然而，要充分发挥全站仪的性能优势，精准完成各类测量任务，正确设置各项关键参数至关紧要。

本文将认真叙述全站仪使用时重要设置的参数类别、设置方法及其实际意义，旨在为使用者供应一份全面的操作指南。

一、基础参数设置1、弥补器设置全站仪内置双轴弥补器，用于自动检测并修正竖轴微小倾角造成的测角误差。

在使用前应确保弥补器处于开启状态，以确保垂直角和水平角观测值的准确性。

通常在仪器菜单中选择“弥补器”或“倾斜弥补”选项，确认其处于“开”或“自动”状态。

2、平距类型选择全站仪通过斜距计算平距，平距的显示方式通常有“地面”和“平面”两种。

选择“地面”模式时，仪器会考虑地球曲率和平面垂曲改正，适用于远距离测量；而“平面”模式则假设地面为水平面，适用于短距离或精度要求较低的场合。

在测量前应依据任务需求在相应设置项中选择合适的平距类型。

3、视准差改正启用全站仪具备自动改正由横轴误差和视准轴误差引起的测角误差的功能。

为确保高精度角度测量，应在“观测条件”“角度/倾斜”或仿佛菜单中找到“视准改正”选项，将其设置为“改正”，以激活视准差改正功能。

二、角度参数设置1、水平角模式依据测量习惯或项目要求，选择水平角的测量模式，如“右角”或“左角”，确定角度读数的起始方向。

在“角度设置”或“测角模式”菜单中进行选择。

2、垂直角模式垂直角的测量通常可选择“天顶距”“水平零”“高度角”或“坡度”等形式。

例如，“天顶距”表示仰角，“水平零”表示视线与水平面的夹角，“高度角”表示视线与垂直方向的夹角，“坡度”则常用在地形测量中表示斜坡的倾斜程度。

在相应的垂直角设置项中进行选择。

3、角度精度设定依据项目精度要求，设置角度测量的显示单位（如DMS、gon或mil）及对应的最小读数精度。

例如，在DMS模式下可选择“1″”“5″”或“10″”作为显示单位。

全站仪按键说明1. 功能键•开关机按钮（Power）：长按此按钮，可以实现仪器的开关机操作。

•触摸屏：通过触摸屏可以进行仪器的各种操作，如菜单切换、参数设置等。

2. 测量键•一测键（Measure One）：按下此按钮后，全站仪将进行一次测量，并显示测量结果。

•连续测量键（Measure Continuous）：按下此按钮后，全站仪将连续进行测量，直到按下停止按钮为止。

•停止键（Stop）：按下此按钮后，全站仪将停止进行连续测量。

3. 方向键•向上键（Up）：按下此按钮，可以向上滚动菜单或者选择上一项。

•向下键（Down）：按下此按钮，可以向下滚动菜单或者选择下一项。

•向左键（Left）：按下此按钮，可以在菜单中向左滚动或者选择上一项。

•向右键（Right）：按下此按钮，可以在菜单中向右滚动或者选择下一项。

4. 功能组合键•功能键（Function）+ 数字键：通过组合功能键和数字键可以快速进入特定的菜单或功能。

•功能键（Function）+ 测量键（Measure）：通过组合功能键和测量键可以设置测量模式、测量单位等参数。

•功能键（Function）+ 方向键（Direction）：通过组合功能键和方向键可以进行菜单的切换和设置的确认。

5. 其他按键•ESC键（Escape）：按下此按钮，可以取消当前的操作或返回上一级菜单。

•清除键（Clear）：按下此按钮，可以清除当前菜单项的设置或输入。

•确认键（Enter）：按下此按钮，可以确认当前菜单项的设置或输入。

以上是全站仪上常见的按键及其功能说明，通过合理使用这些按键，我们可以方便地操作仪器，完成各种测量任务。

请根据实际情况使用相应的按键，并注意使用时的正确方法和操作流程，以保证测量的准确性和效率。

请注意：以上按键说明仅供参考，不同型号的全站仪可能会有略微差异，请参考实际仪器的使用手册进行操作。
