设计失效分析DFMEA经典案例剖析

六：DFMEA应用与表格制作实战第2步 ——找失效点之5－重要程度分级
级别（重要程度） 本栏目可用于对零件、子系统或系统的产品特性分级 （如关键、主要、重要、重点等），它们可能需要附加的 过程控制。 任何需要特殊过程控制的对象应用适当的字母或符号在 设计FMEA表格中的“分级”栏中注明，并应“建议措施” 栏中记录。 每一个在设计FMEA中标明有特殊过程控制要求的对象 在过程FMEA当中也应标明那些特殊的过程控制。 严重度分级： a) 确定级别要根据经验、要小组讨论，大家形成共识. b) 对整车的影响，假设零件（分析）装入整体运行 c) 可依FMEA手册参考制作自己的FMEA中严重度分级， 但要遵守大原则： CC（关键性特性）9－10级 SC(重要特性) 5 － 8级 （5级以上均要措施对策，5级以下可以考虑。）
a)成立小组（一般以3～4 人）可作为多方论证小组 中的子组 b)资料准备： •QFD设计要求 •可靠性、质量目标 •明确产品的使用环境 •类似产品的FMA/FTA资料 •工程标准 特殊特性明细表 c)各系统、子系统、各部门 逻辑影响关系
五、方块图的运用与指导作用：
产品的方块示意图表示了产品部件之间的物理和物流关系。方块图 的结构有不同的方法和形式。 方块图指出了在设计范围内部件和子系统之间的相互关系。这相互 关系包括：信息流、能量、力或流体。目标是理解系统的要求或输入， 输入活动的执行或功能的执行，和可交付性或输出。 图可能是方块用线连接而成，每一个方块与产品的一个主要部件或 过程的一个主要步骤相对应。线表示产品部件是怎样相关的，或相互的 界面。对于方块图，组织须以最好的方法或格式来做。 用于准备 DFMEA 的方块图应有复印件与DFMEA 附在一起。
典型的失效机理可能包括但不限于：屈服、疲 劳、材料不稳定性、蠕变、磨损和腐蚀。
六：DFMEA应用与表格制作实战第3步 ——失效原因及可能性（频度O）
频度（O）
• 频度是指某一特定失效起因或机理（已列于前栏目中）出现的可能性。描述频度 级别数着重在其含义而不是具体的数。通过设计更改来消除或控制一个或更多的失 效因或机理出现频度数的唯一途径。 • 潜在失效起因/机理出现频度的评估分为1到10级，在确定这个估计值时，需要考 虑下列问题： 1. 类似零部件或子系统的维修档案及维修服务经验？ 2. 零部件是否为以前使用的的零部件或子系统、还是与其相似？ 3. 相对先前水平的零部件或子系统所作的变化有多显着？ 4. 零部件是否与原来的有根本不同？ 5. 零部件是否是全新的？ 6. 零部件的用途有无变化？ 7. 有哪些环境改变？ 8. 针对该用途，是否作了工程分析来估计其预期的可比较的频度数？ • 应运用一致的频度分级规则，以保证连续性。所谓的“设计寿命的可能失效率” 是根据零部件、子系统或系统在设计的寿命过程中预计发生的失效（故障）数确定 的。频度数的取值与失效率范围有关，但关不反应实际出现的可能性。
•填入被分析项目的名称和编号。利用工程图纸 上标明的名称并指明设计水平。在最初发布之前， 应使用试验性编号 •用尽可能简明的方字来说明被分析项目要满足 设计意图的功能，包括该系统运行的环境信息 （如说明温度、压力、湿度范围）。如果该项目 有多种功能，且有不同的失效模式，应把所有功 能单独列出
1
什么叫失效？
3.推行DFMEA的理由
•FMEA是一种用来评估系统、设计、过程或服务等所有可能会发生 的故障的方法，所以，推行它的理由往往有： •产品责任法的要求－－－谁对产品的缺陷而造成的损害负责？ •ISO/TS 16949 等质量体系的要求
•提高产品或服务的质量、可靠性和安全性
•提高企业的形象和竞争力 •减少产品的开发时间和成本
六：DFMEA应用与表格制作实战第2步 ——找失效点之2－失效模式
•是指系统、子系统或零部件有可能未达到设计 意图的形式。它可能引起更高一级子系统、系 统的潜在失效，也可能是它低一级的零部件潜 在失效的影响后果。 •对一个特定项目及其功能，列出每个潜在失效 模式。前提是这种失效可能发生，但不是一定 发生。可以将以往运行不良的研究、问题报告 以及小组的集思广益的评审作为出发点。 2 •只可能在特定的运行环境条件下（如热、冷、 干燥、灰尘等）以及特定的使用条件下（如超 过平均里程、不平的路段、仅在城市行驶等） 发生的潜在失效模式也应当考虑。 •（考虑这个例子中的失效模式描述是否妥当？）
DFMEA理论与实战
——六步搞定DFMEA表格
纲要 一：重大质量问题实例
二：DFMEA的重大作用
三：DFMEA基本概念相关
四：DFMEA表格标准格式
五：方块图的运用与指导作用
六：DFMEA应用与表格制作实战
七：GPS天线常见失效点分组讨论并作DFMEA练习
一：重大质量问题实例
一：重大质量问题实例
五：DFMEA应用与制作实战
DFMEA一般制作流程：
1．DFMEA的准备工作 2．制作DFMEA 1. 明确功能（预期功能） 考虑非预期功能,失效模式是针对功能而言: Ⅰ型失效模式：不能完成规定的功能 Ⅱ型失效模式：产生了非预期的、有害的 考虑后果：站在用户将来使用产品的立场: 2.严重度分级： a) 确定级别要根据经验、要小组讨论，大家 形成共识. b) 对整车的影响，假设零件（分析）装入整 体运行 c) 可依FMEA手册参考制作自己的FMEA中 严重度分级，但要遵守大原则： CC（关键性特性） 9－10级 SC(重要特性) 5－8级 5级以上均要措施对策，5级以下可以考虑。
三：DFMEA基本概念相关——定义
•FMEA 是一种用来确认风险的分析方法，它包含： •确认潜在的失效模式并评价其產生的效应； •确认失效模式对客户所產生的影响； •确认潜在的產品/过程失效原因； •确认现有控制產品/过程失效的方法； 这里是正文内容部分， •确定排除或降低失效改善方案； 这里是正文内容部分，这里
•设计之前预先进行风险分析，确保设计水平。
是正文内容部分，这里是正文 内容部分，这里是正文内容部分， 这里是正文内容部分，这 里是正文内容部分，这里是正 文内容部分，这里是正文内 容部分，这里是正文内 容部分，这里是正文

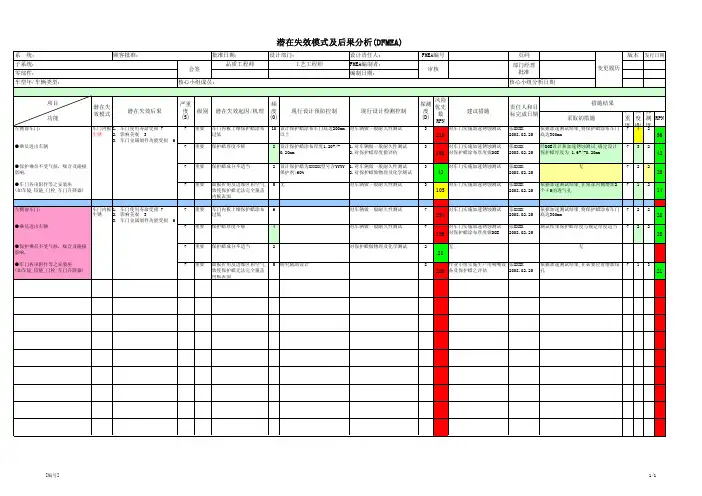

四：DFMEA表格标准格式
四：DFMEA标准格式
这里是正文内容部分， 这里是正文内容部分，这里 是正文内容部分，这里是正文 内容部分，这里是正文内容部分， 这里是正文内容部分，这 里是正文内容部分，这里是正 文内容部分，这里是正文内 容部分，这里是正文内 容部分，这里是正文
三：DFMEA基本概念相关——FMEA的类型
DFMEA PFMEA SFMEA MFMEA
设计失效模式及后果分析 过程失效模式及后果分析 系统失效模式及后果分析 测量系统失效模式及后果分析
三：DFMEA基本概念相关——定义
DFMEA •Design Failure Mode Effect Analysis： 设计失效模式及后果分析 •失效模式: 指设计（制造）过程无法达到预定或规 定的要求所表现出的特征；如：坏品、不良设备状 况等; •后果: 指失效模式对客户(包括下工序)所造成的影响;
六：DFMEA应用与表格制作实战第2步 ——找失效点之2－失效模式
失效的定义 在失效分析中，首先要明确产品的失效是什么，否 则产品的数据分析和可靠度评估结果将不一样，一般 而言，失效是指： a)在规定条件下（环境、操作、时间）不能完成既定 功能。 b)在规定条件下，产品参数值不能维持在规定的 上下 限之间。 c)产品在工作范围内，导致零组件的破裂、断裂、卡 死等损坏现象。
二：DFMEA的重大作用
二：DFMEA的重大作用
1、 FMEA 是 一种统计工具： * 控制工具： 设计控制 / 生產控制 / 过程控制； * 风险性分析工具； * 管理工具： 识别和评估潜在的失效模式及其影响； 确定能够消除或减少潜在的失效发生的改善措施。
二：DFMEA的重大作用
2、FMEA 可帮助我们量化确认： * 哪一种失效会发生？ Failure mode * 发生后会造成什么影响？ Effect * 其影响的严重性有多大？ Severity * 是哪一种原因导致失效？ Cause * 失效发生概率？ Occurrence * 当前设计控制方法？ Current Design Control Plan * 检测失效的能力？ Detection * 风险优先指数？ Risk Priority Number (RPN) * 改善方案？ Recommended action
这里是正文内容部分， 这里是正文内容部分，这里 是正文内容部分，这里是正文 内容部分，这里是正文内容部分， 这里是正文内容部分，这 里是正文内容部分，这里是正 文内容部分，这里是正文内 容部分，这里是正文内 容部分，这里是正文
如果DFMEA得到有效应用与执行：
——这些问题都不会发生或者大部分都不会发生！
六：DFMEA应用与表格制作实战第1步 ——填写表头
注意时间是随 时更新的！
六：DFMEA应用与表格制作实战第2步 ——寻找失效点
1. 2. 3. 4. 5. 确定设计项目/功能 指明潜在失效模式 识别潜在失效的后果 计算后果的严重度数 弄清任何特殊的产品特性
1
2
3
4Байду номын сангаас
5
六：DFMEA应用与表格制作实战第2步 ——找失效点之1－确定分析项
5
六：DFMEA应用与表格制作实战第3步 ——失效原因及发生的可能性（频度O）
所谓潜在失效原因是指一个设计薄弱部分的迹 象，其作用结果就是失效模式。在尽可能广的范围 内，列出每个失效模式的所有可以想到的失效起因 和/或机理。尽可能简明扼要、完整地将起因/机理 列出来，使得对相应的起因能采取适当的纠正措施。 典型的失效起因可能包括但不限于下列情况： 规定的材料不对、设计寿命估计不当、应力过大、 润滑不足、维修保养说明不当、环境保护不够、计 算错误。
六：DFMEA应用与表格制作实战第2步 ——找失效点之3－失效后果
