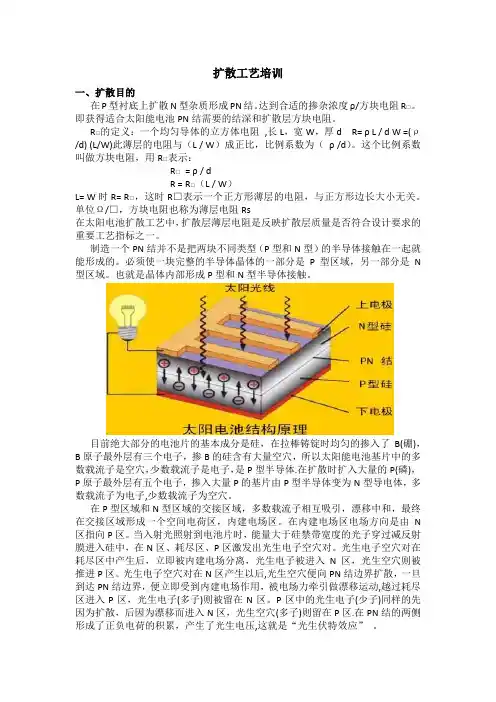

扩散工艺培训一、扩散目的。
在P型衬底上扩散N型杂质形成PN结。
达到合适的掺杂浓度ρ/方块电阻R□即获得适合太阳能电池PN结需要的结深和扩散层方块电阻。
R□的定义：一个均匀导体的立方体电阻,长L，宽W，厚d R= ρ L / d W =(ρ/d) (L/W)此薄层的电阻与（L / W）成正比，比例系数为（ρ /d）。
这个比例系数表示：叫做方块电阻，用R□R□= ρ / dR = R□（L / W）L= W时R= R□，这时R□表示一个正方形薄层的电阻，与正方形边长大小无关。
单位Ω/□，方块电阻也称为薄层电阻Rs在太阳电池扩散工艺中，扩散层薄层电阻是反映扩散层质量是否符合设计要求的重要工艺指标之一。
制造一个PN结并不是把两块不同类型（P型和N型）的半导体接触在一起就能形成的。
必须使一块完整的半导体晶体的一部分是P型区域，另一部分是N 型区域。
也就是晶体内部形成P型和N型半导体接触。
目前绝大部分的电池片的基本成分是硅，在拉棒铸锭时均匀的掺入了B(硼)，B原子最外层有三个电子，掺B的硅含有大量空穴，所以太阳能电池基片中的多数载流子是空穴，少数载流子是电子，是P型半导体.在扩散时扩入大量的P(磷)，P原子最外层有五个电子，掺入大量P的基片由P型半导体变为N型导电体，多数载流子为电子,少数载流子为空穴。
在P型区域和N型区域的交接区域，多数载流子相互吸引，漂移中和，最终在交接区域形成一个空间电荷区，内建电场区。
在内建电场区电场方向是由N 区指向P区。
当入射光照射到电池片时，能量大于硅禁带宽度的光子穿过减反射膜进入硅中，在N区、耗尽区、P区激发出光生电子空穴对。
光生电子空穴对在耗尽区中产生后，立即被内建电场分离，光生电子被进入N区，光生空穴则被推进P区。
光生电子空穴对在N区产生以后,光生空穴便向PN结边界扩散，一旦到达PN结边界，便立即受到内建电场作用，被电场力牵引做漂移运动,越过耗尽区进入P区，光生电子(多子)则被留在N区。
